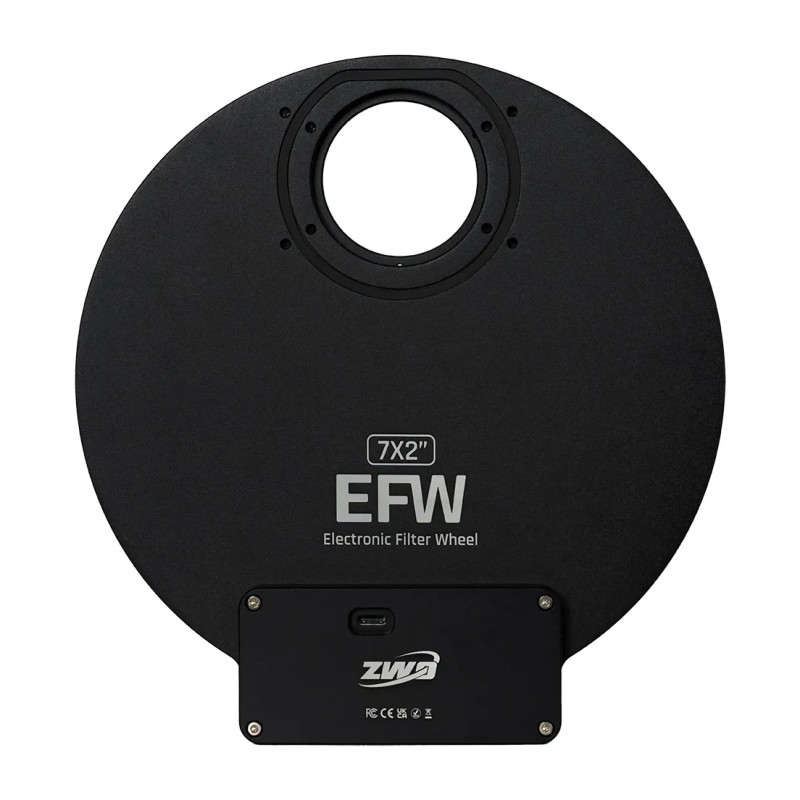

Roue à filtres EFW ZWO 7 positions 7x50,8mm

( Code : ZWEFW-7X2-25 )

Pour piloter électroniquement plusieurs filtres

Carrousel compatible avec des filtres au coulant 50.8mm et 50mm non montés
Back focus de seulement 20mm
Pilotable sous USB2.0
Nouvelle génération

528,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la roue à filtres ZWO EFW 7x50.8mm et 50mm non montés

Cette roue à filtre motorisée permet de positionner 7 filtres devant votre caméra et de les changer rapidement grâce à un ordinateur (ou le boîtier de contrôle ASIAIR). Le design très fin (20mm de backfocus) de cette roue à filtres permet de placer les filtres au plus près de votre capteur pour limiter le vignettage (obscurcissement des bords de l'image). Exemple de combinaison à 7 filtres : LRGB / H-Alpha / O-III / S-II.

Son moteur ne consomme que très peu d'électricité ce qui permet de l'alimenter directement en USB via votre caméra. Cette roue à filtre ZWO EFW 7x2" fonctionne avec tous les logiciels du marché via un pilote ASCOM. Construction en aluminium haute qualité usiné sous CNC (machine à commandes numériques). Moteur pas à pas haute précision, garantissant une rotation constante et un fonctionnement stable même lors de longues sessions d'imagerie.

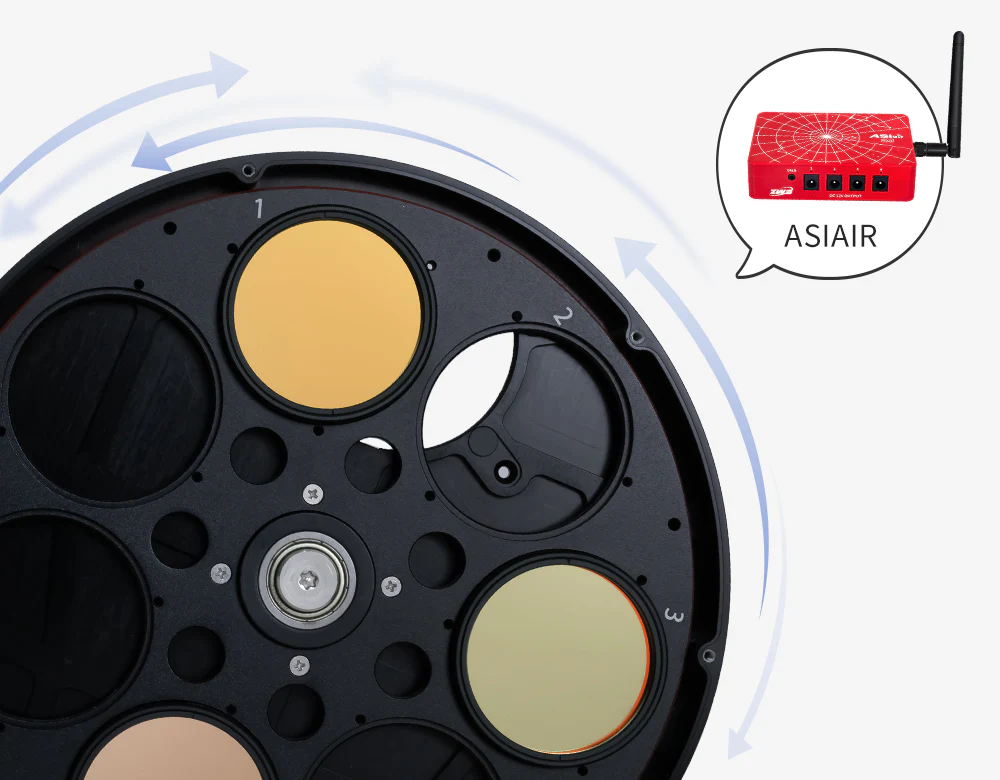

Intérieur d'une roue à filtres ZWO EFW et son pilotage via l'ASIAIR

Nouvelle génération

ZWO améliore en permanence ses produits et sa gamme de roues à filtres EFW vient de subir un léger lifting :

Conception repensée : Mécanique améliorée assurant une rotation plus fluide et plus régulière
Protection anti-fuite de lumière : Nouveaux joints anti-lumière ajoutés aux deux points de connexion latéraux créant une barrière optique supplémentaire et contribuant à maintenir des images nettes et uniformes lors d'utilisations prolongées
Compartiment moteur entièrement fermé : Le bloc moteur est désormais entièrement étanche, améliorant l'isolation à la lumière et la résistance aux intempéries pour un fonctionnement plus stable dans le temps
Design extérieur amélioré : Construction subtilement épurée conférant une allure plus harmonieuse et une finition soignée
Véritable conception plug-and-play : Aucune installation de pilote requise
Légéreté et robustesse : Boîtier en alliage d'aluminium usiné CNC pour une structure plus légère et plus rigide. Le carrousel de filtres interne est fabriqué en alliage d'aluminium 6061, ce qui réduit le poids tout en conservant une excellente résistance et stabilité. Il en résulte une conception compacte et durable, conçue pour un fonctionnement fluide et fiable
Changement de filtre automatisé : Entraînement motorisé bi-directionnel chaque roue à filtres avec indexation précise de la position. Associé à un logiciel de contrôle tel que celui de l'ASIAIR (vendu séparément), chaque EFW permet des changements de filtres automatiques pendant une session d'imagerie programmée, permettant ainsi une séance d'imagerie entièrement autonome et mains libres

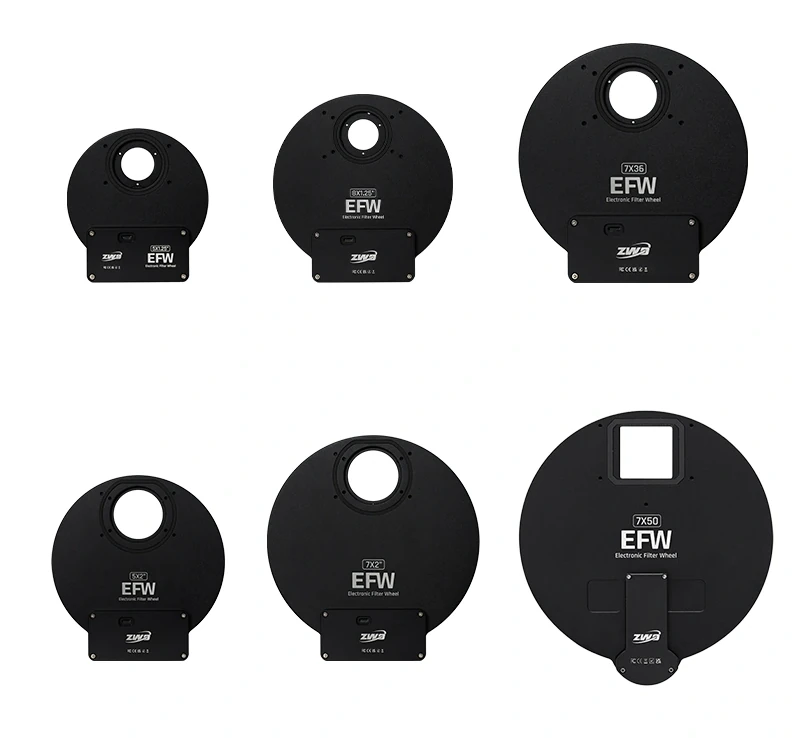

Toute la gamme de roues à filtres ZWO EFW

Caractéristiques	Roue à filtres ZWO EFW 7x50.8mm et 50mm non montés
Nombre de filtres	7
Filtres compatibles	Coulant 50.8mm et 50mm non montés
Epaisseur RAF	20mm
Interface d'entrée	M54x0.75 femelle
Interface de sortie	M54x0.75 femelle
Consommation électrique	120mA @5V
Connexion	USB-C
Poids	720g

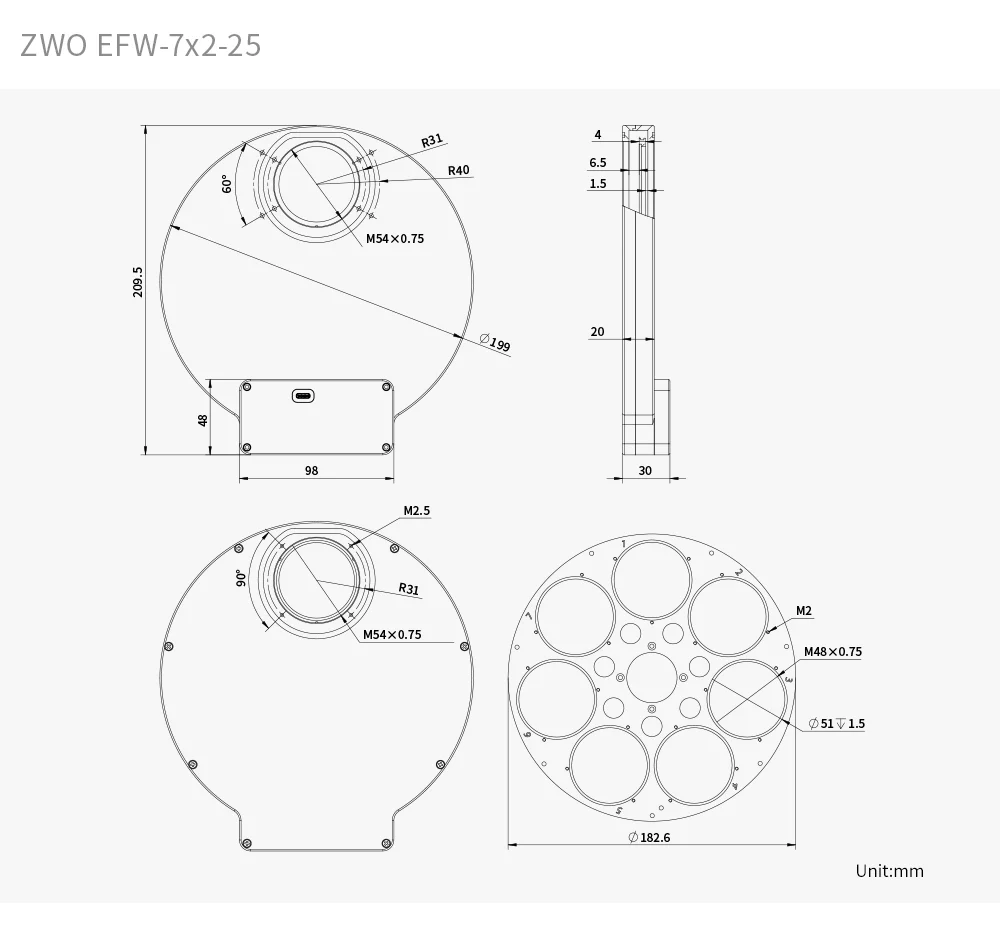

Dessin technique

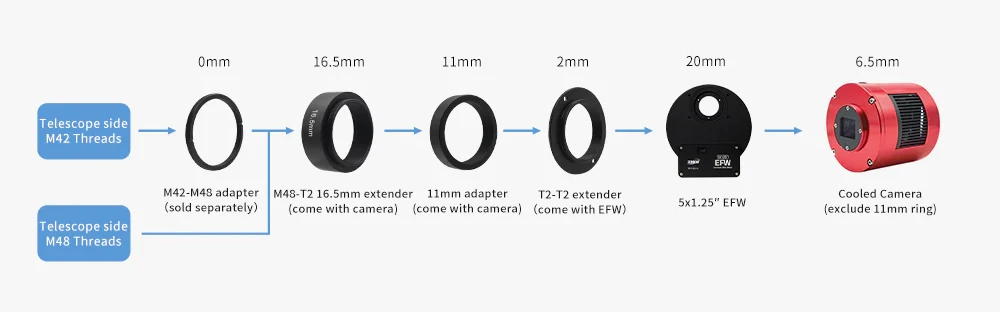

Montage de la roue à filtres ZWO EFW 2" et 36mm pour avoir un backfocus de 55mm

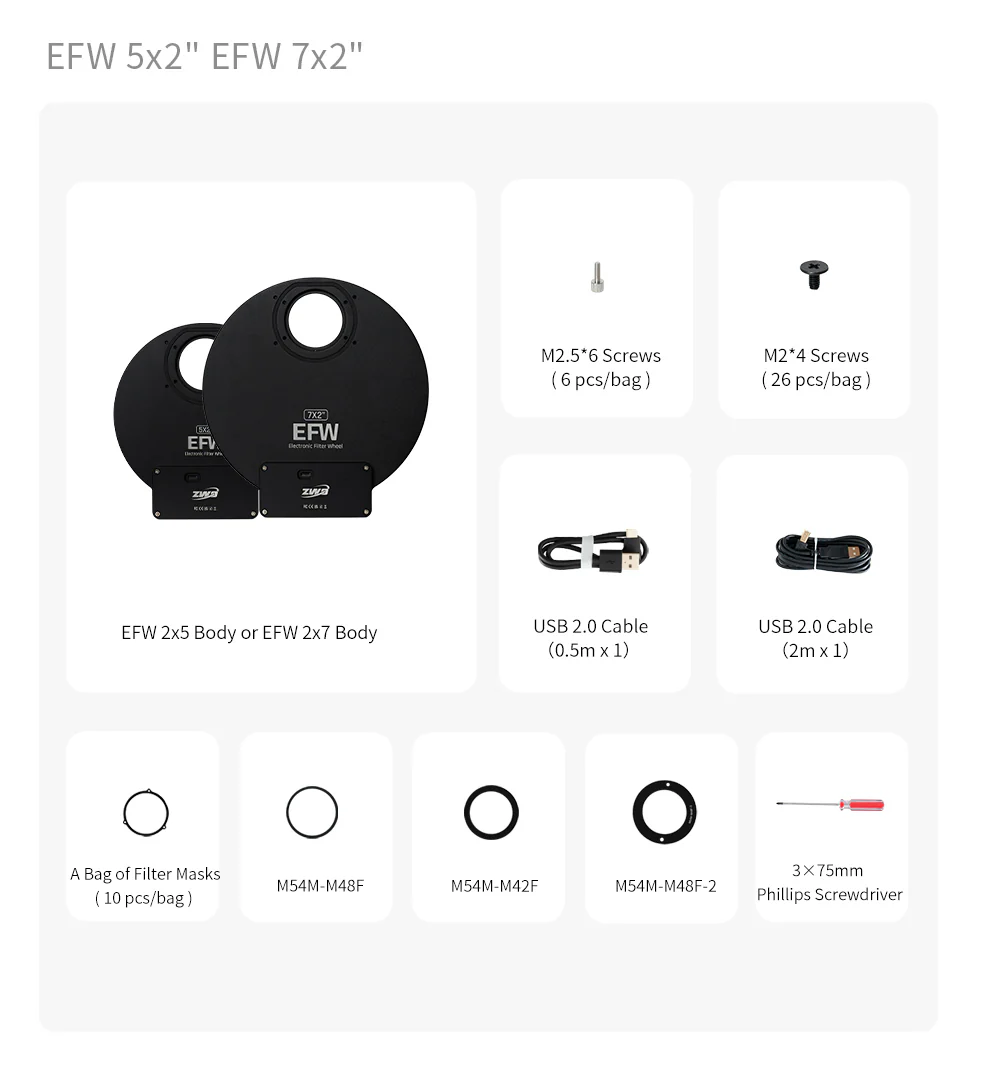

1x Roue à filtres ZWO EFW 7x50.8mm
1x Bague d'adaptation mâle-femelle M54-M48
1x Bague d'adaptation mâle-femelle M54-M42
1x Bague d'adaptation M54M-M48F-2
1x Câble USB2.0 (0.5m)
1x Câble USB2.0 (2m)
10x Masques de fixation pour filtres
Vis de fixation
1x Tournevis cruciforme

FOIRE AUX QUESTIONS

Comment la roue à filtres ZWO EFW 7 positions limite-t-elle le vignettage lors de l'imagerie ?

La roue à filtres ZWO EFW est conçue avec un backfocus très court de seulement 20 mm, ce qui signifie que les filtres sont placés très près du capteur de la caméra. Cette proximité réduit considérablement le vignettage, c’est-à-dire l’assombrissement des bords de l’image, car la lumière traverse le filtre sans grand décalage angulaire. Cela est particulièrement important lorsque l’on utilise des capteurs grand champ ou des optiques rapides, où un espace trop grand entre filtre et capteur augmenterait les pertes lumineuses sur les bords.

Puis-je utiliser cette roue à filtres avec des filtres de 50 mm non montés ainsi que des filtres 50,8 mm ?

Oui, la roue ZWO EFW 7x50,8 mm est compatible avec des filtres au coulant standard de 50,8 mm (2 pouces) ainsi qu’avec des filtres de 50 mm non montés. Elle est livrée avec des masques de fixation permettant d’adapter des filtres légèrement plus petits. Cela offre une grande flexibilité dans le choix des filtres, que ce soit des filtres LRGB, H-Alpha, O-III ou S-II, souvent utilisés en astrophotographie.

Comment se pilote la roue à filtres et est-elle compatible avec les logiciels d’astrophotographie courants ?

La roue à filtres ZWO EFW se connecte en USB 2.0 via un câble USB-C et est reconnue immédiatement comme un périphérique plug-and-play, sans besoin d'installation de pilotes spécifiques. Elle est parfaitement compatible avec les logiciels d’astrophotographie standards grâce à son pilote ASCOM, ce qui permet un contrôle automatisé et précis du changement de filtres. Associée à un boîtier de contrôle comme l’ASIAIR, elle permet de programmer des séquences d’images avec différents filtres en toute autonomie.

La consommation électrique de la roue à filtres est-elle un facteur à considérer lors d’une longue session d’imagerie ?

La roue ZWO EFW consomme environ 120 mA sous 5 V, ce qui est relativement faible. Ce faible courant permet souvent de l’alimenter directement via le port USB de votre caméra sans besoin d’une alimentation externe dédiée. Cela simplifie le montage et réduit le poids et le nombre de câbles sur le télescope, un avantage appréciable lors de longues sessions où la simplicité et la fiabilité sont essentielles.

Pourquoi la précision mécanique et l’étanchéité à la lumière sont-elles importantes pour une roue à filtres motorisée ?

La roue à filtres ZWO EFW utilise un moteur pas à pas haute précision garantissant une rotation fluide et un positionnement exact des filtres devant le capteur, ce qui évite les erreurs de cadrage et les flous liés à un mauvais alignement. De plus, la nouvelle génération intègre des joints anti-lumière et un compartiment moteur étanche, empêchant la pénétration de lumière parasite et de poussières. Ceci assure une image uniforme, nette et sans artefacts lumineux, surtout lors de longues poses où ces défauts sont facilement amplifiés.
