Spectrographe Shelyak Star Analyser 200-F

Tout savoir sur le réseau Shelyak Star Analyser 200

Avec cet un outil très didactique, partez à la découverte de la spectroscopie astronomique ! Par un procédé simple et économique, vous pourrez observer et photographier facilement les spectres à basse résolution des étoiles, des nébuleuses, des galaxies, etc. Depuis sont lancement, le Star Analyser 200 a permis à des milliers d'astronomes amateurs à travers le monde de s'initier à ce domaine passionnant qu'est la spectroscopie.

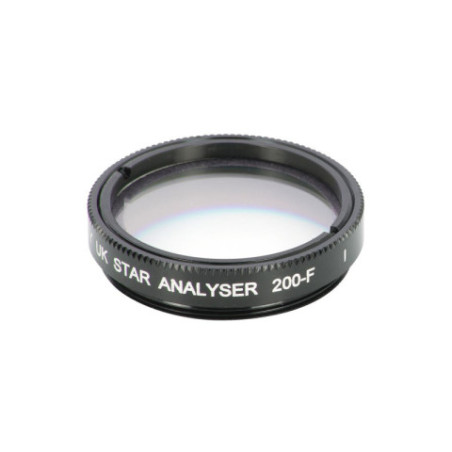

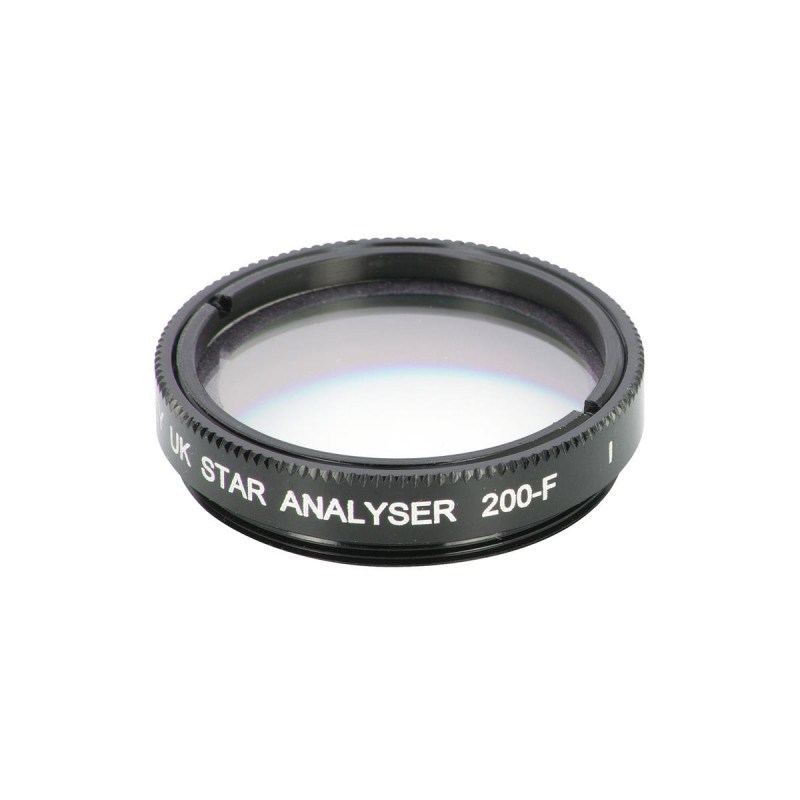

Le Star Analyser 200 Shelyak est un réseau à diffraction très efficace de 200 traits/mm (R~200). Il est blazé à l'ordre 1, c'est à dire que le profil particulier des traits du réseau concentre volontairement la lumière diffractée sur le premier spectre (ou premier ordre) qui est donc nettement plus contrasté et exploitable. Pour des questions pratiques, le réseau est monté dans un barillet de filtre classique au coulant 31,75 mm (filetage M28,5), coincé entre deux disques de verre de protection traités anti-reflet.

Le Star Analyser 200 est utilisable en photographie. La dispersion optimale est obtenue avec une caméra à petit capteur et avec le Star Analyser 200 vissé à proximité du capteur, dans une roue à filtres.

Shelyak propose un autre modèle de réseau simple : le Star Analyser 100 (100 traits/mm). Il s'agit du modèle classique, utilisable en visuel ou en photographie, qui se fixe directement sur les adaptateurs 31,75 mm des caméras.

Utilisations

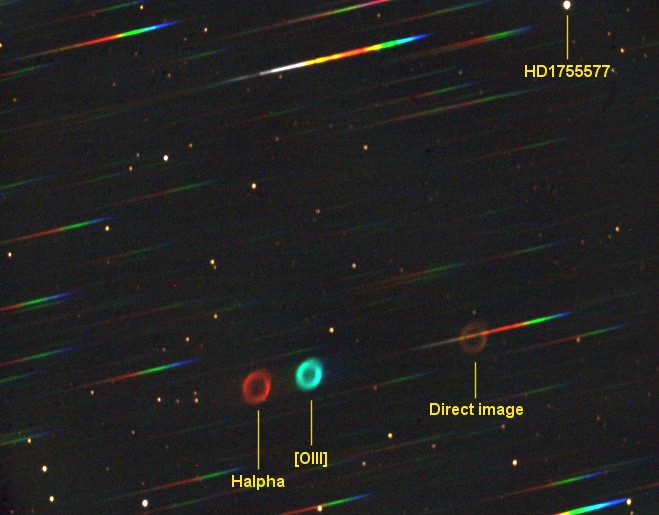

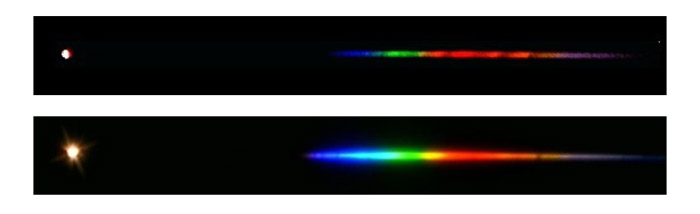

Le Star Analyser 200 est idéal pour découvrir toute la variété des objets célestes, des étoiles aux nébuleuses, des planètes aux galaxies. Il s'agit avant tout d'un petit instrument d'initiation. Toutefois, il vous sera possible d'étudier les différents types spectraux des étoiles, d'observer les spectres d'objets célestes particuliers tels que les nébuleuses ou les comètes, de distinguer des raies spécifiques aux planètes gazeuses ou d'étuider la variabilité du spectre de certaines étoiles en fonction du temps. Avec un peu de chance, vous pouvez même observer le spectre de météores !

Si vous souhaitez obtenir un panorama complet des possibilités du Star Analyser, nous vous invitons à consulter l'excellente page d'explications techniques et de tests, réalisée par Christian Buil. Vous y trouverez de nombreux montages, avec ou sans instrument, ainsi que de nombreux résultats d'observations.

Avantages du Star Analyser 200-F par rapport au Star Analyser 100

Dans le cas d'une roue à filtres attachée directement sur la caméra, le Star Analyser 100 est généralement trop près du capteur pour fonctionner de façon satisfaisante. La plus grande dispersion du Star Analyser 200-F permet d'obtenir de bien meilleurs résultats.

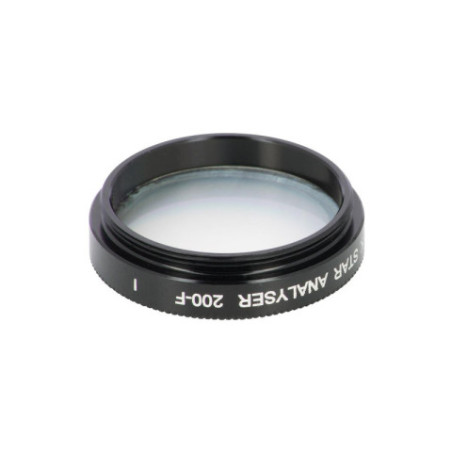

Le Star Analyser 200-F est moins épais que le Star Analyser 100 (7,7 mm au lieu de 11,2 mm). Le montage dans une roue à filtres 31,75 mm n'entraîne aucun risque de frottement ou de blocage du carrousel. Cette épaisseur plus faible résulte de la suppression du filetage M28,5 femelle au dessus du réseau ; il n'est donc pas possible de visser d'accessoire supplémentaire sur le Star Analyser 200-F.

Lorsqu'il est monté au foyer d'instruments de grand diamètre et à longue focale, le Star Analyser 100 offre une dispersion parfois insuffisante pour obtenir des spectres corrects. La trace des spectres du Star Analyser 200-F est plus large, plus contrastée et plus adaptée à l'utilisation de grands capteurs.

Le Star Analyser 200-F est bien adapté au montage devant les objectifs photos à courte focale, généralement livrés avec les boîtiers photos. Le Star Analyser 100 nécessite l'utilisation d'un téléobjectif ou d'un zoom pour offrir ses meilleurs résultats.

Le Star Analyser 200-F dispose d'un kit de montage optionnel, idéal pour des installations dans une très grande variété de roues à filtres, de châssis, etc.
