Platine de guidage AZ Takahashi avec mouvements fins

Tout savoir sur la platine de guidage AZ Takahashi

Pour l'astrophotographie, il est souvent nécessaire de fixer un instrument de guidage en parallèle du tube optique principal qui réalisera les prises de vue. Le réglage du parallélisme parfait des deux optiques devient délicate dans certains usages. A cet effet, Takahashi propose une platine de support parallèle équipée de mouvements micrométriques ; pointer la même cible avec le tube optique principal et le tube optique de guidage devient un jeu d'enfant.

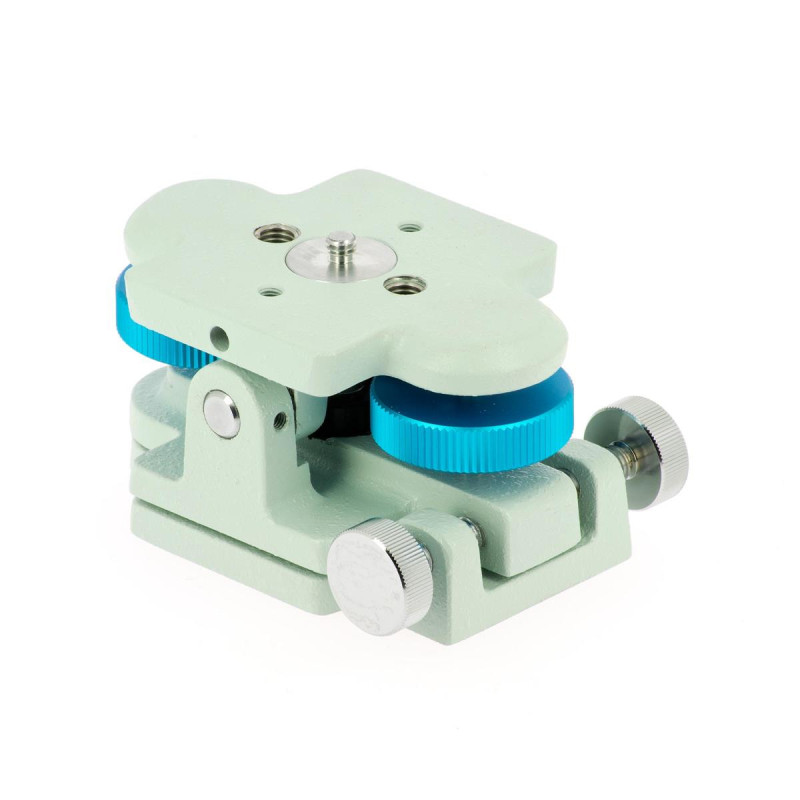

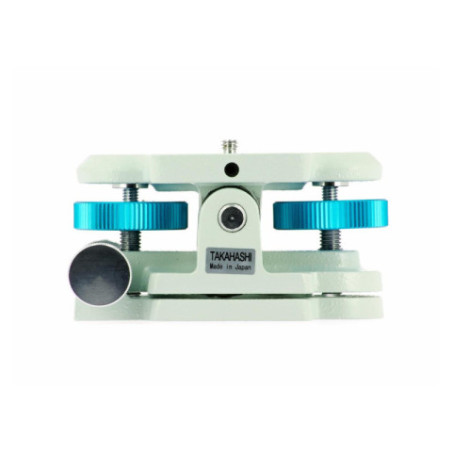

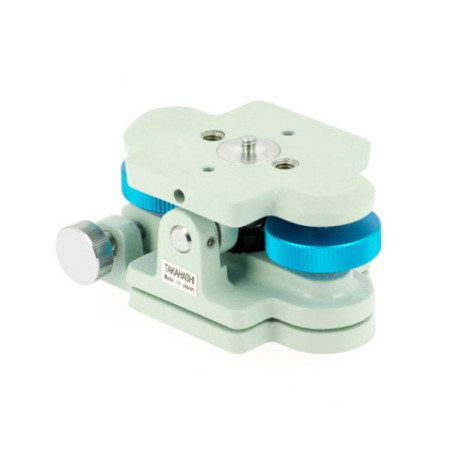

La platine de guidage AZ Takahashi dispose de 2 mouvements fins à double molettes, l'un pour le réglage de l'azimut, l'autre pour le réglage de l'inclinaison. La démultiplication est importante et les déplacements sont doux, rendant le pointage très précis. La plage de déplacement est de 10° en azimut et de 5° en hauteur.

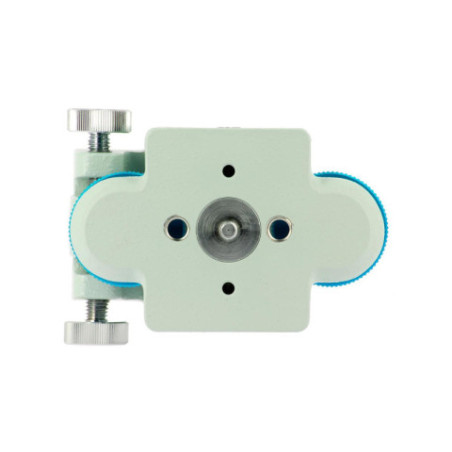

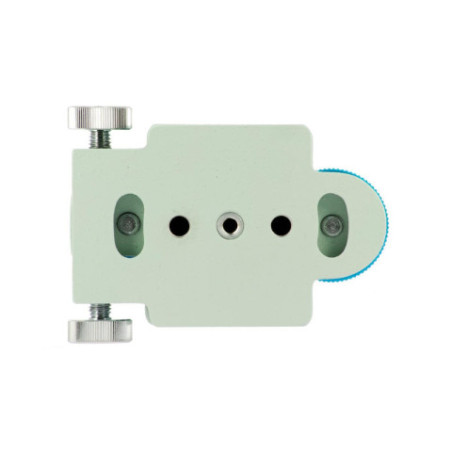

La face inférieure possède 2 taraudages M6, d'entraxe 35 mm, et un taraudage central au pas du Congrès (3/8"-16) avec un insert au format Kodak (1/4"-20). La face supérieure possède 2 taraudages M8, d'entraxe 35 mm, et un insert amovible avec une vis au pas Kodak (1/4"-20). Il est donc possible d'y visser directement le collier monobloc ou le collier symétrique d'un petit tube optique tel que celui de la FS-60CB, le support en L du guideur Takahashi GT-40 ou le support d'un chercheur de guidage.
