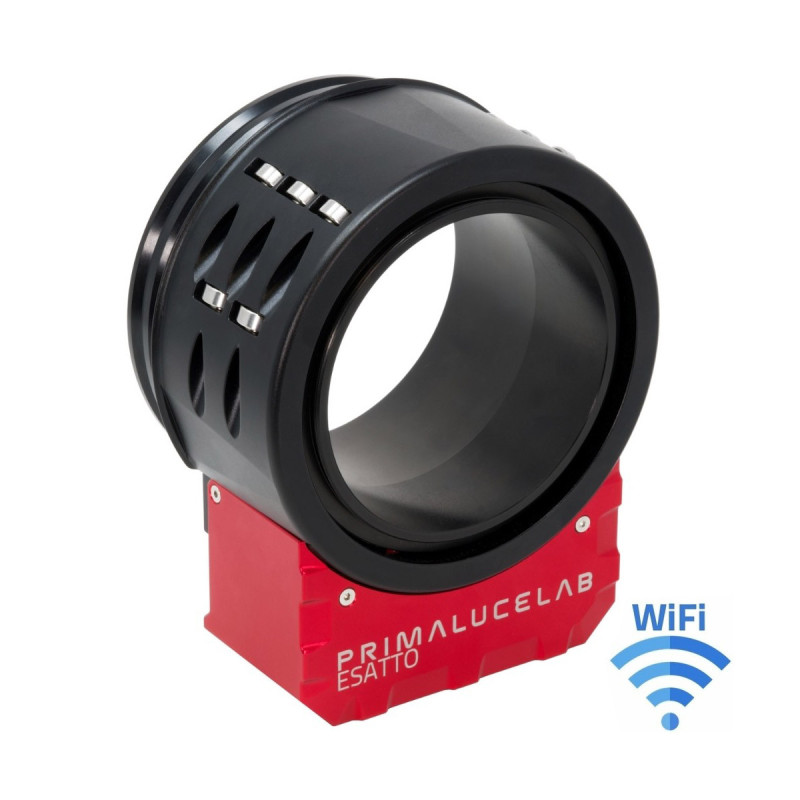

Microfocuser motorisé ESATTO 4'' PrimaLuceLab

Une grande ouverture pour préserver le champ corrigé

ESATTO 4 est le porte-oculaire motorisé grand format de PrimaLuceLab : son ouverture libre de 102.2mm limite le risque d’obstruction mécanique lorsqu’un astrographe utilise un grand cercle image. Il s’adresse notamment aux configurations équipées d’une caméra à grand capteur, d’une roue à filtres et d’accessoires lourds.

La capacité de charge indiquée est de 10kg. Cette valeur correspond à la charge admissible du focuser et ne dispense pas de contrôler les contraintes de flexion, les adaptateurs et l’équilibrage du train optique.

Mécanisme Crayford à 40 roulements

Le déplacement s’appuie sur une conception Crayford avec 40 roulements destinée à soutenir les trains photographiques importants. La course de 35mm laisse de la latitude pour affiner la mise au point après avoir défini les longueurs mécaniques des différentes bagues.

La résolution de commande annoncée est de 0.04µm par pas. Il s’agit du pas de déplacement théorique du mécanisme, et non d’une garantie de précision de mise au point sur toutes les configurations.

Encombrement et interfaces mécaniques

Le constructeur indique 65mm d’épaisseur pour le corps et 91mm avec la bride interne. Cette différence doit être prise en compte lors de la conception du raccordement au télescope ; on ne peut pas assimiler directement cette mesure au backfocus de l’ensemble.

Le tube mobile présente un filetage M110x1. PrimaLuceLab propose notamment, en option, des adaptateurs pour le Takahashi FSQ-106 et une conversion vers M92x1 ; ils ne sont pas inclus par défaut dans cette référence.

Commande à distance et mise au point automatique

Le port USB-C relie ESATTO à un ordinateur Windows ou à un EAGLE. Les pilotes ASCOM et le logiciel PLAY permettent de l’intégrer dans une chaîne d’acquisition et d’utiliser des procédures de mise au point automatique fondées sur des mesures de netteté.

La connexion Wi-Fi permet aussi la commande par Virtual HandPad depuis un téléphone ou une tablette. Les voyants d’état sont réglables pour limiter l’éclairage parasite près du télescope.

Associer un rotateur ARCO et préparer le montage

Une prise dédiée ARCO permet d’ajouter un rotateur compatible à l’aide de son câble de liaison, sans multiplier les connexions de contrôle. Le choix de la version ARCO et de son adaptateur détermine le passage optique final et l’encombrement total.

Avant commande, vérifier la bride côté instrument, le raccord caméra, le tirage du correcteur et la place disponible. Une compatibilité annoncée avec une famille d’instruments ne signifie pas que les bagues spécifiques sont livrées.
