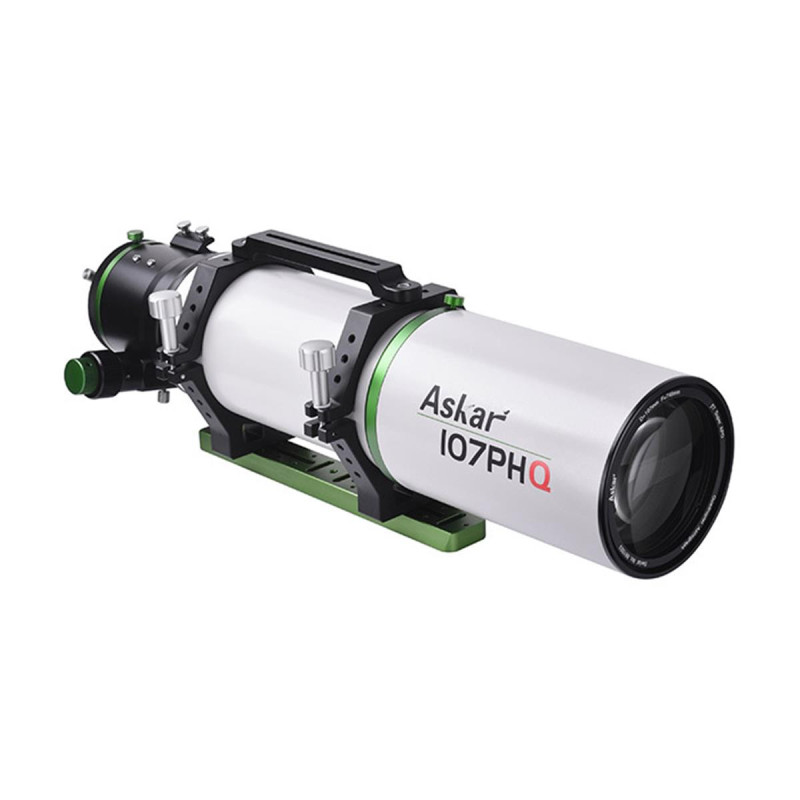

Lunette APO Quadruplet 107PHQ Askar (F/7.5)

Une lunette apochromatique polyvalente

La lunette Askar 107PHQ associe une ouverture de 107mm à une focale de 749mm (F/7). Sa formule apochromatique à quatre lentilles, dont deux en verre ED, est conçue pour fournir un champ photographique corrigé tout en conservant une configuration intéressante pour l’observation visuelle.

La gamme PHQ privilégie un rapport focal modéré et une correction optique directement intégrée. Il n’est pas nécessaire d’acheter puis d’intercaler un aplanisseur pour photographier avec le système optique natif de la 107PHQ. Cela simplifie le montage de la caméra et réduit le nombre d’accessoires dans le train optique.

Objectif quadruplet et correction des couleurs

Les quatre éléments optiques espacés à l’air comprennent deux lentilles en verre ED, utilisées pour limiter l’aberration chromatique et la formation de liserés colorés autour des étoiles lumineuses. La correction apochromatique est utile aussi bien pour l’imagerie à haute résolution que pour l’observation de la Lune, des planètes et des étoiles doubles.

Une partie de la formule assure directement l’aplanissement du champ. Le rayon RMS des taches au centre du champ est de 3µm dans les calculs optiques de référence. Cette mesure caractérise le système optique ; elle ne doit pas être confondue avec une garantie de taille des étoiles sur des images réelles, qui dépend également de la turbulence, de la mise au point, du suivi et du capteur.

Un champ photo corrigé jusqu’au plein format

Le cercle image corrigé de 44mm couvre la diagonale d’un capteur plein format 24×36mm. Les étoiles restent mieux définies vers les bords qu’avec une lunette non corrigée, et la courbure de champ est traitée au sein même de l’instrument.

Avec 749mm de focale, la 107PHQ permet de détailler des objets de taille apparente moyenne : galaxies, nébuleuses compactes, amas globulaires ou régions riches en structures. Le résultat et le champ réellement photographié dépendent de la dimension du capteur. Une caméra APS-C recadre naturellement le champ par rapport à une caméra plein format.

Mise au point et charge photographique

Le porte-oculaire à crémaillère de 3.4 pouces est conçu pour supporter jusqu’à 8kg de charge d’accessoires. Sa course de 95mm apporte une latitude importante pour la mise au point, notamment lors du passage d’une configuration photographique à une configuration visuelle.

La mécanique comprend un pare-buée rétractable et des éléments métalliques usinés CNC. Le tube mesure 603mm avec le pare-buée rentré, contre 754mm lorsqu’il est déployé. La masse du tube optique seul est de 5.7kg ; elle passe à environ 6.9kg avec les colliers et la queue d’aronde. Ces valeurs aident à dimensionner la monture et son équilibrage.

Raccordements photo et tirage disponible

Un ensemble de quatre adaptateurs photographiques permet de passer progressivement des raccords M86x1 vers M68x1, M54x0.75, M52x0.75 puis M48x0.75. Le raccord M48 comporte également un filetage pour filtre de même diamètre.

Le système ne demande pas de respecter les 55mm de backfocus imposés par de nombreux correcteurs externes. La caméra doit simplement pouvoir atteindre le plan focal de la lunette, dans la plage de mise au point disponible.

Pour dimensionner un train photo, les longueurs maximales de raccordement avec le porte-oculaire entièrement rentré sont de 79mm depuis le M48 mâle, 99mm depuis le M54 mâle, 119mm depuis le M68 mâle et 149mm depuis le M86 mâle. Ces quatre mesures correspondent à des points de départ différents : il ne faut pas les additionner.

Observation visuelle et équipements

La 107PHQ accepte aussi des renvois coudés aux formats 31.75mm et 50.8mm ainsi que des oculaires adaptés. Son diamètre de 107mm et sa correction chromatique permettent d’explorer la Lune, les planètes, les étoiles doubles et les objets lumineux du ciel profond.

Les colliers, la poignée de transport et la queue d’aronde Vixen de 300mm facilitent l’installation du tube et la répartition des masses sur la monture.
