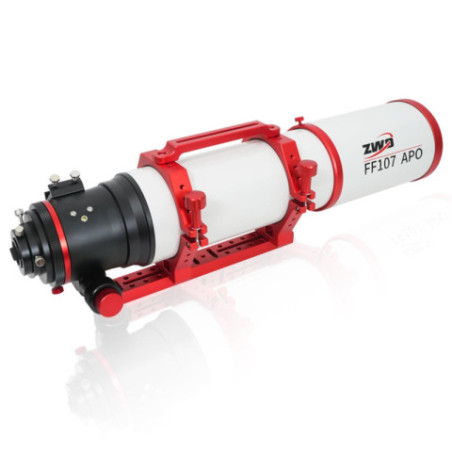

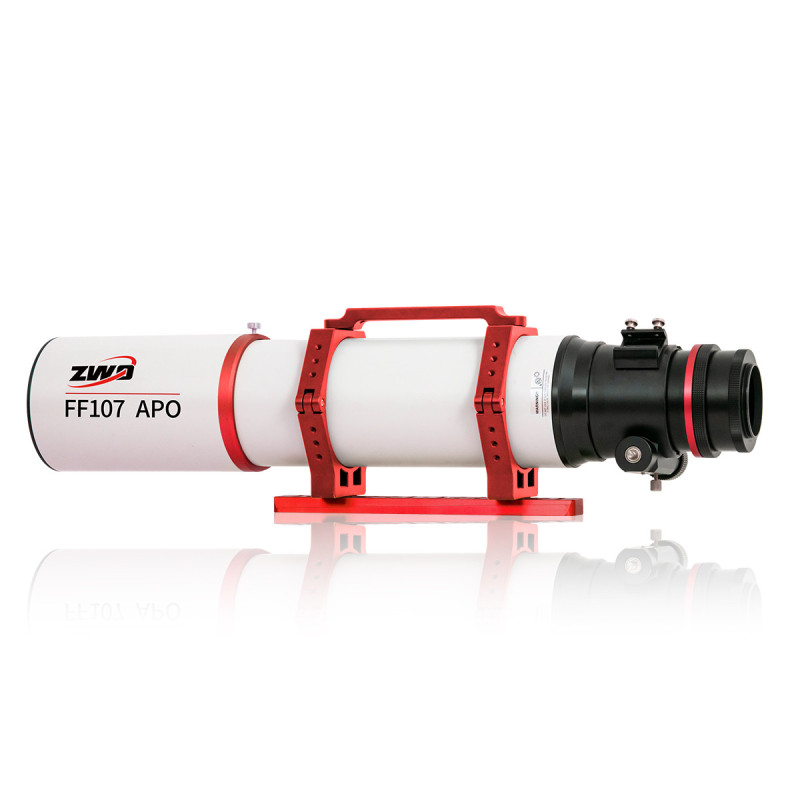

Lunette APO Quadruplet FF107 ZWO (F/7)

( Code : ZWFF107-APO )

Tout savoir sur la lunette APO Quadruplet ZWO FF107

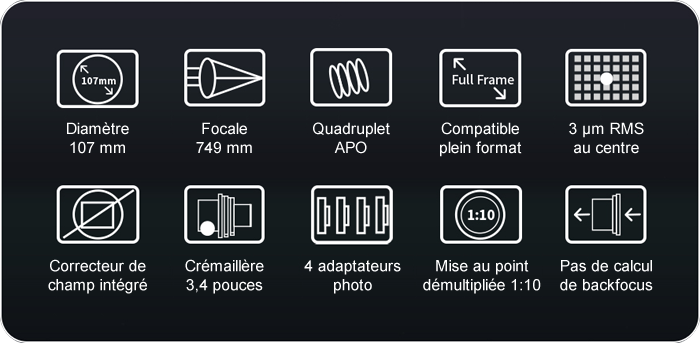

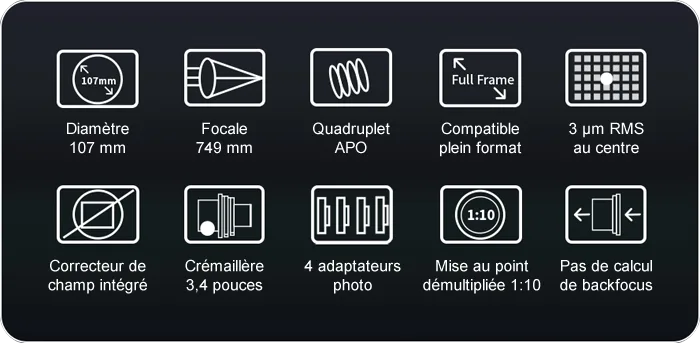

  • Lunette Quadruplet apochromatique, avec correcteur de champ intégré
  • 107 mm de diamètre, 749 mm de focale
  • Montages photographiques simplifiés, sans calcul de backfocus
  • Couvre le plein format
  • Idéale pour l'astrophotographie à grand champ
2 590,00 € ( -15% )
2 201,50 €

TTC

En stock
Livré en 48/72h
ou payer en
Method Confidis
Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la lunette APO Quadruplet ZWO FF107

La lunette ZWO FF107 est un astrographe destiné à l'imagerie astronomique du ciel profond à grand champ. Son système optique est constitué d'un quadruplet (4 lentilles) dont un correcteur de champ offrant un cercle image corrigé de 44 mm de diamètre couvrant les capteurs plein-format. La FF107 est équipée pour l'imagerie avec son système de mise au point surdimensionné (3,4") avec démultiplication, facilement motorisable, et ses nombreux adaptateurs photo. Son principal atout est la facilité de montage des caméras et des appareils photographiques au foyer. Il n'est pas nécessaire de se préoccuper du backfocus ; vissez vos accessoires et c'est tout !



Optimisée pour l'imagerie

La ZWO FF107 APO est une lunette à 4 lentilles (quadruplet), dont 2 lentilles en verre ED destinées à réduire les aberrations optiques et chromatiques. Le correcteur de champ est inclus dans son design optique ; le champ est plan au foyer et vous n'aurez pas à investir dans un correcteur coûteux. Avec son cercle image corrigé de 44 mm de diamètre, la lunette permet l'imagerie au format APN (plein format). Les déformations en bord de champ sont minimales. Les images sont d'une extrême finesse.

Ce design offre une autre particularité puisque qu'il vous évite d'avoir à calculer le backfocus mécanique de votre montage. Sur un instrument classique équipé d'un correcteur de champ ou d'un réducteur de focale, vous devez impérativement placer le capteur de votre caméra ou de votre appareil photographique à une distance précise et fixe derrière le correcteur/réducteur, au risque de ne pas pouvoir faire la mise au point de l'image. Avec la FF65, il est inutile de vous préoccuper du backfocus et de sortir la calculatrice pour calculer le tirage de tous vos accessoires. Vous les fixez au foyer et vous faites la mise au point.

Le système de mise au point est surdimensionné (3,4 pouces) et facilite les montages pour l'imagerie. Il n'est même pas nécessaire de se préoccuper du backfocus.

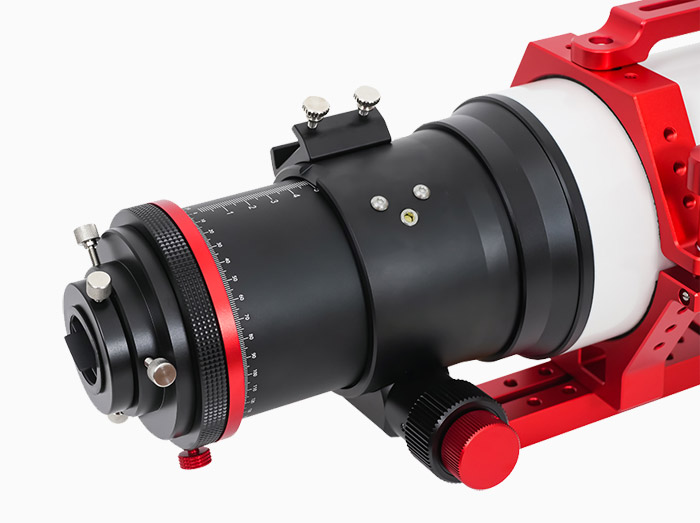

La lunette ZWO FF107 APO possède un système de mise au point de 3,4 pouces très rigide, avec mise au point démultipliée 1:10. Il est équipé d'un dispositif de cadrage rotatif manuel et d'une base de chercheur pouvant recevoir un chercheur de guidage, par exemple. La sortie native du focuser est au filetage M86x1 mâle. Quatre adaptateurs photo sont fournis, munis de filetages M68x1 mâle, M54x0.75 mâle, M54x0.75 femelle et M48x0.75 mâle. L'adaptateur M48 dispose d'un filetage femelle pour le vissage d'un filtre.

Le poids du tube optique est très raisonnable pour un quadruplet. Il ne pèse que 5,7 kg ; l'ensemble complet, incluant les colliers, la queue d'aronde et les accessoires pèse 6,9 kg. Il reste compact, ne mesurant que 655 mm de longueur avec les adaptateurs. La lunette FF107 APO est livrée avec une paire de colliers, une queue d'aronde type Vixen et une poignée/surplatine. Le pare-buée est rétractable.

La FF107 est l'outil idéal pour l'imagerie à grand champ. Elle pourra s'intégrer dans une configuration complète ZWO incluant les monture AM5/AM3 et tous les accessoires d'imagerie de la marque (caméra, roue à filtres, moteur de mise au point). Commandé par l'ASIAIR Plus, l'ensemble sera parfaitement optimisé et sera rapidement opérationnel sur le terrain.

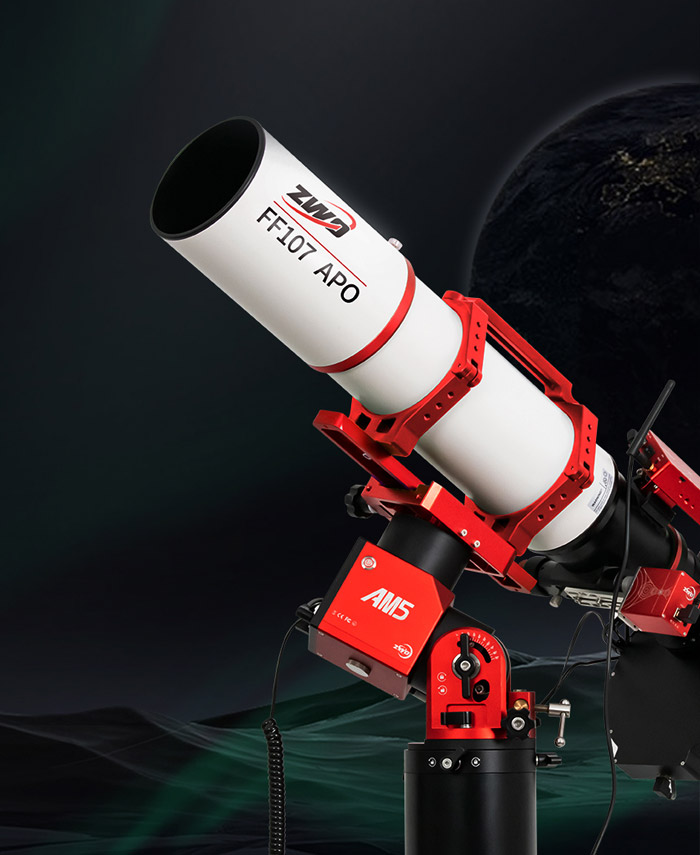

Lunette ZWO FF107 et monture harmonique AM5, la performance pour l'imagerie nomade à grand champ.

Caractéristiques de la lunette ZWO FF107 APO

Caractéristiques optiques

Caractéristique Lunette ZWO FF107 APO
Objectif Quadruplet à verre ED
Assemblage 4 lentilles/2 groupes. 2 lentilles en verre ED
Diamètre utile 107 mm
Longueur focale 749 mm
Ouverture relative F/D 7,0
Diamètre du cercle image corrigé 44 mm

Caractéristiques mécaniques

Caractéristique Lunette ZWO FF107 APO
Longueur du tube 655 mm avec le pare-buée rétracté et tous les adaptateurs
Diamètre du tube 123 mm
Diamètre du pare-buée (138 mm)
Poids 5,7 kg (6,9 kg avec les accessoires)
Mise au point Crémaillère 3,4" avec microfocuser 1:10
Course de la crémaillère 105 mm

Schémas

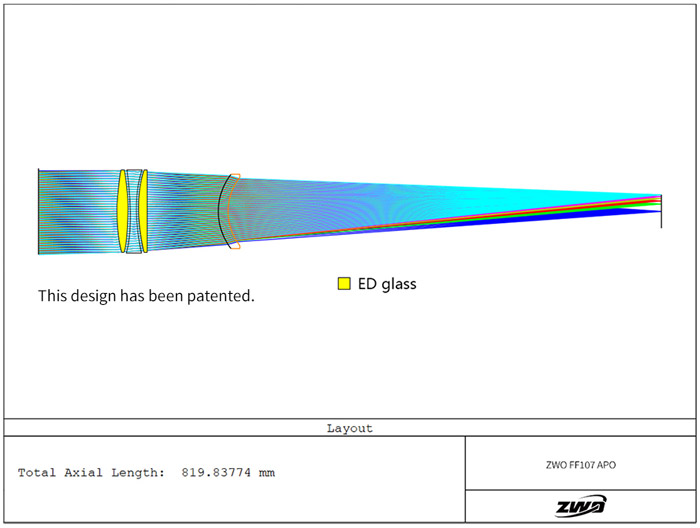

Design optique de la lunette ZWO FF107 APO.

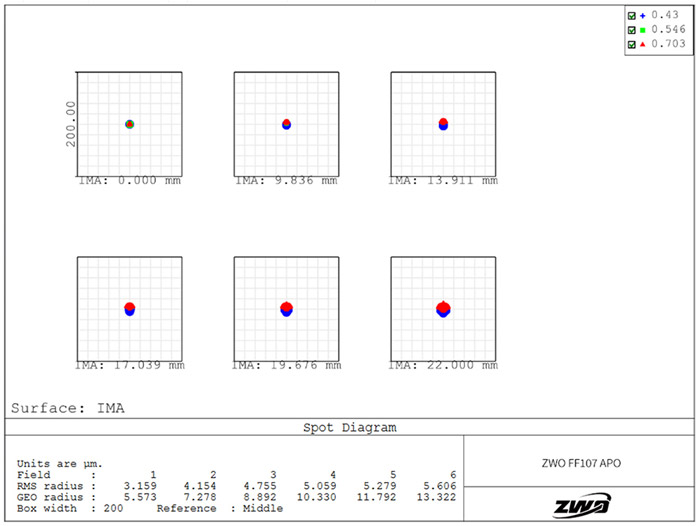

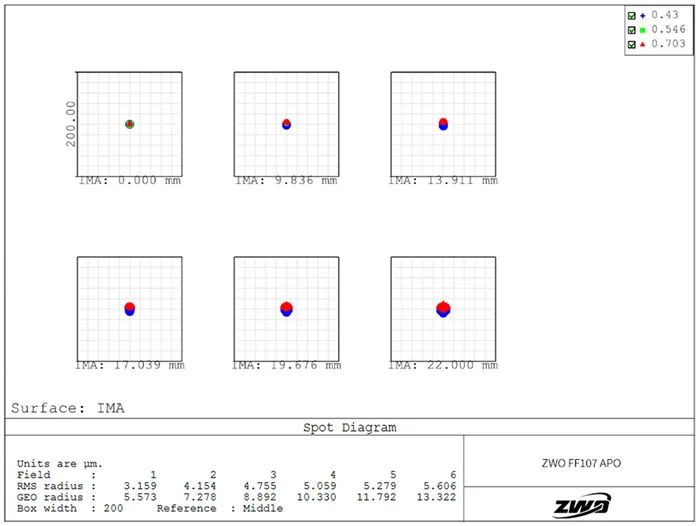

Spot-diagram au foyer de la lunette ZWO FF107 APO. La distance est indiquée depuis le centre jusqu'au bord du cercle image, sur 3 longueurs d'onde différentes (en µm).

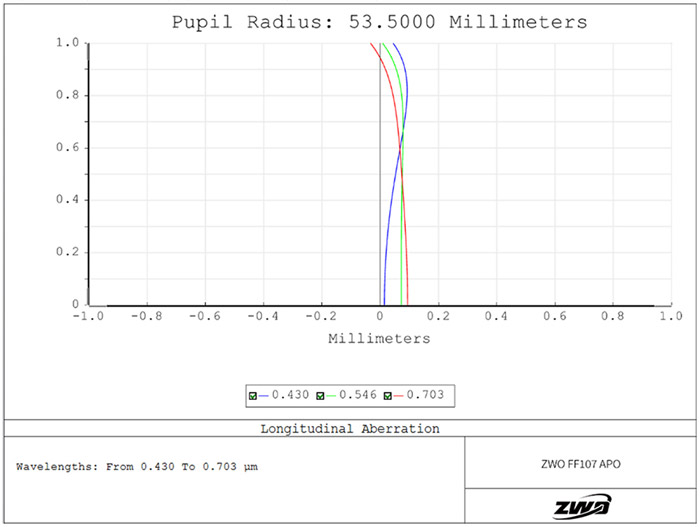

Aberration longitudinale au foyer de la lunette ZWO FF107 APO, sur 3 longueurs d'onde différentes.

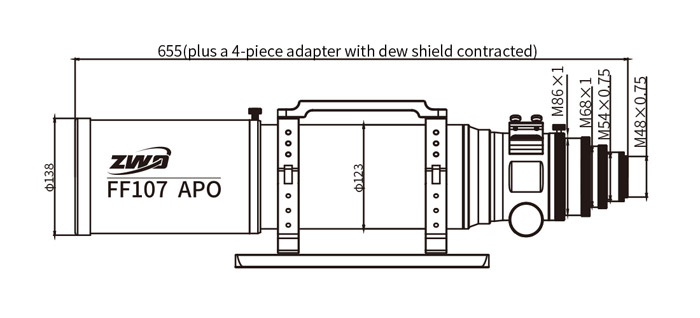

Dimensions et cotes de la lunette ZWO FF107 APO

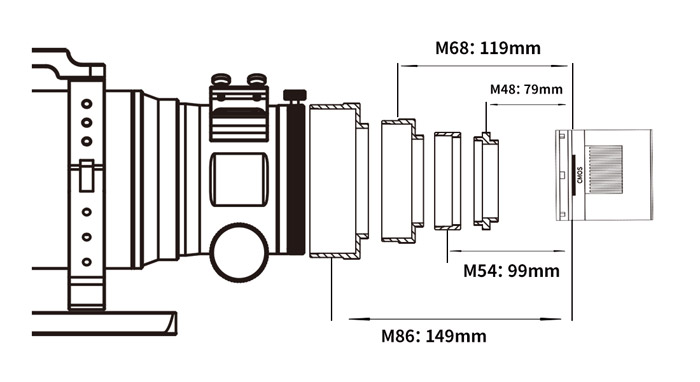

Position de la mise au point sur la lunette ZWO FF107 APO en fonction des adaptateurs photo utilisés.
Contenu du produit
  • 1 lunette ZWO FF107 APO avec colliers et queue d'aronde type Vixen
  • 1 jeu de 4 adaptateurs photo (sorties M68x1 mâle, M54x0.75 mâle, M54x0.75 femelle et M48x0.75 mâle)

FOIRE AUX QUESTIONS

Est-ce que je peux utiliser cette lunette APO FF107 pour l'astrophotographie avec un capteur plein format sans ajouter de correcteur ?

Oui, la lunette APO Quadruplet FF107 de ZWO intègre un correcteur de champ dans son design optique, offrant un cercle image corrigé de 44 mm de diamètre qui couvre pleinement un capteur plein format. Cela signifie que vous n’aurez pas besoin d’ajouter un correcteur ou un réducteur de champ externe, ce qui simplifie grandement la mise en place et garantit une image nette et peu déformée jusqu’aux bords du champ.

Pourquoi n’ai-je pas besoin de calculer le backfocus avec cette lunette ?

La FF107 est conçue pour que le backfocus mécanique soit directement intégré dans le tube optique. Le système optique quadruplet avec correcteur de champ intégré permet de visser directement la caméra ou l’appareil photo au foyer sans ajuster une distance précise entre le capteur et l’optique. Cela supprime la nécessité de mesurer ou calculer le tirage, une opération souvent délicate sur d’autres instruments avec accessoires externes.

Comment la lunette FF107 se comporte-t-elle sur une monture légère en termes de poids et d’encombrement ?

Avec un poids de 5,7 kg pour le tube seul et 6,9 kg avec les colliers, la queue d’aronde et les accessoires, la FF107 reste raisonnablement légère pour un quadruplet 107 mm. Sa longueur compacte de 655 mm facilite son transport et son montage. Elle est compatible avec des montures moyennes à lourdes, telles que la monture harmonique AM5 de ZWO, qui offre un bon compromis entre stabilité et portabilité pour l’imagerie nomade.

Le système de mise au point permet-il un réglage précis adapté à l’astrophotographie ?

Oui, la FF107 est équipée d’un focuser de 3,4 pouces avec une démultiplication de type 1:10, ce qui permet un réglage très fin de la mise au point, crucial pour l’astrophotographie. Ce focuser surdimensionné est aussi très rigide, limitant les vibrations et facilitant l’utilisation de moteurs de mise au point pour les réglages à distance ou automatiques.

Est-ce que cette lunette est adaptée à l’observation visuelle ou est-elle uniquement optimisée pour la photo ?

La FF107 est avant tout optimisée pour l’imagerie astronomique, notamment grâce à son correcteur de champ intégré et sa grande qualité optique apochromatique. Bien qu’elle puisse être utilisée pour l’observation visuelle, notamment grâce à son diamètre respectable et son image nette, son champ de vision et sa focale sont conçus pour l’imagerie à grand champ. Pour une utilisation visuelle pure, d’autres instruments avec des champs plus larges ou des rapports f/d différents peuvent être plus adaptés.
