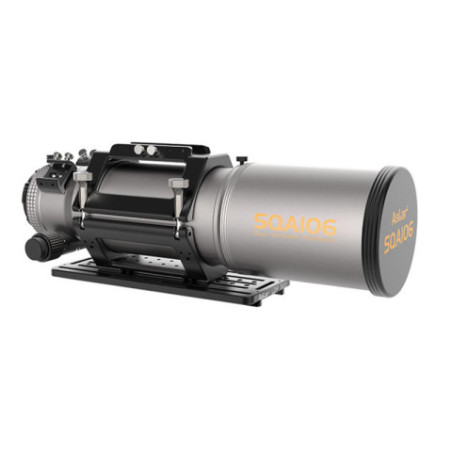

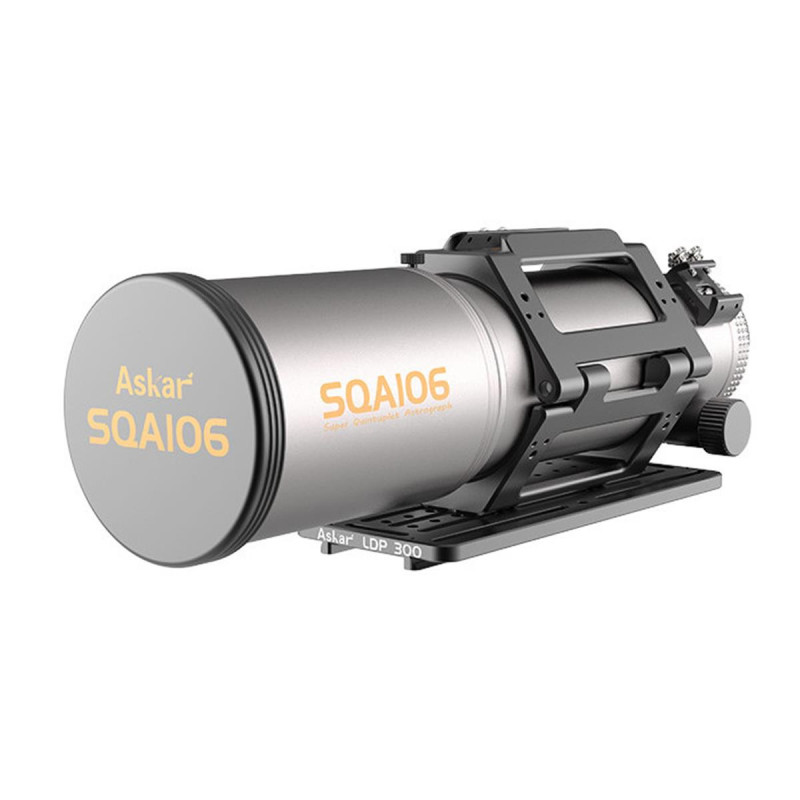

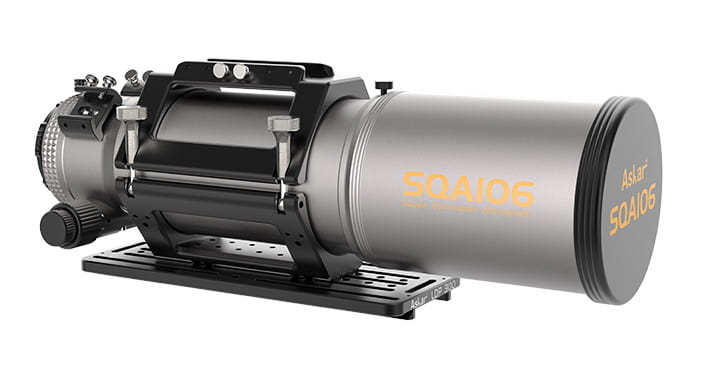

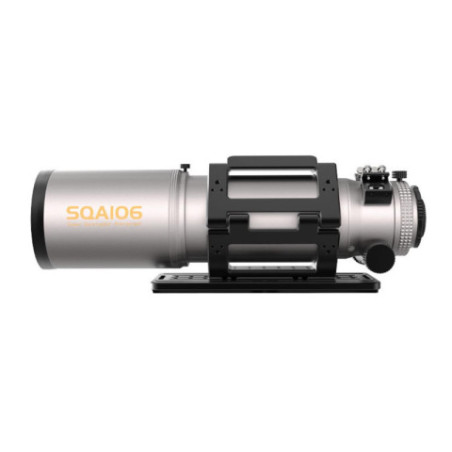

Lunette Quintuplet SQA106 Askar (F/4.8)

( Code : SRSQA106 )

Lunette de 106mm à champ plan pour l'astrophotographie

Quintuplet-Petzval avec 2 verres SD
Pas besoin de calculer le back focus
Compatible avec les capteurs plein-format
Porte-oculaire 2.8" avec rotation 360°
Pare-buée rétractable

3 999,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : JIAXING SHARPSTAR CO.,LTD, 3/F, No.13 building ,No.36 Chang-Sheng Nan Road,Jia-Xing, Zhe-Jiang,314001 (Chine)

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la lunette Super Quintuplet SQA106 Askar (F/4.8)

La gamme SQA (Super Quintuplet Astrograph) complète la gamme FRA avec 3 modèles en 55, 85 et 106mm. Le rapport de focale reste très court à f/4.8 grâce à une combinaison complexe de haute qualité. L'objectif est en effet composé de 5 lentilles dans un dispositif de type Petzval rendant le champ plan et les étoiles fines et nettes pour des capteurs plein-format (24x36). Grâce à cette conception optique, l'utilisateur n'a pas besoin de calculer le back focus. Tant que la mise au point est atteinte, la position du capteur est optimale.

La présence de lentilles en verre SD (inférieures aux verres ED de la gamme FRA) offrent de bonnes performances pour les amateurs désireux d'acquérir un instrument accessible pour l'astrophotographie grand champ. Le rapport de focale court offre plus de rapidité photographique et un tube ultra-compact, ce qui en fait un choix évident pour les astrophotographes nomades. La SQA106 se distingue par un poids de seulement 8kg (avec les colliers + queue d'aronde) pour un tel diamètre.

Mécaniquement, la SQA106 est assemblée avec des composants usinés CNC de haute qualité, enveloppés d'un revêtement par pulvérisation et d'un léger processus d'oxydation. La conception des colliers de fixation, du tube optique et de la queue d'aronde est à la fois solide et esthétiquement élégante.

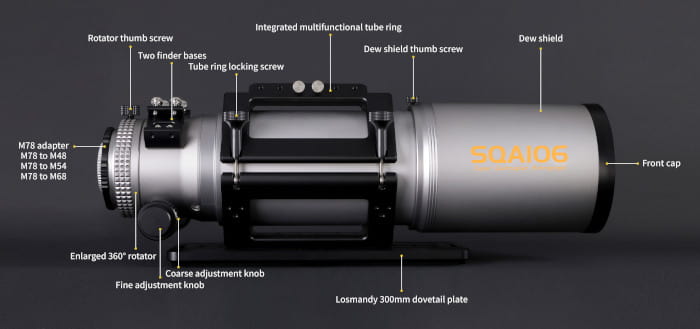

Pièce majeure de tout astrographe, le porte-oculaire est un modèle à crémaillère de 2.8" robuste. Il est conçu avec des molettes manuelles à double vitesse et un bouton de réglage fin (10:1) pour une mise au point précise. Il est équipé en sortie d'un filetage M78x1 et livré avec plusieurs adaptateurs pour un accès facile à une variété d'équipements et d'accessoires d'imagerie. L'extrémité est équipée d'un rotateur à 360°, ce qui permet aux utilisateurs de faire pivoter l'angle de prise de vue de vos équipements à tout moment sans perdre la mise au point.

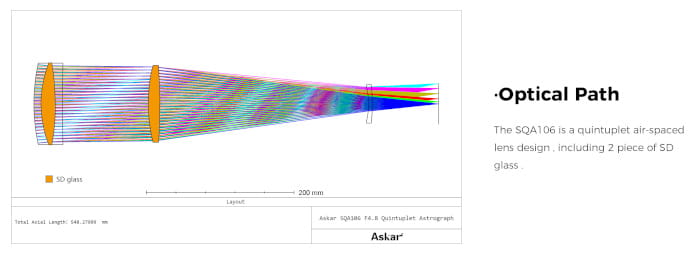

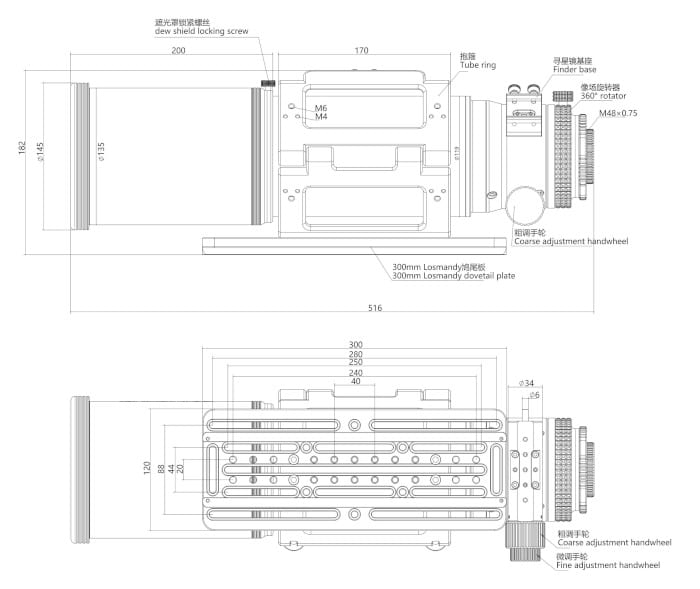

Design et chemin optique de la SQA106 Askar

Caractéristiques	Lunette APO Quintuplet SQA106 Askar (F/4.8)
Objectif	Quintuplet-Petzval (air-spaced) - 2 éléments SD inclus
Diamètre	106mm
Focale	509mm (f/4.8)
Compatibilité	Plein format (24x36mm)
Back focus	Entre 48 et 78mm (recommandé 55mm)
Sortie	Filetages M68/54/48 et sortie 50.8/31.75mm
Porte-oculaire	Crémaillère de 2.8" avec rotation à 360° - Course de 30mm
Longueur	516mm à 586mm suivant les configurations
Largeur	Tube optique : 145mm au niveau du pare-buée
Hauteur	182mm (de la poignée à la queue d'aronde)
Poids du tube optique	5.82kg
Poids avec colliers et queue d'aronde	8.12kg

1x Lunette APO Quintuplet SQA106 Askar (F/4.8)
2x Bases de chercheur femelle
1x Collier de fixation
1x Queue d'aronde Askar type Losmandy
1x Adaptateur M78x1 / M68x1
1x Adaptateur M78x1 / M54×0.75
1x Adaptateur M78x1 / M48×0.75
1x Sac de transport souple
Mode d'emploi

FOIRE AUX QUESTIONS

Est-ce que cette lunette permet de faire de l'astrophotographie grand champ sur un capteur plein format sans vignettage important ?

Oui, la lunette Quintuplet SQA106 est conçue spécifiquement pour un usage astrophotographique grand champ avec un capteur plein format 24x36 mm. Son design quintuplet-Petzval corrige le champ de manière très efficace, ce qui permet d'avoir des étoiles fines et nettes jusqu'aux bords de l'image avec un vignettage limité. Cependant, un léger vignettage peut toujours apparaître selon la taille et la configuration du capteur, mais il reste facilement corrigible en post-traitement.

Comment gérer la mise au point et le back focus avec cette lunette ?

La SQA106 simplifie grandement le réglage du back focus grâce à son design optique : la position optimale du capteur est atteinte dès que la mise au point est correcte, sans nécessiter de mesures précises de back focus. Le porte-oculaire à crémaillère 2.8" avec réglage fin 10:1 permet une mise au point très précise, indispensable à f/4.8 où la profondeur de champ est réduite. Il faut tout de même veiller à respecter la distance recommandée entre 48 et 78 mm (idéalement 55 mm) pour les accessoires afin de garder la qualité optimale.

Cette lunette est-elle adaptée à une utilisation nomade en raison de son poids et de son encombrement ?

Oui, avec un poids total d'environ 8 kg (tube, colliers et queue d'aronde) et une longueur compacte de 51 à 58 cm, cette lunette est relativement facile à transporter dans une petite voiture ou un sac dédié. Son tube optique court (f/4.8) et son pare-buée rétractable favorisent la compacité. Cela en fait un bon choix pour les astrophotographes itinérants qui souhaitent un instrument performant sans compromis sur la portabilité, à condition d'avoir une monture robuste adaptée.

Peut-on utiliser cette lunette avec une monture existante sans problème de poids ou de fixation ?

La SQA106 est livrée avec une queue d'aronde type Losmandy, compatible avec la majorité des montures équatoriales et azimutales. Son poids total de 8,12 kg nécessite une monture capable de supporter au moins ce poids avec une marge de sécurité pour garantir stabilité et précision, notamment en astrophotographie. Pour un montage fiable, il est conseillé d'utiliser des colliers fournis et de vérifier la capacité réelle de charge de votre monture.

Pourquoi l'image peut-elle paraître floue ou moins nette à fort grossissement avec cette lunette ?

Malgré une excellente correction optique, la lunette reste limitée par la turbulence atmosphérique, qui devient plus visible à fort grossissement, provoquant une image fluctuante et floue. De plus, la profondeur de champ réduite à f/4.8 exige une mise au point très précise. Enfin, la limite théorique de résolution est fixée par la diffraction liée au diamètre de 106 mm. Pour obtenir la meilleure netteté, attendre la stabilisation thermique du tube et utiliser le système de mise au point fin sont indispensables.
