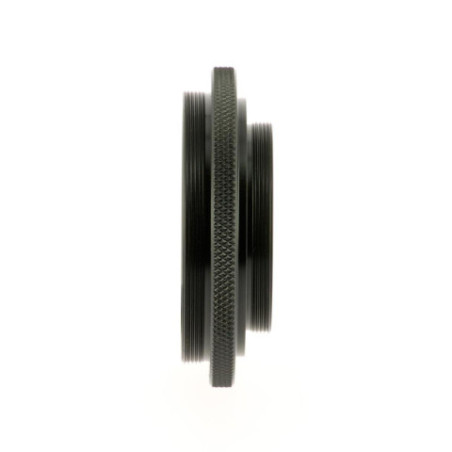

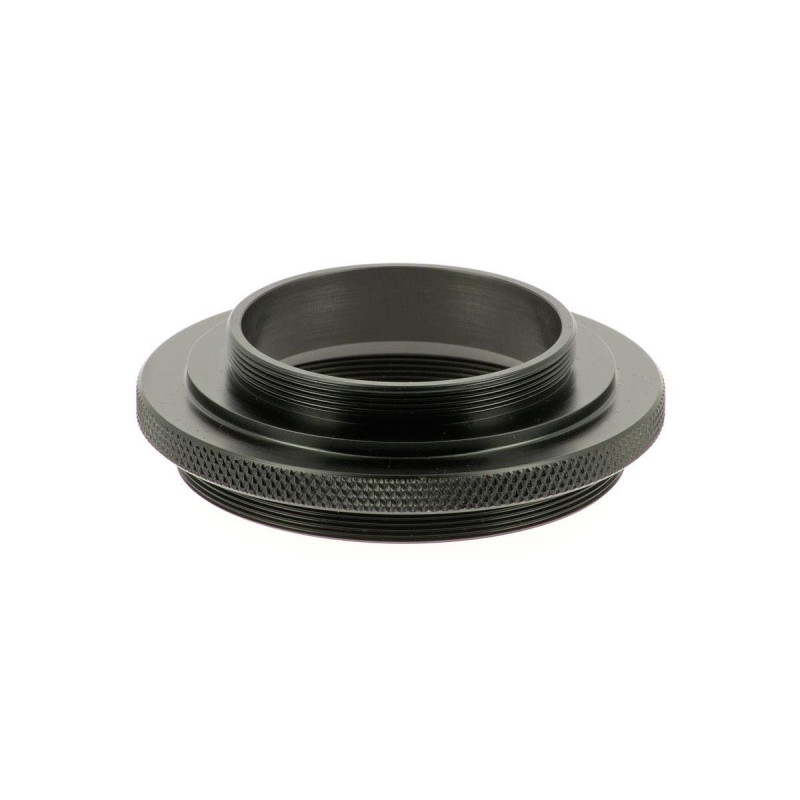

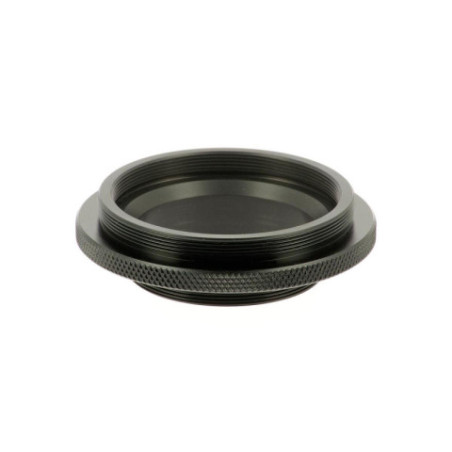

Bague M54 - ép. 6,5mm - M42 (M/M) pour QSI WSG

Tout savoir sur la bague OU023 - M54-ép.6,5mm-M42 (M/M)

Cette bague est destinée au montage des caméras en sortie des adaptateurs Takahashi CA-35 (M54x0.75). La sortie de la bague est au filetage standard T (M42x0.75) mâle. Elle possède un filetage supplémentaire M48x0.75, en entrée, pour le vissage d'un filtre monté en 2" (coulant 50,8 mm). Le tirage de la bague est de 6,5 mm ; il correspond à l'épaisseur nécessaire au montage d'une caméra QSI WSG, disposant d'une entrée au filetage T, pour atteindre les 56,2 mm classiques derrière l'adaptateur photo Takahashi CA-35. Initialement conçue pour le montage de cette caméra, la bague peut être utilisée pour tout autre assemblage nécessitant la conversion d'un filetage M54 vers un filetage T2, myennant l'ajout de bagues allonge.

Il est très important de bien calculer la longueur totale de votre montage afin de respecter scrupuleusement les impératifs de backfocus de votre instrument et de ses accessoires optiques ; le backfocus mécanique est la distance entre la dernière surface d'appui mécanique de l'instrument, d'un correcteur de champ ou d'un réducteur de focale et la surface de votre capteur. Dans le doute, n'hésitez pas à nous contacter.

Conçue par notre équipe technique et fabriquée en France par notre atelier mécanique partenaire à Colmar, spécialiste des usinages de haute précision en petite série, cette bague est réalisée en aluminium et anodisée en noir mat.
