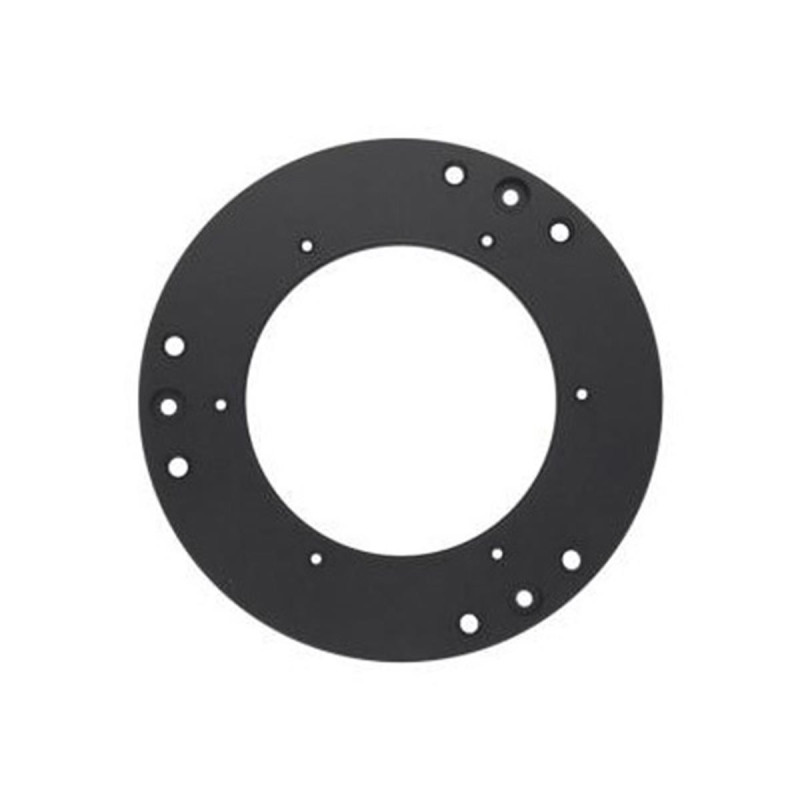

Plaque de Tilt M54 ZWO

( Code : ZWM54-PLATE )

Pour régler l'orthogonalité de votre capteur

Entrée/sortie M54
Fabrication en métal anodisé noir
Tirage généré de 5mm

42,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Description
Avis clients

L'imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu'un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l'axe optique sous peine d'étoiles fortement déformées au bord de champ. Le défaut d'orthogonalité, appelé tilt, peut cependant être corrigé à l'aide d'un adaptateur réglable.

Pour cela ZWO propose pour ses caméras une bague de tilt de 5mm d'épaisseur au format M54 (entrée/sortie). Elle s'adapte sur la face avant des caméras ZWO ASI2600/6200/2400 ou le diviseur OAG M68. 3 vis à 120° permettent à l'aide d'une clef Allen le réglage de l'inclinaison, 3 sont pour la fixation. A noter : inclus avec les caméras plein format.

Construction solide en aluminium
Tirage généré : 5mm (à prendre en compte dans votre calcul du back-focus total)

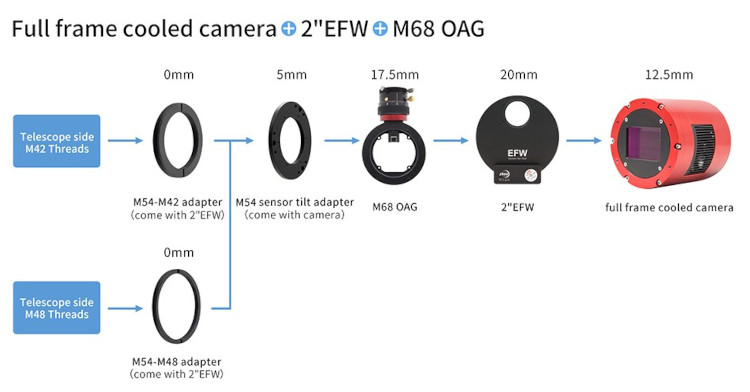

Exemple d'utilisation

Configuration avec la bague de tilt ZWO M54

FOIRE AUX QUESTIONS

Pourquoi est-il important de corriger le tilt sur un capteur plein format ?

Le tilt correspond à une inclinaison du capteur par rapport à l'axe optique du télescope. Sur des capteurs petits, cette inclinaison a peu d'effet, mais sur des capteurs plus grands (au-delà du format APS-C), elle provoque une déformation progressive des étoiles, surtout sur les bords du champ, rendant l'image floue ou étirée. Corriger ce défaut avec une plaque de tilt permet d'obtenir des étoiles nettes et ponctuelles sur toute l'image, ce qui est crucial pour l'astrophotographie de haute qualité.

Comment fonctionne la plaque de tilt M54 ZWO pour ajuster l'orthogonalité ?

La plaque de tilt M54 ZWO est un adaptateur réglable muni de trois vis espacées à 120° qui permettent d'incliner précisément le capteur dans plusieurs directions. En serrant ou desserrant ces vis à l'aide d'une clé Allen, vous pouvez corriger l'angle du capteur pour qu'il soit parfaitement perpendiculaire à l'axe optique. Ce réglage est fin et progressif, ce qui est essentiel pour éliminer les déformations d'étoiles dues au tilt.

Quelle influence a la plaque de tilt sur le tirage optique et comment l'intégrer dans ma configuration ?

La plaque de tilt ajoute un tirage fixe de 5 mm qu'il faut absolument prendre en compte dans le calcul du backfocus total entre le capteur et le foyer du télescope. Si le tirage n'est pas correctement ajusté, vous risquez de ne pas atteindre le point focal optimal, ce qui entraînera une image floue. Il est donc important d'inclure ces 5 mm dans l'ensemble des bagues, adaptateurs et accessoires pour respecter le backfocus recommandé par le fabricant de votre optique.

Est-ce que la plaque de tilt M54 ZWO est compatible avec toutes les caméras ZWO ?

Cette plaque est conçue pour les caméras ZWO utilisant une interface M54 à l'entrée et à la sortie, notamment les modèles ASI2600, ASI6200, ASI2400 ainsi que le diviseur de faisceau OAG M68. Elle ne convient pas aux caméras avec un autre diamètre de filetage ou un autre système mécanique. Il est donc important de vérifier la compatibilité mécanique avant achat pour éviter des incompatibilités.

Comment s’assurer que le tilt est bien corrigé après réglage de la plaque ?

La méthode la plus fiable est de réaliser une série de tests d’étoiles en faisant une map (mise au point) précise au centre et sur les bords du champ. Si les étoiles restent rondes et ponctuelles sur toute l’image, le tilt est bien corrigé. Sinon, il faut ajuster les vis de la plaque de tilt pour améliorer l’orthogonalité. Certains logiciels d’analyse d’image peuvent aussi mesurer la forme des étoiles sur différentes zones du champ, ce qui facilite le réglage.
