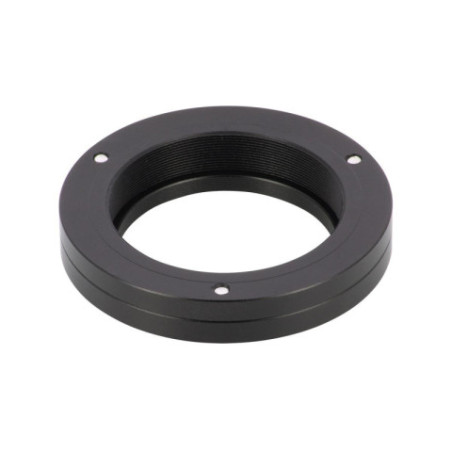

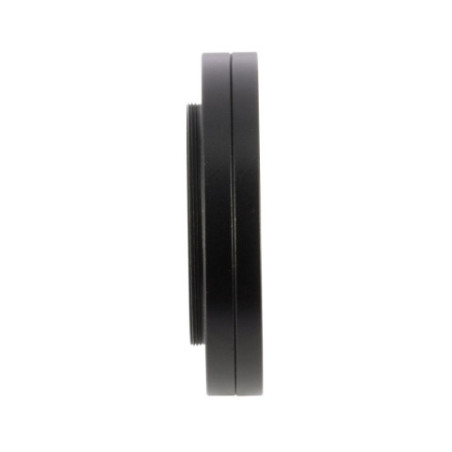

Bague de tilt M54 Kepler

( Code : KE427 )

Pour régler l'orthogonalité de votre capteur

Entrée/sortie M54
Fabrication en métal anodisé noir
Tirage généré de 12.5mm

60,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : GSO Guan Sheng Optical Co., Ltd., NO. 225, WUHE ST, QIONGLIN, 30746 HSINCHU (TAIWAN) - www.gsotelescope.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Description

L'imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu'un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l'axe optique sous peine d'étoiles fortement déformées au bord de champ. Le défaut d'orthogonalité, appelé tilt, peut cependant être corrigé à l'aide d'un adaptateur réglable.

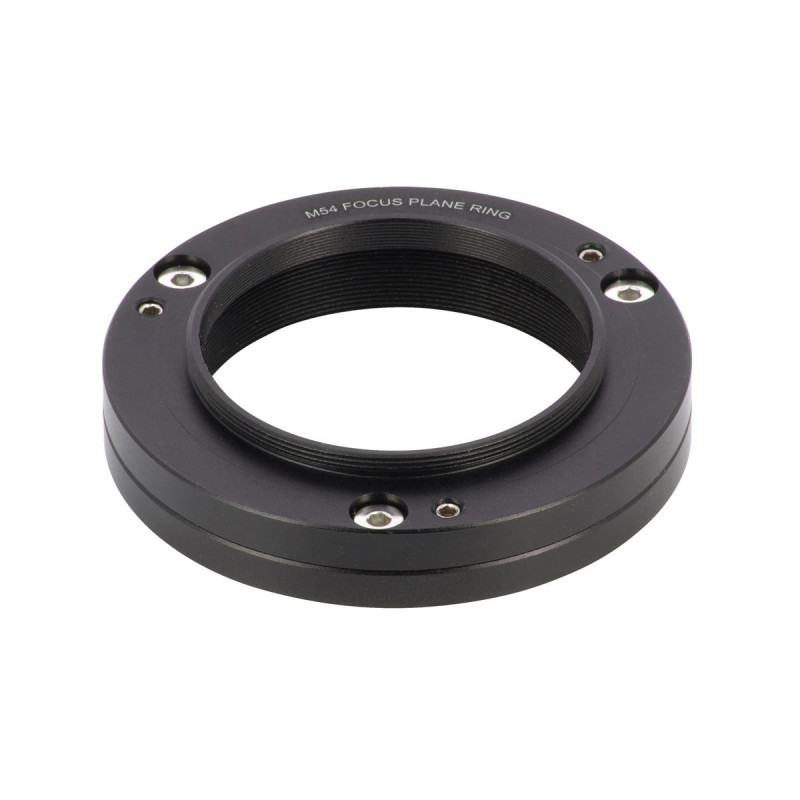

Pour cela nous proposons sous notre marque Kepler un correcteur de tilt au format M54 (entrée/sortie). Il s'adapte sur de nombreuses configurations et s'utilise facilement. 3 vis à 120° permettent à l'aide d'une clef Allen fournie le réglage de l'inclinaison d'une première bague vis à vis d'une autre. Les 3 autres vis sont pour le blocage.

Construction solide en aluminium
Poids : 79g
Tirage généré : 12.5mm (à prendre en compte dans votre calcul du back-focus total)

FOIRE AUX QUESTIONS

Pourquoi est-il important de corriger le tilt sur un capteur d'astrophotographie ?

Le tilt correspond à un défaut d'orthogonalité entre le capteur et l'axe optique du télescope. Si le capteur n’est pas parfaitement perpendiculaire, les étoiles en bord de champ apparaissent déformées, étirées voire ovales, ce qui dégrade fortement la qualité globale de l’image. Cette correction est d’autant plus cruciale avec des capteurs de grand format (plus grands qu’APS-C) où l’effet de tilt est plus visible.

Comment fonctionne la bague de tilt M54 Kepler pour corriger ce problème ?

La bague de tilt M54 Kepler permet d’ajuster précisément l’inclinaison entre deux parties de la chaîne optique via trois vis de réglage espacées à 120°. En tournant ces vis à l’aide d’une clé Allen, on incline légèrement la bague supérieure par rapport à la bague inférieure jusqu’à obtenir une orthogonalité optimale du capteur par rapport à l’axe optique. Une fois le réglage fait, trois autres vis permettent de bloquer la position pour garantir la stabilité.

Quels sont les impacts du tirage généré de 12,5 mm par cette bague dans la configuration optique ?

Le tirage correspond à l’espace supplémentaire introduit entre le capteur et le reste du système optique. Ici, la bague génère un tirage de 12,5 mm qu’il faut impérativement prendre en compte dans le calcul du back-focus total. Un back-focus incorrect peut entraîner une perte de netteté ou une aberration optique. Il est donc nécessaire d’adapter ou de compenser ce tirage par des bagues additionnelles ou en ajustant la position du capteur.

Est-ce que cette bague de tilt M54 est compatible avec toutes les configurations d’imagerie ?

La bague est conçue avec des entrées et sorties au format M54, un standard courant pour les accessoires d’astrophotographie. Elle s’adapte donc à la plupart des tubes optiques, caméras et accessoires équipés de filetage M54. Cependant, il est important de vérifier cette compatibilité spécifique avant achat, notamment si vous utilisez des bagues T2 ou d’autres standards, auquel cas des adaptateurs peuvent être nécessaires.

Le poids et la construction de la bague de tilt ont-ils un impact sur la stabilité de la monture ?

Avec un poids de seulement 79 grammes et une construction en aluminium anodisé, cette bague de tilt ajoute très peu de charge supplémentaire à votre chaîne optique. Cela minimise tout impact négatif sur la stabilité de la monture, ce qui est particulièrement important en astrophotographie où chaque vibration ou flexion peut dégrader la qualité de l’image. Sa solidité garantit aussi un maintien rigide du capteur une fois le réglage effectué.
