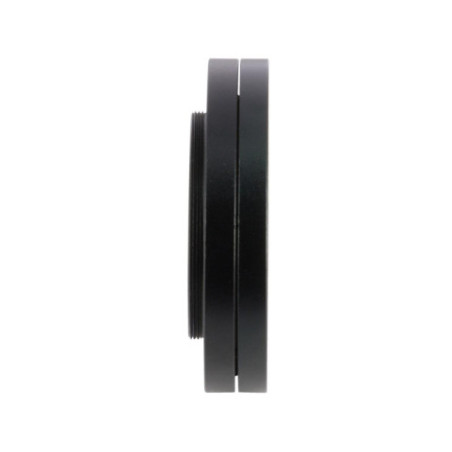

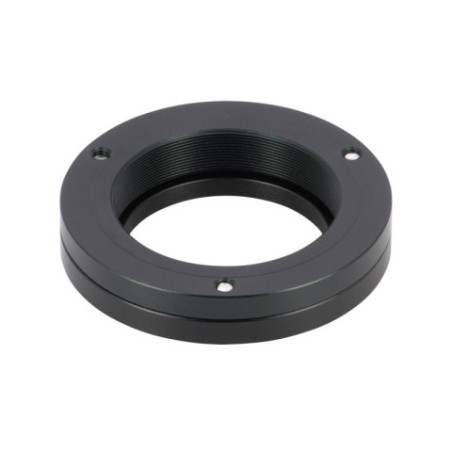

Bague de tilt M48 Kepler
Réf : KE426
55,00 €
TTC
Pour régler l'orthogonalité de votre capteur
- Entrée/sortie M48
- Fabrication en métal anodisé noir
- Tirage généré de 11mm
55,00 €
TTC
Livré en 48/72h
Sécurité des produits
Fabricant : GSO Guan Sheng Optical Co., Ltd., NO. 225, WUHE ST, QIONGLIN, 30746 HSINCHU (TAIWAN) - www.gsotelescope.com
Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterlinden.com
Consignes de sécurité
L'imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu'un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l'axe optique sous peine d'étoiles fortement déformées au bord de champ. Le défaut d'orthogonalité, appelé tilt, peut cependant être corrigé à l'aide d'un adaptateur réglable.

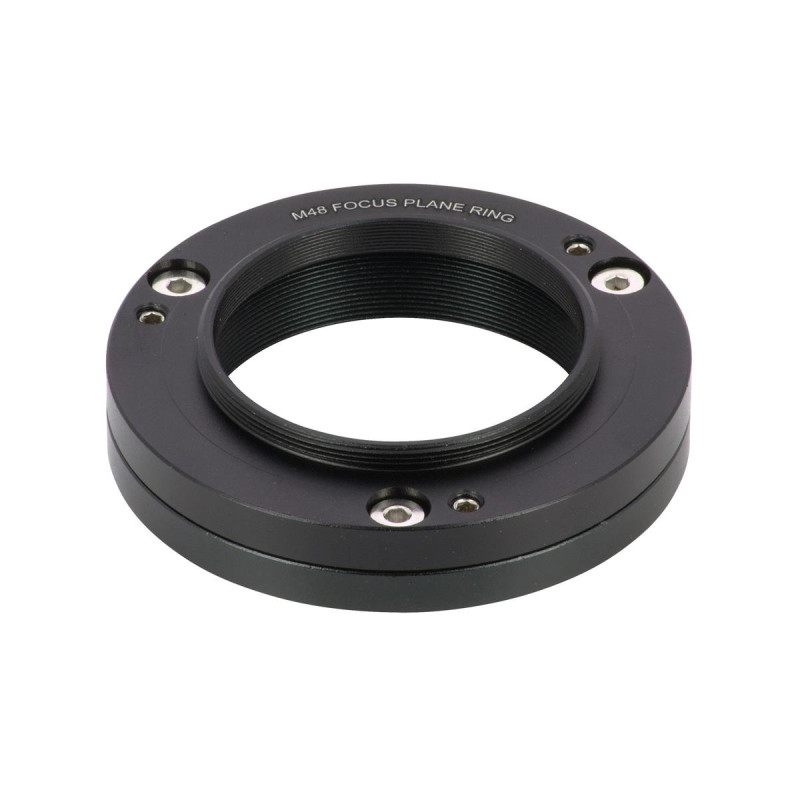

Pour cela nous proposons sous notre marque Kepler un correcteur de tilt au format M48 (entrée/sortie). Il s'adapte sur la plupart des configurations et s'utilise facilement. 3 vis à 120° permettent à l'aide d'une clef Allen fournie le réglage de l'inclinaison d'une première bague vis à vis d'une autre. Les 3 autres vis sont pour le blocage.
- Construction solide en aluminium
- Poids : 74g
- Tirage généré : 11mm (à prendre en compte dans votre calcul du back-focus total)
FAQ - FOIRE AUX QUESTIONS
Pourquoi est-il important de corriger le tilt sur mon capteur en astrophotographie ?
Le tilt correspond à un défaut d'orthogonalité entre le capteur et l'axe optique du télescope. Sans correction, cela provoque une déformation des étoiles, surtout vers les bords du champ, avec des formes allongées ou en triangle plutôt que rondes. Ce phénomène est d'autant plus visible avec des capteurs grand format (supérieurs à APS-C) et des optiques rapides, car la profondeur de champ est très faible. Corriger le tilt permet donc d'obtenir une netteté homogène sur toute l'image.
Comment fonctionne la bague de tilt M48 Kepler pour régler cette correction ?
Cette bague dispose de deux éléments emboîtables avec des filetages M48, entre lesquels on peut ajuster l'inclinaison grâce à trois vis de réglage espacées à 120°. En tournant ces vis avec la clé Allen fournie, on incline précisément une bague par rapport à l'autre, ce qui permet de réaligner le plan du capteur avec l'axe optique. Trois autres vis servent ensuite à bloquer solidement cette position. Ce système permet un réglage fin et stable sans jeu.
Le tirage de 11mm généré par cette bague impacte-t-il la mise au point ?
Oui, le tirage mécanique total entre l'optique et le capteur est augmenté de 11mm par l'ajout de cette bague. En astrophotographie, il est important de respecter scrupuleusement le backfocus requis par l'optique (par exemple, 55mm pour un réducteur). Ce tirage supplémentaire doit donc être intégré dans le calcul total du tirage pour garantir une mise au point correcte et éviter les aberrations.
Cette bague M48 est-elle compatible avec toutes les configurations d'imagerie ?
Elle est conçue pour s'intercaler dans les chaînes optiques utilisant un filetage M48 standard en entrée et sortie, ce qui couvre la majorité des accessoires (caméras, réducteurs, correcteurs) sur le marché. Toutefois, il faut vérifier que le tirage supplémentaire de 11mm est compatible avec votre configuration et que vous disposez d'un filetage M48 accessible. En cas d'adaptateurs spécifiques, un passage au M48 peut être nécessaire.
Est-ce que le poids ou la construction de cette bague peut affecter la stabilité de mon installation ?
Avec seulement 74 grammes et une construction en aluminium anodisé, cette bague est légère et robuste. Son poids est négligeable pour la plupart des montures et ne devrait pas introduire de flexion ou de déséquilibre notable. La solidité de la fabrication garantit aussi une bonne tenue du réglage dans le temps sans glissement, ce qui est crucial pour des poses longues en astrophotographie.
