Bague multi CA 76 n°87S Takahashi pour FC-76DCU/DS

Tout savoir sur l'adaptateur photo Takahashi Multi CA-76

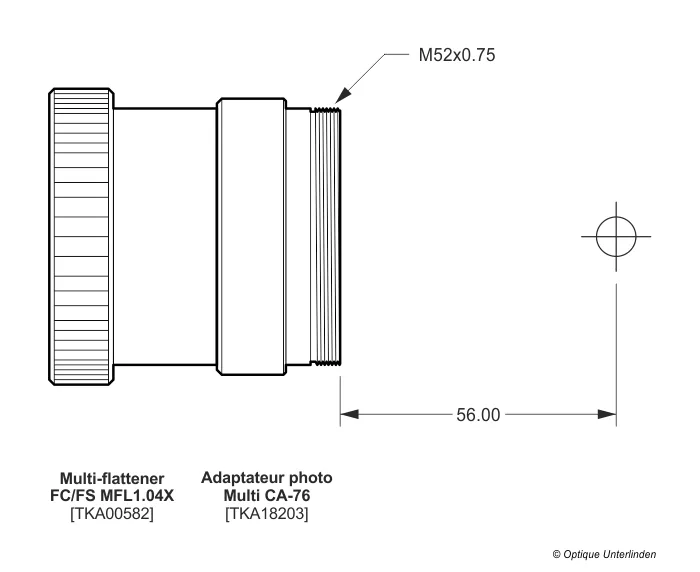

L'adaptateur Multi CA-76 est destiné aux différents montages photographiques avec le correcteur de champ Takahashi FC/FS MFL1.04X (ou "multi-flattener") sur les lunettes Takahashi FC-76, FC-76D, FC-76DCU, FC-76DP ainsi que sur l'ancien modèle FS-78. Il permet de récupérer le backfocus standard de 56 mm derrière le multi-flattener et de pouvoir y réaliser soit un montage d'appareil photo (via une bague T grand champ FS-60 Takahashi), soit un montage de caméra CMOS ou CCD. Dans ce dernier cas, un convertisseur de filetage optionnel sera nécessaire (M52 vers M48 ou M52 vers M42). Reportez-vous au system-chart de cette lunette pour plus de détails sur la composition des différents montages.

L'interface mécanique d'entrée est au filetage M52x0.75 femelle. L'interface mécanique de sortie est au filetage M52x0.75 mâle (type "FS-60"). Le tirage est de 19 mm.

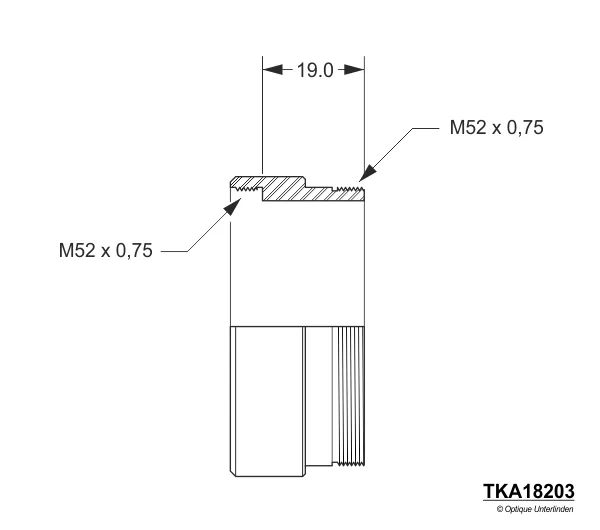

Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.
