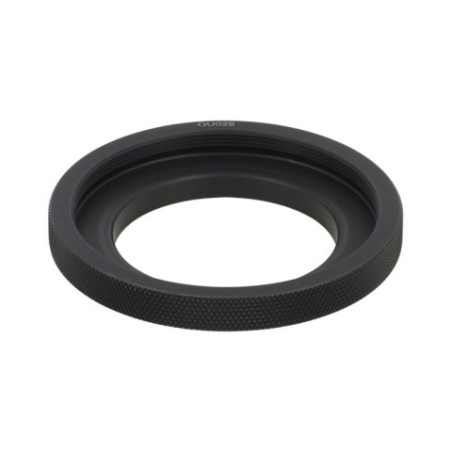

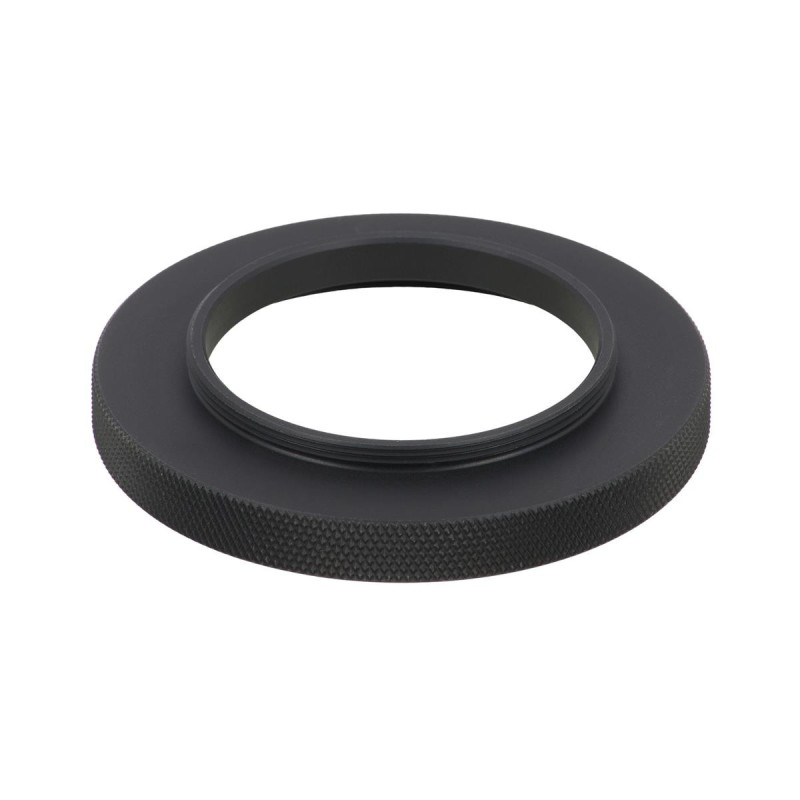

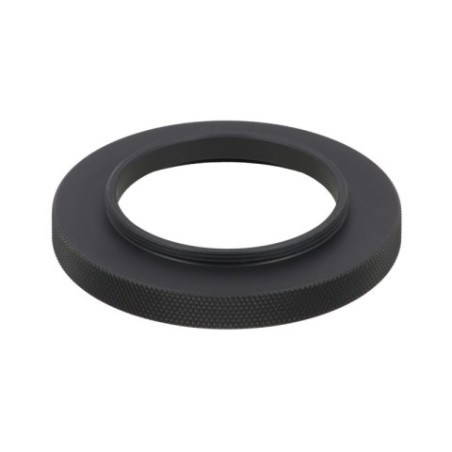

Bague Optique Unterlinden OU026 M52-ép.1,8mm-M42 (F/M)

Bague M52 - ép. 1,8mm - M42 (F/M) pour FS-60

( Code : OU026 )

Pour le montage des caméras ZWO sur l'adaptateur photo CA-35 de la lunette Takahashi FS-60.

Entrée au filetage M52x0.75 femelle
Sortie au filetage M42x0.75 mâle
Tirage : 1,8 mm
Pour les adaptateurs photo Takahashi CA-35 de la FS-60
Fabriquée en France selon nos specifications

78,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Description

Tout savoir sur la bague OU026 M52-ép.1,8mm-M42 (F/M)

Cette bague est destinée au montage des caméras en sortie des adaptateurs Takahashi CA-35 de la lunette FS-60 (M52x0.75). La sortie de la bague est au filetage standard T (M42x0.75) mâle. Le tirage de la bague est de seulement 1,8 mm ; il est suffisamment faible pour ne pas dégrader les performances des réducteurs et correcteurs Takahashi, tout en restant dans les tolérances pour atteindre les 56,2 mm classiques derrière l'adaptateur photo Takahashi CA-35. Initialement conçue pour le montage des caméras ZWO, la bague peut être utilisée pour tout autre assemblage nécessitant la conversion d'un filetage M52 vers un filetage T2, moyennant l'ajout de bagues allonge.

Il est très important de bien calculer la longueur totale de votre montage afin de respecter scrupuleusement les impératifs de backfocus de votre instrument et de ses accessoires optiques ; le backfocus mécanique est la distance entre la dernière surface d'appui mécanique de l'instrument, d'un correcteur de champ ou d'un réducteur de focale et la surface de votre capteur. Dans le doute, n'hésitez pas à nous contacter.

Conçue par notre équipe technique et fabriquée en France par notre atelier mécanique partenaire à Colmar, spécialiste des usinages de haute précision en petite série, cette bague est réalisée en aluminium et anodisée en noir mat.

FOIRE AUX QUESTIONS

Puis-je utiliser cette bague M52 vers M42 avec une autre caméra que ZWO sur ma FS-60 ?

Oui, cette bague est conçue principalement pour les caméras ZWO, mais elle peut être utilisée avec tout autre appareil photo ou caméra disposant d'un filetage M42x0,75 standard (T2). Il faudra toutefois vérifier la longueur totale de votre montage pour respecter le backfocus de 56,2 mm requis par la FS-60 avec l'adaptateur CA-35, et ajouter éventuellement des bagues allonges si nécessaire.

Pourquoi le tirage de 1,8 mm de cette bague est-il important pour mon montage optique ?

Le tirage de 1,8 mm correspond à l'épaisseur mécanique de la bague et influe directement sur la distance entre la dernière surface mécanique (correcteur, réducteur ou adaptateur) et le capteur. Un tirage trop long ou trop court peut dégrader la qualité d'image, notamment en introduisant du vignettage ou en empêchant la correction optimale des aberrations. Cette bague est donc précisément étudiée pour ne pas dépasser les tolérances du CA-35 et garantir la meilleure performance optique.

Cette bague alourdit-elle beaucoup mon montage et impacte-t-elle la monture ?

Avec un poids de seulement 21 grammes, cette bague en aluminium anodisé noir mat est très légère et n'a quasiment aucun impact sur la charge totale de votre montage. Elle ne devrait pas poser de problème de stabilité ou de performance sur votre monture, même légère, et permet un assemblage précis sans surcharger le système.

Le diamètre intérieur de 38 mm de la bague peut-il causer un vignettage avec certains capteurs ?

Le dégagement de 38 mm de diamètre intérieur est suffisant pour la plupart des capteurs APS-C et micro 4/3 utilisés avec les caméras astro. Cependant, pour des capteurs plein format ou des configurations très grand champ, il faut s'assurer que le faisceau lumineux ne soit pas coupé, car un dégagement trop étroit peut entraîner un vignettage ou une perte de champ utile. Dans le doute, il est conseillé de vérifier les spécifications de votre caméra et de votre optique.

Comment vérifier que l'ensemble adaptateur, bague et caméra respecte bien le backfocus recommandé ?

Le backfocus est la distance mécanique entre la dernière surface du correcteur ou réducteur et le plan du capteur. Pour la FS-60 avec l'adaptateur CA-35, il est fixé à 56,2 mm. La bague avec son tirage de 1,8 mm doit être prise en compte dans le calcul total de cette distance. Il faut donc additionner les tirages de tous les éléments intermédiaires (adaptateur, bague, bagues allonge éventuelles) et vérifier qu'ils totalisent exactement ce tirage. Un montage incorrect peut dégrader la netteté ou empêcher la mise au point. En cas de doute, nous recommandons de contacter notre support technique.
