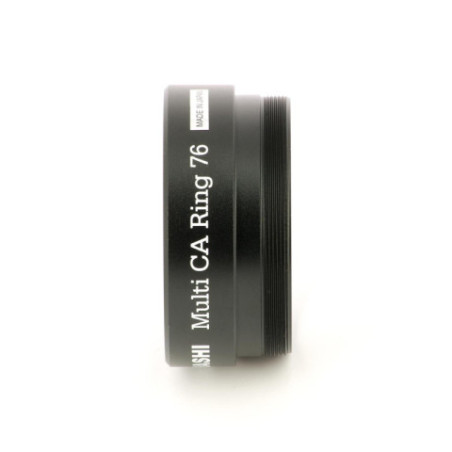

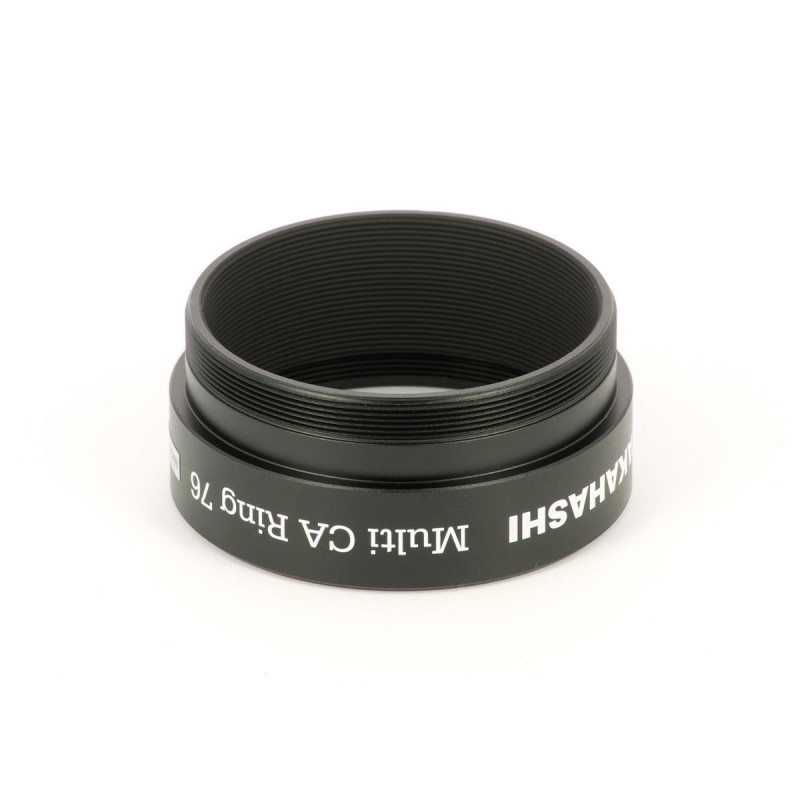

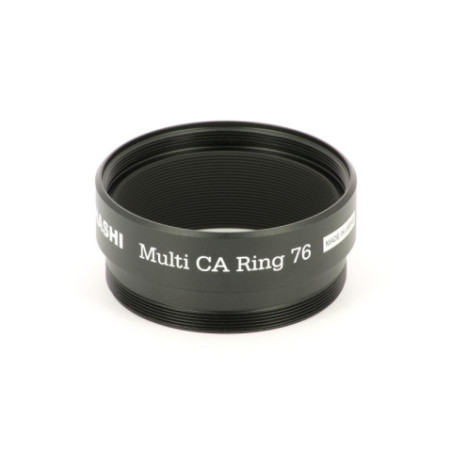

Bague multi CA 76 n°87S Takahashi pour FC-76DCU/DS

( Code : TATKA18203 )

L'adaptateur photo du Multi-Flattener pour les lunettes FC-76

Entrée au filetage M52 femelle
Sortie au filetage M52 mâle
Tirage de 19mm

32,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'adaptateur photo Takahashi Multi CA-76

L'adaptateur Multi CA-76 est destiné aux différents montages photographiques avec le correcteur de champ Takahashi FC/FS MFL1.04X (ou "multi-flattener") sur les lunettes Takahashi FC-76, FC-76D, FC-76DCU, FC-76DP ainsi que sur l'ancien modèle FS-78. Il permet de récupérer le backfocus standard de 56 mm derrière le multi-flattener et de pouvoir y réaliser soit un montage d'appareil photo (via une bague T grand champ FS-60 Takahashi), soit un montage de caméra CMOS ou CCD. Dans ce dernier cas, un convertisseur de filetage optionnel sera nécessaire (M52 vers M48 ou M52 vers M42). Reportez-vous au system-chart de cette lunette pour plus de détails sur la composition des différents montages.

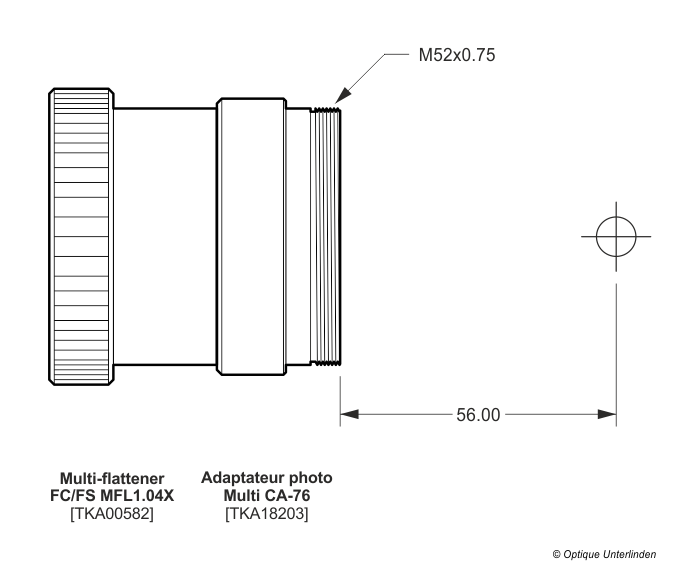

Distance entre la dernière face d'appui de l'adaptateur photo Takahashi Multi CA-76 et le foyer de la lunette avec le correcteur de champ FC/FS MFL1.04X.

L'interface mécanique d'entrée est au filetage M52x0.75 femelle. L'interface mécanique de sortie est au filetage M52x0.75 mâle (type "FS-60"). Le tirage est de 19 mm.

Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

Tableau des caractéristiques

Caractéristique	Adaptateur photo Takahashi Multi CA-76
Référence	TKA18203
Interfaces mécaniques en entrée	Filetage M52x0.75 femelle
Interface mécanique en sortie	Filetage M52x0.75 mâle
Tirage	19 mm
Dimensions	Longueur : 25 mm. Diamètre : 56 mm
Poids	30 g

Schémas

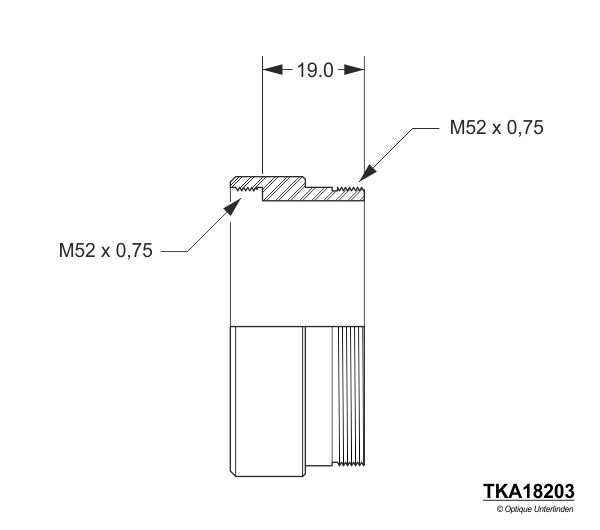

Filetages d'entrée, de sortie, et tirage de l'adaptateur photo Takahashi Multi CA-76

1x Adaptateur photo Takahashi Multi CA-76

FOIRE AUX QUESTIONS

Puis-je utiliser cet adaptateur Takahashi Multi CA-76 avec mon appareil photo reflex ?

Oui, cet adaptateur est conçu pour s'interfacer avec le correcteur de champ Takahashi FC/FS MFL1.04X et permet d'obtenir un tirage précis de 19 mm. Pour monter un appareil photo reflex, il faut généralement utiliser en complément une bague T Takahashi adaptée (par exemple la bague T grand champ FS-60). Cette configuration garantit le backfocus standard de 56 mm nécessaire pour une mise au point correcte et un champ corrigé, évitant ainsi les aberrations optiques.

Quel est l'intérêt du tirage de 19 mm indiqué pour cet adaptateur ?

Le tirage de 19 mm correspond à la distance mécanique entre la sortie de l'adaptateur et le foyer optimal lorsque le correcteur de champ est en place. Ce tirage est essentiel pour maintenir la correction optique apportée par le multi-flattener. Si ce tirage n'est pas respecté, vous risquez une dégradation de la qualité d'image, avec des étoiles plus allongées ou floues, car le correcteur ne fonctionnera pas à sa distance focale prévue.

Est-ce que cet adaptateur est compatible avec d'autres caméras que celles Takahashi ?

L'adaptateur propose une sortie filetage M52 mâle, qui est une norme courante, mais certaines caméras CMOS ou CCD peuvent avoir des filetages différents (comme M48 ou M42). Dans ce cas, un convertisseur de filetage optionnel est nécessaire pour assurer la compatibilité mécanique et le bon tirage. Il est donc important de vérifier le filetage de votre caméra et de prévoir l'adaptateur adéquat pour éviter tout problème de mise au point.

Est-ce que cet adaptateur ajoute du poids ou de l'encombrement important au montage ?

Non, cet adaptateur est très léger (30 g) et compact (25 mm de longueur pour 56 mm de diamètre), ce qui limite l'impact sur l'équilibre et la stabilité du tube optique FC-76. Son encombrement reste modéré, ce qui est important pour les montures légères ou les configurations où l'on cherche à minimiser les vibrations.

Pourquoi est-il important d'utiliser cet adaptateur spécifique avec le multi-flattener Takahashi ?

Le multi-flattener Takahashi corrige les aberrations de champ pour offrir une image nette sur un capteur ou un film. Pour que cette correction soit efficace, il faut respecter précisément la distance de backfocus (ici 56 mm). L'adaptateur Multi CA-76 garantit cette distance mécanique et assure une connexion sécurisée entre la lunette et le matériel photographique. Sans cet adaptateur, la distance pourrait être incorrecte, entraînant une perte de netteté et des aberrations sur les bords du champ.
