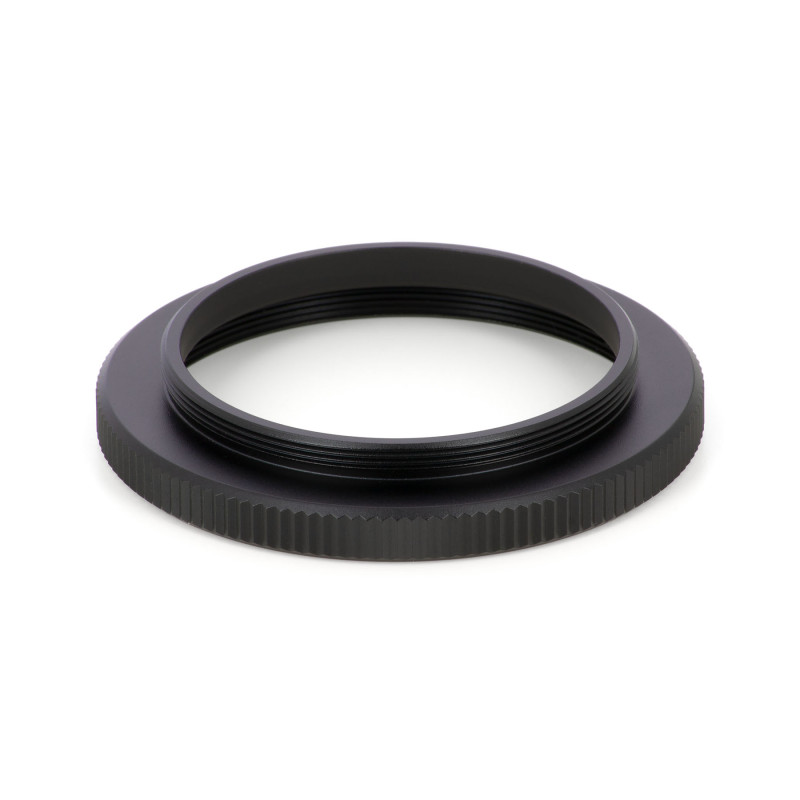

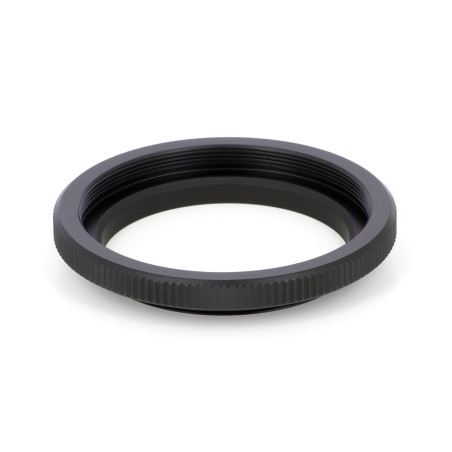

Bague Takahashi M52(F)-M48(M) tirage 1mm

Bague Takahashi M52(F)-M48(M) tirage 1mm

( Code : TATSB00261 )

Un adaptateur très court pour fixer les caméras CMOS sur le filetage M52 Takahashi

Entrée au filetage M52 femelle
Sortie au filetage M48 mâle
Tirage de seulement 1 mm

28,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'adaptateur CMOS Takahashi M52F-M48M 1mm

Cette bague de conversion est utilisée pour le montage des accessoires au filetage M48 derrière le filetage M52 habituellement proposé derrière certains réducteurs, correcteurs de champ et adaptateurs photo Takahashi CA-35. Elle permet de fixer des caméras CMOS (par exemple celles proposées par la marque ZWO) sans entraîner de tirage supplémentaire.

A titre d'exemple, le tirage de 55 mm nécessaire au montage d'une caméra ZWO derrière un adaptateur photo CA-35 au filetage M52 est respecté. Vous conservez ainsi la liberté de modifier votre train d'imagerie en suivant les préconisations de ZWO (remplacement de la bague de 21 mm d'épaisseur par une roue à filtres ou un tiroir, ou autre), sans avoir à vous soucier du montage Takahashi.

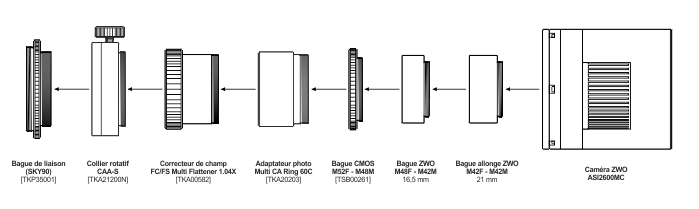

Montage d'une caméra ZWO ASI2600MC-P derrière une lunette Takahashi FS-60CP avec le correcteur de champ FC/FS MF1.04X. La bague TSB00261 assure la liaison entre l'adaptateur photo (Multi CA Ring 60C) et le train d'imagerie ZWO.

L'interface mécanique d'entrée est au filetage M52x0.75 femelle. L'interface mécanique de sortie est au filetage M48x0.75 mâle. Le tirage est de 1 mm.

Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

Tableau des caractéristiques

Caractéristiques mécaniques

Caractéristique	Adaptateur CMOS Takahashi M52F-M48M 1mm
Référence	TSB00261
Interfaces mécaniques en entrée	Filetage M52x0.75 femelle
Interface mécanique en sortie	Filetage M48x0.75 mâle
Tirage	1 mm
Dimensions	Diamètre : 61 mm. Epaisseur : 10 mm.
Poids	17 g

Schémas

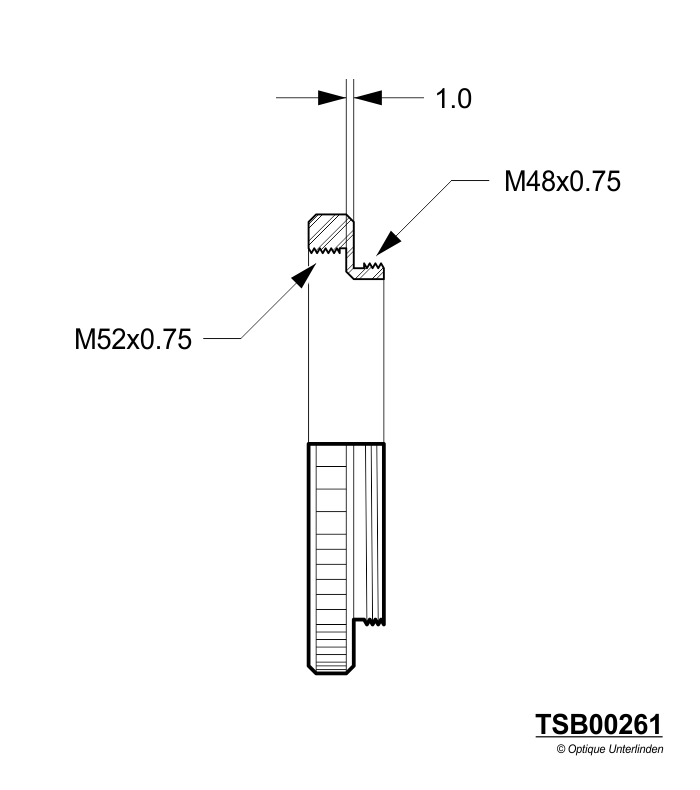

Demi-coupe

Filetages d'entrée, de sortie, et tirage de l'adaptateur CMOS Takahashi M52F-M48M 1mm

Contenu du produit

1 x adaptateur CMOS Takahashi M52F-M48M 1mm

FOIRE AUX QUESTIONS

Puis-je utiliser cette bague Takahashi M52F-M48M avec n'importe quelle caméra CMOS ?

Cette bague est conçue spécifiquement pour s'adapter aux caméras CMOS équipées d'un filetage M48, comme beaucoup de modèles ZWO. Elle assure une connexion mécanique précise entre un filetage femelle M52 Takahashi et un filetage mâle M48 standard. Cependant, il faut vérifier que votre caméra possède bien un filetage M48 et que le tirage optique de 1 mm correspond à vos besoins dans votre train optique pour éviter tout problème de mise au point.

Comment cette bague impacte-t-elle le tirage optique de mon train d'imagerie ?

Avec un tirage très court de seulement 1 mm, cette bague Takahashi est quasiment neutre en termes de distance mécanique ajoutée. Cela permet de respecter précisément le tirage total recommandé par les fabricants comme ZWO (généralement 55 mm pour un montage classique). Ainsi, vous pouvez insérer cette bague sans modifier la mise au point ou la nécessité d'ajuster d'autres éléments, ce qui est crucial pour garantir une image nette et conforme aux spécifications du matériel.

Est-ce que cette bague est compatible avec les adaptateurs photo Takahashi comme le CA-35 ?

Oui, cette bague est spécialement développée pour se monter derrière certains adaptateurs photo Takahashi, notamment le CA-35, qui ont un filetage M52 femelle. Elle permet de fixer directement des accessoires avec filetage M48, comme les caméras CMOS, sans créer de tirage supplémentaire ni besoin de bagues intermédiaires. Cela simplifie le train optique et évite les risques de jeu ou de désalignement.

Cette bague est-elle lourde ou encombrante pour une configuration portable ?

Avec un poids très léger de 17 grammes et une épaisseur totale de 10 mm (dont 6 mm d'épaisseur utile), cette bague est compacte et n'ajoute quasiment pas de volume ni de masse à votre installation. Elle est donc parfaitement adaptée aux configurations portables ou aux petites lunettes où chaque gramme compte pour la stabilité de la monture et la facilité de transport.

Pourquoi est-il important d'utiliser un adaptateur de qualité comme celui-ci pour le montage des caméras ?

Un adaptateur mécanique précis comme cette bague Takahashi garantit un alignement rigide et sans jeu entre la caméra et le reste du train optique. Cela évite les vibrations, le décalage de l'image ou les problèmes de mise au point. De plus, un tirage optique respecté est essentiel pour limiter les aberrations et obtenir une image nette, surtout en astrophotographie où chaque millimètre compte dans la chaîne optique.
