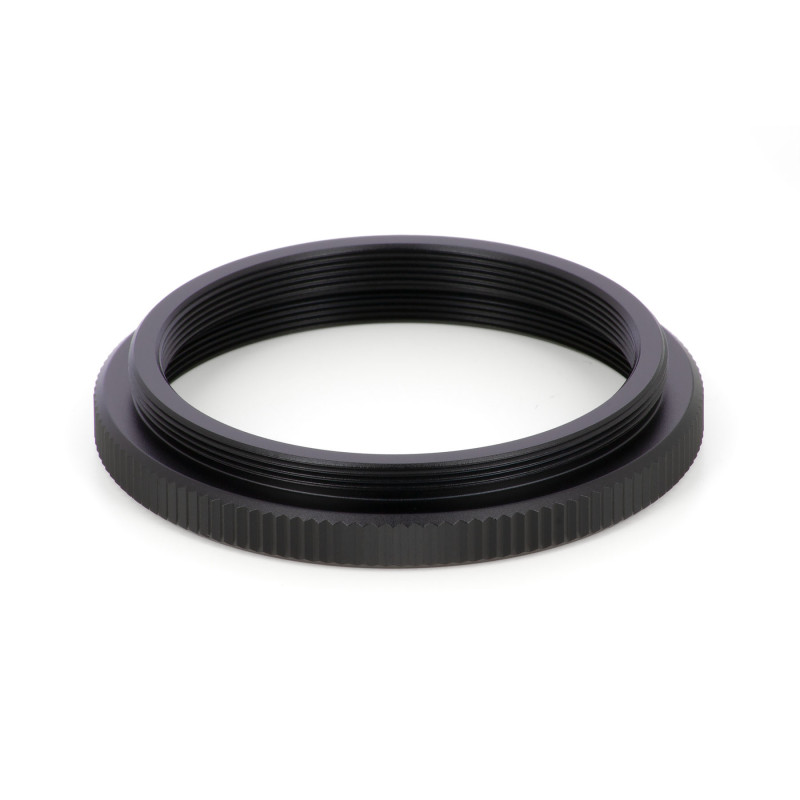

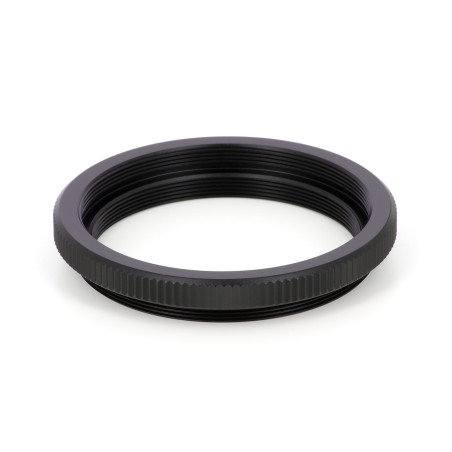

Bague Takahashi M52(F)-M54(M) tirage 1mm

Bague Takahashi M52(F)-M54(M) tirage 1mm

( Code : TATSB00262 )

Un adaptateur M54 très court pour fixer les caméras CMOS sur le filetage M52 Takahashi

Entrée au filetage M52 femelle
Sortie au filetage M54 mâle
Tirage de seulement 1 mm

22,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'adaptateur CMOS Takahashi M52F-M54M 1mm

Cette bague de conversion est utilisée pour le montage des accessoires au filetage M54 derrière le filetage M52 habituellement proposé derrière certains réducteurs, correcteurs de champ et adaptateurs photo Takahashi CA-35. Elle permet de fixer des caméras CMOS (par exemple celles proposées par la marque ZWO) et leurs accessoires au filetage M54 sans entraîner de tirage supplémentaire.

A titre d'exemple, le tirage de 55 mm nécessaire au montage d'une caméra ZWO derrière un adaptateur photo CA-35 au filetage M52 est respecté. Vous conservez ainsi la liberté de modifier votre train d'imagerie en suivant les préconisations de ZWO (remplacement de la bague de 21 mm d'épaisseur par une roue à filtres ou un tiroir, un dispositif de cadrage électrique, etc.), sans avoir à vous soucier du montage Takahashi.

L'interface mécanique d'entrée est au filetage M52x0.75 femelle. L'interface mécanique de sortie est au filetage M54x0.75 mâle. Le tirage est de 1 mm.

Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques. ATTENTION ! Si vous utilisez cette bague avec d'autres accessoires que ceux de la marque Takahashi, sachez que le tirage de 1 mm n'est obtenu que si l'accessoire précédant la bague TSB00262 vient en appui interne (reportez-vous à la demi-coupe). Si l'accessoire s'appuie sur la face d'entrée externe, le tirage est de 6 mm. En cas de doute, n'hésitez pas à nous contacter.

Tableau des caractéristiques

Caractéristiques mécaniques

Caractéristique	Adaptateur CMOS Takahashi M52F-M54M 1mm
Référence	TSB00262
Interfaces mécaniques en entrée	Filetage M52x0.75 femelle
Interface mécanique en sortie	Filetage M54x0.75 mâle
Tirage	1 mm
Dimensions	Diamètre : 61 mm. Epaisseur : 10 mm.
Poids	19 g

Schémas

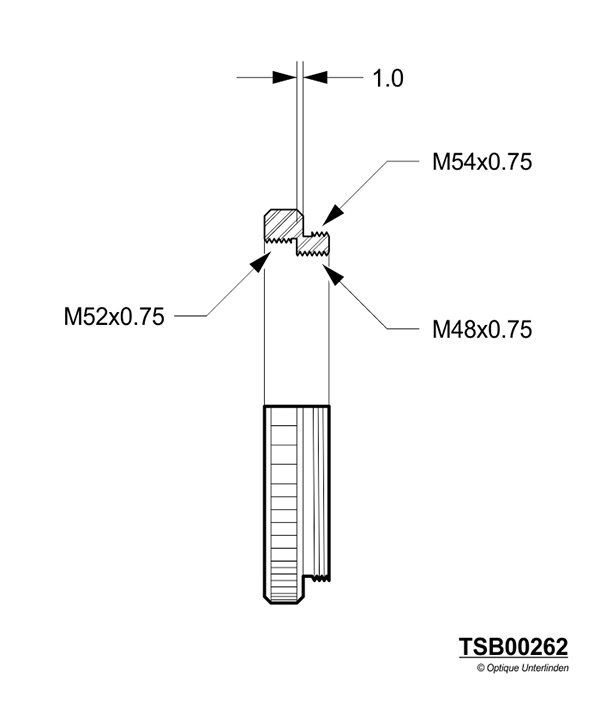

Demi-coupe

Filetages d'entrée, de sortie, et tirage de l'adaptateur CMOS Takahashi M52F-M54M 1mm

Contenu du produit

1 x adaptateur CMOS Takahashi M52F-M54M 1mm

FOIRE AUX QUESTIONS

Puis-je utiliser cette bague Takahashi M52F-M54M pour fixer une caméra ZWO sur mon télescope Takahashi sans modifier le tirage optique ?

Oui, cette bague est conçue pour maintenir le tirage optique recommandé de 55 mm nécessaire au montage des caméras ZWO derrière un adaptateur Takahashi CA-35 avec filetage M52. Son tirage de seulement 1 mm permet d'ajouter la caméra M54 sans allonger le chemin optique, ce qui est crucial pour conserver la qualité d'image et la mise au point.

Quelles précautions prendre si j’utilise cette bague avec des accessoires non Takahashi ?

Le tirage de 1 mm est garanti uniquement si l'accessoire précédant la bague s'appuie en interne sur l'interface d'entrée M52. Si l'accessoire est simplement posé en appui externe, le tirage total peut atteindre 6 mm, ce qui peut compromettre la distance focale et la mise au point. Il est donc important de vérifier le mode d'appui mécanique pour éviter tout décalage optique.

Est-ce que cette bague ajoute du poids significatif à mon train optique ?

Avec un poids de seulement 19 grammes, cette bague est très légère et n’ajoute quasiment aucune charge supplémentaire à la monture. Cela permet de ne pas affecter la stabilité ou l’équilibre du télescope, ce qui est un facteur important en astrophotographie surtout avec des montures légères ou des configurations équilibrées.

Pourquoi est-il important que la bague ait un tirage aussi court (1 mm) ?

Le tirage correspond à la distance entre la surface de fixation et le capteur. Un tirage trop long modifie la position du plan focal, empêchant d’atteindre la mise au point correcte ou dégradant la qualité d’image. Un tirage court et précis comme 1 mm assure que la caméra CMOS est positionnée exactement là où l’optique est prévue pour offrir un rendu optimal.

Est-ce que la bague est compatible avec toutes les montures Takahashi ?

Cette bague s’adapte mécaniquement aux accessoires Takahashi équipés d’un filetage M52x0,75 en entrée et M54x0,75 en sortie. Elle est donc compatible avec les tubes et accessoires Takahashi utilisant ces filetages, notamment les réducteurs et correcteurs CA-35. Pour d’autres systèmes ou marques, il faut vérifier la compatibilité mécanique et le type d’appui pour garantir le bon tirage.
