Caméra monochrome ZWO ASI678MM

ZWO
(Code: ZWASI678MM)
439,00 €
500g
En Stock
paiement_securisé
Paiement 100% sécurisé

Monético CIC Paiement, Paypal, Paiement en 3 fois sans frais.

livraison
Livraison express

Retrait en magasin, Colissimo, Chronopost, Transporteur (palette). France et Europe

boutique
Notre magasin

Du lundi au vendredi, de 9h à 12h et de 14h à 19h.

Le samedi, de 9h à 12h et de 14h à 18h

savoir_faire_sav
Notre savoir-faire

Toute l'expérience d'Optique Unterlinden

à votre service

Une caméra CMOS monochrome non refroidie de dernière génération

  • Capteur CMOS 1/1.8" Sony IMX678 de 8.4 millions de pixels (2µ)
  • Jusqu'à 47 img/s en pleine résolution
  • Convertisseur analogique/numérique 12 bits
  • Pour l'imagerie planétaire, le visuel assisté ou le "lucky imaging"
  1. Tout savoir sur la caméra ZWO ASI678MM

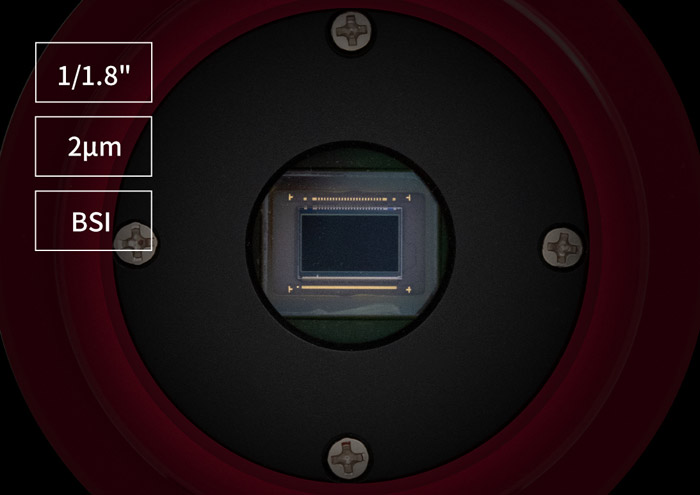

    La caméra ZWO ASI678MM est équipée d'un capteur CMOS monochrome de 8.4 millions de pixels (3840 x 2160 px) et de 8.9mm de diagonale, au format 16:9. A pleine résolution, la vitesse maximale d'acquisition atteint 47 images/seconde avec une dynamique sur 12 bits. Doté des dernières technologies de l'architecture de capteur STARVIS 2 proposée par Sony, la caméra propose des fonctionnalités de dernière génération : une absence complète d'electroluminescence, une plage dynamique large, une très grande sensibilité dans le proche infrarouge, un courant d'obscurité et un bruit de lecture très faibles.

    Caractéristiques principales de la caméra ZWO ASI678MM

    Avec son capteur couleur au format 1/1.8", la caméra ZWO ASI678MM est adaptée à l'imagerie planétaire à haute vitesse d'acquisition. Vous obtiendrez ainsi de magnifiques photographies des planètes tout en vous affranchissant des aléas de la turbulence atmosphérique. Grâce à sa sensibilité aux faibles lumières, la 678MM donne d'excellents résultats en visuel assisté ou en imagerie du ciel profond suivant la technique du "lucky imaging" (acquisition rapide en rafale puis empilage de très nombreuses images du ciel profond).

    L'IMX678 possède des pixels carrés de seulement 2µm de côté. Avec des pixels aussi petits, il est très important de calculer l'échantillonnage résultant de votre configuration en fonction de vos conditions d'observation et de votre seeing. Au besoin, vous devrez adapter la focale de l'instrument ou faire du binning, de façon à ne pas trop suréchantillonner les images.

    Performances du capteur

    Conçu par Sony pour des applications de surveillance et de sécurité, le capteur IMX678 est bâti sur l'architecture technique STARVIS 2. Cette dernière intègre de puissantes fonctionnalités permettant l'obtention d'images lumineuses et contrastées, avec une dynamique importante, y compris dans des conditions d'éclairage extrêmement limitées. La plus importante est l'utilisation d'une structure opto-électronique dite "back-illuminated" (ou BSI, Backside Illumination sensor). Toute l'électronique du capteur est placée sous les photosites ; la distance à franchir par la lumière dans le capteur est réduite, ainsi que le blocage des photons par les éléments électroniques non photosensibles. La sensibilité est très fortement augmentée, même en condition de très faible luminosité. Le capteur se révèle aussi extrêmement efficace dans le proche infrarouge (NIR), une bande spectrale prisée par les astrophotographes planétaires pour sa sensibilité moindre à la turbulence atmosphérique. Cette structure étagée permet de placer davantage d'électronique dans le capteur lui-même, telle que les ADC, minimisant ainsi les artefacts et le bruit.

    En comparaison des anciennes générations de capteurs Sony, l'IMX678 offre un bruit de lecture très faible et un courant d'obscurité réduit,améliorant sensiblement le rapport signal/bruit. En comparant deux images de noir, on constate que l'image de l'ASI678MM est moins bruitée et plus douce.

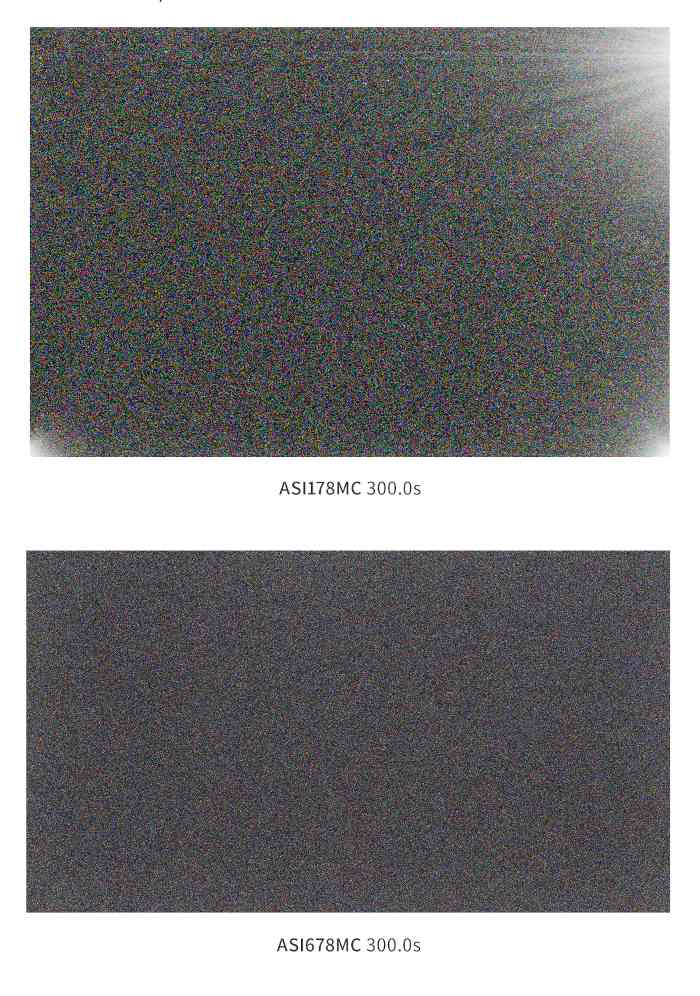

    Electroluminescence comparée entre les caméras ZWO ASI178 et ASI678, sur une image de noir (pose unitaire de 300s). L'électroluminescence est totalement absente sur l'ASI678 et le bruit est réduit

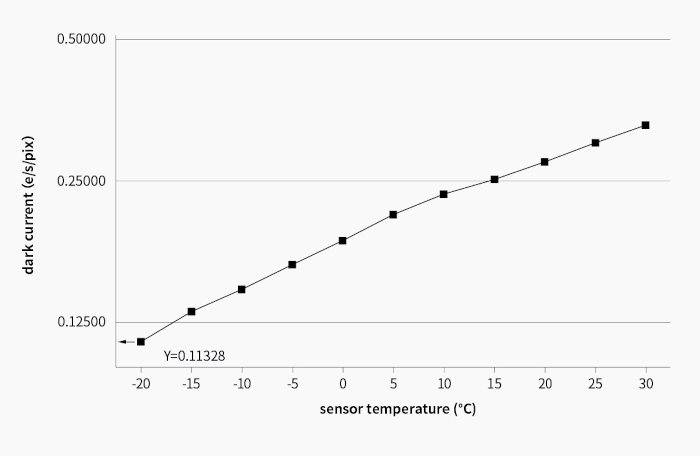

    Courant d'obscurité comparé d'une caméra ASI678, en fonction de la température. Le courant d'obscurité est exprimé en électron par seconde et par pixel

    Le rendement quantique et le bruit de lecture sont les deux paramètres les plus importants pour mesurer les performances d'une caméra. Un haut rendement quantique et un faible bruit de lecture sont des conditions nécessaires à l'amélioration sensible du rapport signal/bruit.

    Rendement quantique relatif du capteur de la caméra couleur ASI678MM en fonction de la longueur d'onde

    Le bruit de lecture est la somme de plusieurs composantes : le bruit thermique des photosites, les bruits liés à l'électronique du capteur et le bruit de quantification issu des étages de conversion analogique/numérique. Plus ce bruit de lecture est faible, meilleurs sont les rédultats ; un travail technologique est donc réalisé à chaque niveau afin de le réduite au maximum. En sortie, la caméra intègre un dispositif HCG (High Conversion Gain) qui peut réduire le bruit de lecture à gain élevé tout en conservant la grande dynamique que vous obtiendriez à faible gain. Ce mode HCG s'active automatiquement dès que le gain atteint 182.

    Capacité du pixel, gain, gamme dynamique et bruit de lecture de la caméra ZWO ASI678MM

    Comparaison entre ASI678 et ASI178

    La caméra ZWO ASI678 est considérée comme une évolution du modèle ASI178 avec, entre autres, une absence d'électroluminescence, un courant d'obscurité et un bruit de lecture réduits. Le tableau ci-après reprend les caractéristiques principales des caméras ZWO ASI678 et ASI178.

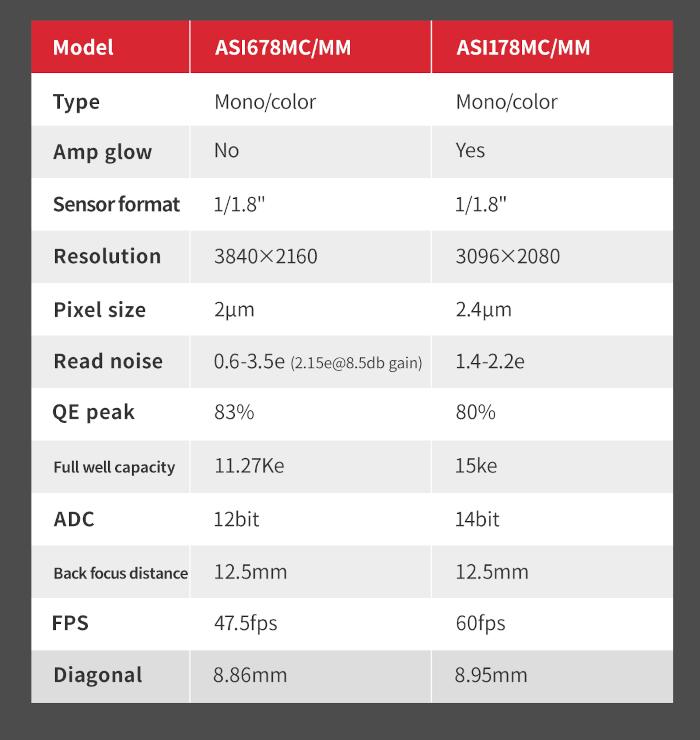

    Comparatif des caractéristiques principales des caméras ZWO ASI678 et ASI178

    La mécanique de montage

    L'ASI678MM possède un filetage d'entrée de type M42 femelle ; le backfocus est de 12.5mm. Un convertisseur mécanique M42 vers 31.75mm mâle est livré, ainsi qu'un cordon USB de 2m de longueur et un cordon d'autoguidage ST4. ZWO offre aussi un objectif de 2.5mm de focale, de bonne facture. Ainsi équipée, la caméra peut donc aussi faire office de caméra All-Sky pour la surveillance du ciel.

    Les logiciels

    Comme pour la totalité des caméras de la marque ZWO, le principal logiciel de commande de la caméra et le plus complet est ASIStudio, librement téléchargeable sur le site du fabricant ZWO. La marque propose aussi un SDK (Software Development Kit) gratuit de telle sorte que de nombreux logiciels, gratuits ou payants, prennent en charge nativement les caméras ZWO : Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Nous vous invitons à vous reporter aux documentations spécifiques de ces logiciels pour connaître leur niveau de compatibilité ou à visiter le site Internet ZWO pour en obtenir une liste exhaustive.

    ZWO propose aussi un pilote unifié ASCOM pour le pilotage de tous ses accessoires au travers de la plateforme ASCOM/Alpaca. Ce pilote est librement téléchargeable sur le site de ZWO.

    Pour les utilisateurs Linux et Mac, des pilotes Indi ou Indigo sont gratuits et disponibles sur les sites Internet de ces plateformes. Le pilotage s'effectue ensuite par l'intermédiaire des logiciels KStars/Ekos (sous Linux) et AstroImager/AstroTelescope proposés par l'éditeur CloudMakers (sous Mac). Enfin, les caméras ZWO sont accessibles par le biais de pilotes vidéos comme DirectShow ou TWAIN. Pour plus de détails, visitez le site Internet ZWO.

    Pour aller plus loin : nos articles de blog

  2. Caractéristiques électroniques

    Caractéristiques Caméra ZWO ASI678MM
    Capteur
    Capteur CMOS Sony IMX678
    Type de capteur Monochrome
    Format du capteur 1/1.8"
    Taille de la matrice 3840 x 2160 px
    Dimensions d'un pixel 2.0 x 2.0µm
    Dimensions de la matrice 7.7 x 4.3mm (diagonale : 8.86mm)
    Capacité du pixel 11 270 e-
    Electronique
    Convertisseur A/N 12 bits
    Gain 2.75 e-/ADU
    Bruit de lecture 0.6 à 2.7 e-
    Obturateur Electronique, type "Rolling shutter"
    Plage de temps de pose 32µs à 2000s
    Refroidissement
    Type de refroidissement Passif
    Régulation du refroidissement Non
    Refroidissement par eau Non
    Connectique
    Interface informatique USB 3.0 Type-B SuperSpeed
    Interface d'autoguidage Oui. RJ12 compatible ST4
    Interfaces additionnelles Aucune
    Alimentation électrique 5V, par le port USB

    Caractéristiques mécaniques

    Caractéristiques Caméra ZWO ASI678MM
    Backfocus 12.5mm
    Entrée mécanique Filetage M42x0.75 femelle
    Hublot de protection Vitre anti-IR D21
    Dimensions (dia. x H) 62mm x 37.1mm
    Poids 126g

    Schémas

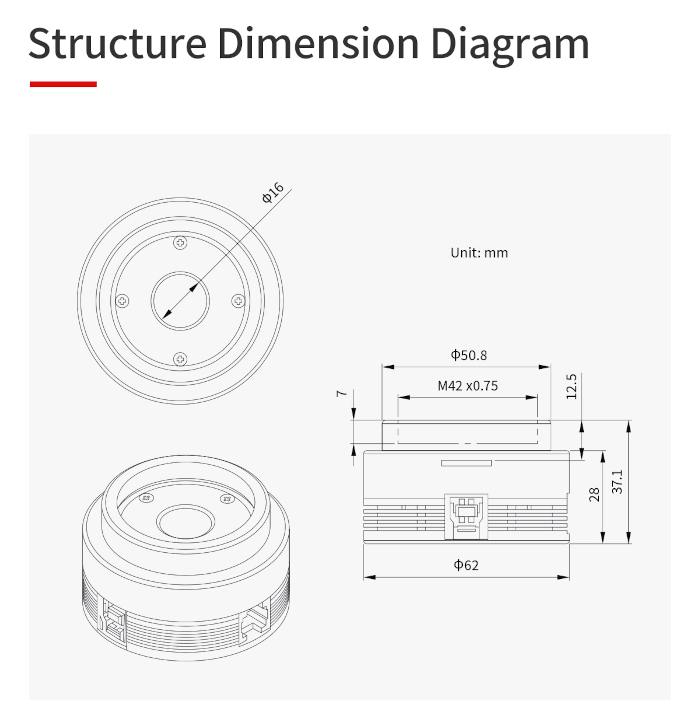

    Dimensions et côtes de la caméra ZWO ASI678MM

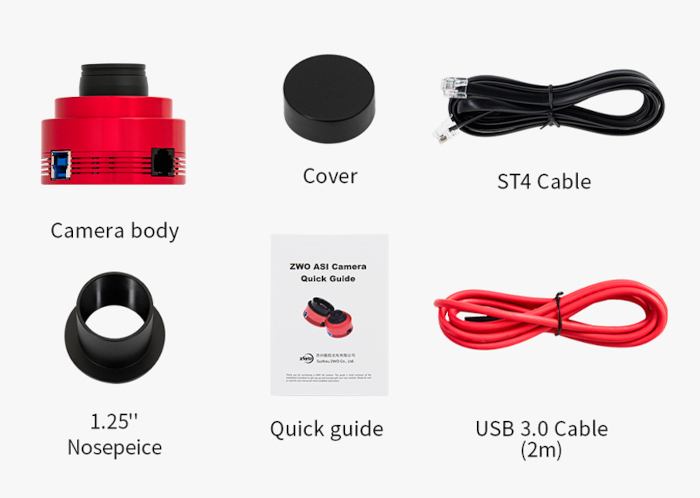

    • 1x Caméra couleur ZWO ASI678MM
    • 1x Objectif fish-eye CCTV 2.5mm
    • 1x Cordon USB3 (2m)
    • 1x Cordon d'autoguidage ST4
    • 1x Adaptateur M42x0.75 mâle vers coulant 31.75mm mâle, avec bouchon
