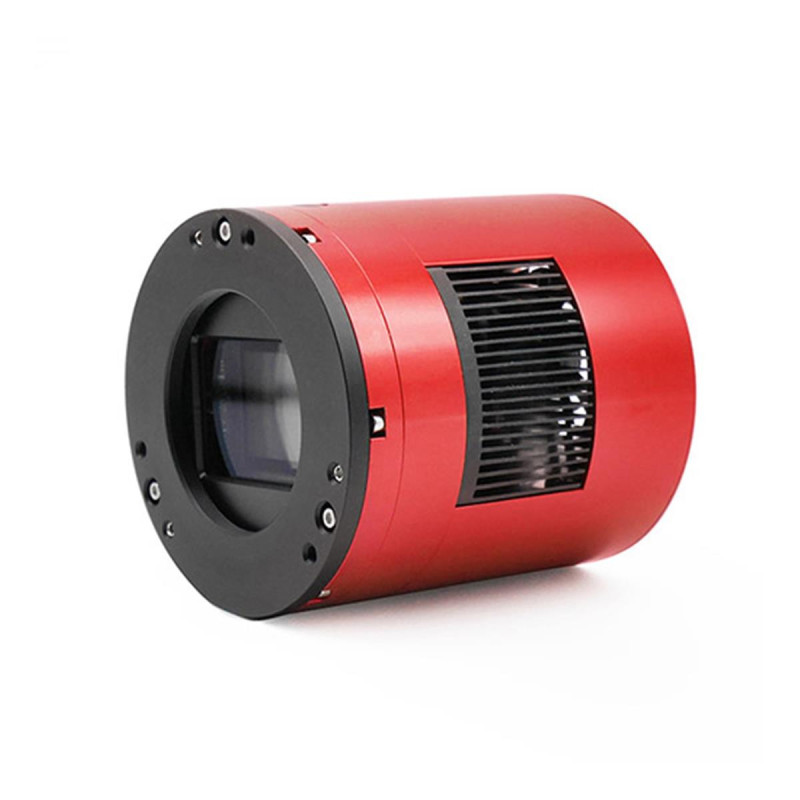

Caméra refroidie monochrome ZWO ASI6200MM-P

Tout savoir sur la caméra ZWO ASI16200MM-Pro monochrome refroidie

Forte de ces nombreuses années d'expérience, la société chinoise ZWO (Zhen Wang Optical) dote sa gamme de caméra ciel profond d'un modèle de capteur plein format monochrome/couleur. Le modèle ASI6200MM-Pro est équipé d'un capteur au plein format (24x36) de 62 millions de pixels (9576 x 6388px). Le refroidissement sous la température ambiante de 35°C est obtenu grâce à l'action d'un module Peltier et d'un ventilateur silencieux.

Muni d'un port USB 3.0, les caméras ZWO refroidies permettent également l'imagerie planétaire à très haute vitesse. Il est a noté également une élément très important : l'absence d'effet pré-ampli habituellement présent sur les capteurs CMOS; ce qui permet d'obtenir des brutes sans défaut dû à l'électroluminescence.

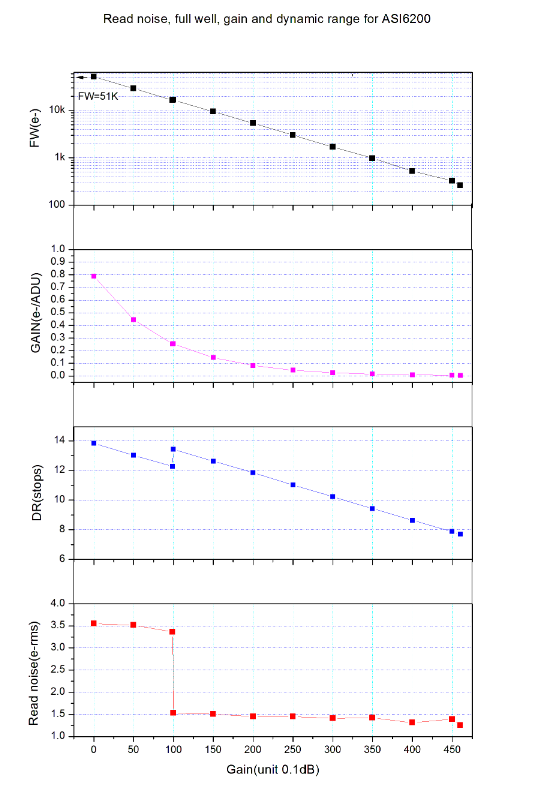

Courbes de transmission

Un capteur de nouvelle génération

Le capteur IMX455 rétro-éclairé de Sony améliore la sensibilité et la réduction du bruit - les facteurs clés pour améliorer la qualité de l'image, tout en réalignant radicalement leur structure fondamentale de pixels de l'éclairage frontal à l'éclairage arrière. Il a conservé les avantages des capteurs d'images CMOS, tels que la faible consommation d'énergie et le fonctionnement à grande vitesse.

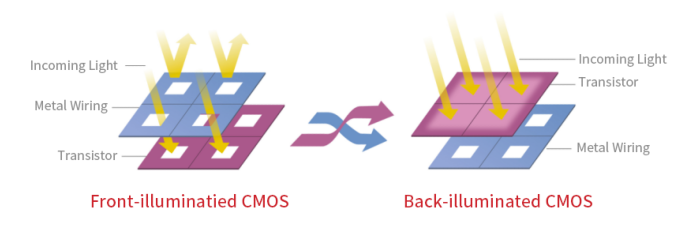

Avec une structure d'éclairage frontal classique, le câblage et les transistors métalliques à la surface du substrat de silicium qui forment la zone photosensible du capteur (photodiode) empêchent la collecte de photons effectuée par la lentille sur puce. Une structure rétro-éclairée minimise la dégradation de la sensibilité à la réponse de l'angle optique, tout en augmentant la quantité de lumière qui entre dans chaque pixel en raison de l'absence d'obstacles tels que le câblage métallique et les transistors qui ont été déplacés à l'arrière du substrat de silicium.

Sony a récemment développé une structure de photodiode unique et une lentille sur puce optimisée pour les structures rétro-éclairées, qui permet d'obtenir une sensibilité plus élevée et un bruit aléatoire plus faible sans lumière en réduisant le bruit, le courant d'obscurité et les pixels défectueux par rapport à la structure conventionnelle à éclairage frontal.

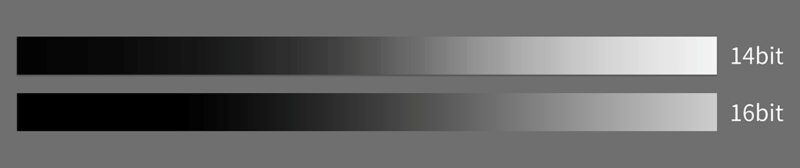

Convertisseur ADC 16bits

Le convertisseur 16bits de la ASI6200 permet une palette de nuances bien plus étendues et permet de gagner en profondeur.

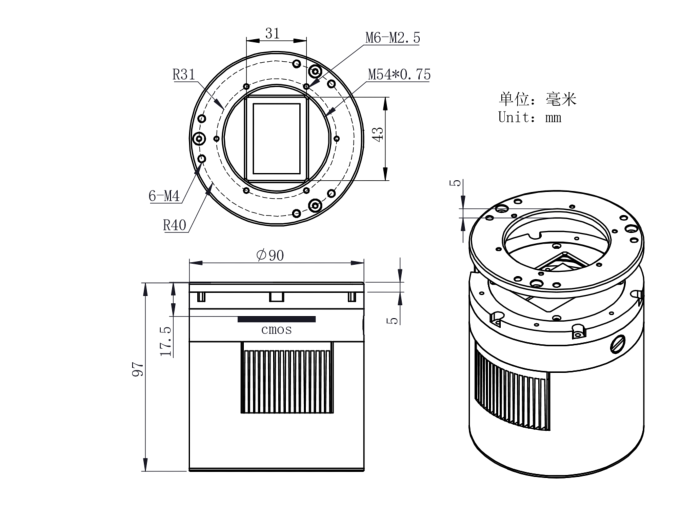

Schéma technique

Logiciels

Les pilotes, le logiciel d'acquisition et le mode d'emploi (en anglais) sont disponibles en téléchargement sur le site internet de ZWO Software ZWO. L'ASI6200MM-Pro est compatible avec Windows, Linux, Arm-linux, Mac OSX. Un pilote ASCOM est disponible. Toutefois, il nécessite l'installation préalable du SDK (Software Development Kit) de ZWO, librement téléchargeable sur leur site.

Pour l'acquisition de vidéos planétaires, le logiciel FireCapture, proposé gratuitement par Torsten Edelmann, prend en charge nativement les caméras ZWO.
