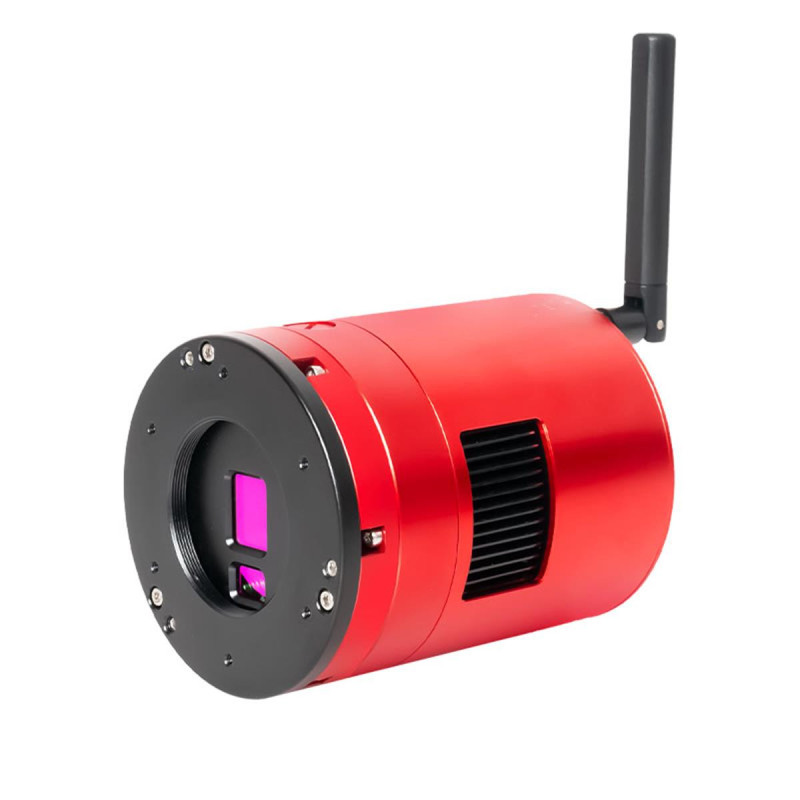

Caméra refroidie couleurs ZWO ASI585MC-AIR
Caméra refroidie couleurs ZWO ASI585MC-AIR
Caméra refroidie couleurs ZWO ASI585MC-AIR
Caméra refroidie couleurs ZWO ASI585MC-AIR
Caméra refroidie couleurs ZWO ASI585MC-AIR

Caméra refroidie couleurs ZWO ASI585MC-AIR

( Code : ZWASI585MC-AIR )

La caméra 3 en 1 : Photographie, Guidage et Contrôle à distance

  • Après la ASI2600 c'est au de l'ASI585 d'avoir une version avec ASIAIR intégré
  • Capteur CMOS 1/1.2" couleur Sony IMX585 de 8.3 millions de pixels (2.9µ)
  • Capteur d'autoguidage CMOS 1/1.8" monochrome SmartSens SC2210 de 2 millions de pixels (4µm)
  • Pour l'imagerie du ciel profond, avec autoguidage intégré
  • Refroidissement thermoélectrique jusqu'à -35°C sous l'air ambiant
  • Pour l'imagerie du ciel profond, solaire et lunaire
  • Limitation au minimum du nombre de câbles
  • Cette caméra nécessite une alimentation 11-15v pour fonctionner
832,50 €
Sur commande, contactez-nous pour connaître le délai de livraison
ou payer en
Method Confidis

Tout savoir sur la caméra couleur ZWO ASI585MC-AIR

La caméra ZWO ASI585MC-AIR est une caméra 3-en-1, qui combine 2 capteurs dans la même caméra, l'un pour l'imagerie et l'autre pour l'autoguidage et un contrôle à distance. Le capteur principal d'imagerie est un CMOS couleur de 8.3 millions de pixels (3840 x 2160 px) et de 12.84 mm de diagonale. A pleine résolution, la vitesse maximale d'acquisition atteint 10 images/seconde avec une dynamique sur 12 bits. Doté des dernières technologies de l'architecture de capteur STARVIS proposée par Sony, la caméra propose des fonctionnalités de dernière génération : une absence complète d'electroluminescence, des pixels de haute capacité, une plage dynamique large et un bruit de lecture très faible.

Le capteur d'autoguidage est situé en parallèle du capteur d'imagerie. Il s'agit du même capteur monochrome SmartSens SC2210 que celui de la caméra de guidage ASI220MM Mini.

Caractéristiques principales de la caméra ZWO ASI585MC-Pro

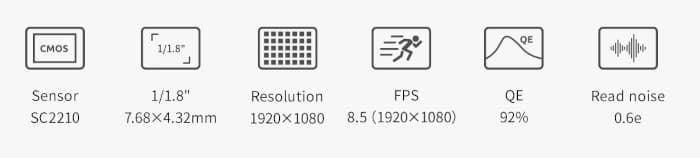

Caractéristiques principales de la caméra d'autoguidage intégrée à la ZWO ASI2600MC-AIR

Avec son capteur au format 1/1.2", la caméra ZWO ASI585MC-PRO est adaptée à l'imagerie lunaire et solaire. Elle peut aussi être utilisée comme caméra "All-Sky" (surveillance de la couverture nuageuse pour un observatoire), pour la capture des météores ou le suivi des phénomènes météorologiques. Grâce à son système de refroidissement elle offre la possibilité d'imager le ciel profond (nébuleuses / galaxies) en longue pose.

Remarque importante : Toutes les caméras ZWO ASI équipées d'un refroidissement thermoélectrique doivent être alimentées électriquement par une alimentation à courant continu dédiée ; l'alimentation 5V du port USB ne suffit pas. Nous vous recommandons d'utiliser soit une alimentation 220V/12V délivrant au minimum 3A, soit une alimentation par batterie au lithium délivrant une tension comprise entre 11V et 15V.

Le connecteur d'alimentation est de type 5.5x2.1mm, avec le pôle positif au centre. L'utilisation de dispositifs offrant des tensions en dehors de la plage de tension 11V-15V peut endommager gravement et définitivement les caméras. L'alimentation peut se faire aussi via les montures AM3 et AM5.

Une caméra 3-en-1

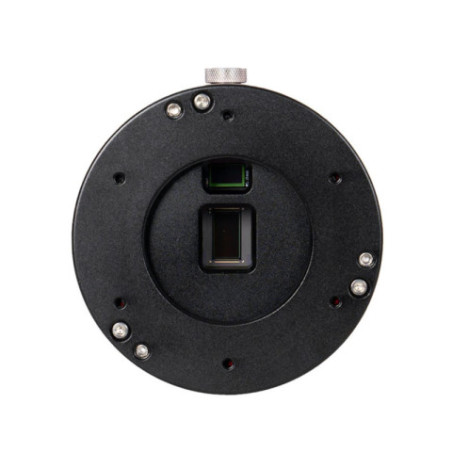

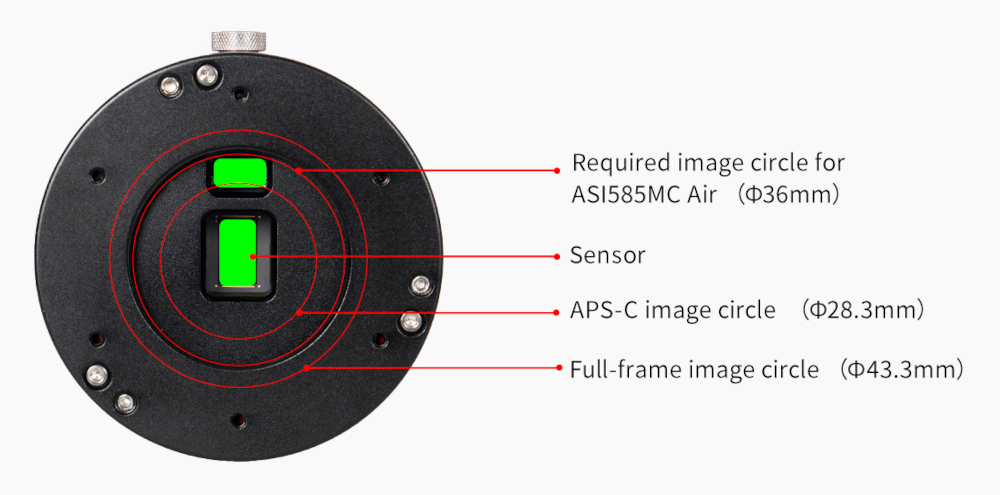

Le modèle ZWO ASI2600MC-AIR contient 2 capteurs. Le capteur principal est le capteur d'imagerie. Le capteur secondaire est le capteur d'autoguidage. Il est placé à côté du capteur principal et récupère une petite partie du champ périphérique de l'instrument. Bien que décentrée, et parfois déformée par les aberrations optiques de l'instrument, l'image obtenue est suffisante pour y détecter une étoile de guidage ; les capteurs CMOS actuels sont très sensibles et peuvent saisir des étoiles de magnitude importante en 1 ou 2 secondes de pose.

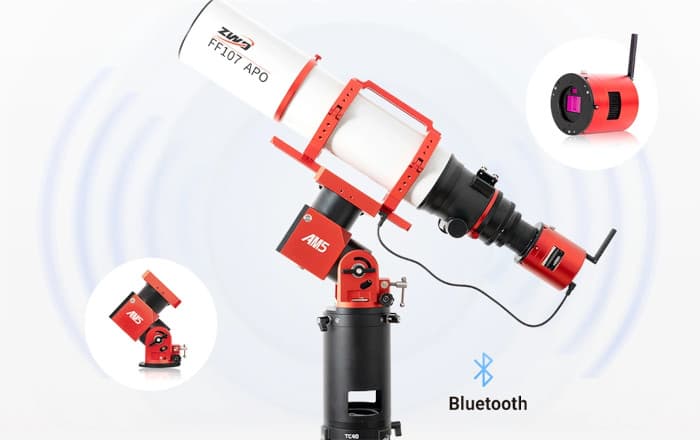

Exemple de configuration similaire : Monture ZWO AM5 avec lunette FF107 APO et caméra ZWO ASI2600MC-AIR

L'intégration des deux fonctions dans la même caméra réduit la connectique et augmente la vitesse. Diviseur optique et caméra de guidage deviennent inutiles. L'ajout de l'ASIAIR évite d'utiliser un câble pour transférer les images. Seul le câble d'alimentation est nécessaire. Grâce à une antenne qui transmet les informations en Wifi ou Bluetooth vous pouvez piloter votre caméra directement depuis un smartphone, PC portable ou tablette. A l'aide du logiciel gratuit ZWO ASIAIR contrôlez le temps de pose, le nombre de poses et toutes les fonctionnalités de la caméra. Vous pouvez empiler à la volée "Live Stacking" les images pour obtenir un résultat très rapidement. Contrôlez en même temps avec le logiciel ASIAIR votre monture ou moteur de mise au point électronique. Gagnez en efficacité et facile d'utilisation !

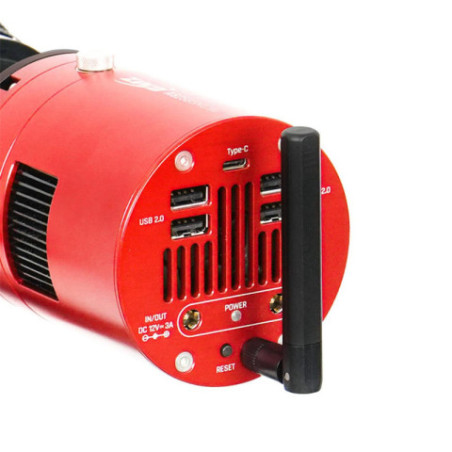

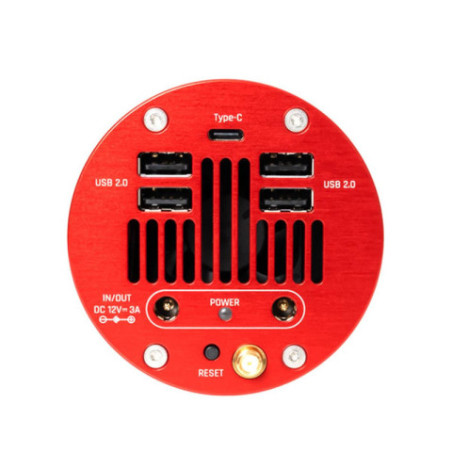

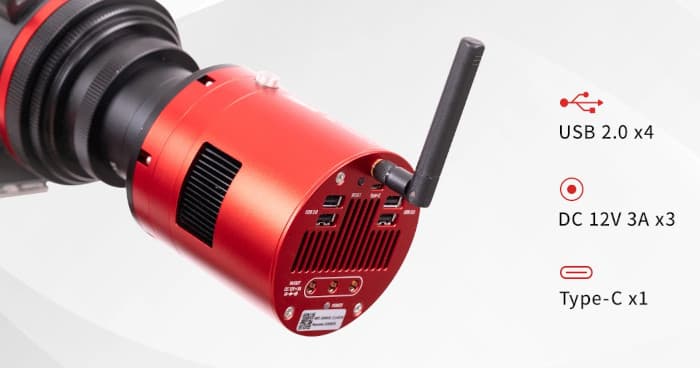

Vue du bloc arrière : Antenne Wifi - 4x USB2.0 - Entrée pour l'alimentation - Port USB Type-C (pour transférer plus rapidement les fichiers si besoin)

Performances du capteur

Conçu par Sony pour des applications de surveillance et de sécurité, le capteur IMX585 est bâti sur l'architecture STARVIS 2. Cette dernière intègre de puissantes fonctionnalités permettant l'obtention d'images lumineuses et contrastées, avec une dynamique importante, y compris dans des conditions d'éclairage extrêmement limitées. La technologie principale consiste en un éclairage par l'arrière des photosites ; le capteur est dit "back-illuminated" (ou BSI, Backside Illimination sensor). Cette technique réduit la distance à franchir par la lumière dans le capteur et réduit le blocage des photons par les éléments électroniques non photosensibles. La sensibilité est très fortement augmentée, même en condition de très faible luminosité. Le capteur se révèle aussi extrêmement efficace dans le proche infrarouge (NIR), une bande spectrale prisée par les astrophotographes planétaires pour sa sensibilité moindre à la turbulence atmosphérique.

Le capteur de guidage utilisé dans la caméra ZWO ASI585MC-AIR est celui de l'ASI220MM Mini. Il s'agit d'un CMOS monochrome SC2210 de 1920 x 1080px proposé par le fabricant chinois SmartSens. La sensibilité est très élevée et le rendement quantique atteint 92% à 500nm de longueur d'onde, avec un bruit de lecture de 0.84e-. Le capteur de guidage ne bénéficie pas du refroidissement de la caméra.

Capteur de guidage SmartSens SC2210

Le rendement quantique et le bruit de lecture sont les deux paramètres les plus importants pour mesurer les performances d'une caméra. Un haut rendement quantique et un faible bruit de lecture sont des conditions nécessaires à l'amélioration sensible du rapport signal/bruit.

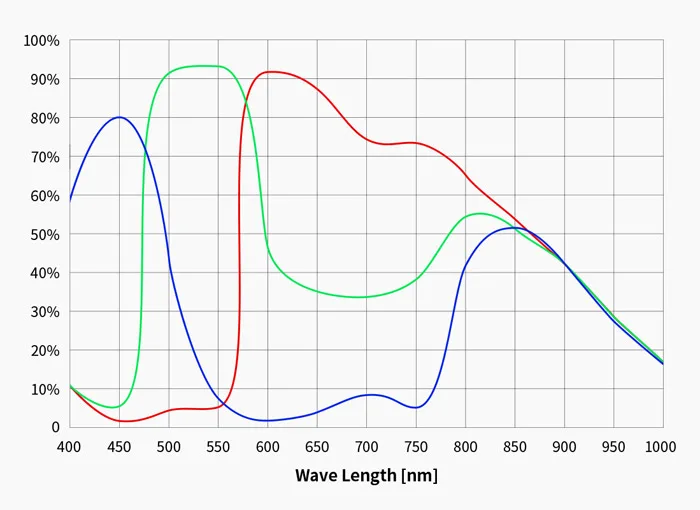

Rendement quantique équivalent du capteur de la caméra couleur ASI585MC-AIR en fonction de la longueur d'onde

La caméra intègre un dispositif HCG (High Conversion Gain) qui peut réduire le bruit de lecture à gain élevé tout en conservant la grande dynamique que vous obtiendriez à faible gain. Ce mode HCG s'active automatiquement dès que le gain atteint 252.

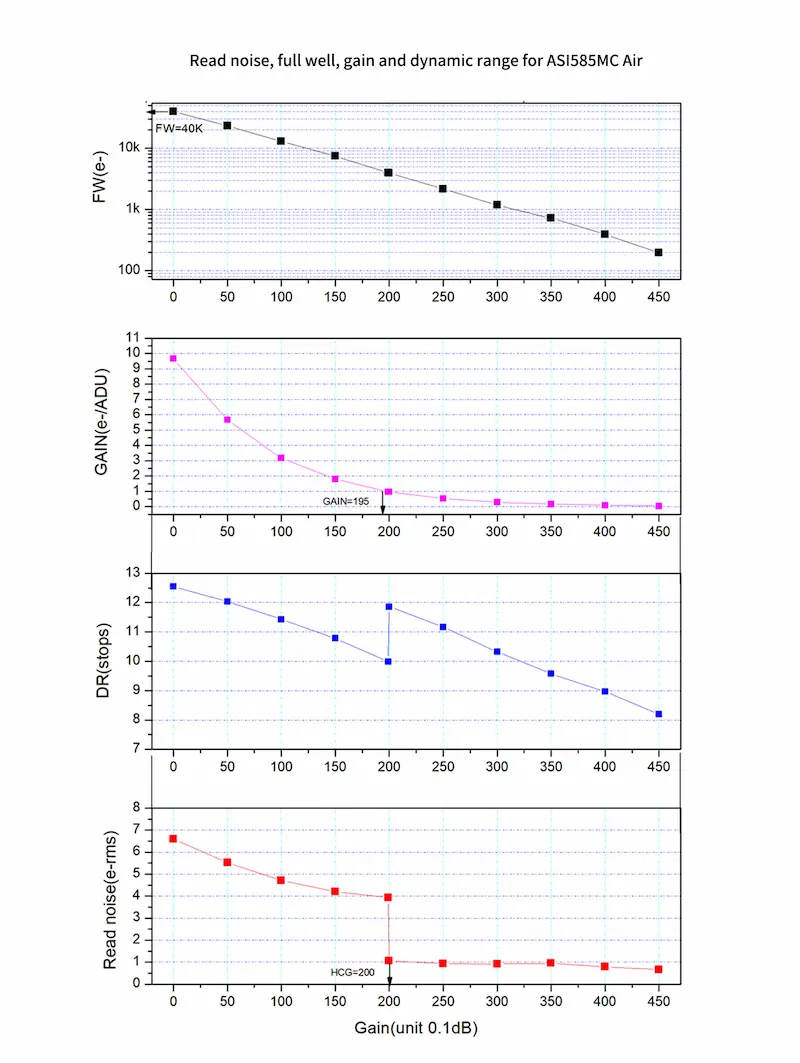

Capacité du pixel, gain, gamme dynamique et bruit de lecture de la caméra ZWO ASI585MC-AIR

Comparaison entre ASI585MC et ASI485MC

La caméra ZWO ASI585MC est considérée comme une évolution du modèle ASI485MC. Les améliorations sont nombreuses : absence d'électroluminescence, courant d'obscurité plus faible, capacité du pixel 3 fois plus importante. Elle possède aussi une sensibilité plus grande dans le vert, le rouge et le proche infrarouge que l'ASI485MC ; elle est même 1.5x plus sensible dans les longueurs d'onde supérieures à 850nm.

Comparatif des caractéristiques principales des caméras ZWO ASI585MC et ASI485MC

Courant d'obscurité

Courant d'obscurité en fonction de la température de la caméra ZWO ASI585MC-AIR

La mécanique de montage

L'ASI585MC-AIR possède un filetage d'entrée de type M42 femelle, le backfocus est alors de 17.5mm. En retirant l'adaptateur femelle, vous avez accès à un filetage M42x0.75 mâle. Dans ce cas, le backfocus est de 12.5mm. L'adaptateur femelle est à préférer si vous souhaitez intégrer d'autres accessoires ZWO (roue à filtres) dans le montage au foyer de l'instrument.

Les logiciels

Comme pour la totalité des caméras de la marque ZWO, le principal logiciel de commande de la caméra et le plus complet est ASIStudio, librement téléchargeable sur le site du fabricant ZWO. La marque propose aussi un SDK (Software Development Kit) gratuit de telle sorte que de nombreux logiciels, gratuits ou payants, prennent en charge nativement les caméras ZWO : Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Nous vous invitons à vous reporter aux documentations spécifiques de ces logiciels pour connaître leur niveau de compatibilité ou à visiter le site Internet ZWO pour en obtenir une liste exhaustive.

ZWO propose aussi un pilote unifié ASCOM pour le pilotage de tous ses accessoires au travers de la plateforme ASCOM/Alpaca. Ce pilote est librement téléchargeable sur le site de ZWO.

Pour les utilisateurs Linux et Mac, des pilotes Indi ou Indigo sont gratuits et disponibles sur les sites Internet de ces plateformes. Le pilotage s'effectue ensuite par l'intermédiaire des logiciels KStars/Ekos (sous Linux) et AstroImager/AstroTelescope proposés par l'éditeur CloudMakers (sous Mac).

Enfin, les caméras ZWO sont accessibles par le biais de pilotes vidéos comme DirectShow ou TWAIN. Pour plus de détails, visitez le site Internet ZWO.

Pour aller plus loin : nos articles de blog

Caractéristiques électroniques

Caractéristiques Caméra ZWO ASI585MC-AIR
Capteur imageur
Capteur CMOS Sony IMX585
Type de capteur Couleurs
Format du capteur 1/1.2"
Taille de la matrice 3840 x 2160px
Dimensions d'un pixel 2.9 x 2.9µm
Dimensions de la matrice 11.1 x 6.3mm (diagonale : 12.84mm)
Capacité du pixel 40 000 e-
Rendement quantique max 91%
Capteur secondaire
Capteur d'autoguidage CMOS SC2210_BW
Type de capteur Monochrome
Format du capteur 1/1.8"
Taille de la matrice 1920 x 1080px (2 millions de pixels)
Dimensions d'un pixel 4 x 4µm
Dimensions de la matrice 7.68 x 4.32mm (diagonale : 8.81mm)
Capacité du pixel 8 780 e-
Rendement quantique max 92%
Rendement
Convertisseur A/N 12 bits
Gain 9.77 e-/ADU
Bruit de lecture 0.7 à 6.8e-
Binning -
Obturateur Electronique, type "Rolling shutter"
Plage de temps de pose 32µs à 2000s
Refroidissement
Type Thermoélectrique régulé avec consigne. ΔT = -35°C max
Résistance chauffante Intégrée - Consommation : 2.4W
Connectique
Interface informatique USB 2.0 - 4 ports
Interface d'autoguidage Non
Alimentation électrique 12V-3A, par le port USB

Caractéristiques mécaniques

Caractéristiques Caméra ZWO ASI585MC-AIR
Backfocus 12.5mm / 17.5mm
Entrée mécanique Filetage M42x0.75 femelle
Hublot de protection Vitre traitée anti-reflets
Poids 635g
Dimensions (dia. x H) 78mm x 108mm - Antenne : 94mm de long

Schémas

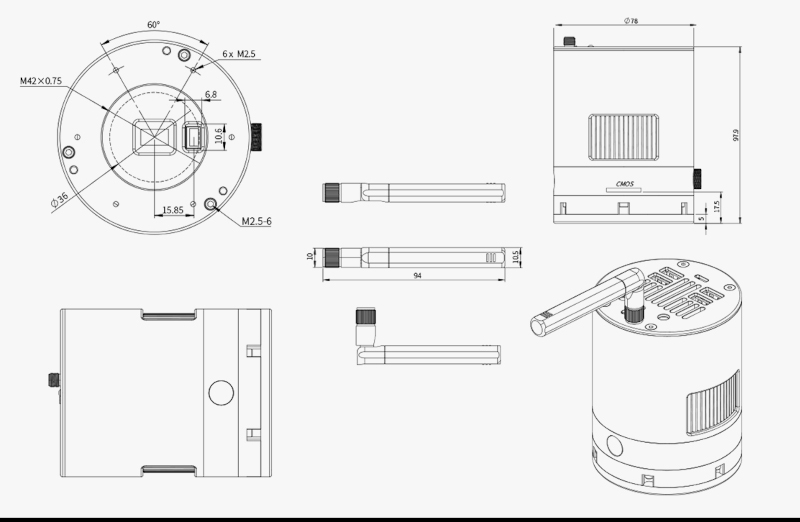

Dimensions et côtes de la caméra ZWO ASI585MC-AIR

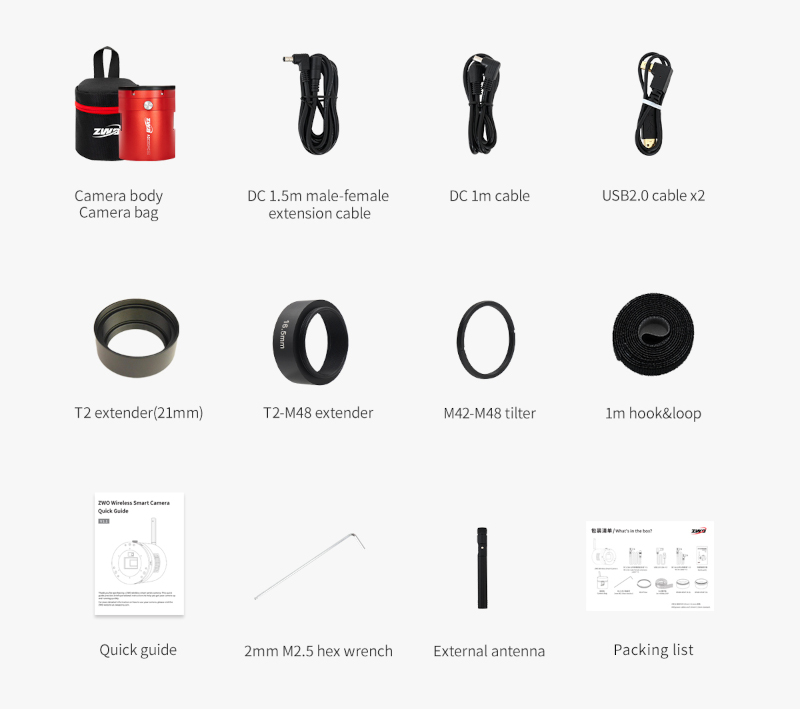

  • 1x Caméra couleur ZWO ASI585MC-AIR
  • 1x Câble d'alimentation d'extension DC mâle-femelle (1.5m)
  • 1x Câble d'alimentation DC (1m)
  • 2x Cordons USB2.0 (0.5m)
  • 1x Bague de tilt M42-M48
  • 1x Bague allonge de 21mm (M42)
  • 1x Bague allonge de T2-M48
  • 1x Antenne

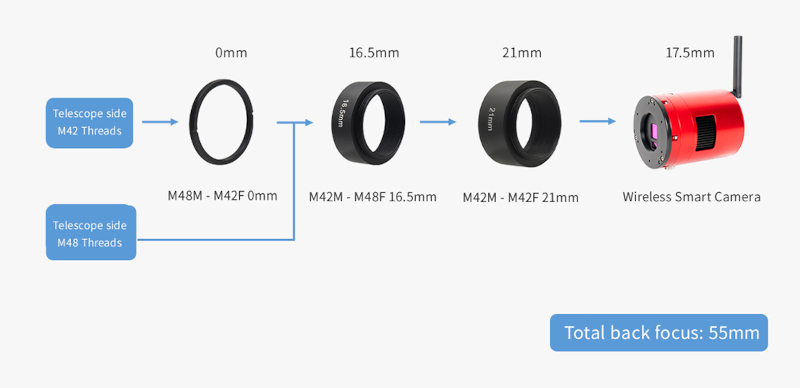

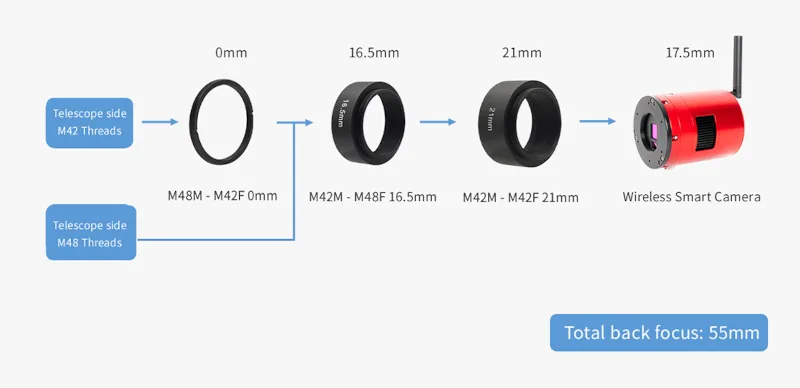

Montage de la caméra pour avoir un backfocus de 55mm sur des sorties M42 ou M48
System chart de l'ASI585MC-AIR
