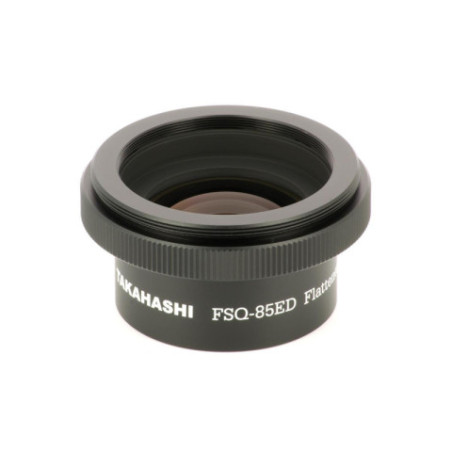

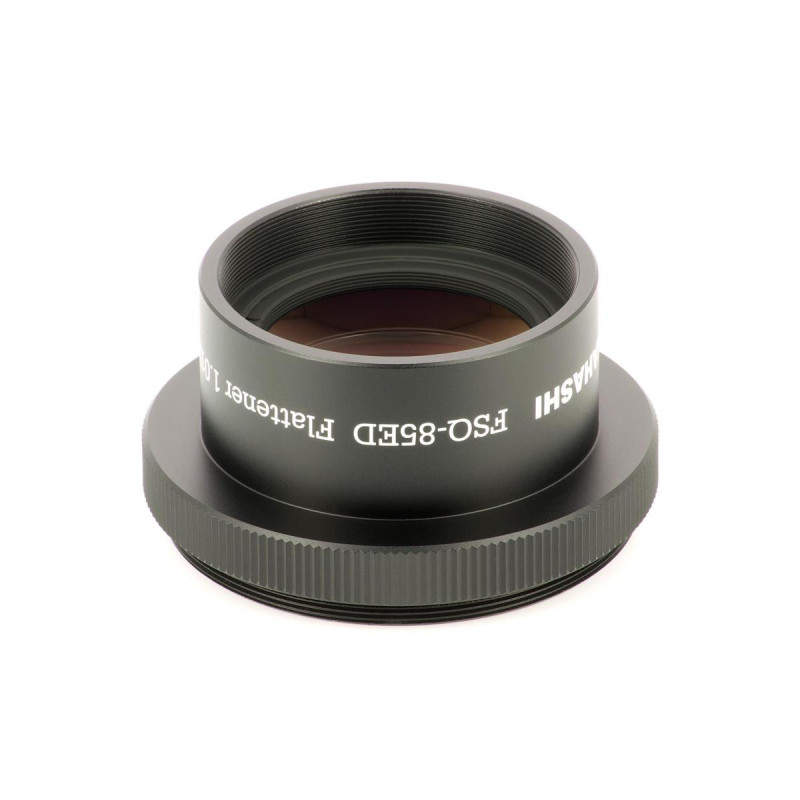

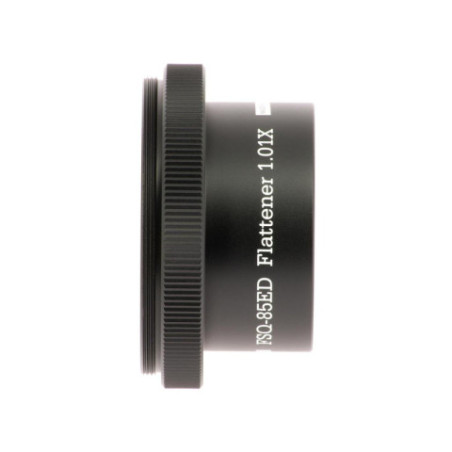

Correcteur de champ Takahashi 1.01x pour FSQ-85EDX

( Code : TATKA37582 )

Un aplanisseur de champ spécifique à la lunette Takahashi FSQ-85EDX pour couvrir le plein format

Couverture des capteurs plein format sur la FSQ-85EDX
Facteur de grandissement de 1,01x
Montage au filetage M72x1

220,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur le correcteur de champ Takahashi FL1.01X (FSQ-85EDX)

Avec l'évolution permanente des boîtiers photographiques et des caméras CCD/CMOS, de plus en plus d'astrophotographes s'équipent de systèmes de prise de vues possédant des capteurs de grande taille, de type plein format, à petits pixels. Ce changement est un vrai défi pour les lunettes classiques dont les objectifs ont, pour la plupart, été conçus au mieux pour couvrir le format APS-C. Bien que la lunette Takahashi FSQ-85EDX soit conçue comme un quadruplet Petzval, la couverture des capteurs plein format n'était pas parfaite et le bord de champ souffrait d'un léger astigmatisme propre à ce système optique. Takahashi propose un correcteur dédié afin de remédier à ce défaut et offrir ainsi des résultats proches de ceux de la FSQ-106ED. Le champ est parfaitement corrigé sur un diamètre de 44 mm. L'aplanisseur provoque une très légère augmentation de la focale de la FSQ-85EDX (d'un facteur 1,01x) passant de 450 mm (F/D 5,3) à 455 mm (F/D 5,4).

Le montage s'effectue au filetage M72x1 et la sortie est vissante, au filetage M54x0.75. Le backfocus impératif à respecter derrière le correcteur est de 56,2 mm. Un filetage femelle, à l'avant, accepte les filtres au filetage M58.

Caractéristiques du correcteur de champ Takahashi FL1.01X (FSQ-85EDX)

Caractéristiques générales

Caractéristique	Correcteur de champ Takahashi FL1.01X (FSQ-85EDX)
Cercle image corrigé	44 mm
Bakfocus mécanique	56,2 mm
Interface mécanique en entrée	Filetage M72x1 mâle
Interface mécanique en sortie	Filetage M54x075 femelle
Tirage	36 mm
Diamètre mécanique	80 mm
Longueur mécanique	41 mm
Poids	200 g

Figures

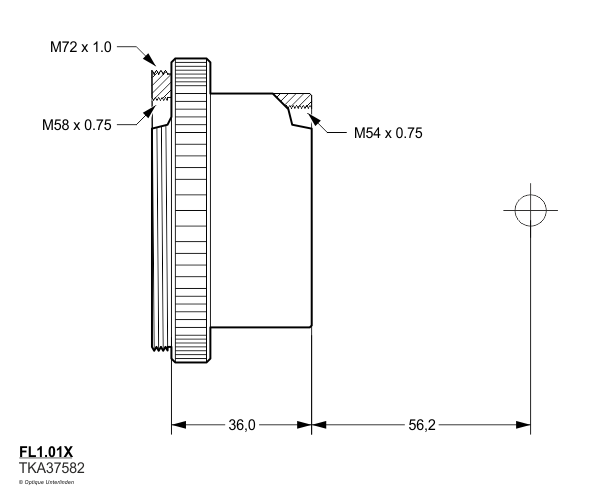

Backfocus

Spot-diagrams

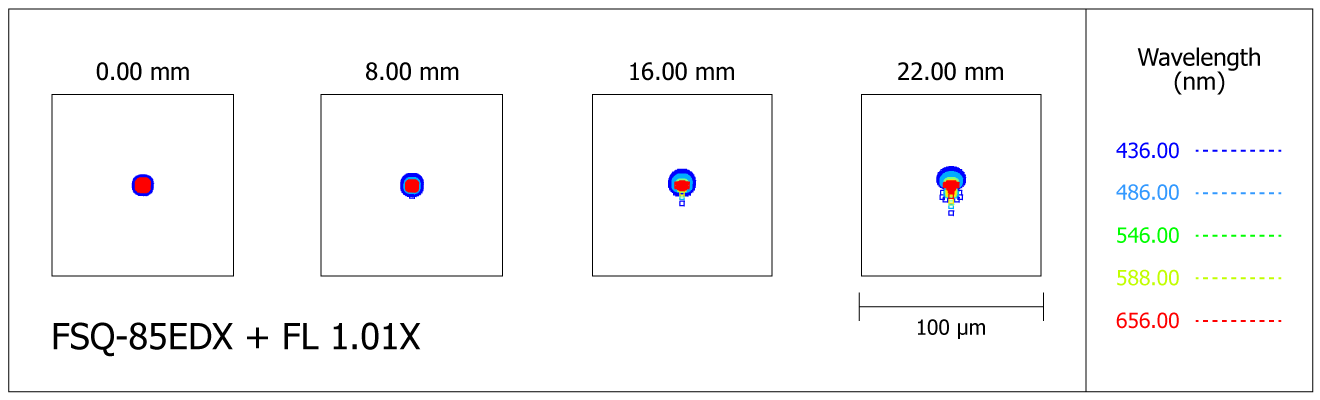

Spot-diagram de la lunette FSQ-85EDX avec le correcteur de champ FL1.01X

Contenu du produit

[TATKA37582] 1 correcteur de champ Takahashi FL1.01X (FSQ-85EDX)

FOIRE AUX QUESTIONS

Ce correcteur de champ Takahashi FL1.01X améliore-t-il vraiment la qualité d'image sur toute la surface d'un capteur plein format ?

Oui, ce correcteur est conçu spécifiquement pour la FSQ-85EDX afin de corriger l'astigmatisme et les aberrations présentes sur les bords du champ. Sans lui, la lunette offre une correction optimale surtout pour des capteurs APS-C, mais les capteurs plein format subissent un léger flou et déformation sur les bords. Avec le FL1.01X, le cercle image corrigé atteint environ 44 mm, ce qui correspond à la diagonale d'un capteur plein format, assurant ainsi une netteté homogène sur toute la surface.

Comment ce correcteur influence-t-il la focale et le rapport f/D de ma FSQ-85EDX ?

Le facteur de grandissement est très léger, environ 1,01x, ce qui allonge la focale de 450 mm à environ 455 mm. Le rapport f/D passe donc de 5,3 à 5,4. Cette variation est quasiment négligeable en pratique, elle ne modifie pas significativement la luminosité ni la mise au point, mais il faut en tenir compte précisément pour ajuster le backfocus et garantir une image optimale.

Quelle est l'importance du backfocus de 56,2 mm indiqué avec ce correcteur ?

Le backfocus, c’est la distance mécanique entre la dernière lentille du correcteur et le plan du capteur. Il est crucial de respecter cette valeur de 56,2 mm pour que le système optique soit parfaitement corrigé. Un mauvais tirage entraînera une dégradation de la netteté, en particulier sur le bord du champ, et des aberrations résiduelles. Cela nécessite souvent de prévoir un porte-oculaire ou un adaptateur avec un réglage précis pour atteindre ce tirage exact.

Puis-je utiliser des filtres avec ce correcteur et comment se monte-t-il sur la lunette ?

Oui, le correcteur dispose d’un filetage femelle M58 à l’avant qui permet de visser des filtres standards (par exemple des filtres anti-pollution ou de photométrie). Il se monte sur la FSQ-85EDX via un filetage M72x1 mâle à l’entrée, assurant une fixation mécanique solide et précise. La sortie est en M54x0,75 femelle, compatible avec de nombreux accessoires photo. Ce montage vissé garantit un bon maintien et un alignement optimal du train optique.

Ce correcteur est-il adapté pour l’astrophotographie à très haute résolution avec des capteurs à petits pixels ?

Oui, son principal intérêt est de répondre aux exigences des capteurs plein format modernes à petits pixels, qui sont très sensibles aux défauts optiques en bord de champ. En assurant une correction homogène sur 44 mm, il permet de conserver des étoiles ponctuelles et un piqué fin jusqu’aux bords de l’image, indispensable pour exploiter pleinement la résolution native des caméras CCD ou CMOS haut de gamme. Sans ce correcteur, le rendu sur les bords serait moins net, limitant la qualité finale des clichés.
