Filtre CCD SII 6nm Astronomik

( Code : AK8H00NL )

Pour l'imagerie uniquement, augmente le contraste sur certaines nébuleuses
Laisse passer uniquement les raies S-II (à 671.7nm et 673nm)
Coulant 27mm circulaire non monté
La qualité Astronomik

199,00 €

En stock

Livré en 48/72h

Format de montage : Coulant 1.25’’ (M28.5)

ou payer en

Sécurité des produits

Fabricant : Vesting e.K., Storchenweg 6, 21217 Seevetal (ALLEMAGNE) - www.astro-shop.com

Personne responsable : Vesting e.K., Storchenweg 6, 21217 Seevetal (ALLEMAGNE) - astro@astro-shop.com

Consignes de sécurité

Description
Caractéristiques

Tout savoir sur les filtres Astronomik CCD SII 6nm

Ce filtre possède une bande passante très étroite, centrée sur les longueurs d'onde du Sulfure 2 (spécifique aux nébuleuses), zone spectrale où les capteurs CCD/CMOS astronomiques sont généralement les plus sensibles. Toutes les autres longueurs d'onde du spectre sont rejetées. La FWHM (Full Width at Half Maximum ou largeur à mi-hauteur) de 6nm est particulièrement adaptée aux caméras CCD/CMOS standards du marché et aux instruments dont le rapport F/D est court. Le taux de transmission du filtre est proche de 96%! Son design optique supprime totalement les halos parasites sur les étoiles brillantes. Il est optimisé pour les instruments dont le rapport F/D est supérieur à 4.

ATTENTION ! Ce filtre n'est pas du tout adapté à l'observation du Soleil

L'utilisation conjointe de filtres CCD dans les raies H-alpha, O-III et S-II permet d'obtenir des images en fausses couleurs de nébuleuses à émission avec une caméra CCD/CMOS noir et blanc, même sous des cieux très dégradés par la pollution lumineuse. Pour cela, il suffit d'associer les 3 longueurs d'onde à 3 couches couleurs sous Photoshop, par exemple. De plus, vous pouvez utiliser un filtre Astronomik "CCD CLS" comme couche de Luminance.

Recommandations

Type d'utilisation	Compatibilité	Commentaire
Observation visuelle (ciel de campagne)		Incompatible
Observation visuelle (ciel de ville)		Incompatible
Photographie argentique		Incompatible
Imagerie CCD		Excellent pour rehausser le contraste sur certaines nébuleuses
Photographie numérique (boîtier non modifié)		Bon, même si la sensibilité des capteurs non modifiés est réduite en S-II
Photographie numérique (boîtier modifié)		Excellent pour rehausser le contraste sur certaines nébuleuses
Webcam/Vidéo (planétaire)		Pas d'intérêt
Webcam/Vidéo (ciel profond)		Augmentation du contraste sur les objets brillants

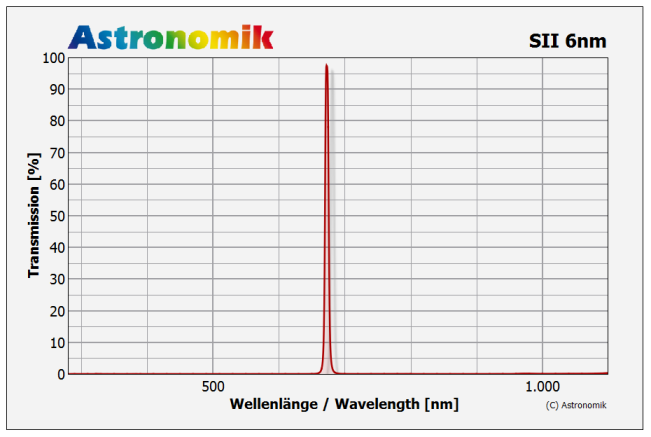

Courbe de transmission

Ce diagramme figure le pourcentage de transmission (en ordonnée) en fonction de la longueur d'onde de la lumière incidente (en abscisse). 400nm correspond au bleu profond, 520nm au vert et 600nm au rouge. Les plus importantes raies d'émission des nébuleuses sont l'hydrogène ionisé (Halpha à 656.3nm et H-ß à 486.1nm) et l'Oxygène doublement ionisé (OIII, 495.9nm et 500.7nm)

Caractéristiques clés

Transmission supérieure à 93% dans la raie S-II (672nm)
Bande passante de 6nm
Parafocal avec les autres filtres Astronomik
Epaisseur du verre : 1mm
Résistant à l'humidité, aux salissures et aux rayures. Grande longévité
Meilleure qualité optique du marché

Caractéristiques	Filtre CCD S-II 6nm Astronomik 27mm circulaire non monté
Référence	AK8H00MM
Type de montage	Coulant 27mm circulaire non monté
Epaisseur du filtre	1 mm
Protection	Boîte en plastique

FOIRE AUX QUESTIONS

Est-ce que je peux utiliser ce filtre SII pour observer les nébuleuses à l'œil nu ou au télescope ?

Non, ce filtre est conçu uniquement pour l'imagerie CCD/CMOS. Il laisse passer une bande très étroite autour de 672 nm correspondant à la raie S-II, invisible à l'œil nu et en observation visuelle. Son intérêt est de renforcer le contraste des nébuleuses en capturant cette lumière spécifique, ce qui n'a pas d'effet direct sur la vision humaine.

Pourquoi la bande passante de 6nm est-elle importante pour ce filtre SII ?

La bande passante de 6nm est un compromis entre filtrage étroit et transmission lumineuse. Elle permet de sélectionner précisément la raie S-II tout en laissant passer suffisamment de lumière pour une bonne sensibilité des capteurs CCD/CMOS. Une bande trop large réduirait le contraste en laissant passer plus de lumière parasite, tandis qu'une bande trop étroite diminuerait l'intensité du signal, rallongeant les temps de pose.

Mon télescope a un rapport F/D de 3, est-ce que ce filtre est compatible ?

Ce filtre est optimisé pour des rapports F/D supérieurs à 4. À F/D plus courts, l'angle d'incidence des rayons lumineux sur le filtre augmente, ce qui peut décaler la bande passante vers des longueurs d'onde non désirées et diminuer l'efficacité du filtrage. Si votre instrument a un F/D de 3, vous risquez une baisse de performance et un contraste moindre avec ce filtre.

Comment utiliser ce filtre pour obtenir des images en fausses couleurs des nébuleuses ?

Pour créer des images en fausses couleurs, vous devez combiner plusieurs prises de vue monochromes faites avec des filtres différents : S-II (671-673nm), H-alpha (656nm) et O-III (500nm). Chaque filtre capture une couche de l'émission ionisée spécifique dans la nébuleuse. En assignant ces couches aux canaux rouge, vert et bleu dans un logiciel de traitement d'image (comme Photoshop), vous obtenez une image colorisée qui révèle la composition et la structure des nébuleuses.

Mon appareil photo est un boîtier non modifié, est-ce que ce filtre sera efficace ?

L'efficacité sera réduite car les capteurs des boîtiers non modifiés ont une sensibilité atténuée dans la bande S-II autour de 672 nm. Néanmoins, le filtre peut encore améliorer le contraste sur certaines nébuleuses, mais les temps de pose devront être plus longs. Pour une meilleure performance, un boîtier modifié (avec filtre IR retiré ou remplacé) est recommandé afin de maximiser la capture de la lumière S-II.
