Monture AM3N ZWO

Tout savoir sur la monture ZWO AM3N

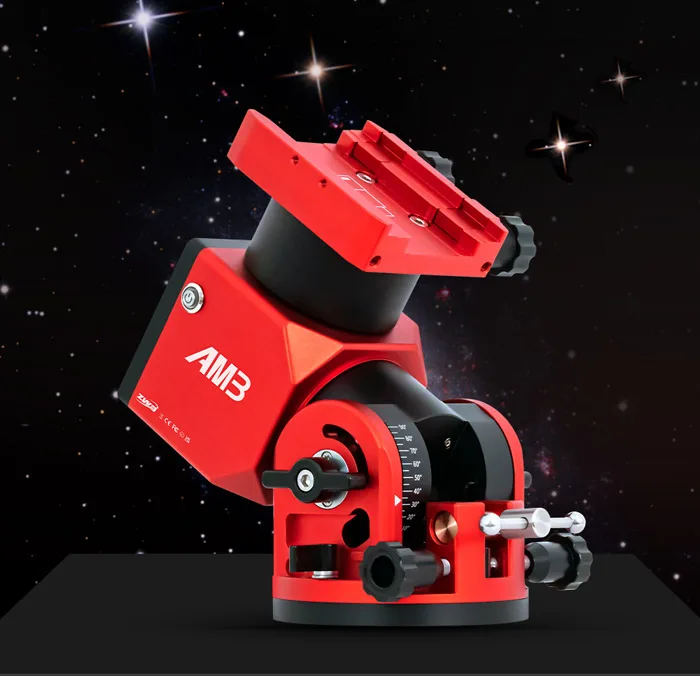

La monture ZWO AM3N est une version plus légère et plus compacte de l'AM5N. Elle reprend la technologie de motorisation à entraînement harmonique, éprouvée et largement utilisée en robotique et dans l'aéronautique, basée sur l'utilisation de réducteurs elliptiques et de courroies synchrones. La monture AM3 offre ainsi une capacité de charge impressionnante de 8kg sans utilisation de contrepoids (13kg en utilisant des contrepoids supplémentaires) pour un poids de seulement 4.1kg. L'AM3N peut être placée soit en position azimutale, soit en position équatoriale, selon le besoin. Elle est pilotable de 3 manières différentes : avec une raquette de commande, par l'intermédiaire d'une application pour smartphone ou directement par ordinateur.

Les montures équatoriales classiques nécessitent l'utilisation de contrepoids. L'équilibrage est difficile à conserver en ascension droite et en déclinaison quelle que soit la position du tube. Leur transport et leur stockage sont souvent une épreuve pour l'astronome amateur nomade. Certaines montures à entraînement harmonique ont des fonctionnalités trop simplistes, une capacité de charge insuffisante ou un fonctionnement erratique.

Nouveautés de la version "N" (Génération 2)

• Pilotage désormais possible en Bluetooth (depuis l'APP)
• Poids légèrement augmenté : de 3.9 à 4.1kg
• Queue d'aronde femelle modifiée : elle inclus une sortie (DC) pour alimenter un accessoire et un port Type-C
• Evitement de l'enroulement des câbles lors de la rotation de l'axe de déclinaison
• Facilité d'utilisation améliorée : avec l'intégration de tête de vis pour clef hexagonale
• Modification du réglage en azimut : plus intuitif (plus besoin de verrouillage)
• Consommation électrique : Pour augmenter la stabilité lors de la charge, la consommation est augmentée en mode suivi et GOTO
• Température d'utilisation : Augmentation de la plage de fonctionnement à partir de -20° (-15° précédemment)

La motorisation à entraînement harmonique

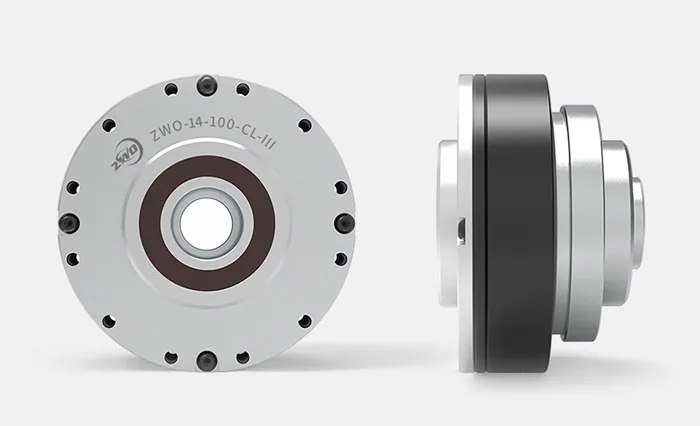

Ce type de motorisation est basé sur un engrenage à onde de déformation, composé de 3 éléments : un moyeu elliptique (le générateur d'onde), une couronne déformable liée à l'arbre de sortie et une couronne extérieure solidaire du bâti de la monture. Cet ensemble constitue un réducteur elliptique qui offre un rapport de transmission très important, 300:1 dans le cas de la monture ZWO AM3N.

La société ZWO s'est associée à un fabricant de réducteurs reconnu afin de réaliser un modèle adapté aux besoins de l'astronomie amateur, y associant notamment une courroie synchrone. Le résultat est un système d'entraînement doux proposant une erreur périodique faible et un couple important. La précision du guidage atteint 0.5 à 0.8 seconde d'arc, idéale pour l'astrophotographie.

Une monture mixte

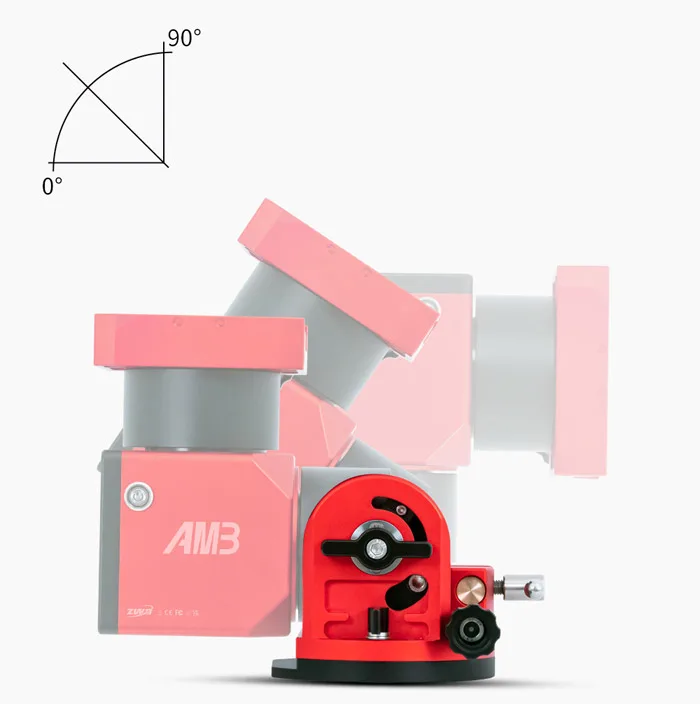

La monture ZWO AM3N est utilisable soit en position équatoriale, soit en position azimutale. Le basculement à vide est extrêmement facile et rapide, du fait de son faible encombrement ; l'inclinaison est réglable de 0 à 90 degrés.

La position équatoriale est indispensable pour l'astrophotographie car elle supprime la rotation de champ. La position azimutale est parfaite pour l'observation. L'application de commande et les pilotes de la monture prennent en charge les 2 types de fonctionnement. La couleur de la LED située sur le panneau de commande indique le mode utilisé, d'un seul coup d'oeil.

Plusieurs possibilités de pilotage

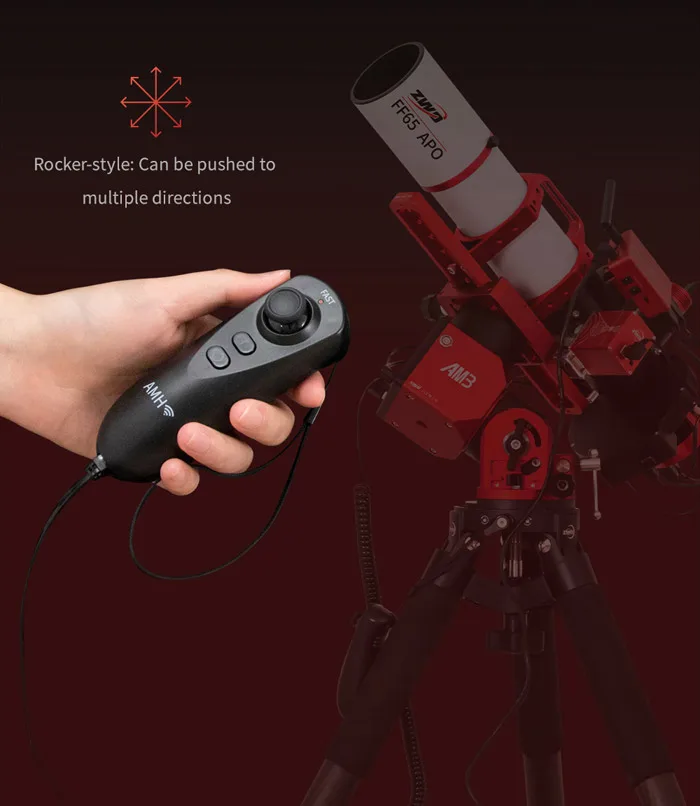

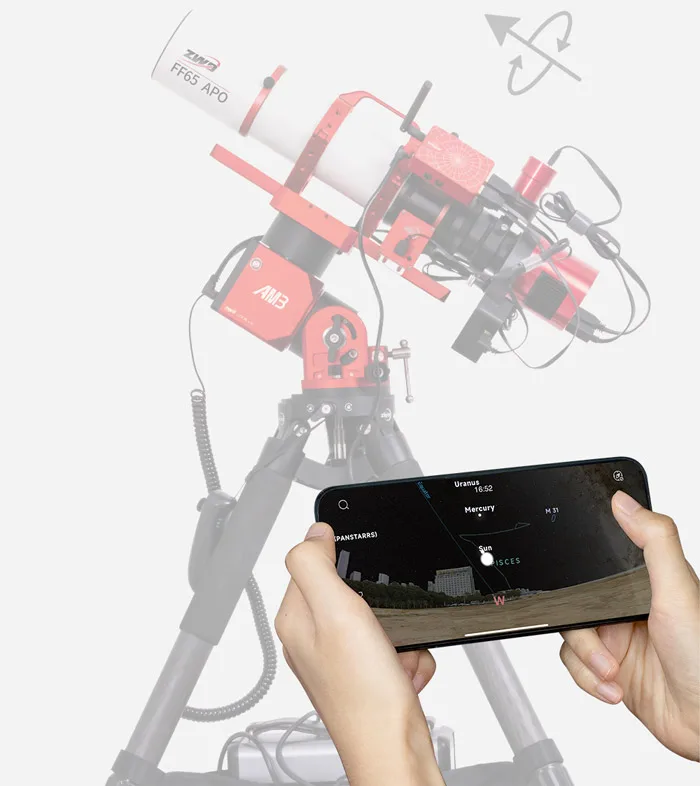

La monture ZWO AM3N dispose d'une motorisation double axe assurant le suivi, les déplacements et le guidage. Une raquette de commande à joystick est fournie. Elle dispose en outre du pointage automatique, réalisé par le biais de l'application sur smartphone ou par le biais de programmes tiers via un pilote ASCOM. La monture est pilotable soit par une connexion Wi-Fi intégrée, gérée par une interface web, soit par une connexion filaire. La mise à jour des firmwares de la raquette de commande et de la monture est simple et facile.

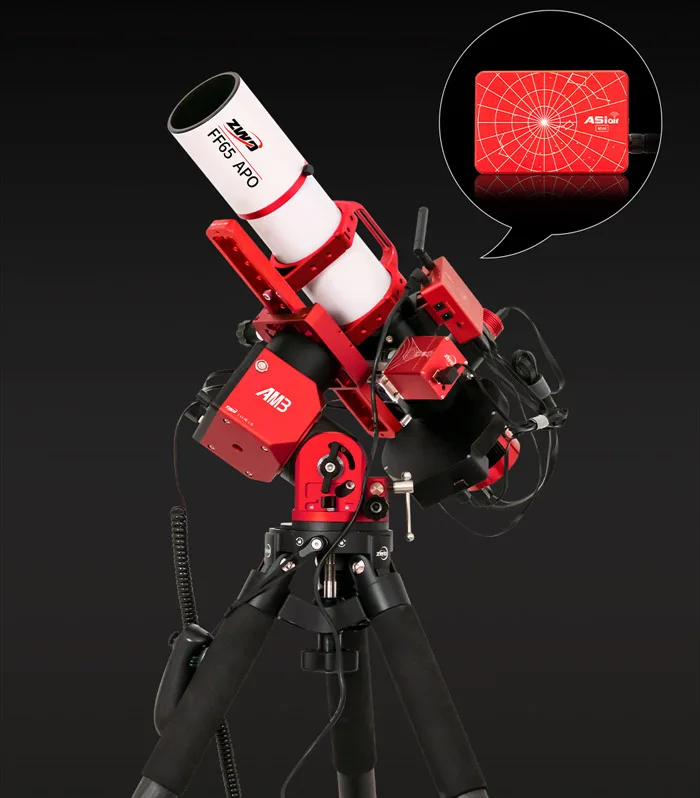

Compatible avec les boîtiers ASIAIR, la monture AM3N s'intègre parfaitement dans une configuration astrophotographique complète basée sur les caméras, roues à filtres ou moteurs de mise au point de marque ZWO.
