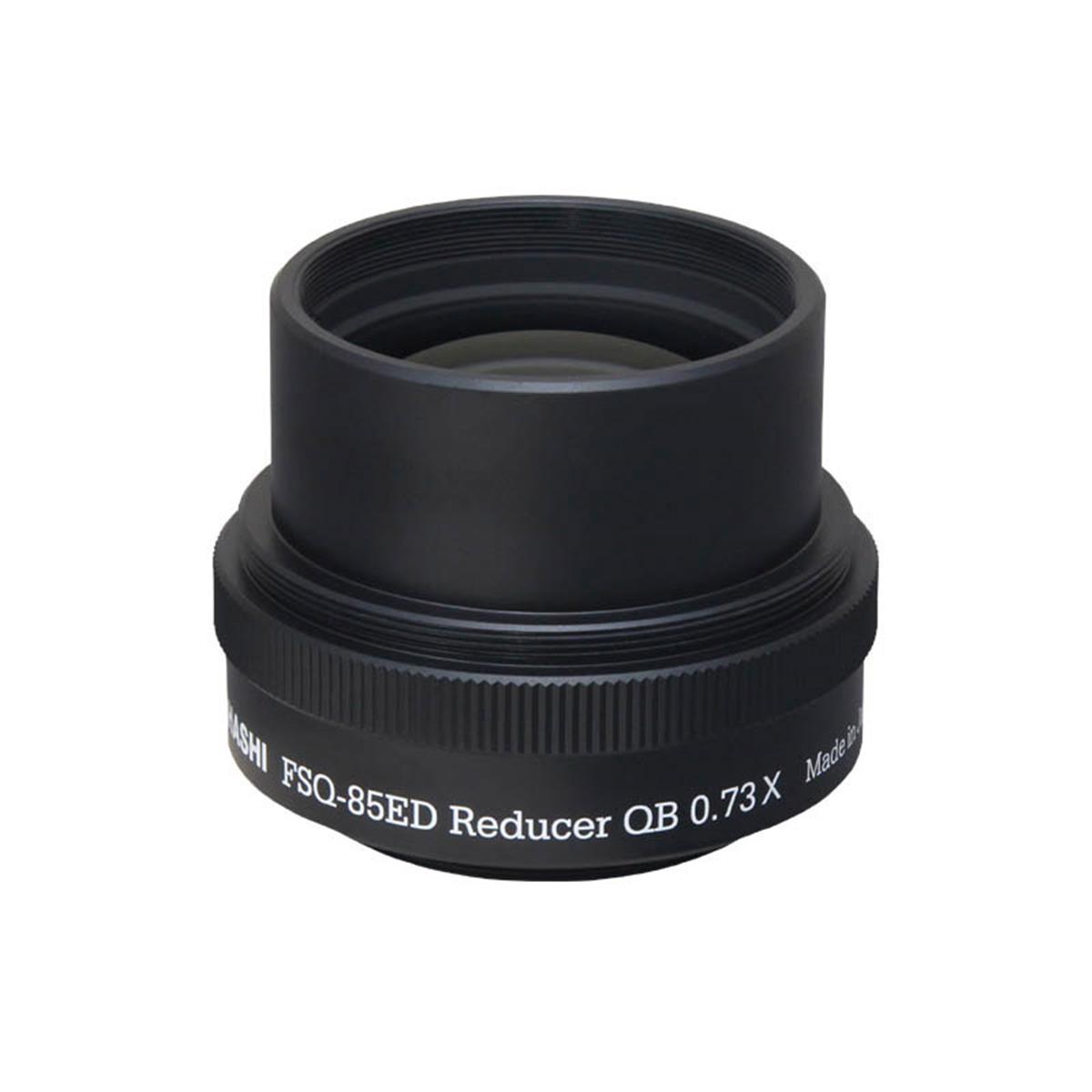

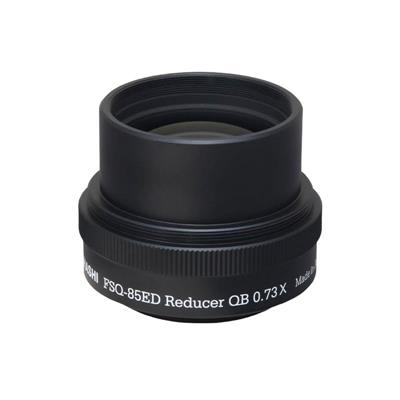

Réducteur de focale RD-QB 0.73x (18B) Takahashi pour FSQ-85EDX

Takahashi
(Code: TATKA37580)
678,00 €
1000g
En Stock
paiement_securisé
Paiement 100% sécurisé

Monético CIC Paiement, Paypal, Paiement en 3 fois sans frais.

livraison
Livraison express

Retrait en magasin, Colissimo, Chronopost, Transporteur (palette). France et Europe

boutique
Notre magasin

Du lundi au vendredi, de 9h à 12h et de 14h à 19h.

Le samedi, de 9h à 12h et de 14h à 18h

savoir_faire_sav
Notre savoir-faire

Toute l'expérience d'Optique Unterlinden

à votre service

Le réducteur de focale pour l'imagerie plein format avec la FSQ-85EDX

  • Spécifique à la lunette Takahashi FSQ-85EDX
  • Facteur de grandissement de 0,73x
  • 44 mm de cercle image corrigé
  1. Tout savoir sur le réducteur de focale Takahashi QB0.73X

    Le design Petzval classique des lunettes Takahashi FSQ suffisait pour offrir des performances optiques haut-de-gamme avec des systèmes de prise de vues au format APS-C. L'aberration centrale était corrigée et la courbure de champ en périphérie était contenue. Mais avec l'apparition de capteurs plein format à petits pixels, le réducteur existant, le modèle QE0.73x, montrait ses limites. Takahashi a donc décidé de moderniser le réducteur spécifique de son astrographe FSQ-85EDX de façon à l'adapter aux contraintes des capteurs numériques proposés actuellement sur le marché, lui redonnant ainsi son plein potentiel astrophotographique.

    La révision du réducteur 0.73x de la lunette Takahashi FSQ-85EDX est la suite logique de l'apparition du correcteur de champ 1.01x dont le but était de permettre à l'astrographe de couvrir parfaitement le plein format. Avec le réducteur QB0.73x, la courbure de champ est améliorée et la longueur focale est réduite de presque un quart ; la focale passe à 330 mm (F/D 3,9).

    Aspect du centre et des 4 coins d'un image prise avec caméra ZWO ASI2600MC Pro associée à la lunette Takahashi FSQ-85EDX munie du réducteur QB0.73x.

    La réducteur utilise un nouveau verre ED, hautement réfractif et à très faible dispersion. Il est composé de 4 lentilles réparties en 2 groupes. Le chromatisme s'en trouve encore réduit et la taille du spot RMS en périphérie du champ est divisée de moitié, réduisant d'un tiers la taille des étoiles. Au centre, le rayon du spot est de 1,6 micron RMS, 1,9 micron en périphérie de format APS-C et 3,9 micron en limite de format APN. Avec ces performances, la FSQ-85EDX confirme sa réputation d'excellence en astrophotographie, y compris lorsqu'elle est associée aux capteurs numériques plein format actuels.

    Montage

    Le réducteur QB0.73x se visse directement sur le collier rotatif de cadrage situé à la sortie de la lunette Takahashi FSQ-85EDX.

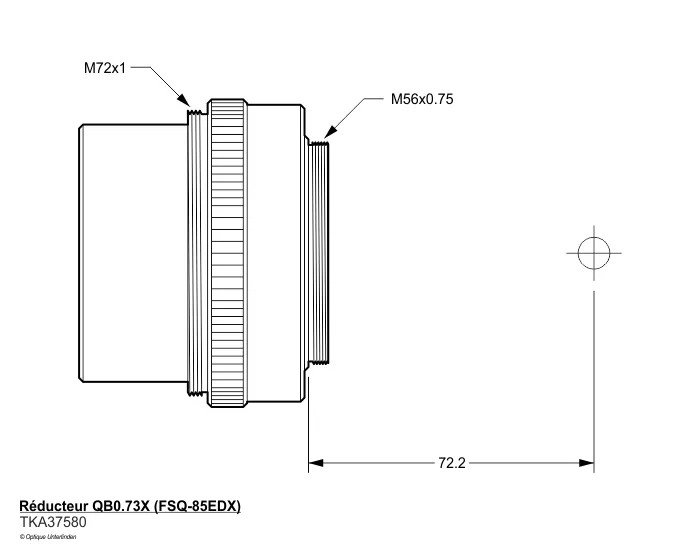

    La backfocus mécanique du correcteur est de 72,2 mm et le filetage de sortie est au format M56x0.75 mâle. Pour récupérer les 56,2 mm nécessaires au montage d'une bague T grand champ et d'un appareil photo, il est impératif d'utiliser l'adaptateur photo CA-35 (SKY-90, réf. TATKA35201) en sortie du réducteur.

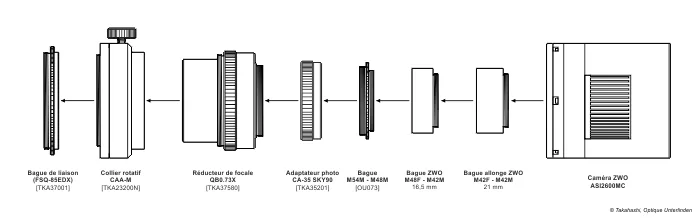

    Le montage d'une caméra ZWO s'effectue de la même façon, par l'intermédiaire du CA-35 (SKY-90). Pour récupérer les filetages d'entrée des trains d'accessoires ZWO (M48 ou M42), vous devrez passer par la bague de conversion OU073 spécialement conçue par Optique Unterlinden.

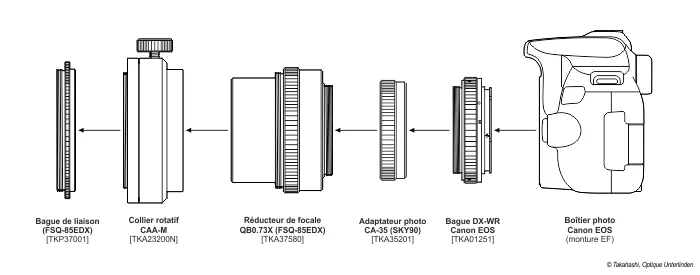

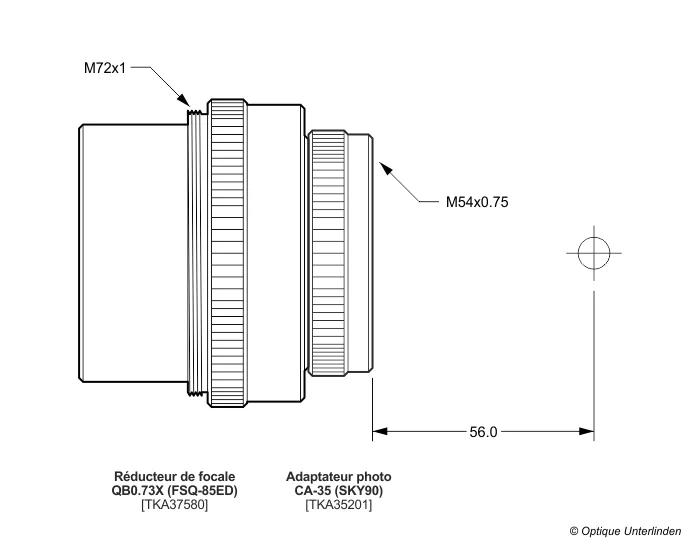

    Montage d'un boîtier photo derrière le réducteur Takahashi QB0.73x pour FSQ-85EDX

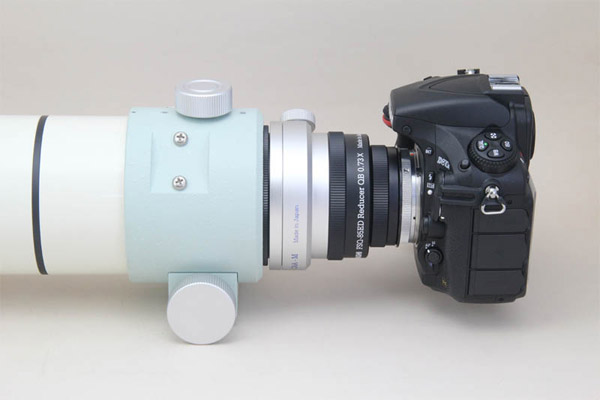

    Exemple de montage d'un boîtier photo Nikon derrière le réducteur Takahashi QB0.73x pour FSQ-85EDX
  2. Tableau des caractéristiques

    Caractéristique Réducteur de focale Takahashi QB0.73x
    Référence TKA37580
    Cercle image corrigé 44 mm
    Interface mécanique en entrée Filetage M72x1 mâle
    Interface mécanique en sortie Filetage M56x0.75 mâle
    Backfocus mécanique 72,2 mm
    Dimensions 78 mm x 63 mm
    Poids 520 g

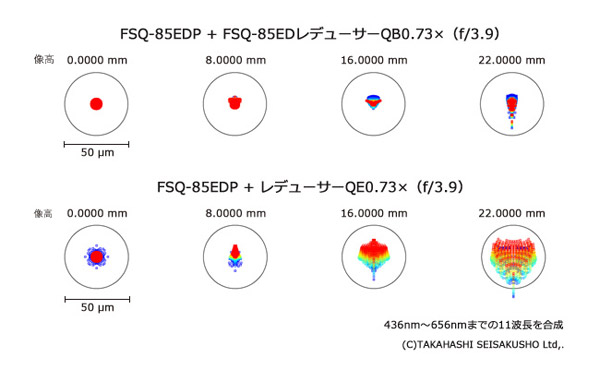

    Spot-diagrams

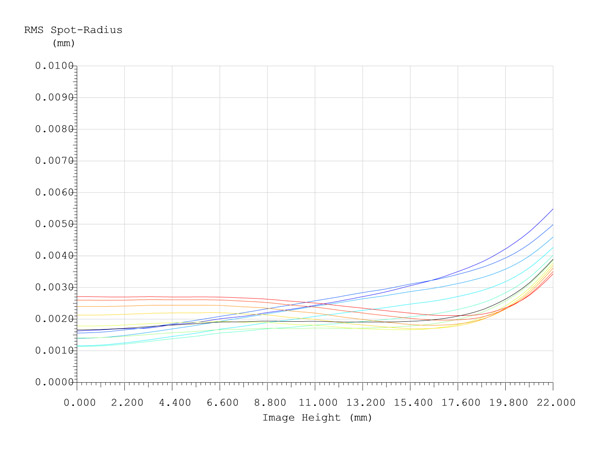

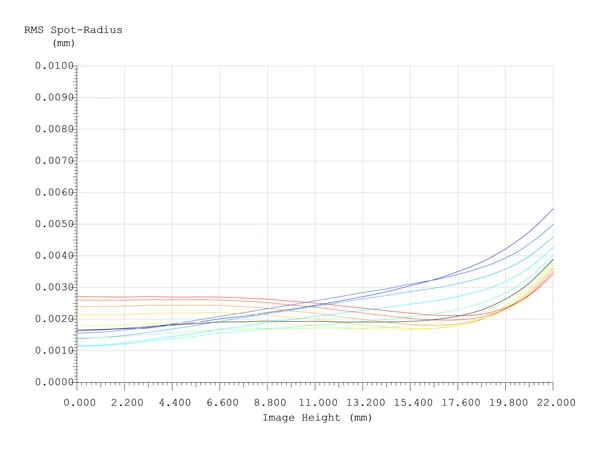

    Réducteur de focale Takahashi RDQB0.73x

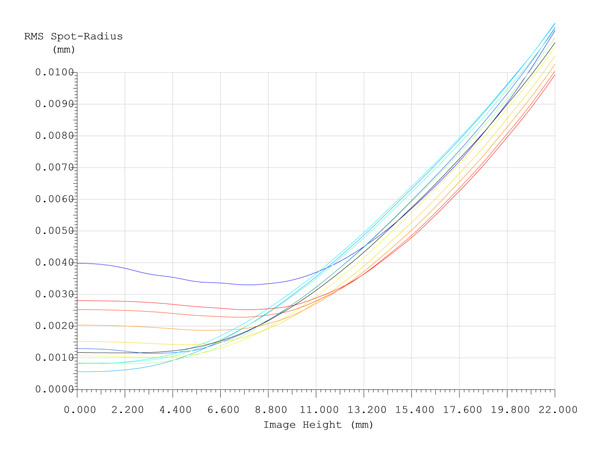

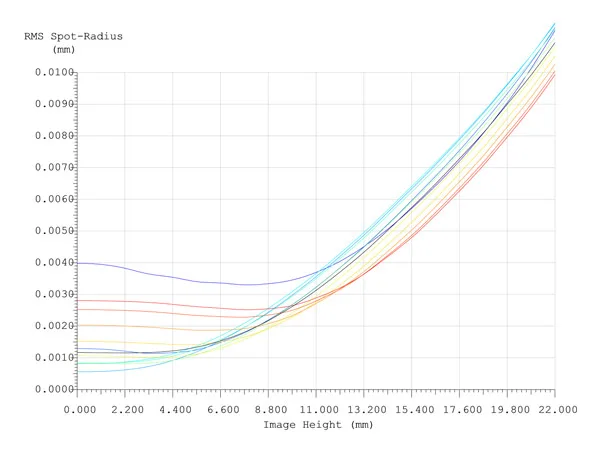

    Réducteur de focale Takahashi RDQE0.73x
    En haut, la FSQ-85EDX équipée du nouveau réducteur QB0.73x. En bas, avec l'ancien réducteur QE0.73x.
  3. Contenu du produit
    • 1 réducteur de focale Takahashi QB0.73x
  4. System-chart de la lunette FSQ-85EDX

    System-chart de la lunette Takahashi FSQ-85EDX avec le réducteur QB0.73X Télécharger
