Kit infrarouge Shelyak pour Star'Ex LR - Optique Unterlinden

Kit optique complément IR Shelyak

( Code : SHES0033 )

Tout savoir sur le kit optique complémentaire Shelyak Star'Ex LR - IR

Kit de transformation d'un Star'Ex LR - VIS (visible) vers un Star'Ex LR - IR (infrarouge)
Pour la spectroscopie basse résolution dans le proche infrarouge (650 à 1000 nm)

492,00 €

TTC

Sur commande, contactez-nous pour connaître le délai de livraison

ou payer en

Sécurité des produits

Fabricant : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France)

Personne responsable : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France) - 04 76 41 36 81 - contact@shelyak.com

Consignes de sécurité

Tout savoir sur le kit optique complémentaire Shelyak Star'Ex LR - IR

Ce kit Shelyak permet de transformer votre spectroscope basse résolution Star'Ex LR, optimisé pour la plage 400 - 700 nm (visible) en version optimisée pour la plage 650 - 1000 nm (proche infrarouge).

Attention ! Ce kit ne contient que les éléments optiques (voir la composition du kit) pour faire évoluer votre Star'Ex LR vers le Star'Ex LR - IR pour l'observation dans le proche infrarouge (avec un module d'autoguidage et une fente comportant 4 largeurs différentes). Vous devez vous procurer par ailleurs les pièces en impression 3D ainsi que les autres éléments comme les caméras, les accessoires, etc.

Le kit n'est utilisable que si vous possédez déjà un Star'Ex LR classique !. Si vous n'avez pas de Star'Ex LR, vous devez d'abord fabriquer un spectroscope Star'Ex LR en utilisant un kit Shelyak SHES0039, par exemple, puis remplacer certains éléments par ceux, optimisés pour l'infrarouge, fournis dans ce kit (SHES0033). Il est aussi possible de se procurer tous les éléments séparément chez des fournisseurs spécialisés comme Edmund Optics ; consultez le site dédié des projets Sol'Ex et Star'Ex pour plus de détails.

Le projet Star'Ex

Star’Ex (Star'Explorer) est un projet initié par Christian Buil, complémentaire du spectrohéliographe Sol'Ex, proposant aux amateurs de fabriquer eux-mêmes un spectrographe classique (Star'Ex). Vous fabriquez les pièces en impression 3D (ou vous les faites réaliser par un spécialiste), puis vous assemblez l’instrument avec les éléments optiques des kits proposés par Shelyak Instruments (fente, réseau, lentilles, éléments de guidage, etc.).

Le kit Star'Ex LR - IR

Le kit SHES0033 contient toutes les pièces optiques pour faire évoluer un spectroscope basse résolution Star'Ex LR optimisé pour le visible en version LR-IR destinée au proche infrarouge. La partie infrarouge du spectre, peu étudiée par les amateurs, est riche en bandes moléculaires, caractéristiques des étoiles froides.

Le réseau standard du Star'Ex LR, blazé à 500 nm, est remplacé par un modèle blazé à 1000 nm ainsi que le doublet d'objectif, remplacé par un modèle dont les traitements sont optimisés pour le proche infrarouge. Un filtre d'ordre passe-haut (570 nm) est fourni. Il se fixe devant la fente et permet d'éliminer la partie bleue du spectre d'ordre 2 qui, sinon, recouvrirait la partie infrarouge de l'ordre 1 que l'on souhaite observer.

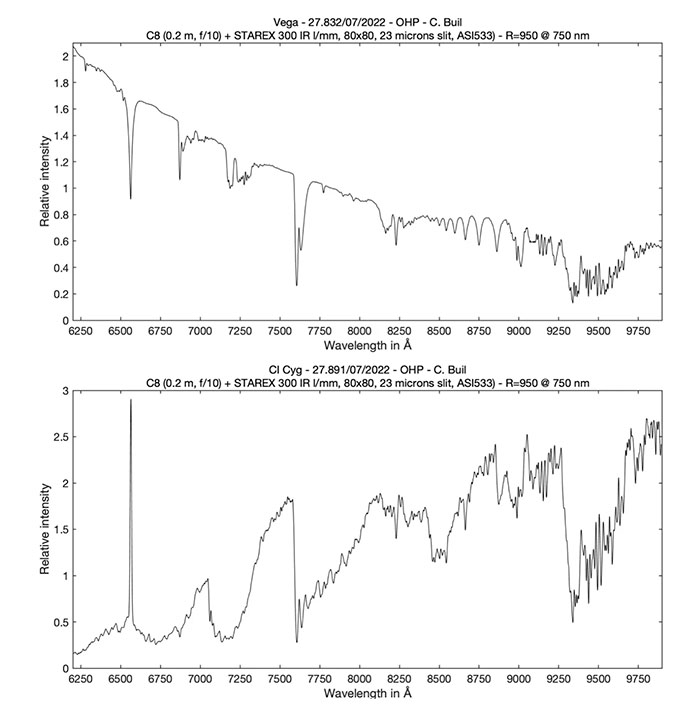

Spectres à basse résolution dans la région du proche infrarouge de Véga, en haut, et de CI Cyg, en bas. Véga est étoile blanche de type A0, dont la température de surface avoisine 10000 K. La série de Paschen de l'hydrogène, en absorption, est bien visible. CI Cyg est une étoile symbiotique, associant une étoile froide de type M5 et une composante chaude de type indéterminée. Le spectre est composite ; il superpose les séries de raies intenses du TiO, typiques des étoiles froides avec de fortes raies d'émission de l'hydrogène, caractéristiques de la présence d'un disque d'accrétion, démontrant ainsi les échanges de matière entre les composantes du système.

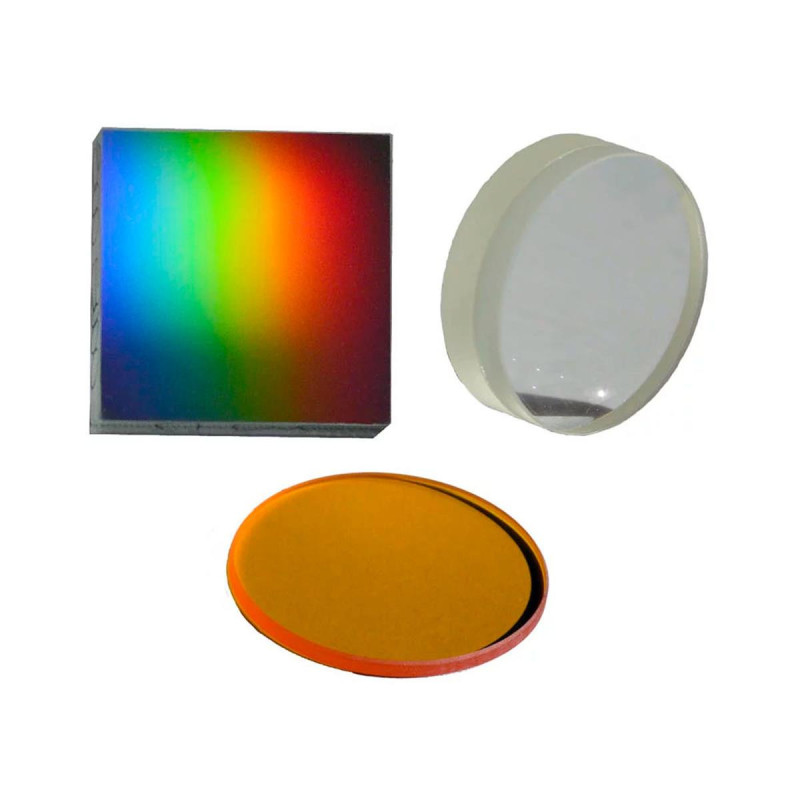

Composition du kit Star'Ex LR - IR (infrarouge)

[OP0167] Un réseau de 300 traits/mm de 25x25mm, blazé à 1000 nm.
[OP0183] Un doublet objectif réalisé sur mesure, optimisé dans le proche infrarouge, d'un diamètre de 25,4 mm et d'une focale de 80 mm.
[OP0184] Un filtre d'ordre 570 nm d'un diamètre de 25 mm et de 2 mm d'épaisseur.

Tableau des caractéristiques

Caractéristique	Kit optique infrarouge Shelyak pour Star'Ex LR
Référence	SHES0033
Résolution spectrale (à 650 nm)	R = 650 avec une fente de 23 µm
Domaine de longueur d'onde	650 nm à 1000 nm
Rapport de réduction interne (spectro complet)	1:1

1x Réseau de 300 tr/mm (25x25mm), blazé à 1000 nm
1x Doublet objectif, optimisé dans l'infrarouge (⌀25,4 mm, F = 80 mm)
1x Filtre d'ordre 570 nm (⌀25 mm, e = 2 mm)

FOIRE AUX QUESTIONS

Est-ce que je peux observer les raies spectrales des étoiles froides avec ce kit ?

Oui, ce kit Star'Ex LR - IR est optimisé pour le proche infrarouge (650 à 1000 nm), une gamme où les étoiles froides, de type spectral M, présentent des bandes moléculaires caractéristiques comme celles du TiO. Ces raies sont souvent invisibles dans le spectre visible classique, donc ce kit permet d'étudier plus précisément la composition de ces étoiles.

Pourquoi faut-il remplacer le réseau et le doublet objectif pour passer du visible à l'infrarouge ?

Le réseau blazé à 500 nm du Star'Ex LR classique est conçu pour optimiser la diffraction dans le visible. Pour le proche infrarouge, il faut un réseau blazé à 1000 nm pour maximiser l'efficacité à ces longueurs d'onde plus longues. De même, le doublet objectif doit avoir des traitements anti-reflets adaptés à l'infrarouge pour limiter les pertes et aberrations optiques spécifiques à cette plage.

Quel est l'intérêt du filtre d'ordre passe-haut à 570 nm dans ce kit ?

Le filtre d'ordre 570 nm élimine la lumière bleue du second ordre qui pourrait se superposer au spectre infrarouge d'ordre 1, créant des interférences et des contaminations dans les données. Ainsi, il améliore la pureté spectrale et la qualité des mesures dans le proche infrarouge.

Ce kit est-il compatible avec toutes les versions du Star'Ex LR ?

Ce kit est conçu uniquement pour transformer un Star'Ex LR classique déjà assemblé en version infrarouge. Il ne s'agit pas d'un spectroscope complet, mais d'un ensemble optique complémentaire. Si vous ne possédez pas déjà un Star'Ex LR, vous devez d'abord construire ou acquérir le modèle visible avant de pouvoir installer ce kit.

Quelles sont les contraintes techniques à prévoir pour utiliser ce kit efficacement ?

Pour une bonne utilisation, il faut prévoir un montage précis des éléments optiques, souvent via impression 3D des supports, ainsi qu'une caméra sensible dans le proche infrarouge. Le spectre obtenu à basse résolution nécessite une bonne calibration, et l'ensemble demande une mise en station stable pour éviter les dérives. De plus, l'infrarouge proche est plus sensible aux conditions thermiques et optiques, ce qui peut imposer un temps de stabilisation plus long.
