Kit optique Star’Ex Basse Résolution (BR) Shelyak

( Code : SHES0039 )

Tout savoir sur le kit optique Shelyak Star'Ex LR

Enregistrez les spectres des étoiles et des nébuleuses à basse résolution
Contient tous les éléments optiques pour la réalisation d'un Sol'Ex et d'un Star'Ex LR

580,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France)

Personne responsable : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France) - 04 76 41 36 81 - contact@shelyak.com

Consignes de sécurité

Tout savoir sur le kit optique Shelyak Star'Ex LR

Ce kit permet la réalisation d'un spectroscope basse résolution Star'Ex LR. Le Star’Ex vous donne accès aux spectres d’objets faibles (étoiles, nébuleuses, galaxies, comètes, etc) en basse résolution, couvrant l'intégralité du spectre visible (400 - 700 nm), voir plus.

Attention ! Ce kit ne contient que les éléments optiques (voir la composition du kit) pour la réalisation d'un Star'Ex LR (avec un module d'autoguidage et une fente comportant 4 largeurs différentes). Vous devez vous procurer par ailleurs les pièces en impression 3D ainsi que les autres éléments comme les caméras, les accessoires, etc.

Le projet Star'Ex

Star’Ex (Star'Explorer) est un projet initié par Christian Buil, complémentaire du spectrohéliographe Sol'Ex, proposant aux amateurs de fabriquer eux-mêmes un spectrographe classique (Star'Ex). Un site dédié vous donne toutes les informations nécessaires à leur réalisation et à leur utilisation. Vous fabriquez les pièces en impression 3D (ou vous les faites réaliser par un spécialiste), puis vous assemblez l’instrument avec les éléments optiques de ce kit (fente, réseau, lentilles, éléments de guidage, etc.) En outre, un dispositif haute-performance offre plusieurs largeurs de fente « fente large » pour adopter la configuration Star’Ex à la taille de votre télescope et à la résolution spectrale souhaitée. Une page du site Shelyak Instruments décrit plus largement les projets Sol’Ex et Star’Ex

Le spectrographe Star'Ex LR

Le kit SHES0039 contient toutes les pièces optiques pour la réalisation d'un Star'Ex LR, destiné à la spectroscopie à basse résolution.

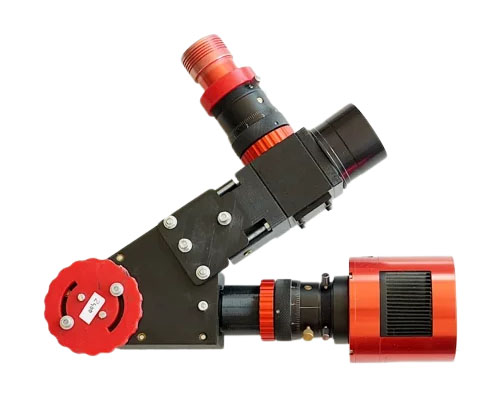

Un spectroscope Star'Ex LR complet, avec son dispositif de guidage. Les caméras sont en option.

Avec un petit télescope, vous pourrez réaliser des spectres basse résolution sur des objets faibles (étoiles, nébuleuses, galaxies, Quasars etc), c’est à dire que vous pourrez observer tout le domaine visible, et distinguer le continuum de l’objet (qui indique sa température de surface), ainsi que de très nombreuses raies en absorption, ou en émission (signes de l’activité de l’étoile). Un instrument de plus grand diamètre donne accès à des objets encore plus faibles

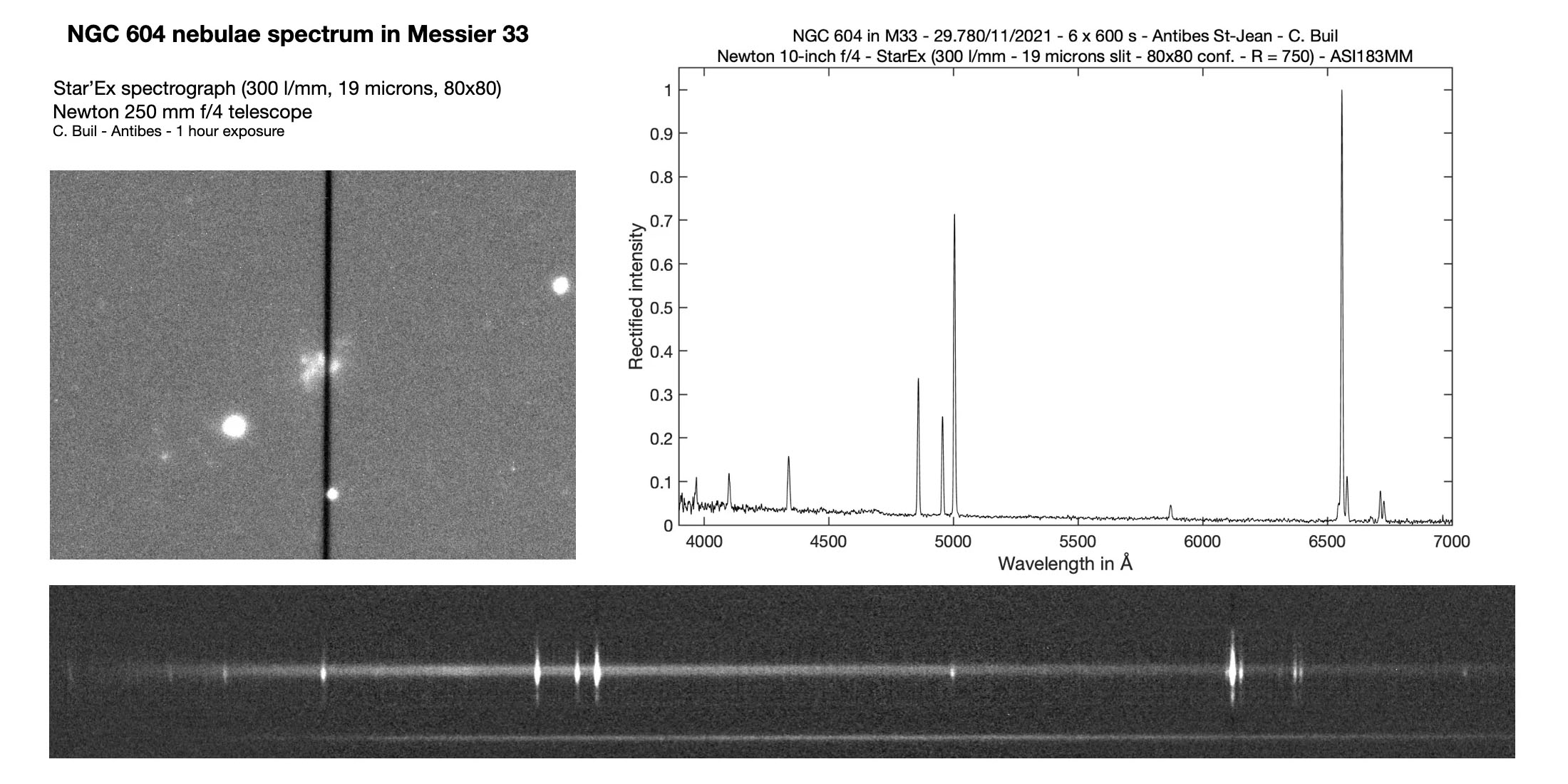

Spectre à basse résolution de la nébuleuse NGC 604 dans la galaxie M33, réalisé avec un Star'Ex LR monté sur un télescope Newton de 250 mm de diamètre. A gauche, l'image du fond de ciel et de la fente du spectrographe dans la caméra de guidage. En bas, la trace du spectre sur la caméra "science" ; de nombreuses raies nébulaires en émission sont bien visibles. A droite, le spectre résultant, calibré en longueur d'onde.

Shelyak propose un autre kit complet (SHES0038) pour la réalisation d'une version haute résolution du Star'Ex : le Star'Ex HR. En haute résolution, vous pouvez enregistrer une fraction du spectre, dans lequel de très petits détails sont visibles.

Composition du kit Star'Ex LR (basse résolution)

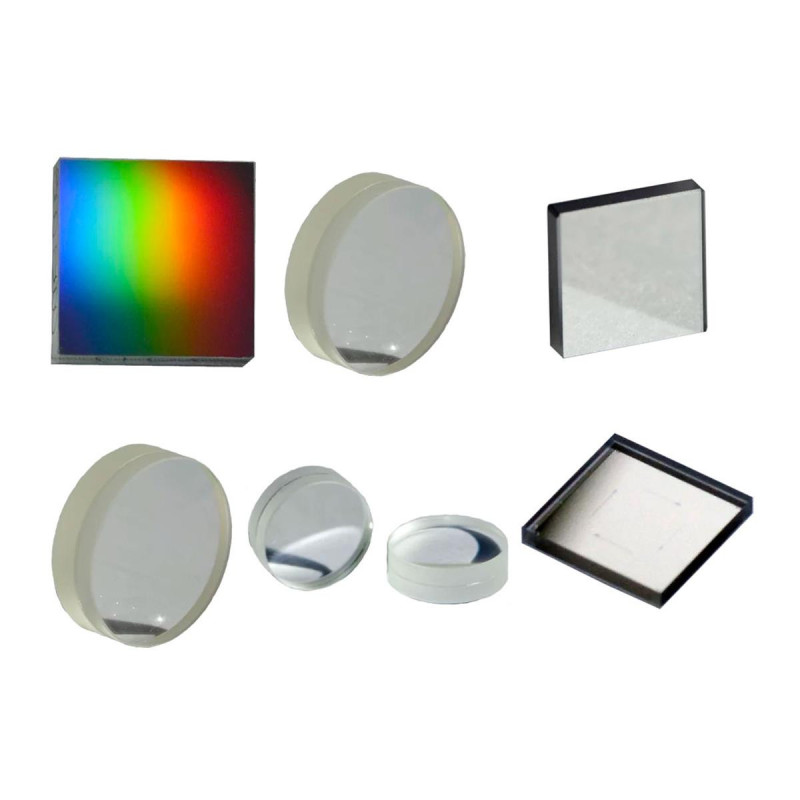

[OP0177] Un réseau holographique de 300 traits/mm de 25x25mm, blazé à 500 nm.
[OP0176] Un doublet collimateur réalisé sur mesure d'un diamètre de 25,4 mm et d'une focale de 80 mm.
[OP0182] Un doublet objectif réalisé sur mesure, optimisé dans le visible, d'un diamètre de 25,4 mm et d'une focale de 80 mm.
[OP0080] Deux doublets d'un diamètre de 12,5 mm et d'une focale de 50 mm.
[OP0010] Un miroir de 15x15mm épaisseur 3 mm.
[SE0288] Une fente réfléchissante à 4 positions de largeurs 14, 20, 26 et 32 µm + trou de 25 µm.

Tableau des caractéristiques

Caractéristique	Kit optique Shelyak Star'Ex LR
Référence	SHES0039
Résolution spectrale (à 650 nm)	R = 650 avec une fente de 23 µm
Domaine de longueur d'onde	400 nm à 700 nm
Rapport de réduction interne (spectro complet)	1:1

1x Réseau holographique de 300 tr/mm (25x25mm), blazé à 500 nm
1x Doublet collimateur (⌀25,4 mm, F = 80 mm)
1x Doublet objectif, optimisé dans le visible (⌀25,4 mm, F = 80 mm)
2x Doublet (⌀12,5 mm, F = 50 mm)
1x Miroir 15x15mm épaisseur 3 mm
1x Fente réfléchissante 4 positions (14, 20, 26 et 32 µm + trou de 25 µm)

FOIRE AUX QUESTIONS

Quels types d'objets peut-on observer avec le kit optique Star'Ex LR Shelyak ?

Le kit Star'Ex LR permet d'obtenir des spectres basse résolution d'objets relativement faibles comme les étoiles, nébuleuses, galaxies, comètes, et autres corps célestes visibles dans le domaine 400-700 nm. Avec un télescope de diamètre modeste (par exemple 200-250 mm), vous pouvez distinguer le continuum spectral de l'objet, ce qui renseigne sur sa température, ainsi que des raies en émission ou en absorption qui indiquent son activité physique. Plus le diamètre du télescope est grand, plus vous pourrez accéder à des objets faibles et détailler leur spectre.

Pourquoi faut-il imprimer les pièces en 3D pour assembler le Star'Ex LR alors que le kit contient tous les éléments optiques ?

Le kit Star'Ex LR contient uniquement les composants optiques (réseau, lentilles, miroir, fente réfléchissante), mais pas les pièces mécaniques et le boîtier qui maintiennent et alignent ces éléments. Ces pièces sont conçues pour être fabriquées en impression 3D, ce qui offre une personnalisation facile et un coût réduit. L'alignement précis de la fente et des lentilles est crucial pour la qualité spectrale, d'où l'importance d'un montage mécanique rigoureux, facilité par ces pièces imprimées.

Comment choisir la largeur de la fente dans le Star'Ex LR et quel impact cela a-t-il sur la résolution ?

Le Star'Ex LR propose une fente réfléchissante à 4 largeurs différentes (14, 20, 26, 32 µm) plus un trou de 25 µm. La largeur de la fente est un compromis entre luminosité et résolution spectrale : une fente plus étroite augmente la résolution (jusqu'à R=650 à 650 nm avec environ 23 µm), mais réduit la quantité de lumière captée, donc le signal. À l'inverse, une fente plus large laisse passer plus de lumière mais diminue la finesse des détails spectrals, ce qui peut être utile pour des objets très faibles ou un télescope de petit diamètre.

Est-ce que le kit Star'Ex LR est adapté à une utilisation avec un petit télescope de moins de 150 mm de diamètre ?

Oui, le Star'Ex LR est conçu pour être utilisé avec de petits télescopes, même autour de 100-150 mm, mais avec des limites. À ces diamètres, vous pourrez obtenir des spectres basse résolution des étoiles relativement brillantes et de certaines nébuleuses lumineuses. Cependant, la collecte de photons étant limitée, il faudra privilégier des temps d'exposition plus longs et une fente plus large pour capter un signal suffisant, au détriment légèrement de la résolution spectrale.

Comment fonctionne le dispositif de guidage intégré dans le Star'Ex LR et pourquoi est-il important ?

Le Star'Ex LR intègre un système de guidage optique utilisant un miroir réfléchissant et une caméra dédiée, qui permet de visualiser la fente du spectrographe et de centrer précisément l'objet observé. Ce guidage est essentiel car la fente est très étroite (quelques dizaines de microns), et tout déplacement ou dérive du télescope peut faire sortir la cible du champ du spectrographe, compromettant la qualité des spectres. Le guidage en temps réel facilite donc une acquisition stable et précise, surtout lors de longues expositions.
