Réseau Shelyak Star Analyser 100

Tout savoir sur le réseau Shelyak Star Analyser 100

Avec cet un outil très didactique, partez à la découverte de la spectroscopie astronomique ! Par un procédé simple et économique, vous pourrez observer et photographier facilement les spectres à basse résolution des étoiles, des nébuleuses, des galaxies, etc. Depuis sont lancement, le Star Analyser 100 a permis à des milliers d'astronomes amateurs à travers le monde de s'initier à ce domaine passionnant qu'est la spectroscopie.

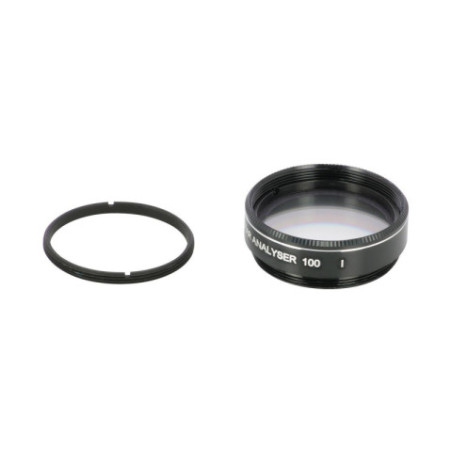

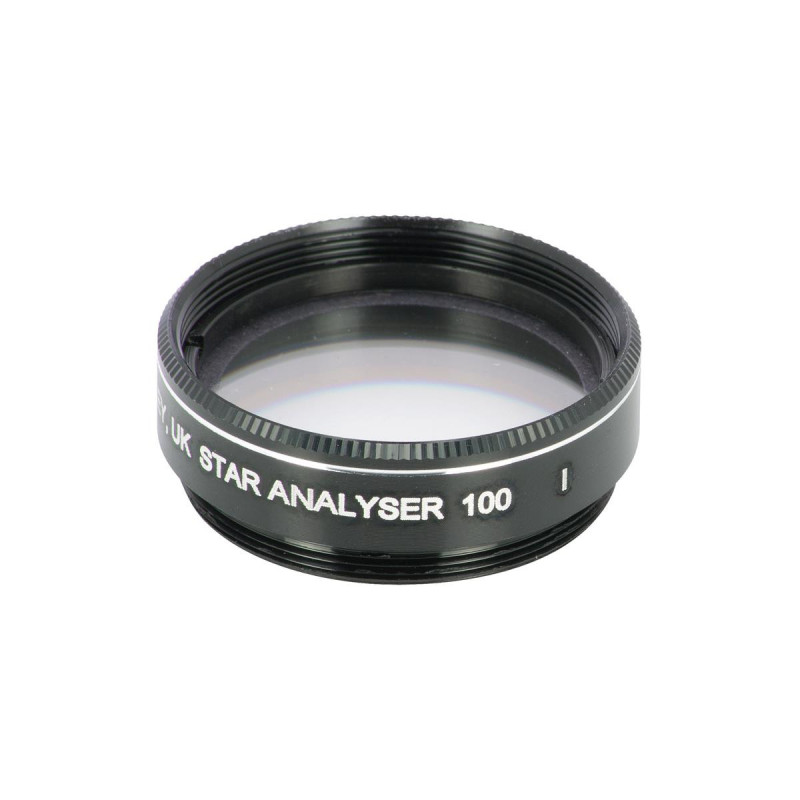

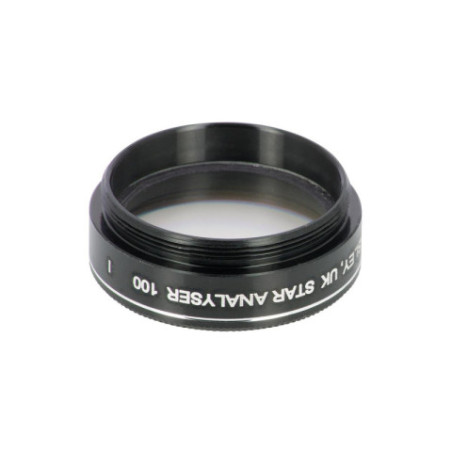

Le Star Analyser 100 Shelyak est un réseau à diffraction très efficace de 100 traits/mm (R~100). Il est blazé à l'ordre 1, c'est à dire que le profil particulier des traits du réseau concentre volontairement la lumière diffractée sur le premier spectre (ou premier ordre) qui est donc nettement plus contrasté et exploitable. Pour des questions pratiques, le réseau est monté dans un barillet de filtre classique au coulant 31,75 mm (filetage M28,5), coincé entre deux disques de verre de protection traités anti-reflet. Une contre-bague est fournie afin de bloquer le réseau dans une certaine orientation.

Le Star Analyser 100 est utilisable principalement en photographie. En observation visuelle directe, à l'arrière d'un oculaire par exemple, le spectre obtenu est trop petit et trop faible pour être pleinement exploitable. La dispersion optimale est obtenue avec une caméra à petit capteur et avec le Star Analyser 100 vissé sur l'adaptateur au coulant 31,75 mm de la caméra, à la manière d'un filtre. Sur des capteurs plus larges, il est conseillé d'utiliser une bague allonge optionnelle (SHBA0014) de façon à allonger la trace du spectre. De même, l'ajout d'un petit prisme optionnel (SHOP0094) devant le réseau augmente sensiblement le contraste des spectres et la résolution (R~130). Enfin, le Star Analyser 100 peut se fixer devant l'objectif d'un appareil photo standard. Pour ce faire, vous devrez réaliser ou vous procurer une bague d'adaptation munie d'un filetage M28,5 mm à visser sur le porte-filtre de votre objectif.

Shelyak propose un autre modèle de réseau simple : le Star Analyser 200 (200 traits/mm). Plus dispersif, il est particulièrement adapté au montage dans une roue à filtres, dans laquelle le montage est plus proche du capteur.

Utilisations

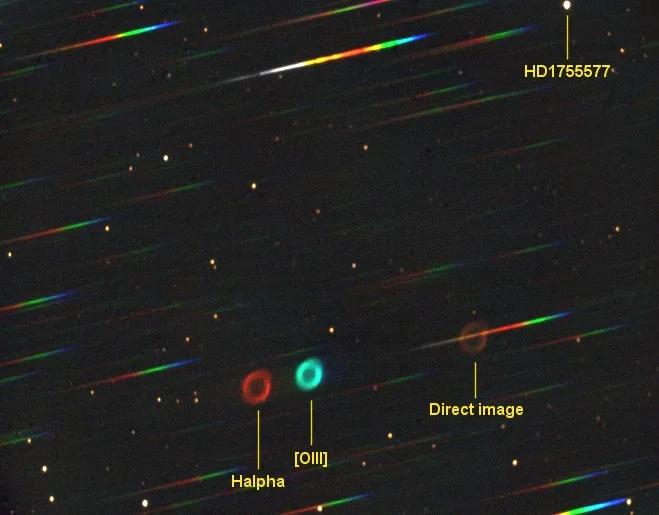

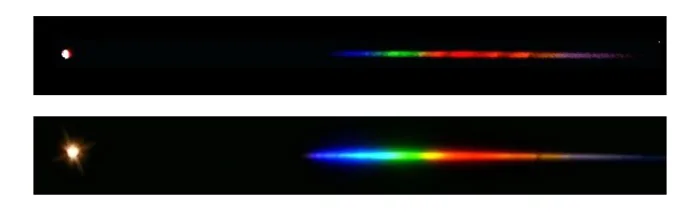

Le Star Analyser 100 est idéal pour découvrir toute la variété des objets célestes, des étoiles aux nébuleuses, des planètes aux galaxies. Il s'agit avant tout d'un petit instrument d'initiation. Toutefois, il vous sera possible d'étudier les différents types spectraux des étoiles, d'observer les spectres d'objets célestes particuliers tels que les nébuleuses ou les comètes, de distinguer des raies spécifiques aux planètes gazeuses ou d'étuider la variabilité du spectre de certaines étoiles en fonction du temps. Avec un peu de chance, vous pouvez même observer le spectre de météores !

Si vous souhaitez obtenir un panorama complet des possibilités du Star Analyser 100, nous vous invitons à consulter l'excellente page d'explications techniques et de tests, réalisée par Christian Buil. Vous y trouverez de nombreux montages, avec ou sans instrument, ainsi que de nombreux résultats d'observations.
