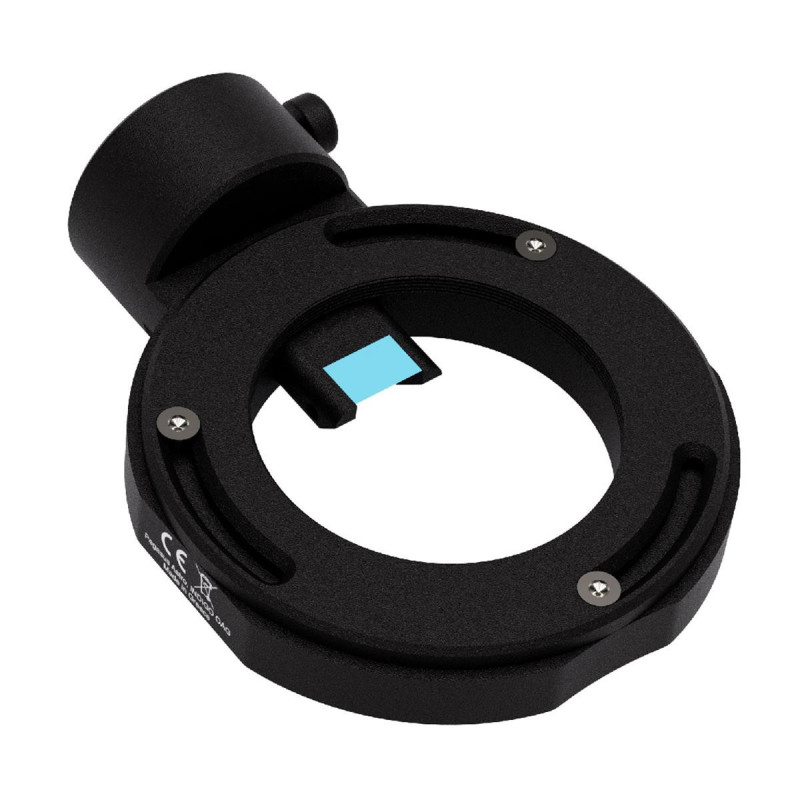

Diviseur optique OAG Indigo Pegasus Astro

Guidage hors axe et mécanique

Le diviseur optique Indigo OAG prélève avec son prisme une petite partie du faisceau qui entre dans l’instrument. La caméra de guidage observe alors des étoiles au travers du même télescope que la caméra principale : cela aide à limiter les problèmes de flexion différentielle associés à une lunette guide séparée. Le prisme multitraité de 12×8mm est réglable en hauteur pour adapter la zone de prélèvement au capteur imageur.

Le corps est usiné en aluminium 6061 et présente 10mm d’épaisseur hors adaptateurs. Son ouverture libre de 53.5mm permet de concevoir un train d’imagerie relativement compact, notamment avec la roue à filtres Indigo. Un contrôle de l’ombre éventuelle du prisme sur les prises de vue reste nécessaire avec les grands capteurs.

Interfaces et variante standard

La connexion de la caméra guide s’effectue au coulant 31.75mm. Selon le montage, des adaptateurs filetés M54 femelle et M48 femelle peuvent être employés ; chacun apporte une épaisseur mécanique dont il faut tenir compte dans le tirage total. Les perçages du corps permettent également une liaison directe avec certains équipements de la gamme Indigo.

Cette référence correspond à la version standard sans focuser hélicoïdal préinstallé. Elle ne doit pas être confondue avec le modèle Indigo OAG Premium ; le dispositif hélicoïdal existe comme accessoire complémentaire. La mise au point de l’étoile guide et l’orientation du train optique restent à régler après assemblage.
