Tube optique de lunette Takahashi TOA-130NS

Lunette Takahashi TOA-130NS (tube seul)

( Code : TATOK13010 )

La meilleure formule optique de lunette apochromatique proposée par Takahashi

Objectif triplet apochromatique
Une correction chromatique quasi parfaite et un contraste exceptionnel.
Nombreux accessoires optiques et mécaniques pour l'observation et l'imagerie
Tube optique seul
La qualité Takahashi, fabrication artisanale japonaise

5 947,00 €

TTC

Sur commande, contactez-nous pour connaître le délai de livraison

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Le concept Triplet Ortho-Apochromat des lunettes TOA permet d'associer piqué et contraste extraordinaires. Cette formule optique unique, basée sur un triplet ED à fort espacement d'air, présente l'avantage d'éliminer totalement l'aberration sphérique tout en ayant la meilleure correction chromatique de la gamme des lunettes Takahashi. La TOA excelle aussi bien en haute résolution planétaire qu'en imagerie du ciel profond, en exploitant pleinement les capacités des appareils photo et caméras disposant des plus grands capteurs.

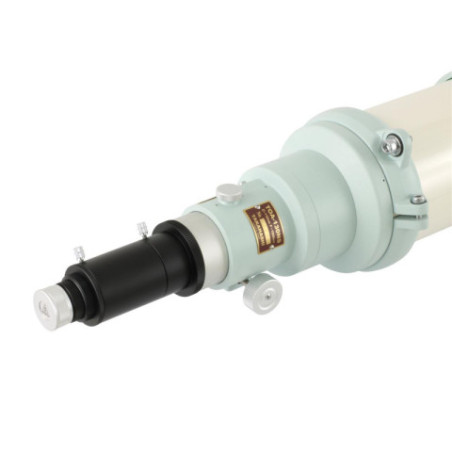

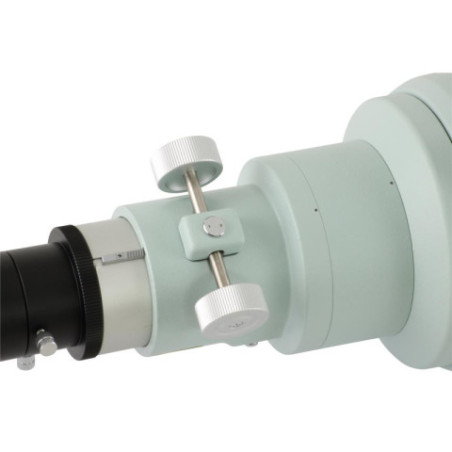

La version NS de la TOA-130 est équipée d'une crémaillère classique de 69 mm de diamètre et d'un pare-buée rétractable. Un collier d'équilibrage est fourni pour contrebalancer le poids de l'objectif. En photographie, le montage du correcteur TOA-35 FL optionnel offre un cercle image conséquent de 40 mm. Il existe également un réducteur de focale (TOA-35 RD) au coefficient de 0,7x.

Caractéristiques optiques

Caractéristique	Lunette Takahashi TOA-130NS
Objectif	Apochromatique à triplet ED
Assemblage	Objectif à fort espacement d'air. 3 lentilles/3 groupes. 2 lentilles en verre ED S-FPL53
Traitements	Multicouche dur
Diamètre utile	130 mm
Au foyer natif
Focale	1000 mm
Ouverture relative	F/D 7,7
Backfocus	222,5 mm
Avec le correcteur de champ TOA-35 FL
Focale	980 mm
Ouverture relative	F/D 7,5
Diamètre du cercle image	40 mm
Backfocus	117,5 mm
Avec le réducteur de focale TOA-35 RD
Focale	698 mm
Ouverture relative	F/D 5,4
Diamètre du cercle image	44 mm
Backfocus	65,5 mm
Avec l'extendeur EXT-ED1.5X
Focale	1500 mm
Ouverture relative	F/D 11,5
Diamètre du cercle image	44 mm
Backfocus	117,5 mm

Caractéristiques mécaniques

Caractéristique	Lunette Takahashi TOA-130NS
Longueur du tube	1145 mm (1012 mm avec pare-buée rétracté)
Diamètre du tube	156 mm
Poids	10,5 kg
Mise au point	Crémaillère

La lunette Takahashi TOA-130NS [TOK13010], tube seul, est livrée avec les éléments suivants :

[TOK13010] un tube optique de lunette Takahashi TOA-130NS

Spot diagrams

Spot-diagram de la lunette Takahashi TOA-130 au foyer primaire

Spot-diagram de la lunette Takahashi TOA-130 avec correcteur TOA-35 FL — Spot-diagram de la lunette Takahashi TOA-130 avec le correcteur de champ TOA-35 FL

System-charts

System-chart de la lunette Takahashi TOA-130NS	Télécharger
System-chart de la lunette Takahashi TOA-130NS avec correcteur TOA-35 FL	Télécharger
System-chart de la lunette Takahashi TOA-130NS avec réducteur TOA-35 RD	Télécharger
System-chart de la lunette Takahashi TOA-130NS avec Extender ED1.6X	Télécharger

Mode d'emploi

Mode d'emploi de la TOA-130NS (en anglais)	Télécharger

FOIRE AUX QUESTIONS

Cette lunette Takahashi TOA-130NS est-elle adaptée à l'observation planétaire et au ciel profond ?

Oui, la TOA-130NS combine un triplet apochromatique à fort espacement d'air qui corrige parfaitement les aberrations chromatiques et sphériques. Cela garantit un piqué et un contraste exceptionnels, essentiels pour distinguer les détails fins des planètes comme les bandes de Jupiter ou les anneaux de Saturne, tout en offrant une excellente qualité d'image pour les objets du ciel profond, notamment les nébuleuses et galaxies. Cependant, avec un diamètre de 130 mm et un rapport F/D de 7,7, elle offre un bon compromis entre résolution et champ, mais reste limitée par la lumière captée comparée à des instruments plus grands.

Le poids de 10,5 kg du tube est-il compatible avec une monture équatoriale moyenne ?

Avec ses 10,5 kg, la TOA-130NS nécessite une monture capable de supporter ce poids avec un bon équilibre, idéalement une monture équatoriale d'au moins 15 kg de capacité réelle. Le collier d'équilibrage fourni facilite la mise en place pour éviter un déséquilibre qui peut créer du jeu dans la mise au point ou la motorisation. Pour une utilisation en astrophotographie exigeante, la stabilité est cruciale, donc il est conseillé d'utiliser une monture robuste et bien mise en station, notamment pour exploiter pleinement la haute qualité optique de ce tube.

Comment optimiser l'utilisation de cette lunette pour l'astrophotographie avec un appareil photo reflex ?

La TOA-130NS offre un backfocus natif de 222,5 mm, ce qui permet d'installer directement un porte-oculaire adapté avec bague T2 pour monter un appareil photo reflex. Pour exploiter un grand capteur et corriger le champ, il est recommandé d'utiliser le correcteur de champ optionnel TOA-35 FL, qui réduit la focale à 980 mm et offre un cercle image de 40 mm, idéal pour les capteurs plein format. Le réducteur de focale TOA-35 RD permet d'abaisser le F/D à 5,4, augmentant la vitesse d'acquisition, ce qui est pratique pour les cibles faibles. En revanche, il faut respecter les distances de backfocus indiquées pour conserver la netteté sur tout le champ.

Pourquoi l'image peut-elle sembler floue à fort grossissement avec cette lunette ?

Même avec une optique de haute qualité comme la TOA-130NS, plusieurs facteurs limitent la netteté à fort grossissement. La turbulence atmosphérique, appelée 'seeing', est souvent la principale cause de flou, car elle déforme rapidement l'image, surtout si le tube n'a pas atteint sa température d'équilibre avec l'air ambiant. Le tube de 1145 mm de long nécessite un temps de mise en température d'environ 30 à 45 minutes. De plus, le pouvoir séparateur théorique à 130 mm est limité, et au-delà d'un certain grossissement (environ 260x à 300x), la diffraction et la turbulence rendent l'image moins nette malgré la qualité optique.

Quels sont les avantages et les limites du tube seul TOA-130NS pour une utilisation polyvalente ?

Le tube seul TOA-130NS offre une grande flexibilité grâce à ses nombreux accessoires optiques compatibles (correcteurs, réducteurs, extendeurs) et sa qualité optique exceptionnelle. Cela permet d'adapter la lunette à différentes pratiques, de l'observation visuelle à l'imagerie planétaire ou grand champ. Toutefois, en tant que tube seul, il nécessite une monture appropriée et un porte-oculaire compatible de 69 mm. Le poids et les dimensions demandent une certaine logistique de transport et une monture stable. En magasin à Colmar, nos experts peuvent vous conseiller sur la meilleure combinaison monture-tube selon votre usage et contraintes de terrain.
