Tube optique de lunette Takahashi TOA-130NFB

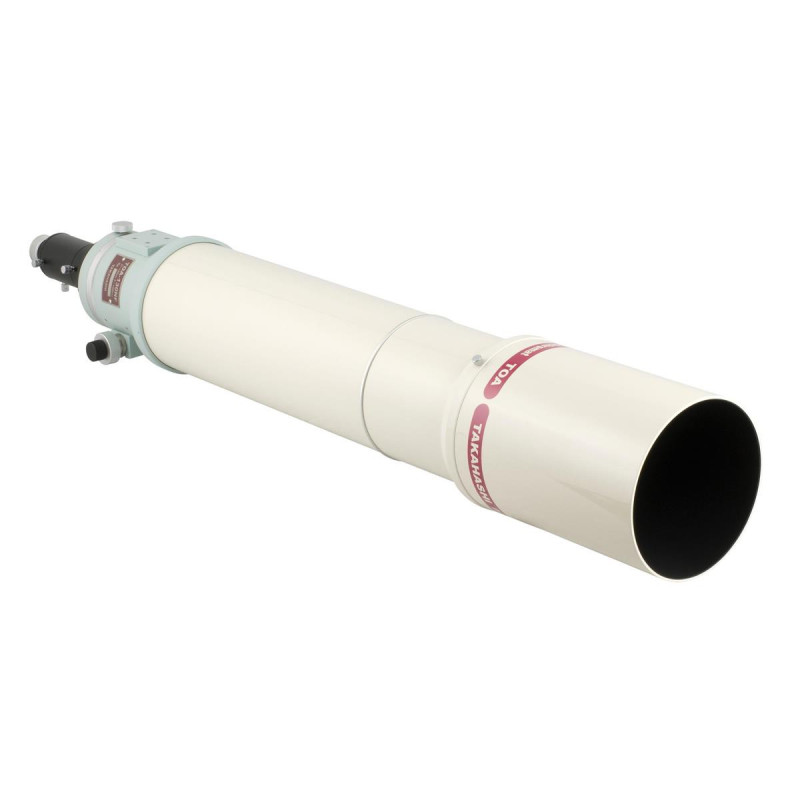

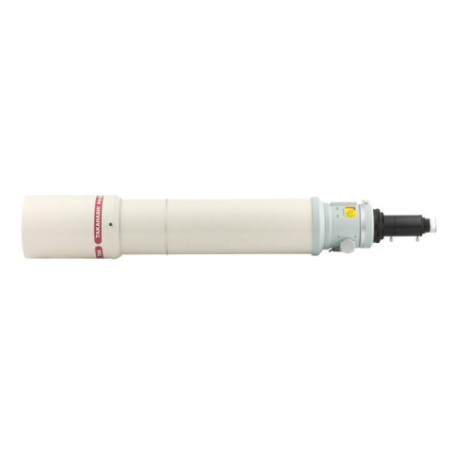

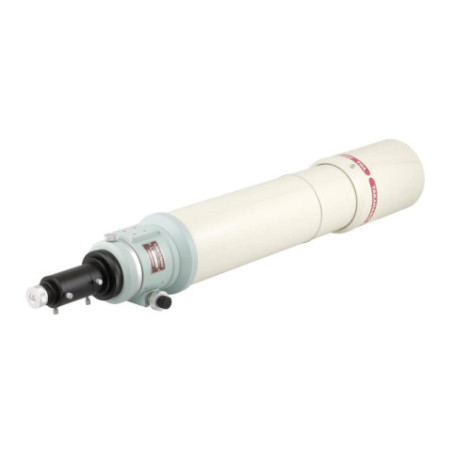

Lunette Takahashi TOA-130NFB (tube seul)

( Code : TATOK13210 )

La meilleure formule optique de lunette apochromatique proposée par Takahashi, équipée d'un système de mise au point renforcé

Objectif triplet apochromatique
Une correction chromatique quasi parfaite et un contraste exceptionnel.
Une mise au point à crémaillère surdimensionnée 4" avec microfocuser, idéale pour l'imagerie
Tube optique seul
La qualité Takahashi, fabrication artisanale japonaise

7 460,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Le concept Triplet Ortho-Apochromat des lunettes TOA permet d'associer piqué et contraste extraordinaires. Cette formule optique unique, basée sur un triplet ED à fort espacement d'air, présente l'avantage d'éliminer totalement l'aberration sphérique tout en ayant la meilleure correction chromatique de la gamme des lunettes Takahashi. La TOA excelle aussi bien en haute résolution planétaire qu'en imagerie du ciel profond, en exploitant pleinement les capacités des appareils photo et caméras disposant des plus grands capteurs.

La TOA-130NFB est fournie avec un pare-buée rétractable. La crémaillère surdimensionnée de 102 mm de diamètre est équipée d'une démultiplication 1/7 et d'un collier rotatif pour le cadrage photographique. Grâce à cette configuration, la NFB est résolument tournée vers l'imagerie. Elle permet des montage photo plus robustes notamment avec des caméras CCD de grande taille, sans générer de contraintes mécaniques. Cette crémaillère accepte certains accessoires spécifiques, tels que le super-correcteur 67 FL qui offre un cercle image incroyable de 92 mm (60% non vignetté).

Caractéristiques optiques

Caractéristique	Lunette Takahashi TOA-130NFB
Objectif	Apochromatique à triplet ED
Assemblage	Objectif à fort espacement d'air. 3 lentilles/3 groupes. 2 lentilles en verre ED S-FPL53
Traitements	Multicouche dur
Diamètre utile	130 mm
Au foyer natif
Focale	1000 mm
Ouverture relative	F/D 7,7
Backfocus	274,5 mm
Avec le correcteur de champ TOA-35 FL
Focale	980 mm
Ouverture relative	F/D 7,5
Diamètre du cercle image	40 mm
Backfocus	117,5 mm
Avec le super-correcteur 67 FL
Focale	1000 mm
Ouverture relative	F/D 7,7
Diamètre du cercle image	92 mm
Backfocus	106,2 mm
Avec le réducteur de focale TOA-35 RD
Focale	698 mm
Ouverture relative	F/D 5,4
Diamètre du cercle image	44 mm
Backfocus	65,5 mm
Avec l'extendeur EXT-ED1.5X
Focale	1500 mm
Ouverture relative	F/D 11,5
Diamètre du cercle image	44 mm
Backfocus	117,5 mm

Caractéristiques mécaniques

Caractéristique	Lunette Takahashi TOA-130NFB
Longueur du tube	1155 mm (1022 mm avec pare-buée rétracté)
Diamètre du tube	156 mm
Poids	12,3 kg
Mise au point	Crémaillère 112 mm (4'') avec microfocuser 1/7

La lunette Takahashi TOA-130NFB [TOK13210], tube seul, est livrée avec les éléments suivants :

[TOK13210] un tube optique de lunette Takahashi TOA-130NFB

Spot diagrams

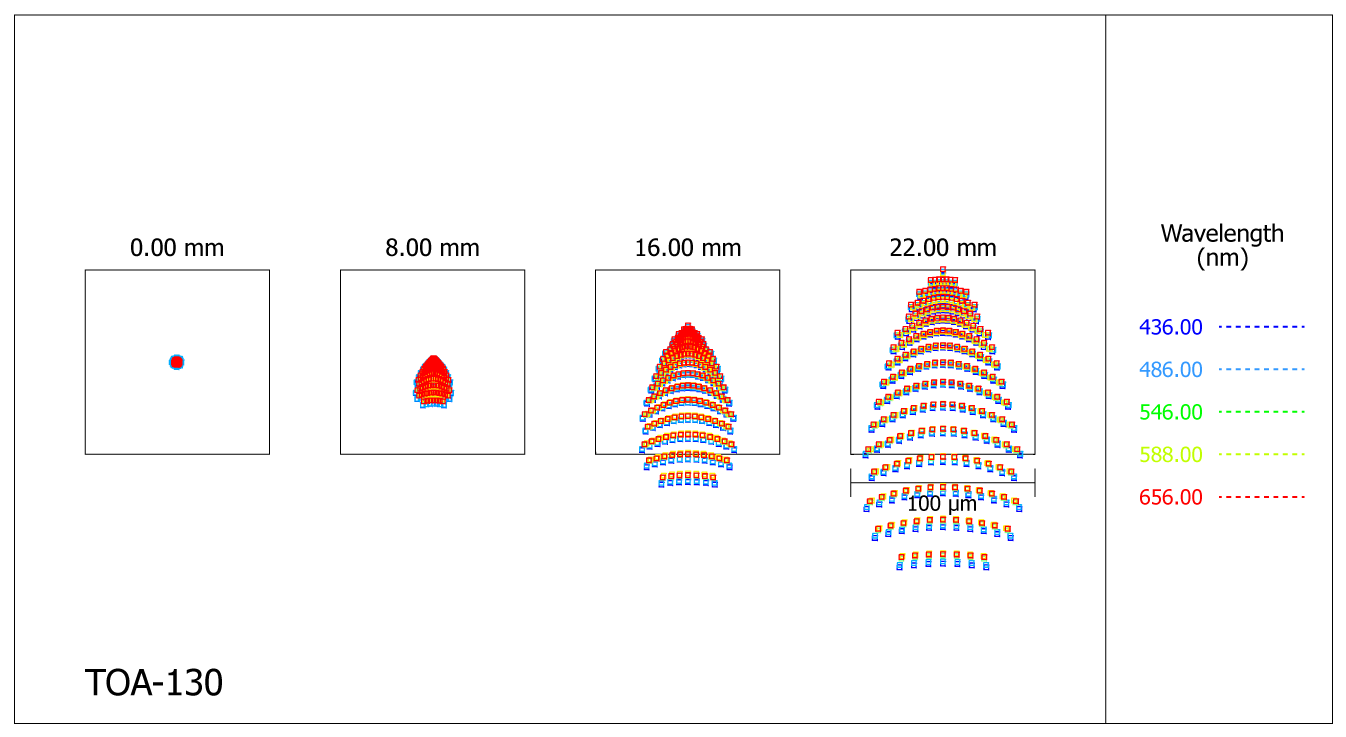

Spot-diagram de la lunette Takahashi TOA-130 au foyer primaire

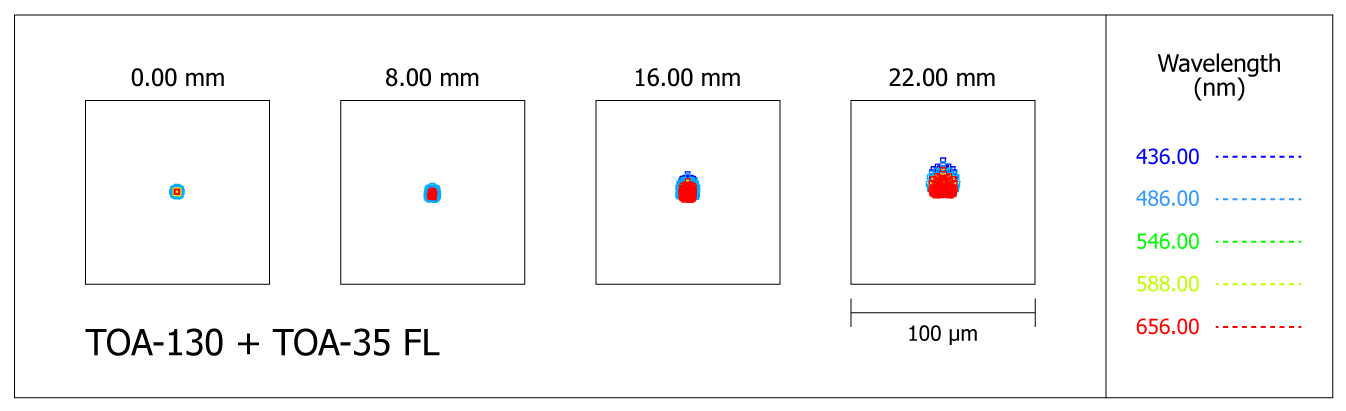

Spot-diagram de la lunette Takahashi TOA-130 avec correcteur TOA-35 FL — Spot-diagram de la lunette Takahashi TOA-130 avec le correcteur de champ TOA-35 FL

System-charts

System-chart de la lunette Takahashi TOA-130NFB	Télécharger
System-chart de la lunette Takahashi TOA-130NFB avec correcteur TOA-35 FL	Télécharger
System-chart de la lunette Takahashi TOA-130NFB avec super-correcteur 67-FL	Télécharger

Mode d'emploi

Mode d'emploi de la TOA-130NFB (en anglais)	Télécharger

FOIRE AUX QUESTIONS

Est-ce que cette lunette Takahashi TOA-130NFB convient autant pour l'observation planétaire que pour le ciel profond ?

Oui, la TOA-130NFB est conçue pour offrir un piqué et un contraste exceptionnels grâce à sa formule triplet apochromatique à fort espacement d'air, éliminant l'aberration sphérique et minimisant la chromatismes. Elle excelle donc en haute résolution planétaire mais aussi en imagerie du ciel profond, notamment avec des caméras utilisant de grands capteurs. Cependant, son ouverture de 130 mm limite la luminosité comparée à des instruments plus ouverts, ce qui peut rendre l'observation visuelle d'objets très faibles plus exigeante.

Comment s'adapte cette lunette sur différentes montures, notamment en tenant compte de son poids ?

Avec un poids de 12,3 kg et un tube long de 1155 mm, la TOA-130NFB nécessite une monture robuste capable de supporter au moins 15 kg pour garantir stabilité et précision, surtout en astrophotographie. Son poids est un compromis entre qualité optique et portabilité : elle est plus lourde qu'une lunette plus simple, ce qui peut compliquer les montages légers mais apporte une meilleure rigidité et tenue mécanique, essentielle pour le suivi précis.

Pourquoi l'image peut-elle rester floue même avec un bon télescope comme la TOA-130NFB en haute résolution ?

Même avec une optique de haute qualité, la netteté à fort grossissement est limitée par la turbulence atmosphérique (la 'détérioration' de l'air), qui provoque des fluctuations rapides et aléatoires de l'image. De plus, la limite de diffraction liée à la taille de l'objectif (130 mm) impose une résolution maximale. Ainsi, si la turbulence est forte, l’image reste floue malgré l’excellence de la lunette. Le temps de pose, la mise au point fine via le microfocuser, et l’utilisation de conditions atmosphériques stables sont donc essentiels.

Peut-on utiliser cette lunette avec un appareil photo reflex classique pour l'astrophoto ?

Oui, la TOA-130NFB est particulièrement adaptée à l'imagerie grâce à sa crémaillère surdimensionnée avec microfocuser, qui permet des réglages précis même avec des caméras lourdes. Pour un appareil photo reflex, il faudra utiliser une bague T2 et tenir compte du backfocus natif de 274,5 mm pour conserver la qualité optique. En astrophotographie, le respect du backfocus est crucial pour éviter les aberrations et garantir un champ bien corrigé.

Le tube optique tient-il dans une petite voiture et est-il facile à transporter ?

Avec ses 1155 mm de longueur (réduits à 1022 mm avec le pare-buée rétracté) et un diamètre de 156 mm, la TOA-130NFB est relativement encombrante mais reste transportable dans une compacte ou une petite voiture à condition de prévoir un espace dédié et une protection adaptée. Son poids de plus de 12 kg nécessite une certaine précaution lors du transport. Il est conseillé d'utiliser un étui rigide et de bien caler le tube pour éviter les chocs.
