Bague Optique Unterlinden OU025 M52-ép.6,8mm-M42 (F/M)
Bague Optique Unterlinden OU025 M52-ép.6,8mm-M42 (F/M)
Bague Optique Unterlinden OU025 M52-ép.6,8mm-M42 (F/M)

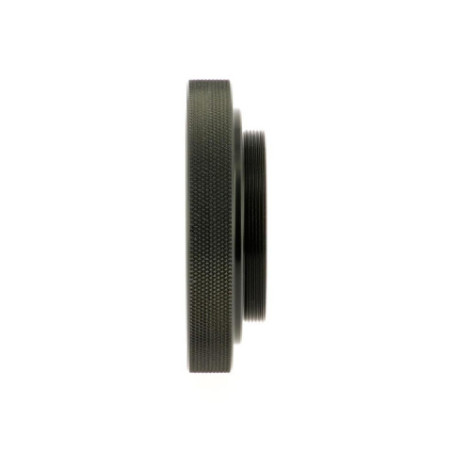

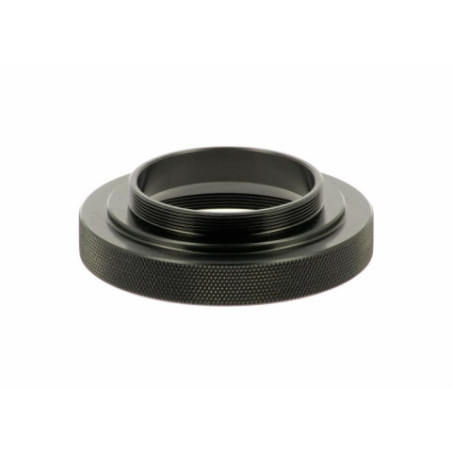

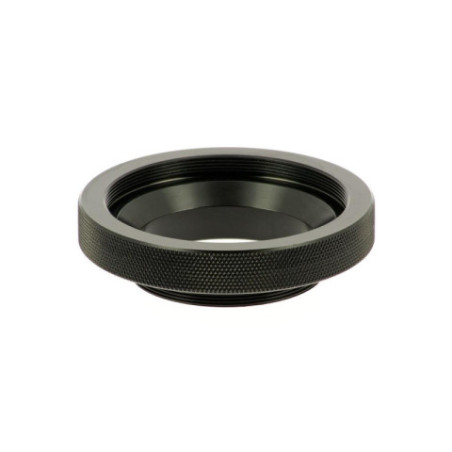

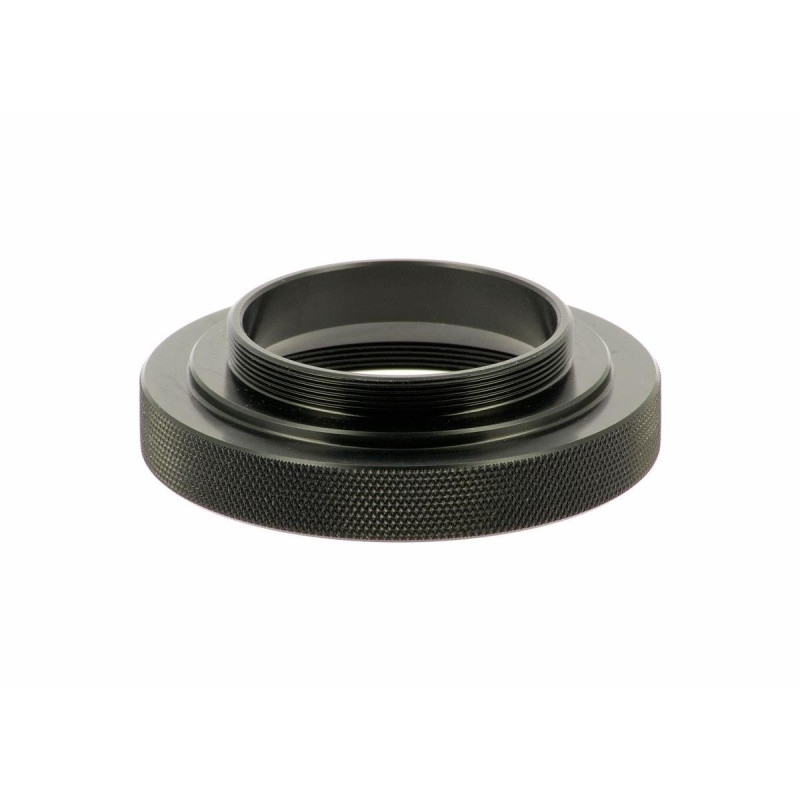

Bague M52 - ép. 6,8mm - M42 (F/M) pour QSI WSG

( Code : OU025 )

Tout savoir sur la bague OU025 M52-ép.6,8mm-M42 (F/M)

  • Entrée au filetage M52x0.75 femelle
  • Sortie au filetage M42x0.75 mâle
  • Tirage : 6,8 mm
  • Pour les adaptateurs photo Takahashi CA-35 de la FS-60
  • Fabriquée en France selon nos specifications
101,00 €

TTC

En stock
Livré en 48/72h
ou payer en
Method Confidis
Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la bague OU025 M52-ép.6,8mm-M42 (F/M)

Cette bague est destinée au montage des caméras en sortie des adaptateurs Takahashi CA-35 de la lunette FS-60 (M52x0.75). La sortie de la bague est au filetage standard T (M42x0.75) mâle. Le tirage de la bague est de 6,8 mm ; il correspond à l'épaisseur nécessaire au montage d'une caméra QSI WSG, disposant d'une entrée au filetage T, pour atteindre les 56,2 mm classiques derrière l'adaptateur photo Takahashi CA-35. Initialement conçue pour le montage de cette caméra, la bague peut être utilisée pour tout autre assemblage nécessitant la conversion d'un filetage M52 vers un filetage T2.

Il est très important de bien calculer la longueur totale de votre montage afin de respecter scrupuleusement les impératifs de backfocus de votre instrument et de ses accessoires optiques ; le backfocus mécanique est la distance entre la dernière surface d'appui mécanique de l'instrument, d'un correcteur de champ ou d'un réducteur de focale et la surface de votre capteur. Dans le doute, n'hésitez pas à nous contacter.

Conçue par notre équipe technique et fabriquée en France par notre atelier mécanique partenaire à Colmar, spécialiste des usinages de haute précision en petite série, cette bague est réalisée en aluminium et anodisée en noir mat.

FOIRE AUX QUESTIONS

Comment cette bague M52 vers M42 peut-elle affecter le tirage et la mise au point de ma caméra ?

Le tirage de 6,8 mm de cette bague s'ajoute à la distance mécanique entre l'adaptateur Takahashi CA-35 et le capteur de votre caméra. Le backfocus total doit être précisément respecté pour garantir une mise au point correcte, notamment avec les optiques Takahashi FS-60 qui demandent un tirage total d'environ 56,2 mm. Un mauvais calcul peut entraîner une image floue ou un champ déformé, car le plan focal ne sera pas à la bonne distance.

Puis-je utiliser cette bague avec d’autres caméras que la QSI WSG ?

Oui, cette bague convertit simplement un filetage M52 femelle en un filetage T2 mâle (M42x0.75), ce qui est un standard très répandu. Elle peut donc être utilisée avec d'autres caméras ou accessoires compatibles T2, à condition que le tirage de 6,8 mm convienne dans votre chaîne optique. Il est essentiel de vérifier l’ensemble du tirage pour éviter des problèmes de mise au point.

Cette bague est-elle compatible avec les montures de lunette FS-60 Takahashi ?

Oui, elle est spécifiquement conçue pour s’adapter à l’adaptateur photo Takahashi CA-35 de la FS-60, qui possède un filetage M52x0.75. La bague permet d’y monter une caméra avec un filetage T2 (M42x0.75) tout en respectant le tirage mécanique nécessaire pour un bon positionnement du capteur.

Pourquoi est-il important que la bague soit usinée en aluminium anodisé et avec précision ?

Le choix de l’aluminium anodisé assure une bonne rigidité avec un poids faible (45 g), limitant ainsi les contraintes mécaniques sur la monture et la lunette. L’anodisation noire mat réduit aussi les réflexions parasites à l’intérieur du tube optique. Enfin, la précision de l’usinage est cruciale pour garantir une parfaite planéité et un alignement exact des filets, évitant tout jeu qui pourrait décaler la caméra et dégrader la qualité d’image.

Est-ce que cette bague ajoute un poids ou un encombrement important qui pourrait gêner la stabilité de ma monture ?

Avec seulement 45 grammes et un diamètre extérieur de 63 mm, cette bague est très légère et compacte. Elle n'ajoute quasiment pas de charge supplémentaire, ce qui est important pour ne pas déséquilibrer une monture légère ou altérer ses performances, notamment en astrophotographie où la stabilité est primordiale.
