Bague Optique UnterlindenOU057 - M56-ép.14mm-M54 (F/M)

Bague M56 - ép. 14mm - M54 (F/M) Red. 0.73x/OAG/EFW2/Atik460

( Code : OU057 )

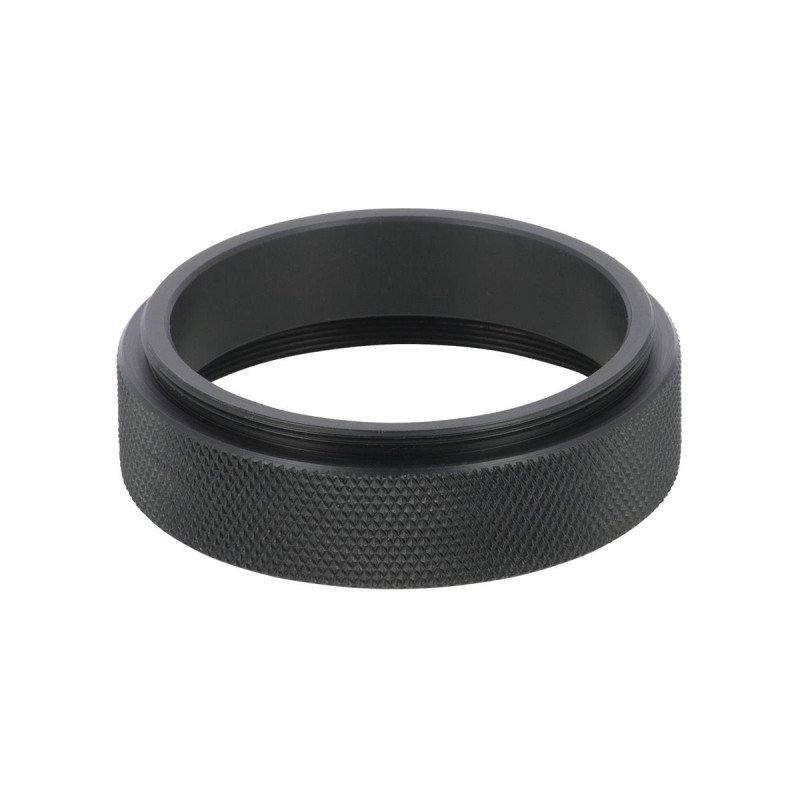

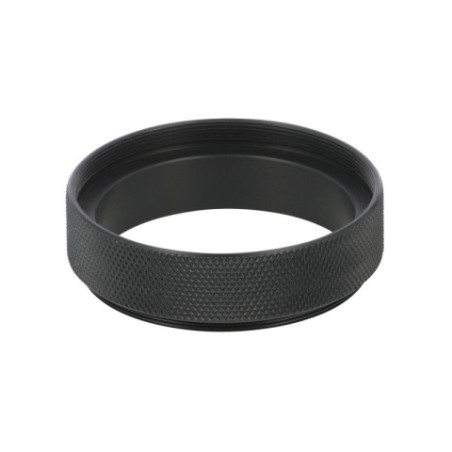

Bague d'adaptation de montage caméra Atik 460 sur le réducteur de focale Takahashi QB0.73X

Entrée au filetage M56x0.75 femelle
Sortie au filetage M54x0.75 mâle
Tirage : 14 mm
Fabriquée en France selon nos specifications

109,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Description

Tout savoir sur la bague OU057 - M56-ép.14mm-M54 (F/M)

Cette bague a été conçue pour le montage d'un ensemble Atik (caméra Atik460/roue à filtres EFW2/diviseur optique OAG) sur le réducteur de focale Takahashi QB0.73X de la lunette FSQ-85EDX. Son épaisseur de 14 mm permet de respecter le backfocus de 56,2 mm imposé derrière le réducteur. Bien que la bague puisse paraître très spécialisée, nous avons décidé d'en produire une série pour les astrophotographes désireux de convertir un filetage M56 vers un filetage M54.

Il est très important de bien calculer la longueur totale de votre montage afin de respecter scrupuleusement les impératifs de backfocus de votre instrument et de ses accessoires optiques ; le backfocus mécanique est la distance entre la dernière surface d'appui mécanique de l'instrument, d'un correcteur de champ ou d'un réducteur de focale et la surface de votre capteur. Dans le doute, n'hésitez pas à nous contacter.

Conçue par notre équipe technique et fabriquée en France par notre atelier mécanique partenaire à Colmar, spécialiste des usinages de haute précision en petite série, cette bague est réalisée en aluminium et anodisée en noir mat.

FOIRE AUX QUESTIONS

Pourquoi est-il important de respecter le tirage de 14 mm avec cette bague d'adaptation ?

Le tirage de 14 mm correspond à la distance mécanique précise nécessaire pour que le capteur de la caméra Atik460 soit positionné exactement au bon endroit derrière le réducteur de focale Takahashi QB0.73X. Ce positionnement, appelé backfocus, est crucial pour obtenir une image nette et corrigée sur tout le champ. Si le tirage est trop court ou trop long, les étoiles seront floues ou déformées car l'optique ne sera plus à sa distance de travail optimale.

Puis-je utiliser cette bague pour monter une autre caméra que l'Atik460 ?

Cette bague est conçue spécifiquement pour le montage d'un ensemble Atik460 avec roue à filtres EFW2 et diviseur optique OAG sur le réducteur Takahashi QB0.73X, notamment à cause du tirage précis de 14 mm. Cependant, si votre caméra ou vos accessoires ont un filetage compatible M54x0.75 mâle ou M56x0.75 femelle et que le tirage requis est proche, il est possible de l'utiliser. Il faut impérativement vérifier la compatibilité mécanique et optique pour respecter le backfocus total de votre configuration.

Quelle différence entre filetage M56 et M54, et pourquoi cette bague est-elle nécessaire ?

Les filetages M56x0.75 et M54x0.75 sont deux standards mécaniques différents pour fixer les accessoires photo/astronomie. Le passage de M56 à M54 n'est pas natif et nécessite une bague d'adaptation pour assurer un montage mécanique stable et précis. Cette bague garantit aussi le bon tirage, évitant ainsi des erreurs dues à une mauvaise distance entre la caméra et l'optique. Sans cette bague, il serait impossible d'assembler directement les éléments sans risque de jeu ou de mise au point incorrecte.

Le poids et le matériau de cette bague ont-ils un impact sur la stabilité de mon montage ?

Avec seulement 30 grammes et fabriquée en aluminium anodisé noir mat, cette bague ajoute un poids négligeable à votre montage. Son aluminium usiné avec précision assure une bonne rigidité mécanique, ce qui est essentiel pour éviter tout jeu ou flexion pouvant entraîner des flous lors de poses longues en astrophotographie. Le poids léger contribue également à ne pas surcharger la monture, surtout les petites montures équatoriales sensibles aux déséquilibres.

Comment vérifier que mon montage respecte bien le backfocus total avec cette bague et le réducteur Takahashi ?

Pour vérifier le backfocus, il faut additionner la profondeur mécanique de chaque élément entre la dernière surface de l'optique (ici, la sortie du réducteur Takahashi QB0.73X) et la surface du capteur. Cette bague apporte 14 mm de tirage, valeur intégrée dans le backfocus total imposé de 56,2 mm pour ce réducteur. Il faut mesurer précisément chaque élément (bagues, roues à filtres, diviseur optique) et s'assurer que la somme correspond exactement au backfocus recommandé. En cas de doute, il est conseillé de contacter un technicien ou l'équipe d'Optique Unterlinden pour éviter toute perte de qualité d'image.
