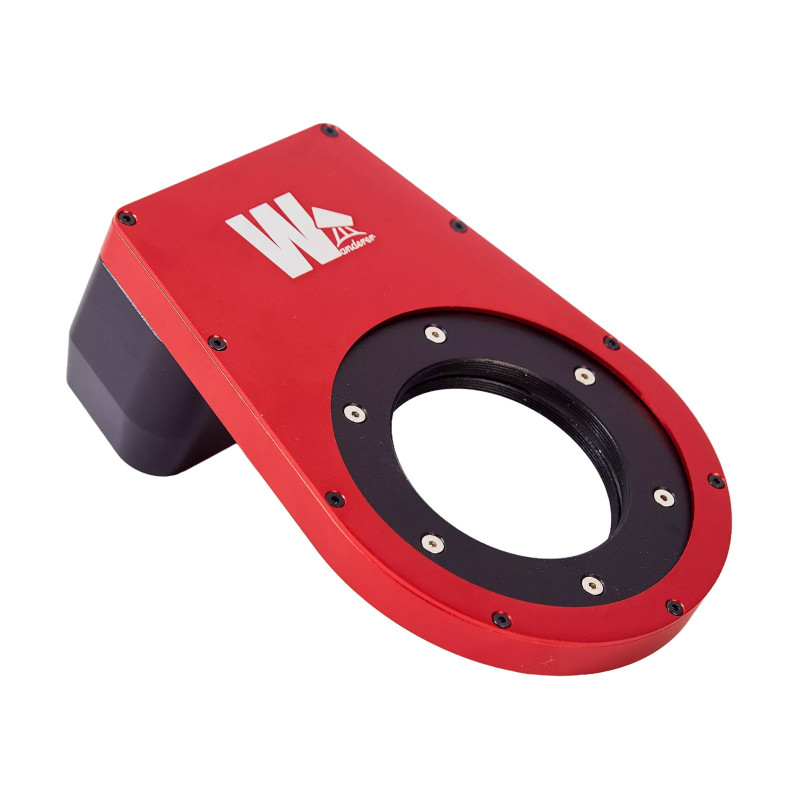

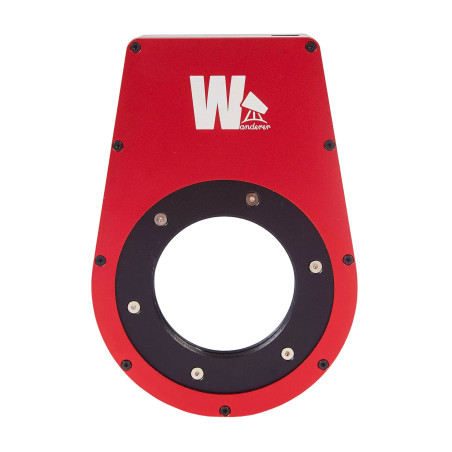

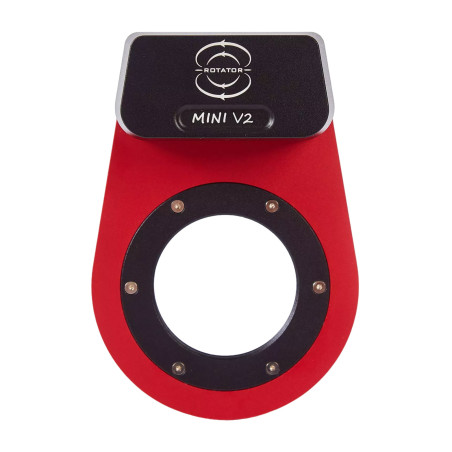

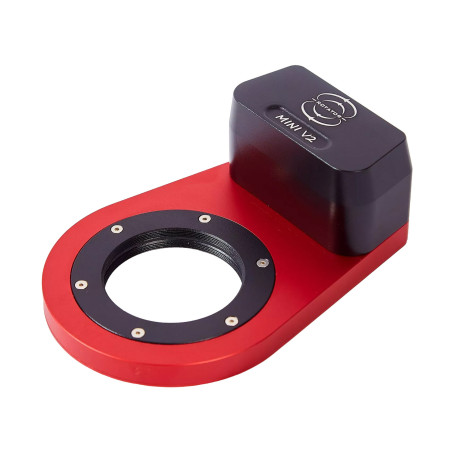

WandererRotator Mini V2 (M54)

( Code : WAWR2-M54 )

Dispositif de cadrage et de dérotation informatisé, pilotable à distance.

Facilite le cadrage de vos photographies.
Compense la rotation de champ dues aux montures azimutales.
Trois tailles différents : Mini (M54), Lite (M68) et Pro (M92).
Compatible ASCOM, INDI.
Idéal pour les instruments en poste fixe pilotés à distance

459,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur les systèmes de cadrage informatisés WandererRotator v2

Le pilotage à distance d'un télescope oblige à informatiser le maximum de tâches, car l'utilisateur n'a souvent pas accès physiquement à l'instrument et à ses accessoires pour effectuer des réglages ou des modifications de sa configuration. Le WandererRotator v2 règle deux problématiques : le cadrage photographique et la dérotation de champ. Il s'agit d'un dispositif motorisé, pilotable à distance, utilisé pour tourner votre appareil photo ou votre caméra CMOS de façon à orienter son capteur dans la position souhaitée.

Le cadrage photo consiste à orienter le capteur du système de prise de vue, que ce soit un appareil photo ou une caméra CMOS, de façon à créer une composition optimale. Par exemple, pour photographier la galaxie d'Andromède (M31), vous serez systématiquement amené à la placer sur la diagonale de votre capteur, tant l'objet est large. WandereorRotator v2 permet de tourner l'intégralité de votre train d'imagerie selon l'angle désiré. Ce réglage est utile à la fois pour cadrer mais aussi pour retrouver un cadrage antérieur précis ou pour ajuster l'angle des différents panneaux d'une mosaïque.

La rotation du champ est un phénomène inhérent aux instruments placés en position azimutale (télescopes Dobson ou télescopes Schmidt-Cassegrain installés sur une monture à fourche, par exemple). Sur ce type de monture, et contrairement à la monture équatoriale, le suivi automatique des astres entraîne une rotation du champ au foyer du télescope ; le champ semble tourner lentement sur lui-même durant la nuit. Wanderer v2 permet de compenser automatiquement la rotation de champ. Il devient donc possible de photographier le ciel avec des temps de pose plus longs avec des instruments sur une monture azimutale motorisées comme vous pourriez le faire avec une monture équatoriale.

Les avantages des systèmes WandererRotator v2

Grâce à un mécanisme de rotation breveté, WandererRotator v2 assure la stabilité du plan focal lors des mouvements. Le système associant friction et magnétisme élimine les écarts et les jeux dans le mécanisme, vous garantissant une absence de tilt, un maintien de la collimation et une grande rigidité. Le couple atteint 5 Nm (10 kg).

Le dispositif mécanique est léger et peu épais. Le tirage du WandererRotator v2 n'est que de 10 mm sur la version Mini et 16 mm sur la version Pro. Il est donc facile de l'insérer dans votre montage photographique. De nombreuses combinaisons sont possibles, y compris en présence d'un correcteur de champ ou d'un réducteur de focale. Nous vous invitons à vous reporter au document de montage édité par WandererAstro, qui détaille les combinaisons possibles en fonction de votre instrument et de ses accessoires. En terme de poids, la version Mini (M54) ne pèse que 420 g, tandis que la version Pro (M92) pèse 800 g.

La rotation est très précise, 1000 pas par degré soit une résolution angulaire de 0,005°. Elle assure une dérotation extrêmement efficace et un cadrage parfaitement reproductible.

Le WandererRotator v2 dispose d'une grande modularité mécanique. Vous pouvez modifier l'interface de montage côté moteur de façon à adapter le filetage, mâle ou femelle, en fonction de vos besoins. Pour cela, il suffit de dévisser la façade et de la remplacer.

Alimentation et pilotage informatique

Le dispositif WandererRotator v2 doit être alimenté en courant continu 12V par une prise d'alimentation 5.5x2.1mm. La connexion informatique s'effectue en USB2.

WandererRotator v2 ne possède pas de raquette de commande. Il ne peut être piloté que de manière informatique et il est compatible avec de nombreux logiciels. Il peut être commandé depuis la plateforme Wanderer Empire proposée gratuitement par WandererAstro ou depuis toute application d'astronomie compatible ASCOM ou INDI, telle que NINA ou PHD2 par exemple. Le pilotae ASCOM peut gérer jusqu'à 3 rotateurs simultanément.

Onglet de commande d'un WandererRotator dans le logiciel Wanderer Empire v2. Il donne accès aux fonctions de cadrage et de dérotation du champ

Modèles disponibles

WandererAstro propose 3 modèles de rotateurs différents. Le choix dépendra du diamètre de montage et de la taille du capteur de votre appareil photo ou de votre caméra CMOS. Le modèle Mini V2 (filetages M54) suffit pour un montage équipé d'un capteur jusqu'au format APS-C voire APN.

Modèle	Type d'entrée/sortie	Couple admissible	Poids
Mini V2	Filetages M54	10 kg (5 Nm)	400 g
Lite V2	Filetages M68	15 kg (7,5 Nm)	550 g
Pro V2	Filetages M92	20 kg (10 Nm)	800 g

Caractéristique	Système de cadrage WandererRotator Mini V2
Référence	WAWR2-M54
Alimentation électrique	Courant continu 12V, prise d'alimentation 5.5-2.1mm
Consommation électrique	Moins de 0,5 A
Connectique informatique	USB 2.0 Type B
Couple	5 Nm (ou 10 kg)*
Vitesse de rotation	4,5°/s
Résolution	1142 pas/degré (0,0008°/pas)
Filetages d'entrée/sortie	M54x0.75 femelle
Matériau	Alliage d'aluminium
Plage de température de fonctionnement	-30°C à 50°C
Epaisseur (tirage)	10 mm
Poids	400 g

* Le couple dépend de la distance entre le centre de gravité du montage et le rotateur, le moment par rapport à l'axe étant le produit de l'intensité de la force par le bras de levier. La valeur indiquée, et prise en compte dans le calcul du couple, part du principe que le centre de gravité est situé à 50 mm du rotateur.

Schémas

Schéma technique du système de cadrage WandererRotator Mini V2

Montages possibles du WandererRotator V2 (en anglais)	Télécharger

1x Système de cadrage WandererRotator Mini V2
1x Cordon USB-Type B vers A (1 m de long)
1x Cordon d'alimentation mâle-mâle jack 5.5-2.1mm (1 m de long)

FOIRE AUX QUESTIONS

Comment le WandererRotator Mini V2 compense-t-il la rotation de champ sur une monture azimutale ?

Les montures azimutales, comme les fourches ou les Dobson motorisés, entrainent une rotation du champ visible au foyer durant le suivi des astres, car elles pivotent sur deux axes perpendiculaires sans alignement avec l'axe de rotation céleste. Le WandererRotator Mini V2 compense ce phénomène en faisant tourner mécaniquement le capteur (appareil photo ou caméra) dans le sens inverse de cette rotation. Grâce à son moteur très précis et son pilotage informatique, il maintient l'orientation du champ fixe, ce qui permet de réaliser des poses longues sans que l'image ne tourne, un avantage important pour l'astrophotographie sur monture azimutale.

Est-ce que le WandererRotator Mini V2 peut être utilisé avec un appareil photo plein format ?

Le modèle Mini V2 est prévu pour des filets M54 et convient idéalement à des capteurs jusqu'au format APS-C. Pour un plein format, la taille plus grande du capteur et la charge mécanique accrue peuvent dépasser les capacités optimales de ce modèle, en particulier en termes de couple moteur et stabilité. Il est conseillé d'opter pour les versions Lite (M68) ou Pro (M92) qui offrent un couple plus élevé et un tirage adapté aux plus grands capteurs pour éviter tout risque de tilt ou de perte de précision.

Comment s'intègre le WandererRotator Mini V2 dans une chaîne optique avec correcteur de champ ou réducteur de focale ?

Le WandererRotator Mini V2 affiche un tirage mécanique très faible (10 mm), ce qui facilite son insertion entre le télescope et les accessoires optiques comme les correcteurs de champ ou réducteurs de focale. Cependant, le tirage total doit être pris en compte pour conserver la bonne distance de mise au point et éviter tout flou. Il est important de consulter les documents techniques du fabricant pour vérifier la compatibilité mécanique et optique, car certaines combinaisons nécessitent de repositionner un accessoire avant ou après le rotateur pour maintenir un backfocus correct.

Pourquoi ne peut-on piloter le WandererRotator Mini V2 que par informatique et pas avec une raquette ?

Le WandererRotator Mini V2 est conçu pour un pilotage précis, automatisé et à distance, notamment dans des configurations de postes fixes ou d'observation à distance. Son contrôle repose sur des protocoles informatiques (ASCOM, INDI) via USB, permettant un ajustement fin du cadrage et de la dérotation. L'absence de raquette simplifie le matériel à transporter et évite les erreurs manuelles qui peuvent compromettre la précision du cadrage. Le pilotage logiciel offre aussi la possibilité de mémoriser des positions ou d'intégrer le rotateur dans une séquence d'acquisition automatisée.

Quelle est l'importance du couple moteur et du poids du WandererRotator Mini V2 dans le montage ?

Le couple moteur, ici de 5 Nm pour le Mini V2, définit la capacité du rotateur à tourner la charge constituée par la caméra, les accessoires et le porte-oculaire sans glissement ni jeu. Un couple insuffisant peut entraîner un décalage progressif, affectant la dérotation et le cadrage. Le poids léger (400 g) du Mini V2 minimise l'effort supplémentaire sur la monture et limite l'allongement du train optique, ce qui est crucial pour ne pas déséquilibrer la monture ou induire du tilt. Toutefois, il faut s'assurer que la charge totale reste compatible avec ce couple, notamment si la charge est déportée, car le bras de levier augmente la demande en couple.
