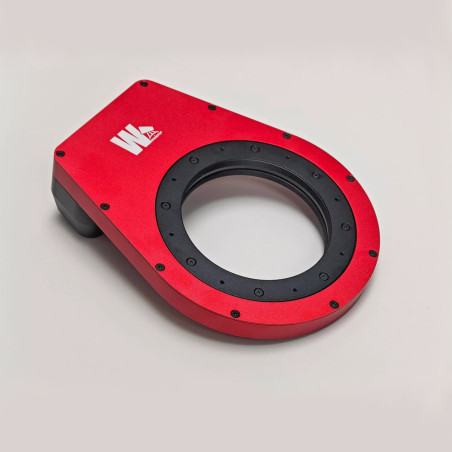

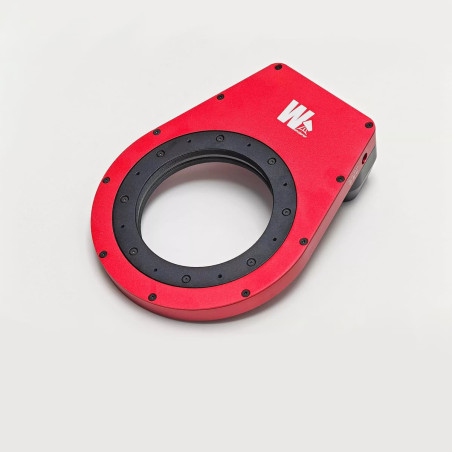

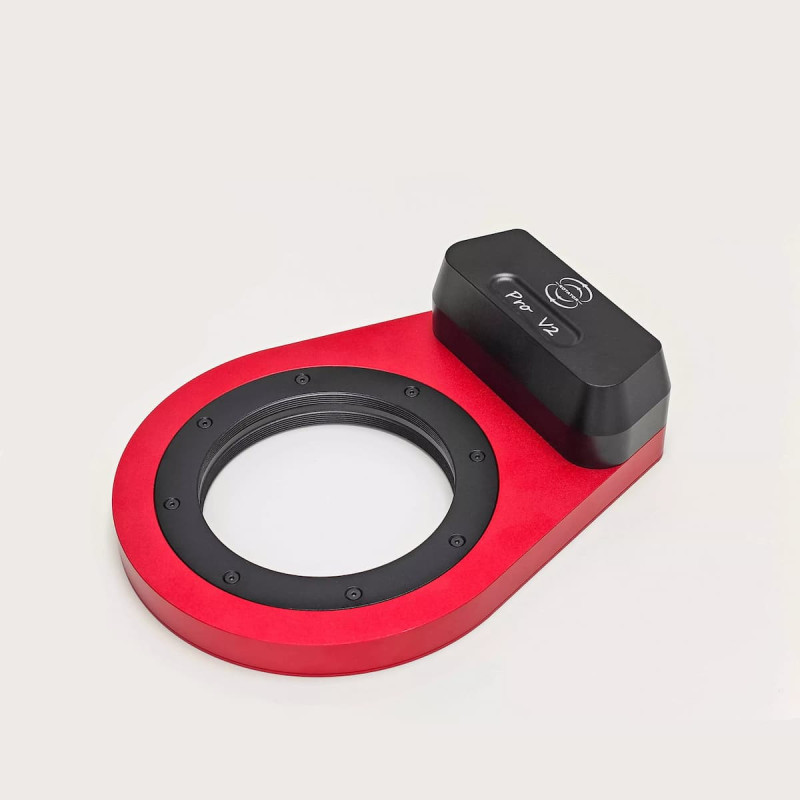

WandererRotator Pro V2 (M92)

( Code : WAWR-M92 )

Dispositif de cadrage et de dérotation informatisé, pilotable à distance.

Facilite le cadrage de vos photographies.
Compense la rotation de champ dues aux montures azimutales.
Trois tailles différents : Mini (M54), Lite (M68) et Pro (M92).
Compatible ASCOM, INDI.
Idéal pour les instruments en poste fixe pilotés à distance

1 049,00 €

TTC

Sur commande, contactez-nous pour connaître le délai de livraison

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur les systèmes de cadrage informatisés WandererRotator v2

Le pilotage à distance d'un télescope oblige à informatiser le maximum de tâches, car l'utilisateur n'a souvent pas accès physiquement à l'instrument et à ses accessoires pour effectuer des réglages ou des modifications de sa configuration. Le WandererRotator v2 règle deux problématiques : le cadrage photographique et la dérotation de champ. Il s'agit d'un dispositif motorisé, pilotable à distance, utilisé pour tourner votre appareil photo ou votre caméra CMOS de façon à orienter son capteur dans la position souhaitée.

Le cadrage photo consiste à orienter le capteur du système de prise de vue, que ce soit un appareil photo ou une caméra CMOS, de façon à créer une composition optimale. Par exemple, pour photographier la galaxie d'Andromède (M31), vous serez systématiquement amené à la placer sur la diagonale de votre capteur, tant l'objet est large. WandereorRotator v2 permet de tourner l'intégralité de votre train d'imagerie selon l'angle désiré. Ce réglage est utile à la fois pour cadrer mais aussi pour retrouver un cadrage antérieur précis ou pour ajuster l'angle des différents panneaux d'une mosaïque.

La rotation du champ est un phénomène inhérent aux instruments placés en position azimutale (télescopes Dobson ou télescopes Schmidt-Cassegrain installés sur une monture à fourche, par exemple). Sur ce type de monture, et contrairement à la monture équatoriale, le suivi automatique des astres entraîne une rotation du champ au foyer du télescope ; le champ semble tourner lentement sur lui-même durant la nuit. Wanderer v2 permet de compenser automatiquement la rotation de champ. Il devient donc possible de photographier le ciel avec des temps de pose plus longs avec des instruments sur une monture azimutale motorisées comme vous pourriez le faire avec une monture équatoriale.

Le système WandererRotator v2 installé devant un diviseur optique, une roue à filtres et des caméras ZWO

Les avantages des systèmes WandererRotator v2

Grâce à un mécanisme de rotation breveté, WandererRotator v2 assure la stabilité du plan focal lors des mouvements. Le système associant friction et magnétisme élimine les écarts et les jeux dans le mécanisme, vous garantissant une absence de tilt, un maintien de la collimation et une grande rigidité. Le couple atteint 5 Nm (10 kg).

Le dispositif mécanique est léger et peu épais. Le tirage du WandererRotator v2 n'est que de 10 mm sur la version Mini et 16 mm sur la version Pro. Il est donc facile de l'insérer dans votre montage photographique. De nombreuses combinaisons sont possibles, y compris en présence d'un correcteur de champ ou d'un réducteur de focale. Nous vous invitons à vous reporter au document de montage édité par WandererAstro, qui détaille les combinaisons possibles en fonction de votre instrument et de ses accessoires. En terme de poids, la version Mini (M54) ne pèse que 420 g, tandis que la version Pro (M92) pèse 800 g.

La rotation est très précise, 1000 pas par degré soit une résolution angulaire de 0,005°. Elle assure une dérotation extrêmement efficace et un cadrage parfaitement reproductible.

Le WandererRotator v2 dispose d'une grande modularité mécanique. Vous pouvez modifier l'interface de montage côté moteur de façon à adapter le filetage, mâle ou femelle, en fonction de vos besoins. Pour cela, il suffit de dévisser la façade et de la remplacer. Des adaptateurs son disposnibles pour la version Pro V2.

Alimentation et pilotage informatique

Le dispositif WandererRotator v2 doit être alimenté en courant continu 12V par une prise d'alimentation 5.5x2.1mm. La connexion informatique s'effectue en USB2.

WandererRotator v2 ne possède pas de raquette de commande. Il ne peut être piloté que de manière informatique et il est compatible avec de nombreux logiciels. Il peut être commandé depuis la plateforme Wanderer Empire proposée gratuitement par WandererAstro ou depuis toute application d'astronomie compatible ASCOM ou INDI, telle que NINA ou PHD2 par exemple. Le pilotae ASCOM peut gérer jusqu'à 3 rotateurs simultanément.

Onglet de commande d'un WandererRotator dans le logiciel Wanderer Empire v2. Il donne accès aux fonctions de cadrage et de dérotation du champ

Modèles disponibles

WandererAstro propose 3 modèles de rotateurs différents. Le choix dépendra du diamètre de montage et de la taille du capteur de votre appareil photo ou de votre caméra CMOS. Le modèle Mini V2 (filetages M54) suffit pour un montage équipé d'un capteur jusqu'au format APS-C voire APN.

Modèle	Type d'entrée/sortie	Couple admissible	Poids
Mini V2	Filetages M54	10 kg (5 Nm)	400 g
Lite V2	Filetages M68	15 kg (7,5 Nm)	550 g
Pro V2	Filetages M92	20 kg (10 Nm)	800 g

Caractéristique	Système de cadrage WandererRotator Pro V2
Référence	WAWR2-M92
Alimentation électrique	Courant continu 12V, prise d'alimentation 5.5-2.1mm
Consommation électrique	Moins de 0,5 A
Connectique informatique	USB 2.0 Type B
Couple	10 Nm (ou 20 kg)*
Vitesse de rotation	3°/s
Résolution	1349 pas/degré (0,0007°/pas)
Filetages d'entrée/sortie	M92x1 femelle. Une façade mâle est fournie.
Matériau	Alliage d'aluminium
Plage de température de fonctionnement	-30°C à 50°C
Epaisseur (tirage)	16 mm
Poids	800 g

* Le couple dépend de la distance entre le centre de gravité du montage et le rotateur, le moment par rapport à l'axe étant le produit de l'intensité de la force par le bras de levier. La valeur indiquée, et prise en compte dans le calcul du couple, part du principe que le centre de gravité est situé à 50 mm du rotateur.

Schémas

Schéma technique du système de cadrage WandererRotator Pro V2

Montages possibles du WandererRotator V2 (en anglais)	Télécharger

1x Système de cadrage WandererRotator Pro V2
1x Adaptateur M92 mâle (+ vis)
1x Cordon USB-Type B vers A (1 m de long)
1x Cordon d'alimentation mâle-mâle jack 5.5-2.1mm (1 m de long)

FOIRE AUX QUESTIONS

Comment le WandererRotator Pro V2 compense-t-il la rotation de champ sur une monture azimutale ?

Les montures azimutales, comme celles des Dobson motorisés ou des télescopes Schmidt-Cassegrain sur fourche, réalisent un suivi des astres en bougeant sur deux axes perpendiculaires. Cette mécanique engendre une rotation apparente du champ dans le plan focal, ce qui déforme les images lors de longues poses en astrophotographie. Le WandererRotator Pro V2 est un dispositif motorisé qui tourne le capteur ou l'appareil photo à une vitesse et un angle calculés précisément en temps réel pour compenser cette rotation. Ainsi, il stabilise l'orientation du champ, permettant des expositions longues sans flou de rotation, ce qui n'est pas possible sans cet accessoire sur ce type de monture.

Est-ce que je peux utiliser le WandererRotator Pro V2 avec un appareil photo reflex ou une caméra CMOS ?

Oui, le WandererRotator Pro V2 est conçu pour faire pivoter l'ensemble du train d'imagerie, qu'il s'agisse d'un appareil photo reflex ou d'une caméra CMOS. Il se positionne entre le télescope et le capteur, avec des filetages M92 compatibles avec de nombreux accessoires photo. Son faible tirage mécanique (16 mm) minimise les problèmes de backfocus, ce qui est essentiel pour conserver la netteté et la collimation, même en présence de correcteurs ou réducteurs de focale. Pour garantir la compatibilité, il faut vérifier que le filetage correspond à vos accessoires ou utiliser les adaptateurs fournis.

Ce système est-il facile à intégrer dans un montage existant et pilotable à distance ?

Le WandererRotator Pro V2 a été pensé pour un usage en poste fixe piloté à distance. Il se connecte via USB 2.0 et nécessite une alimentation 12V continue. Il ne dispose pas de commande manuelle, donc tout le pilotage est informatique, compatible avec les protocoles ASCOM et INDI, ainsi que des logiciels comme NINA ou PHD2. Son poids raisonnable (environ 800 g) et son épaisseur fine (16 mm) facilitent son insertion sans déséquilibrer la monture ni trop augmenter le tirage optique. Cependant, il faut prévoir un montage mécanique précis et stable, car la rotation doit être sans jeu pour garantir la qualité d'image.

Quelle est la précision de rotation du WandererRotator Pro V2 et son impact sur la qualité d'image ?

Le WandererRotator Pro V2 offre une résolution impressionnante de 1349 pas par degré, soit environ 0,0007° par pas, ce qui permet un contrôle très fin de l'orientation du capteur. Cette précision garantit une compensation quasi parfaite de la rotation de champ, éliminant les effets de flou ou de décalage lors de prises de vues longues. De plus, le mécanisme breveté combine friction et magnétisme pour éviter tout jeu ou tilt, ce qui est crucial pour maintenir la collimation de l'instrument et assurer une stabilité mécanique optimale, conditions indispensables pour une excellente netteté.

Quels sont les critères pour choisir entre les différentes tailles de WandererRotator (Mini, Lite, Pro) ?

Le choix entre Mini (M54), Lite (M68) et Pro (M92) dépend principalement du poids et du diamètre des accessoires que vous souhaitez faire pivoter, ainsi que de la taille du capteur. Le modèle Pro (M92) supporte un couple jusqu’à 10 Nm, soit environ 20 kg de charge, ce qui est adapté aux trains d’imagerie lourds avec de grandes caméras ou appareils photo plein format. Le Mini (M54) convient pour des setups légers, jusqu’à capteur APS-C, et pèse moins de 500 g. Le Lite se positionne entre les deux, avec une capacité intermédiaire. Il faut aussi vérifier la compatibilité mécanique avec vos filetages et prévoir un montage stable pour éviter toute contrainte excessive sur le rotateur.
