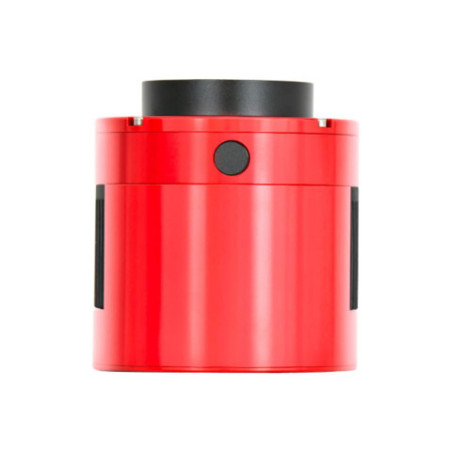

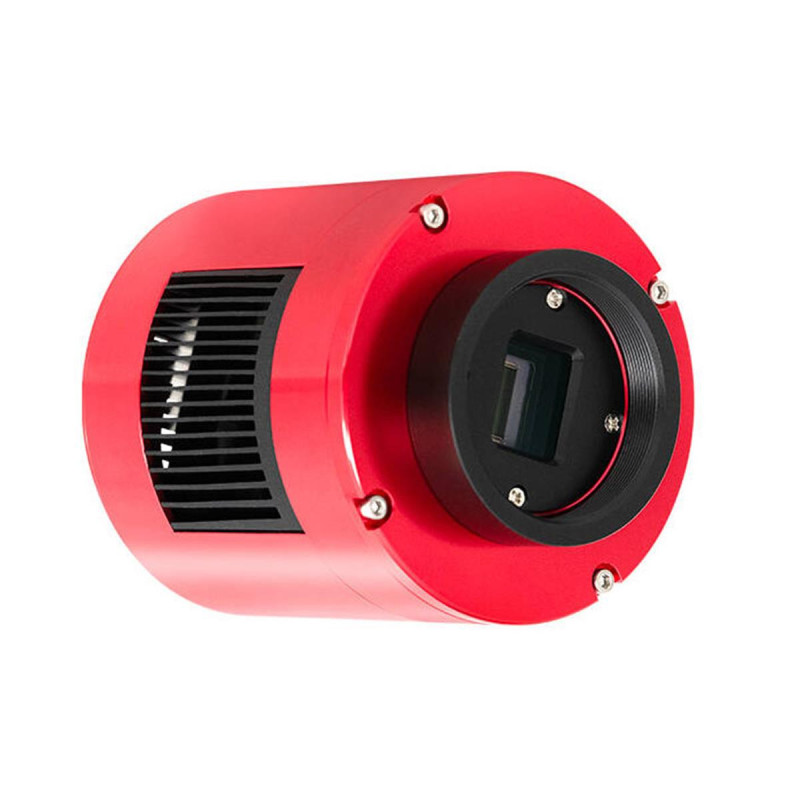

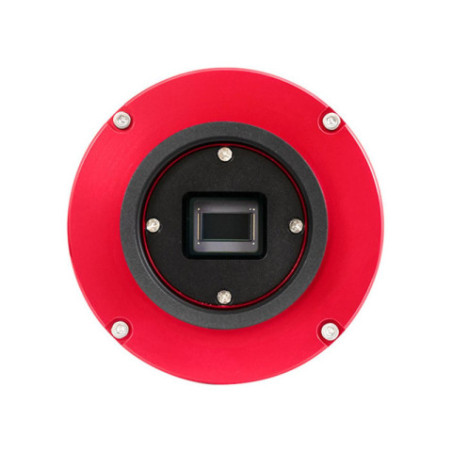

Caméra refroidie monochrome ZWO ASI585MM-P

Caméra refroidie monochrome ZWO ASI585MM-P

( Code : ZWASI585MM-P )

Caméra CMOS monochrome refroidie grand format très performante

Capteur CMOS 1/1.2" noir et blanc Sony IMX585 de 8.3 millions de pixels (2.9µ)
Jusqu'à 46 img/s en pleine résolution
Refroidissement intégré pour l'imagerie longue pose
Pour l'imagerie du ciel profond, solaire et lunaire
Cette caméra nécessite une alimentation 11-15v pour fonctionner

880,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la caméra couleur ZWO ASI585MM-Pro

La caméra ZWO ASI585MM-PRO est équipée d'un capteur CMOS couleur de 8.29 millions de pixels (3840 x 2160 px) et de 12.84 mm de diagonale. A pleine résolution, la vitesse maximale d'acquisition atteint 46 images/seconde avec une dynamique sur 12 bits. Trois caractéristiques sont à retenir : son absence complète d'electroluminescence, sa très grande sensibilité dans le proche infrarouge et un bruit de lecture très faible. Un refroidissement sous la température ambiante de 35°C est disponible sur cette version grâce à l'action d'un module Peltier et d'un ventilateur silencieux pour réduire nettement le bruit thermique.

Caractéristiques principales de la caméra ZWO ASI585MM-Pro

Avec son capteur au format 1/1.2", la caméra ZWO ASI585MM-PRO est adaptée à l'imagerie lunaire et solaire. Elle peut aussi être utilisée comme caméra "All-Sky" (surveillance de la couverture nuageuse pour un observatoire), pour la capture des météores ou le suivi des phénomènes météorologiques. Grâce à son système de refroidissement elle offre la possibilité d'imager le ciel profond (nébuleuses / galaxies) en longue pose.

Performances du capteur

Conçu par Sony pour des applications de surveillance et de sécurité, le capteur IMX585 est bâti sur l'architecture STARVIS 2. Cette dernière intègre de puissantes fonctionnalités permettant l'obtention d'images lumineuses et contrastées, avec une dynamique importante, y compris dans des conditions d'éclairage extrêmement limitées. La technologie principale consiste en un éclairage par l'arrière des photosites ; le capteur est dit "back-illuminated" (ou BSI, Backside Illimination sensor). Cette technique réduit la distance à franchir par la lumière dans le capteur et réduit le blocage des photons par les éléments électroniques non photosensibles. La sensibilité est très fortement augmentée, même en condition de très faible luminosité. Le capteur se révèle aussi extrêmement efficace dans le proche infrarouge (NIR), une bande spectrale prisée par les astrophotographes planétaires pour sa sensibilité moindre à la turbulence atmosphérique.

Rendement quantique équivalent du capteur de la caméra couleur ASI585MM-PRO en fonction de la longueur d'onde

La caméra intègre un dispositif HCG (High Conversion Gain) qui peut réduire le bruit de lecture à gain élevé tout en conservant la grande dynamique que vous obtiendriez à faible gain. Ce mode HCG s'active automatiquement dès que le gain atteint 200.

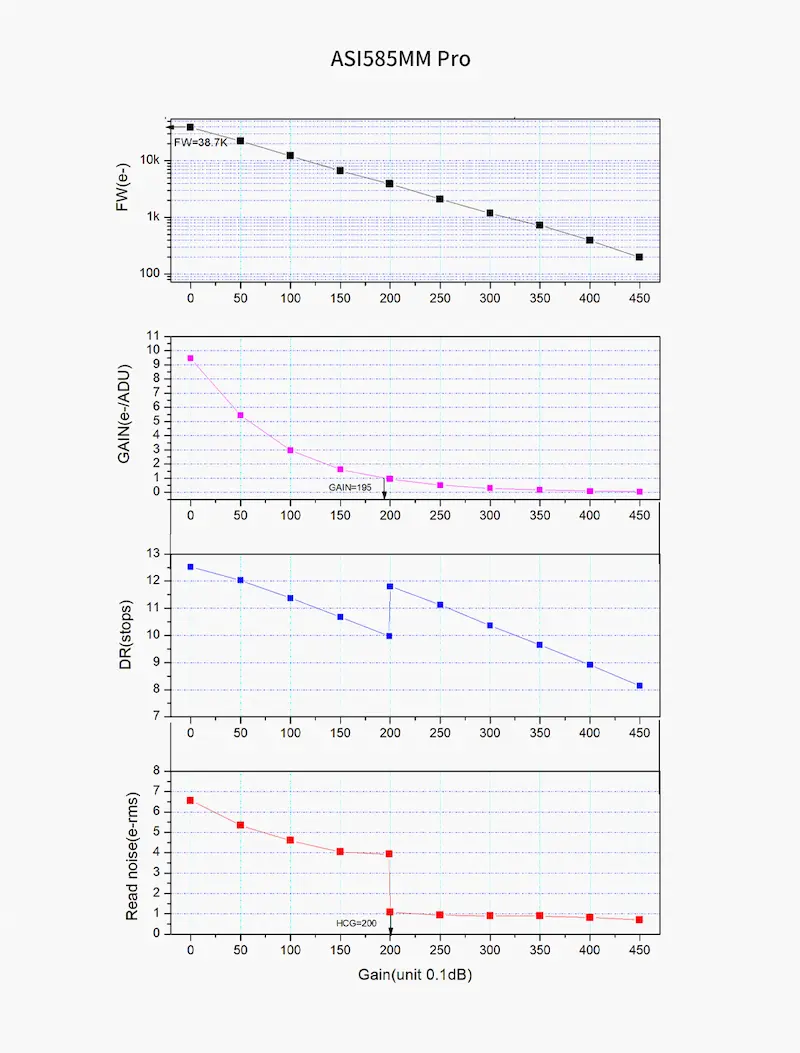

Capacité du pixel, gain, gamme dynamique et bruit de lecture de la caméra ZWO ASI585MM-PRO

Comparaison entre ASI585MM/MC et ASI485MM/MC

Les caméras ZWO ASI585 sont considérées comme une évolution du modèle ASI485. Les améliorations sont nombreuses : absence d'électroluminescence, courant d'obscurité plus faible, capacité du pixel 3 fois plus importante. Elle possède aussi une sensibilité plus grande dans le vert, le rouge et le proche infrarouge que l'ASI485 ; elle est même 1.5x plus sensible dans les longueurs d'onde supérieures à 850nm.

Comparatif des caractéristiques principales des caméras ZWO ASI585MM/MC et ASI485MM/MC

Courant d'obscurité

La mécanique de montage

L'ASI585MM-PRO possède un filetage d'entrée de type M42 femelle, le backfocus est alors de 17.5mm. En retirant l'adaptateur femelle, vous avez accès à un filetage M42x0.75 mâle. Dans ce cas, le backfocus est de 6.5mm. L'adaptateur femelle est à préférer si vous souhaitez intégrer d'autres accessoires ZWO (roue à filtres ou diviseur optique) dans le montage au foyer de l'instrument.

Un convertisseur mécanique M42 vers 31.75mm mâle est livré, ainsi qu'un cordon USB de 2m de longueur et un cordon d'autoguidage ST4.

Les logiciels

Comme pour la totalité des caméras de la marque ZWO, le principal logiciel de commande de la caméra et le plus complet est ASIStudio, librement téléchargeable sur le site du fabricant ZWO. La marque propose aussi un SDK (Software Development Kit) gratuit de telle sorte que de nombreux logiciels, gratuits ou payants, prennent en charge nativement les caméras ZWO : Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Nous vous invitons à vous reporter aux documentations spécifiques de ces logiciels pour connaître leur niveau de compatibilité ou à visiter le site Internet ZWO pour en obtenir une liste exhaustive.

ZWO propose aussi un pilote unifié ASCOM pour le pilotage de tous ses accessoires au travers de la plateforme ASCOM/Alpaca. Ce pilote est librement téléchargeable sur le site de ZWO.

Pour les utilisateurs Linux et Mac, des pilotes Indi ou Indigo sont gratuits et disponibles sur les sites Internet de ces plateformes. Le pilotage s'effectue ensuite par l'intermédiaire des logiciels KStars/Ekos (sous Linux) et AstroImager/AstroTelescope proposés par l'éditeur CloudMakers (sous Mac).

Enfin, les caméras ZWO sont accessibles par le biais de pilotes vidéos comme DirectShow ou TWAIN. Pour plus de détails, visitez le site Internet ZWO.

Pour aller plus loin : nos articles de blog

Caractéristiques électroniques

Caractéristiques	Caméra ZWO ASI585MM-Pro
Capteur
Capteur	CMOS Sony IMX585
Type de capteur	Monochrome
Format du capteur	1/1.2"
Taille de la matrice	3840 x 2160px
Dimensions d'un pixel	2.9 x 2.9µm
Dimensions de la matrice	11.1 x 6.3mm (diagonale : 12.84mm)
Capacité du pixel	38 700 e-
Electronique
Convertisseur A/N	12 bits
Gain	9.77 e-/ADU
Bruit de lecture	0.7 à 6.8e-
Binning	-
Obturateur	Electronique, type "Rolling shutter"
Plage de temps de pose	32µs à 2000s
Refroidissement
Type	Thermoélectrique régulé avec consigne. ΔT = -35°C max
Connectique
Interface informatique	USB 3.0 Type-B SuperSpeed
Interface d'autoguidage	Oui. RJ12 compatible ST4
Interfaces additionnelles	Aucune
Alimentation électrique	5V, par le port USB

Caractéristiques mécaniques

Caractéristiques	Caméra ZWO ASI585MM-Pro
Backfocus	6.5mm / 17.5mm
Entrée mécanique	Filetage M42x0.75 femelle
Hublot de protection	Vitre traitée anti-reflets
Dimensions (dia. x H)	78mm x 73.5mm

Schémas

Dimensions et côtes de la caméra ZWO ASI585MM-Pro

1x Caméra couleur ZWO ASI585MM-Pro
1x Adaptateur M42-M48
1x Cordon USB3.0 (2m)
1x Cordon USB2.0 (0.5m)
1x Bague allonge de 16.5mm (M42-M48)
1x Adaptateur M42x0.75 mâle vers coulant 31.75 mm mâle, avec bouchon
1x Adaptateur M42 vers 31.75 femelle
1x Bague allonge de 21mm (M42)
4x Spacers

Montage de la caméra pour avoir un backfocus de 55mm (avec et sans diviseur optique OAG)

FOIRE AUX QUESTIONS

Puis-je utiliser la caméra ZWO ASI585MM-P avec mon télescope et une roue à filtres ?

Oui, la caméra ZWO ASI585MM-P est équipée d'un filetage M42 femelle avec un backfocus de 17,5 mm, idéal pour intégrer une roue à filtres ou un diviseur optique ZWO. Ce backfocus est crucial pour assurer la netteté des images, et l'adaptateur femelle M42 permet un montage stable et précis avec ces accessoires. Retirer cet adaptateur réduit le backfocus à 6,5 mm mais limite la compatibilité avec d'autres équipements.

Pourquoi l'image devient-elle floue à fort grossissement avec cette caméra ?

À fort grossissement, la netteté dépend non seulement de la résolution du capteur mais aussi de la qualité de la turbulence atmosphérique et de la limite de diffraction de votre instrument. Le capteur CMOS Sony IMX585 de 2,9 µm permet une haute résolution, cependant, la turbulence limite souvent la finesse visible. Le refroidissement intégré réduit le bruit thermique pour des poses longues, mais ne corrige pas la turbulence, qui reste la principale cause de flou à forts grossissements.

Quel est l'avantage du refroidissement intégré pour l'imagerie du ciel profond ?

Le refroidissement thermoélectrique, pouvant abaisser la température du capteur jusqu'à -35°C en dessous de la température ambiante, réduit considérablement le bruit thermique (courant d'obscurité). Ce bruit est un signal parasite qui apparaît lors de longues poses, surtout en astrophotographie du ciel profond. En limitant ce bruit, la caméra offre des images plus nettes et un meilleur rapport signal/bruit, indispensable pour capter les détails faibles des nébuleuses et galaxies.

Est-ce que cette caméra est adaptée à l'imagerie solaire et lunaire ?

Oui, grâce à son capteur monochrome à haute sensibilité dans le proche infrarouge et sa faible électroluminescence, la ZWO ASI585MM-P est particulièrement bien adaptée à l'imagerie solaire et lunaire. Son format 1/1.2" et la vitesse d'acquisition jusqu'à 46 images/seconde permettent de capturer des détails fins et d'atténuer les effets de la turbulence atmosphérique, surtout en planétaire et solaire.

Comment se connecte et s'alimente la caméra, et quel impact sur sa mobilité ?

La caméra se connecte via un câble USB 3.0 Type-B SuperSpeed pour le transfert de données et l'alimentation électrique se fait principalement via le port USB 5V. Cependant, un module de refroidissement intégré nécessite une alimentation externe 11-15V pour fonctionner. Cela implique d'emporter une alimentation adaptée sur le terrain, ce qui peut légèrement augmenter le poids et l'encombrement global, un point à considérer pour des installations mobiles ou en observation nomade.
