Kit complément Star'Ex HR Shelyak pour Sol'Ex

Kit optique complément Star’Ex HR Shelyak

( Code : SHES0037 )

Tout savoir sur le kit optique Shelyak Star'Ex pour spectroheliographe Sol'Ex

Etudiez les spectres des étoiles en plus du Soleil !
Convertit votre spectrohéliographe Sol'Ex en spectrographe stellaire à haute résolution Star'Ex HR
Contient tous les éléments optiques complémentaires à la réalisation d'un Star'Ex

170,00 €

TTC

Sur commande, contactez-nous pour connaître le délai de livraison

ou payer en

Sécurité des produits

Fabricant : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France)

Personne responsable : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France) - 04 76 41 36 81 - contact@shelyak.com

Consignes de sécurité

Tout savoir sur le kit optique Shelyak Star'Ex pour spectroheliographe Sol'Ex

Ce kit permet de transformer votre spectrohéliographe Sol'Ex en Star'Ex HR, un véritable spectrographe vous ouvrant les portes de l'étude scientifique des astres. Le Star’Ex vous permet d’observer le spectre d’objets brillants (étoiles, nébuleuses, galaxies, planètes, comètes, etc) en haute résolution, c’est à dire avec beaucoup de détails dans le profil spectral.

Attention ! Ce kit ne contient que les éléments optiques à ajouter à un Sol'Ex existant (voir la composition du kit). Il rajoute tout ce qu'il faut pour convertir votre Sol'Ex en Star'Ex haute résolution (avec un module d'autoguidage et une fente comportant 4 largeurs différentes). Vous devez vous procurer par ailleurs les pièces en impression 3D ainsi que les autres éléments comme les caméras, les accessoires, etc. Si vous ne possédez pas de Sol'Ex, il existe un kit optique différent (SHES0038) comprenant tout le nécessaire optique pour construire à la fois un Sol'Ex ou un Star'Ex HR

Découvrez la spectroscopie haute résolution

Le Star’Ex (Star'Explorer) est un projet proposé par l'astronome amateur Christian Buil, dans la lignée de Sol’Ex. Un site dédié vous donne toutes les informations nécessaires pour assembler et exploiter cet instrument. Vous fabriquez les pièces en impression 3D (ou vous les faites réaliser par un spécialiste), puis vous assemblez l’instrument avec les éléments optiques de ce kit. Tous les éléments optiques nécessaires pour faire un Star’Ex HR à partir de votre Sol'Ex sont inclus dans ce kit : fente, réseau, lentilles, éléments de guidage, etc. En outre, un dispositif haute-performance offre plusieurs largeurs de fente « fente large » pour adopter la configuration Star’Ex à la taille de votre télescope et à la résolution spectrale souhaitée. Une page du site Shelyak Instruments décrit plus largement les projets Sol’Ex et Star’Ex

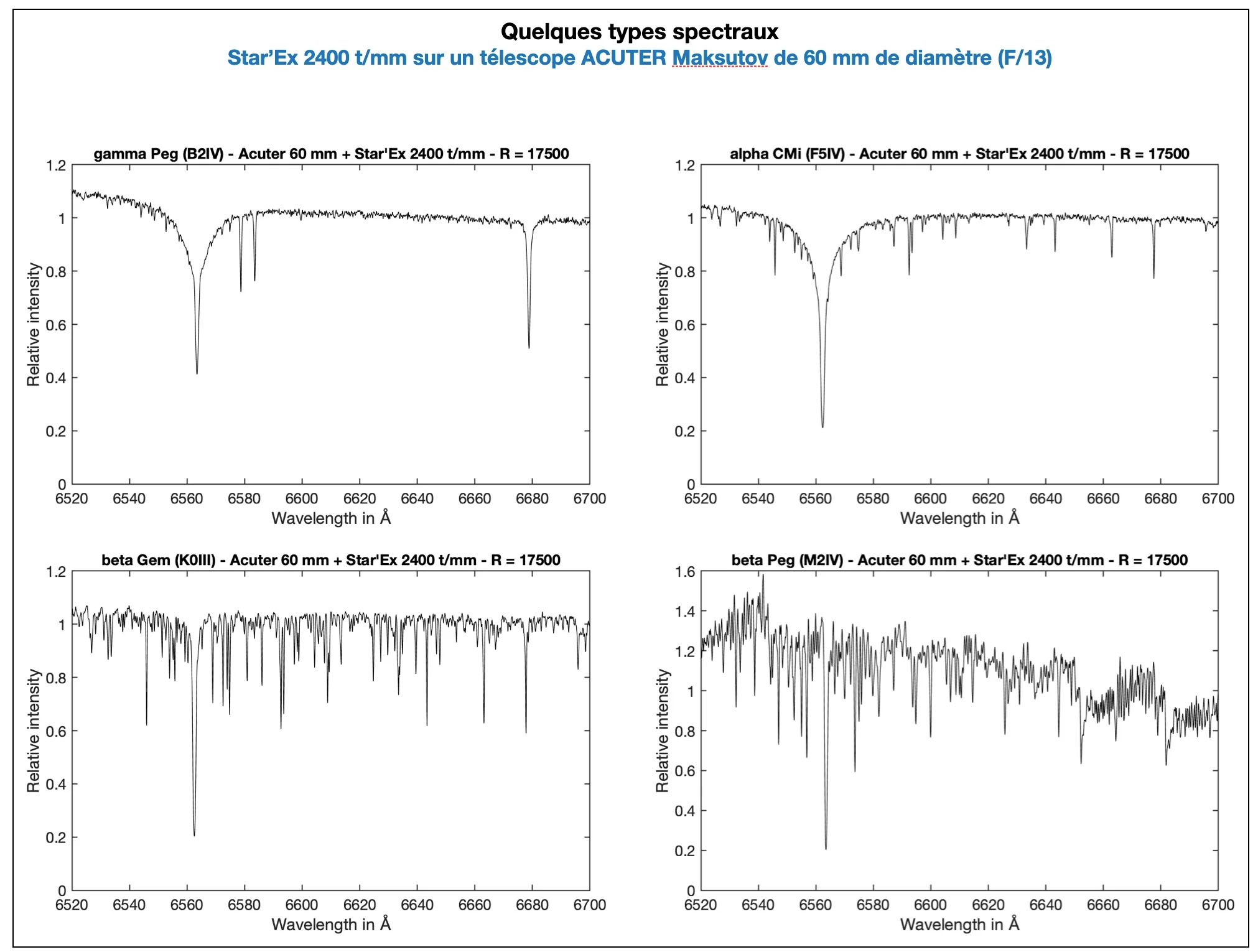

Spectres haute résolution obtenus avec un Star'Ex 2400 monté sur un télescope Maksutov-Cassegrain Acuter MaksyGo 60, montrant la région voisine de la raie de l'hydrogène α (656,2 nm).

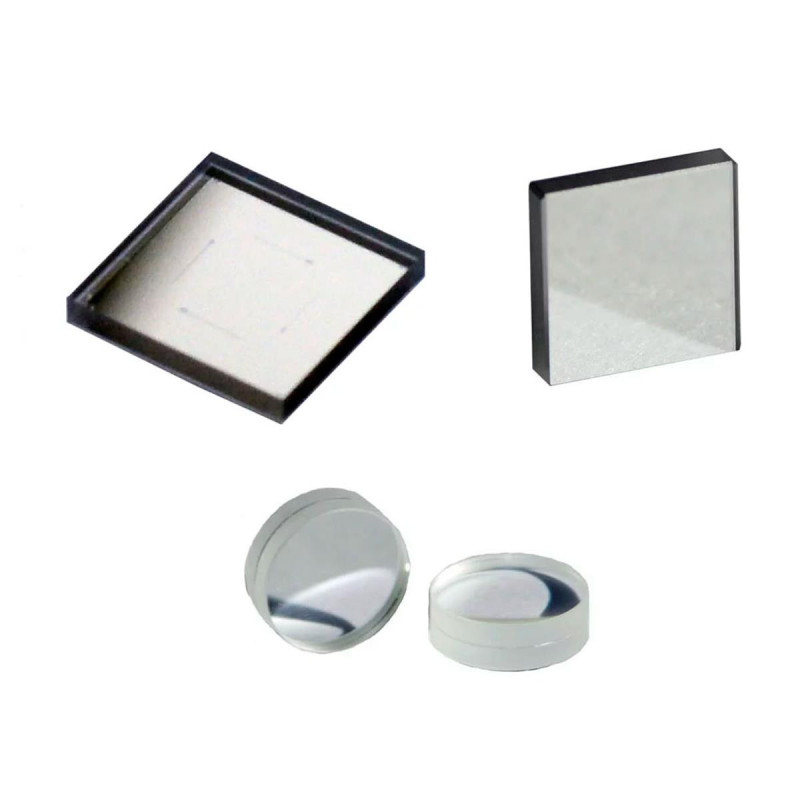

Composition du kit

[OP0080] Deux doublets d'un diamètre de 12,5 mm et d'une focale de 50 mm
[OP0010] Un miroir de 15 x 15 mm épaisseur 3 mm
[SE0288] Une fente multi largeurs 4 positions de 16/20/26/32 µm

Tableau des caractéristiques

Caractéristique	Kit optique Shelyak Star'Ex HR pour spectroheliographe Sol'Ex
Référence	SHES0037
Résolution spectrale	R = 700 à R = 30000 selon la largeur de fente choisie
Domaine de longueur d'onde	400 nm à 700 nm
Rapport de réduction interne (spectro complet)	125:80

2x Doublet (⌀12,5 mm, F = 50 mm)
1x Miroir de 15x15mm, épaisseur 3 mm
1x Fente réfléchissante 4 positions (14, 20, 26 et 32 µm + trou de 25 µm)

FOIRE AUX QUESTIONS

Est-ce que je peux observer les spectres d’étoiles faibles avec ce kit Star’Ex HR ?

Le kit Star’Ex HR permet d’obtenir une haute résolution spectrale (jusqu’à R=30000), idéale pour analyser en détail les raies spectrales d’étoiles brillantes. Cependant, la sensibilité est limitée par la largeur de la fente et la taille du télescope utilisé. Pour des étoiles faibles, il faudra un instrument avec une ouverture importante et un temps d’exposition long, car la fente étroite réduit la quantité de lumière qui entre dans le spectrographe. Ainsi, Star’Ex HR est adapté aux objets relativement lumineux, mais l’étude des étoiles très faibles reste difficile sans équipements complémentaires comme une caméra très sensible et un télescope d’au moins 200 mm d’ouverture.

Pourquoi y a-t-il plusieurs largeurs de fente dans ce kit, et comment choisir la bonne ?

La largeur de la fente influe directement sur la résolution spectrale et la quantité de lumière qui entre dans le spectrographe. Une fente plus étroite (par exemple 14 µm) offre une résolution élevée (jusqu’à R=30000) permettant de distinguer de fines structures dans les raies spectrales, mais elle réduit la luminosité et donc la sensibilité. Une fente plus large (comme 32 µm) laisse passer plus de lumière, facilitant l’observation d’objets plus faibles, mais au prix d’une résolution moindre. Le choix dépend donc de l’objet observé, de la taille du télescope et des conditions d’observation : pour des étoiles brillantes ou des détails fins, privilégiez une fente étroite ; pour des objets faibles ou un télescope modeste, une fente plus large est plus pratique.

Comment ce kit s’intègre-t-il avec un Sol’Ex existant ?

Ce kit complète exclusivement un spectrohéliographe Sol’Ex déjà assemblé. Il contient les éléments optiques nécessaires pour transformer votre Sol’Ex en spectrographe Star’Ex HR à haute résolution : fente multi-largeurs, doublets, miroir et système d’autoguidage. En revanche, les pièces mécaniques (comme celles imprimées en 3D) et la caméra ne sont pas incluses et doivent être fournis séparément. L’intégration nécessite donc une certaine habitude en montage optique et un accès aux plans et fichiers 3D du projet. Cette modularité permet d’évoluer vers une spectroscopie stellaire plus poussée tout en réutilisant l’équipement solaire initial.

Quelles sont les limites physiques du kit en termes de domaine spectral ?

Le Star’Ex HR couvre le domaine visible de 400 nm à 700 nm, ce qui correspond à la lumière visible classique. Cette plage permet d’étudier de nombreuses raies importantes comme la raie H-alpha (656,2 nm) ou les raies du calcium H et K (vers 393 nm, un peu en limite basse). En revanche, ce kit n’est pas conçu pour l’ultraviolet ou l’infrarouge, où d’autres équipements spécifiques seraient nécessaires. De plus, la qualité des éléments optiques et la résolution spectrale dépendent des réglages et du montage, ce qui influence la finesse des détails observés dans ce spectre visible.

Est-ce que ce kit est adapté pour une utilisation en astrophotographie spectrale ?

Oui, le Star’Ex HR est conçu pour la spectroscopie astrophotographique à haute résolution. Il produit des spectres détaillés pouvant être capturés avec une caméra CCD ou CMOS adaptée. Cependant, la spectroscopie exige un bon guidage, un télescope stable et une mise en station précise pour éviter le décalage des spectres pendant les longues expositions. Le kit inclut un module d’autoguidage pour faciliter cette tâche. Il faut aussi veiller à respecter le backfocus et la compatibilité mécanique avec votre montage optique et la caméra. Enfin, l’utilisation des fichiers bruts au format FITS est recommandée pour conserver toutes les données spectrales lors du traitement.
