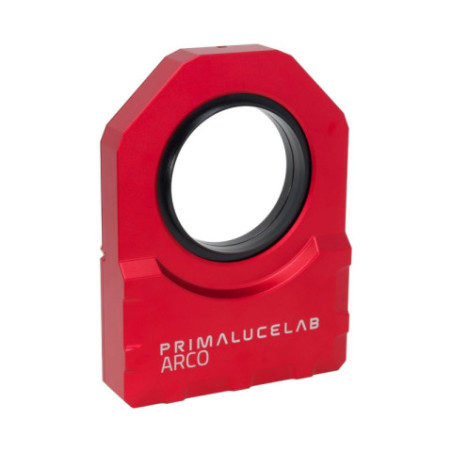

Rotateur de champ motorisé ARCO 3'' PrimaLuceLab

Conserver un passage libre de grand diamètre

Le rotateur ARCO 3 est adapté aux trains d’imagerie qui exigent un passage mécanique plus important que celui d’ARCO 2. Son ouverture libre de 76.3mm aide à limiter les contraintes de diamètre avec caméras et accessoires de grand format.

Malgré ce passage, le corps mesure 23mm d’épaisseur et la masse est de 1060g. Il faut ajouter le poids et la longueur des adaptateurs retenus dans le calcul de charge et de backfocus.

Rotation du cadrage sans desserrage mécanique

Sur une monture équatoriale, ARCO 3 règle l’angle de la caméra sans desserrer le train optique. Cela facilite la préparation d’une mosaïque ou le retour à un cadrage enregistré, selon les possibilités du logiciel utilisé.

La résolution de commande de 1 seconde d’arc par pas indique la finesse du mouvement pas à pas, sans constituer une promesse de précision absolue du champ sous charge.

Dérotation avec une monture azimutale compatible

Sur une monture azimutale, l’objet peut rester centré tandis que l’orientation du champ évolue. ARCO 3 peut assurer une dérotation de champ pilotée pour compenser cette variation dans les configurations prévues par le constructeur.

Ce fonctionnement suppose une chaîne de commande compatible et une géométrie mécanique libre sur toute la trajectoire ; il n’annule pas les autres limites de suivi ou de stabilité de la monture.

Alimentation et commandes intégrées

Le rotateur reçoit ses commandes et son alimentation par un câble dédié à ESATTO ou SESTO SENSO 2/3. Il ne faut donc pas prévoir un port USB indépendant sur ARCO 3 : son fonctionnement dépend du contrôleur maître.

La rotation peut être utilisée par des applications prenant en charge ASCOM et par le logiciel PLAY. Les adaptateurs de liaison entre ARCO et le focuser dépendent du modèle ESATTO ou SESTO SENSO installé.

Sortie caméra M81 et bagues d’adaptation

ARCO 3 utilise les bagues de sortie M81 à butée de PrimaLuceLab pour assembler les éléments optiques. Le constructeur indique des adaptateurs spécifiques vers ESATTO 3 et ESATTO 4, ainsi que des solutions pour certains focusers équipés de SESTO SENSO.

Avant commande, confronter les filetages réels, l’ouverture du correcteur et le tirage restant ; les bagues et réducteurs de filetage ne sont pas automatiquement inclus avec le rotateur autonome.
