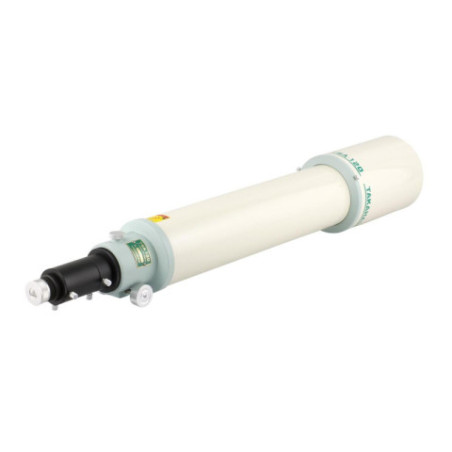

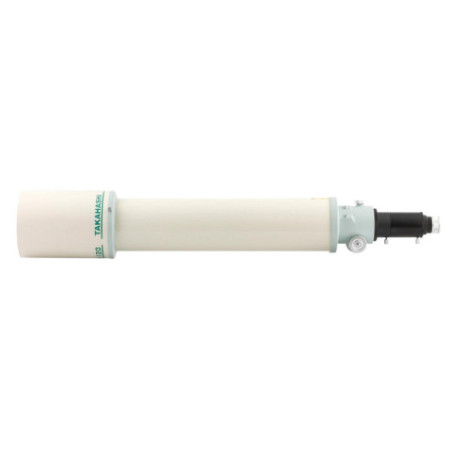

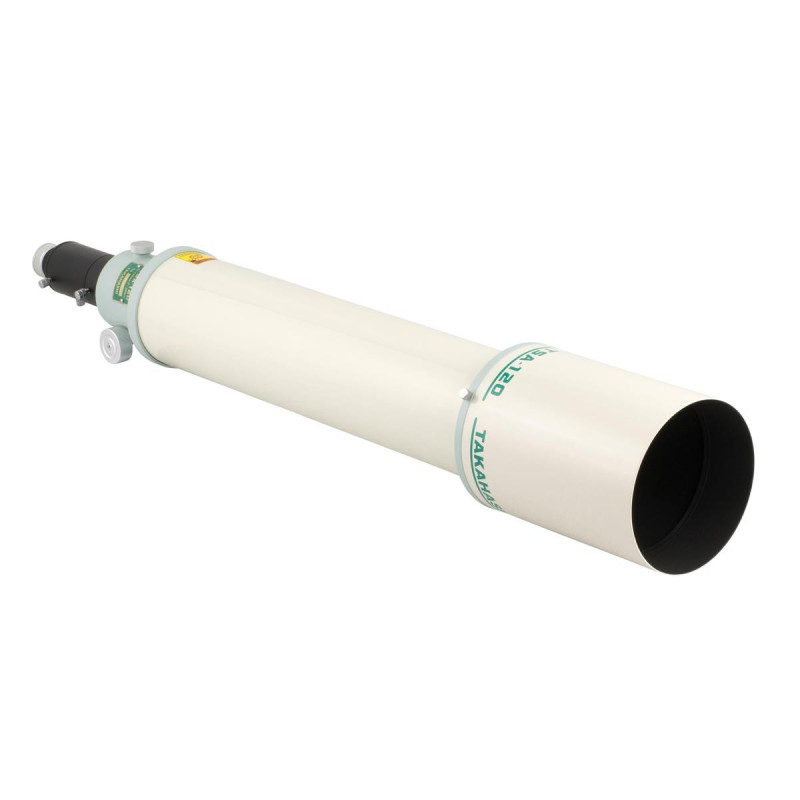

Tube optique de lunette Takahashi TSA-120

Lunette Takahashi TSA-120 (tube seul)

( Code : TATTK12010 )

Le meilleur compromis haut de gamme performances/transportabilité

Objectif apochromatique à triplet fluorite
Extrêmement polyvalente, observation et imagerie.
Pare-buée rétractable
Tube optique seul
La qualité Takahashi, fabrication artisanale japonaise

4 118,00 €

TTC

Sur commande, contactez-nous pour connaître le délai de livraison

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la lunette Takahashi TSA-120

La TSA-120 est équipée d'un objectif apochromatique à triplet ED, à espacement d'air, de 120 mm de diamètre (focale de 900 mm et F/D 7,5), monté dans un barillet à 3 groupes. Ce dernier assure une bonne stabilité de chaîne optomécanique face aux contraintes habituelles de transport et face aux variations importantes de température d'utilisation. Elle dispose d'un pare-buée rétractable et la longueur du tube n'excède pas 990 mm pour un poids modéré de 6,7 kg.

L'objectif a été conçu pour obtenir un très haut niveau de performances en observation et en photographie. L'aberration chromatique dans les faibles longueurs d'onde (bleu/violet) est réduit d'un tiers par rapport à celle des anciennes FS-102/FS-128 à objectif Fluorite. Le rapport de Strehl aux longueurs d'onde optimales de la vision humaine est quasiment parfait, à 99,2%, équivalent à celui de la série TOA.

La TSA-120 est donc une lunette légère, compacte et économique, dont les performances se rapprochent de celles des TOA, modèles emblématiques de Takahashi et reconnues comme parmi les meilleures au monde.

L'ajout du correcteur de champ optionnel permet l'imagerie au foyer natif. Le réducteur TOA-35 (F/D 5,25) lui donne plus d'aisance dans la photographie du ciel profond. Tous les montages répondent aux exigences de rigidité et de souplesse d'utilisation qu'exigent les nouveaux dispositifs d'imagerie, tels que les boîtiers photo numériques et les caméras CCD de dernière génération.

Tableaux des caractéristiques

Caractéristiques optiques

Caractéristique	Lunette Takahashi TSA-120
Objectif	Apochromatique à triplet ED
Assemblage	Objectif à espacement d'air. 3 lentilles/3 groupes. 1 lentille en verre ED S-FPL53
Traitements	Multicouche dur
Diamètre utile	120 mm
Au foyer natif
Longueur focale	900 mm
Ouverture relative	F/D 7,5
Backfocus	227,5 mm
Avec le correcteur de champ TOA-35FL
Longueur focale	882 mm
Ouverture relative	F/D 7,3
Diamètre du cercle image corrigé	40 mm
Backfocus	117,5 mm
Avec le réducteur de focale TOA-35RD
Longueur focale	672 mm
Ouverture relative	F/D 5,6
Diamètre du cercle image corrigé	40 mm
Backfocus	62,5 mm
Avec l'extendeur EXT-ED1.5X
Longueur focale	1350 mm
Ouverture relative	F/D 11,3
Diamètre du cercle image corrigé	44 mm
Backfocus	117,5 mm

Caractéristiques mécaniques

Caractéristique	Lunette Takahashi TSA-120
Longueur du tube	990 mm (pare-buée fixe)
Diamètre du tube	125 mm
Diamètre du pare-buée	160 mm
Poids	6,7 kg
Mise au point	Crémaillère

Spot-diagrams

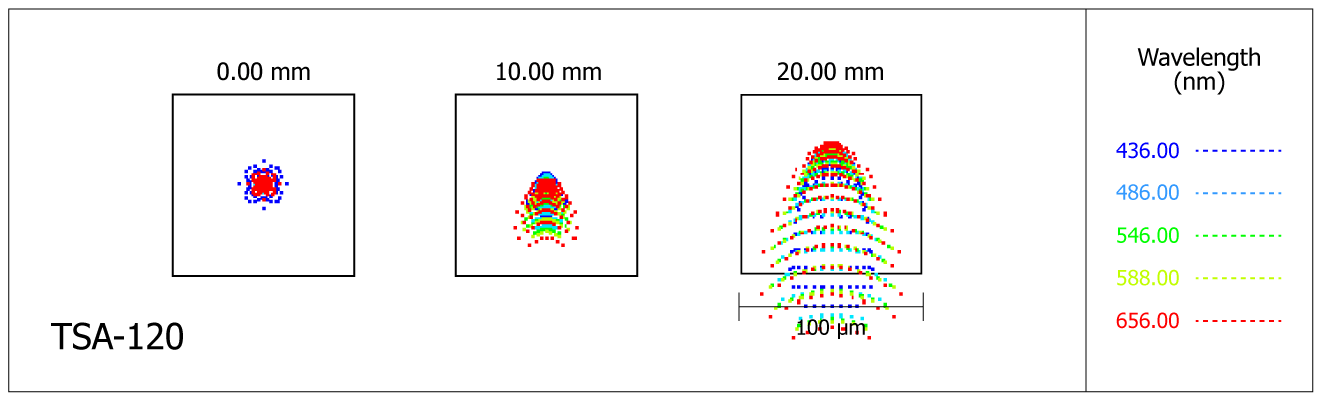

Spot-diagram de la lunette Takahashi TSA-120 au foyer

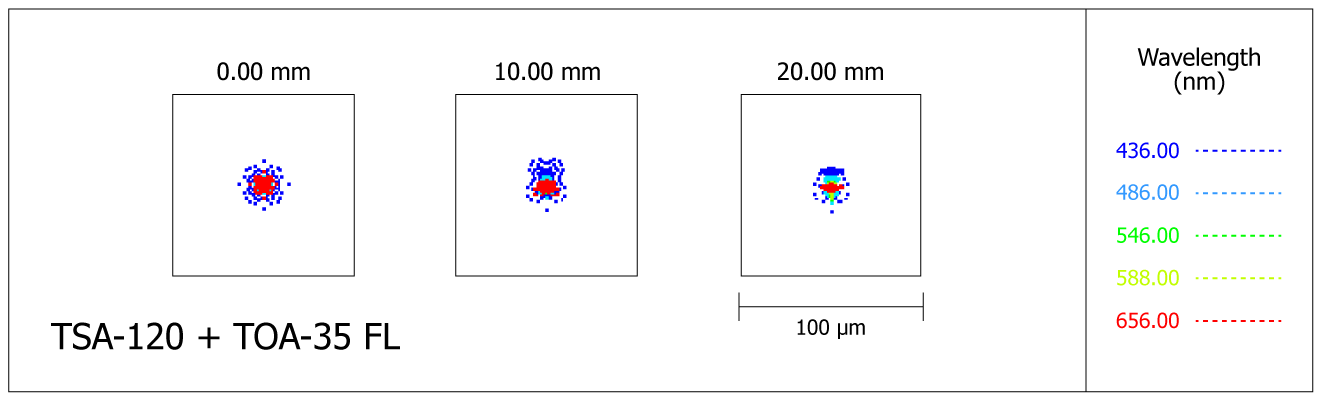

Spot-diagram de la lunette Takahashi TSA-120 avec le correcteur de champ TOA-35FL

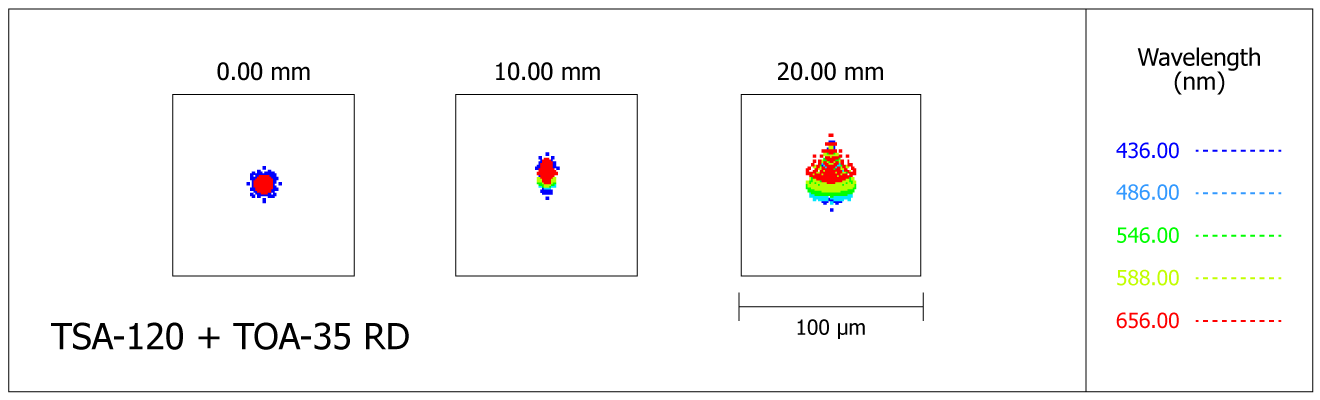

Spot-diagram de la lunette Takahashi TSA-120 avec le réducteur de focale TOA-35RD

Contenu du produit

[TTK12010] 1 tube optique de lunette Takahashi TSA-120

System-charts

System-charts de la lunette Takahashi TSA-120

System-chart de la lunette Takahashi TSA-120	Télécharger
System-chart de la lunette Takahashi TSA-120 avec réducteur TOA-35RD	Télécharger
System-chart de la lunette Takahashi TSA-120 avec EXT-ED1.5X	Télécharger

Mode d'emploi

Mode d'emploi de la lunette Takahashi TSA-120FT

Mode d'emploi de la lunette Takahashi TSA-120FT (en anglais)	Télécharger

FOIRE AUX QUESTIONS

Est-ce que la lunette Takahashi TSA-120 est adaptée pour l'astrophotographie grand champ ?

La TSA-120, avec son objectif apochromatique triplet de 120 mm à F/D 7,5, offre une excellente correction des aberrations chromatiques et une très bonne stabilité optique, idéale pour les images fines. Cependant, pour du grand champ, il est recommandé d'utiliser le réducteur de focale TOA-35RD qui ramène la focale à 672 mm (F/D 5,6) et augmente le champ corrigé à 40 mm de diamètre. Sans ce réducteur, le champ natif est limité et moins adapté aux capteurs grand format. Le correcteur TOA-35FL améliore aussi la correction de champ pour l'imagerie au foyer natif, mais l'usage d'un réducteur est préférable pour des cibles étendues.

Puis-je monter la TSA-120 sur une monture équatoriale légère sans risque d’instabilité ?

Avec ses 6,7 kg, la TSA-120 est relativement légère pour une lunette apochromatique de 120 mm, mais reste un tube assez rigide et long (990 mm). Il faut donc choisir une monture avec une capacité de charge d'au moins 8 à 10 kg pour garantir stabilité et précision, surtout en astrophotographie. Une monture trop légère provoquera vibrations et difficultés de suivi. De plus, la longueur du tube impose de bien vérifier le porte-oculaire et contrepoids pour équilibrer l'ensemble.

Pourquoi l’image devient-elle floue quand j’augmente trop le grossissement avec la TSA-120 ?

Au-delà d'un certain grossissement théorique (environ 240x pour un diamètre de 120 mm), la qualité de l'image se dégrade principalement à cause de la turbulence atmosphérique et de la diffraction. La lunette elle-même peut fournir une image très nette, mais l'air instable de la nuit 'floute' les détails. De plus, la diffraction impose une limite physique à la résolution. Il est donc plus efficace d'utiliser des grossissements modérés pour observer des détails planétaires ou lunaires nets plutôt que de chercher un grossissement maximal.

Est-ce que la TSA-120 permet de voir les couleurs des nébuleuses et des étoiles ?

Grâce à son objectif apochromatique à triplet ED avec lentille en verre S-FPL53, la TSA-120 minimise fortement les aberrations chromatiques, offrant une image très contrastée et des couleurs fidèles. Toutefois, l'œil humain a une sensibilité limitée aux faibles signaux colorés dans le ciel profond, surtout en vision scotopique. Les couleurs des étoiles sont visibles, parfois assez marquées, mais celles des nébuleuses restent souvent pâles à l'œil nu. En revanche, la lunette est très performante en astrophotographie couleur où le capteur peut révéler des nuances invisibles à l'œil.

Comment gérer la mise au point et le backfocus avec différents accessoires sur la TSA-120 ?

La TSA-120 dispose d'un backfocus natif de 227,5 mm, ce qui est important pour assurer la mise au point correcte avec divers accessoires. L'utilisation du correcteur de champ TOA-35FL réduit ce backfocus à 117,5 mm, tandis que le réducteur TOA-35RD l'abaisse à 62,5 mm. Il est donc essentiel de calculer précisément l'épaisseur des bagues T2 ou autres adaptateurs pour conserver la distance optimale, garantissant ainsi une image nette sur le capteur ou à l'oculaire. Une mise au point incorrecte due à un backfocus mal respecté est une cause fréquente de flou en astrophotographie.
