Adaptateur Takahashi Multi CA 65D - Optique Unterlinden

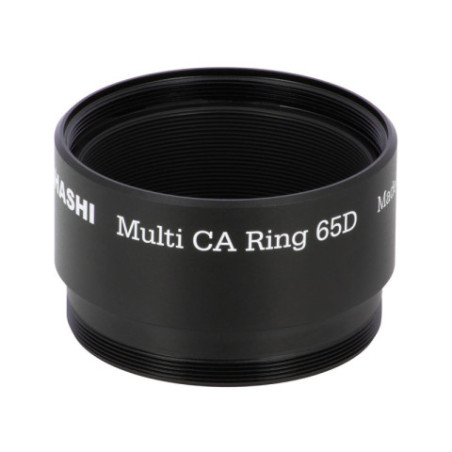

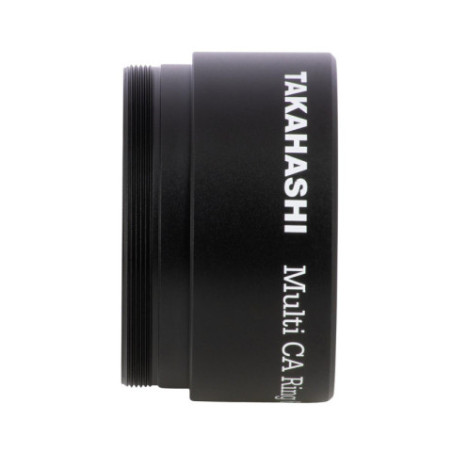

Bague multi CA 65D Takahashi

( Code : TATKA11203 )

L'adaptateur photo du Multi-Flattener pour la lunette FCT-65D

Entrée au filetage M52 femelle
Sortie au filetage M52 mâle
Tirage de 28mm

41,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'adaptateur photo Takahashi Multi CA-65D

L'adaptateur Multi CA-65D est destiné aux différents montages photographiques avec le correcteur de champ Takahashi FC/FS MFL1.04X (ou "multi-flattener") sur la lunette Takahashi FCT-65D. Il permet de récupérer le backfocus standard de 56 mm derrière le multi-flattener et de pouvoir y réaliser soit un montage d'appareil photo (via une bague T grand champ FS-60 Takahashi), soit un montage de caméra CMOS ou CCD. Dans ce dernier cas, un convertisseur de filetage optionnel sera nécessaire (M52 vers M48 ou M52 vers M42). Reportez-vous au system-chart de cette lunette pour plus de détails sur la composition des différents montages.

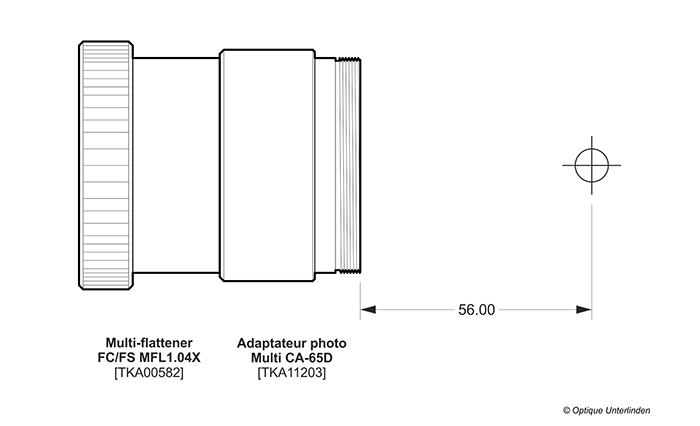

Distance entre la dernière face d'appui de l'adaptateur photo Takahashi Multi CA-65D et le foyer de la lunette avec le correcteur de champ FC/FS MFL1.04X.

L'interface mécanique d'entrée est au filetage M52x0.75 femelle. L'interface mécanique de sortie est au filetage M52x0.75 mâle (type "FS-60"). Le tirage est de 28 mm.

Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

Tableau des caractéristiques

Caractéristique	Adaptateur photo Takahashi Multi CA-65D
Référence	TKA11203
Interfaces mécaniques en entrée	Filetage M52x0.75 femelle
Interface mécanique en sortie	Filetage M52x0.75 mâle
Tirage	28mm
Dimensions	Longueur : 34mm - Diamètre : 56mm
Poids	45g

Schémas

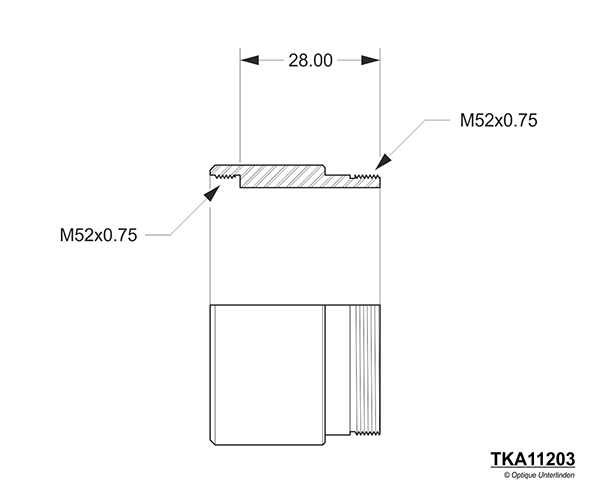

Filetages d'entrée, de sortie, et tirage de l'adaptateur photo Takahashi Multi CA-65D

1x Adaptateur photo Takahashi Multi CA-65D

FOIRE AUX QUESTIONS

Puis-je utiliser la bague multi CA 65D Takahashi avec une caméra CCD standard ?

Oui, la bague multi CA 65D est conçue pour s'adapter au correcteur de champ Takahashi FC/FS MFL1.04X sur la lunette FCT-65D, avec une sortie en filetage M52 mâle. Pour une caméra CCD ou CMOS avec un filetage différent (M48 ou M42), un convertisseur de filetage optionnel est nécessaire. Cela garantit un tirage précis de 28 mm pour préserver la qualité optique et la mise au point.

Pourquoi le tirage de 28 mm est-il important pour ce type d'adaptateur ?

Le tirage de 28 mm correspond à la distance mécanique entre la dernière surface d'appui de l'adaptateur et le foyer de la lunette avec le multi-flattener. Ce tirage est crucial pour assurer que la lumière converge précisément sur le capteur ou le film, évitant ainsi les aberrations optiques et garantissant une image nette sur l'ensemble du champ.

Est-ce que cette bague multi CA 65D peut être utilisée directement avec un appareil photo reflex numérique ?

Indirectement, oui, mais elle nécessite une bague T spécifique Takahashi FS-60 pour monter un appareil photo reflex. La bague multi CA 65D assure le tirage correct du système optique, mais l'adaptation au boîtier photo passe par cette bague T qui permet de fixer solidement l'appareil tout en conservant le bon tirage.

Le poids et les dimensions de cette bague multi CA 65D ont-ils un impact sur la stabilité de la lunette ?

Avec seulement 45 grammes pour 34 mm de longueur et 56 mm de diamètre, cet adaptateur est très léger et compact. Son impact sur la stabilité mécanique de la lunette est donc négligeable, ce qui est important pour éviter tout déséquilibre ou flexion qui pourrait détériorer la mise au point ou la qualité d'image.

Faut-il vérifier la compatibilité du filetage avant d'acheter cette bague multi CA 65D ?

Absolument. L'entrée est en filetage M52 femelle et la sortie en M52 mâle, standard pour les accessoires Takahashi FS-60. Pour d'autres systèmes, il faudra prévoir des convertisseurs adaptés. Vérifier la correspondance des filetages est essentiel pour garantir un montage sans jeu ni contrainte, préservant la qualité optique et la sécurité du matériel.
