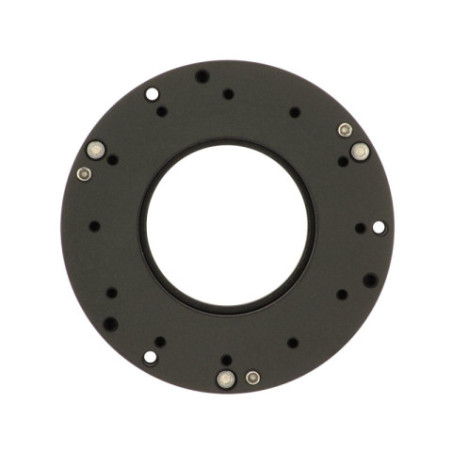

Bague de Tilt T2 ZWO version II

L'imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu'un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l'axe optique sous peine d'étoiles fortement déformées au bord de champ. Le défaut d'orthogonalité, appelé tilt, peut cependant être corrigé à l'aide d'un adaptateur réglable. En imagerie solaire, l'effet appelé "Anneaux de Newton" peut être aussi corrigé.

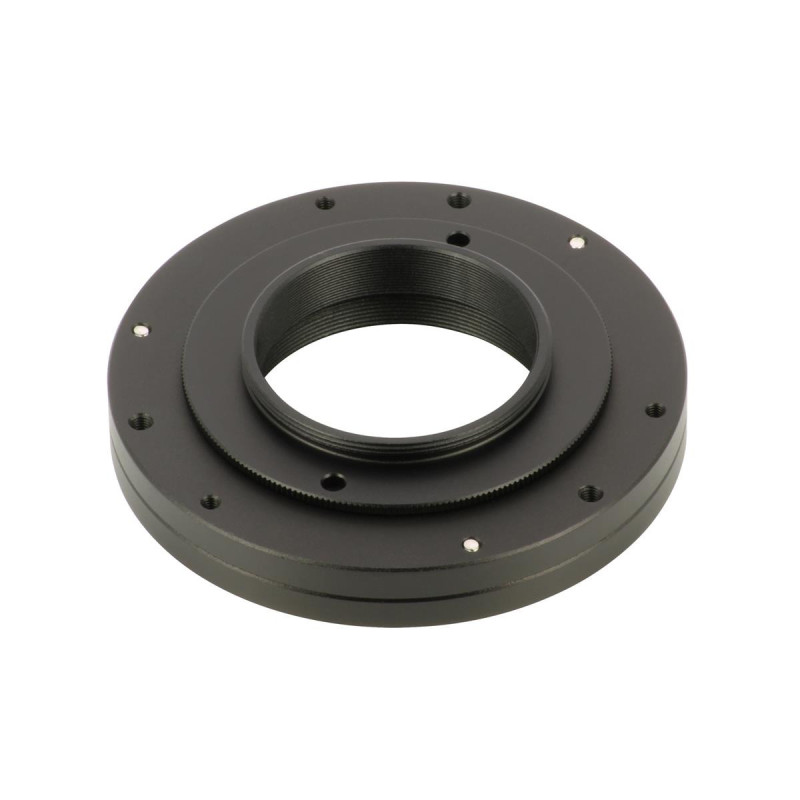

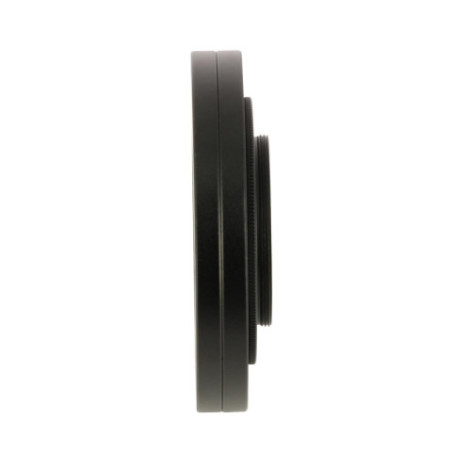

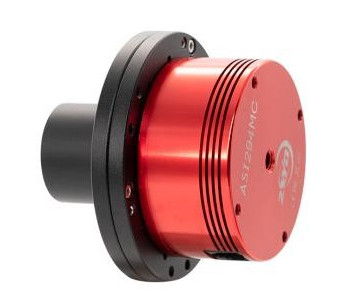

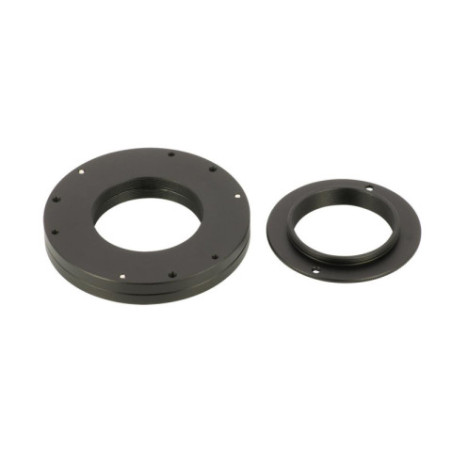

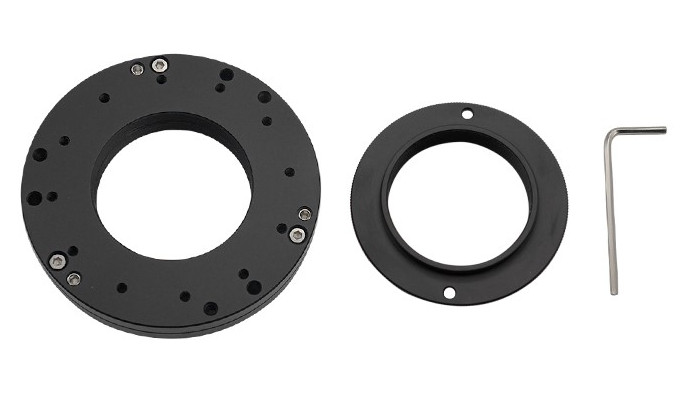

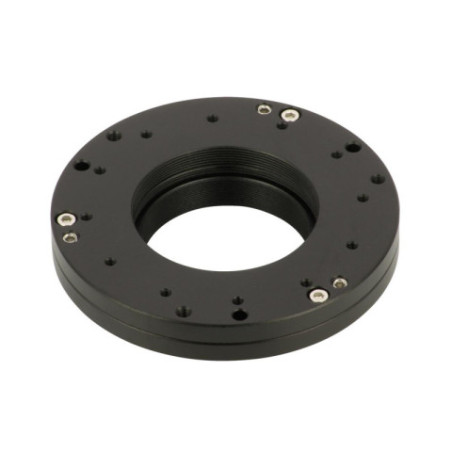

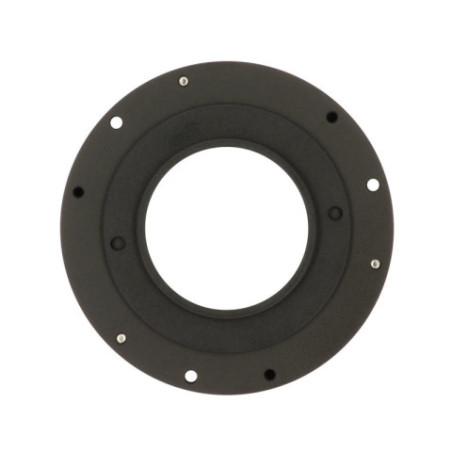

Pour cela le fabricant de caméras ZWO propose un correcteur de tilt au format M42 (entrée/sortie). Il s'adapte sur la plupart des configurations et s'utilise facilement. 3 vis à 120° permettent, à l'aide d'une clef Allen fournie, le réglage de l'inclinaison d'une première bague vis à vis d'une autre. Les 3 autres vis sont pour le blocage. Plusieurs trous sont présents pour une connexion directe sur une roue à filtre ZWO EFW 50.8mm. Un adaptateur M42 mâle-mâle est inclus de 2mm d'épaisseur.

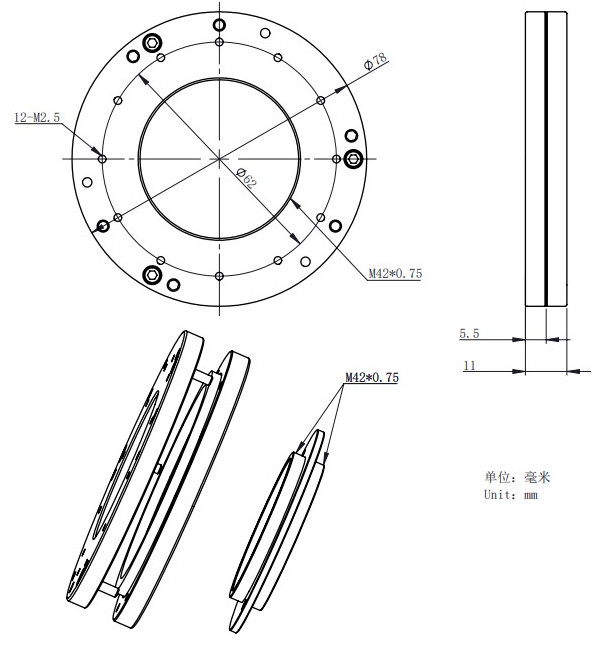

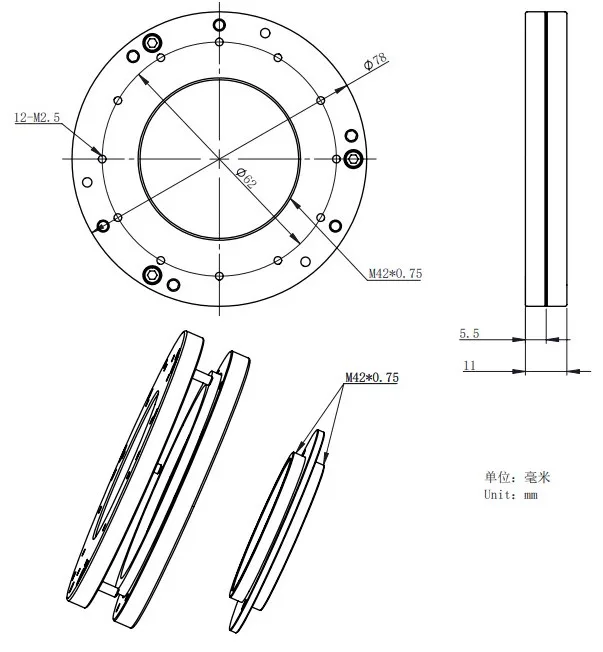

Caractéristiques de la bague de tilt ZWO M42
