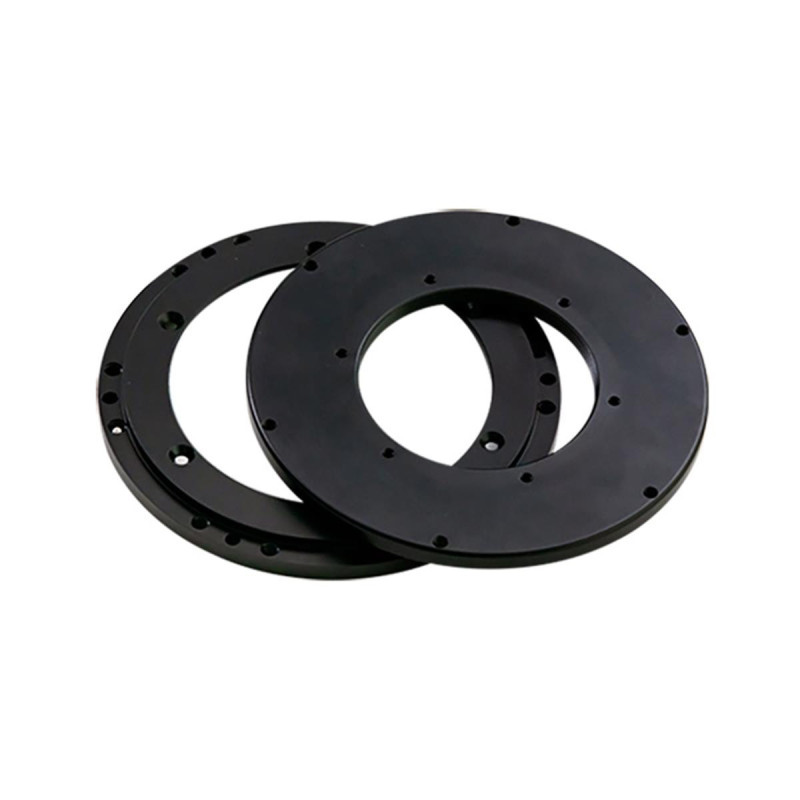

Plaques pour Tilt par l'arrière M54 ZWO

Tout savoir sur la plaque de tilt par l'arrière M54 ZWO

Pour éviter les déformations en périphérie de vos images, il est très important de bien positionner le capteur perpendiculairement au chemin optique de l'instrument. Un bon positionnement évite d'une part que les étoiles ne s'étirent en bord de champ de façon disymétrique et, d'autre part, que la netteté de l'image ne soit pas homogène (une partie de l'image est nette tandis qu'une autre partie est floue). Ce placement est d'autant plus crucial si le capteur est de grande taille (format APS-C ou plus). Une plaque de tilt permet de régler l'assiette de la caméra et donc de s'assurer que le capteur est parallèle au plan focal.

Le réglage du tilt s'effectue généralement sur 3 points par l'avant du montage, lorsque celui-ci n'est pas très encombrant, mais dans certains cas le réglage est plus facile par l'arrière, ce que permet cette plaque de tilt M54-TILTER. Elle est compatible avec les caméras ZWO des série ASI2600 PRO et ASI6200 PRO, ainsi qu'avec la caméra ASI2400MC PRO.

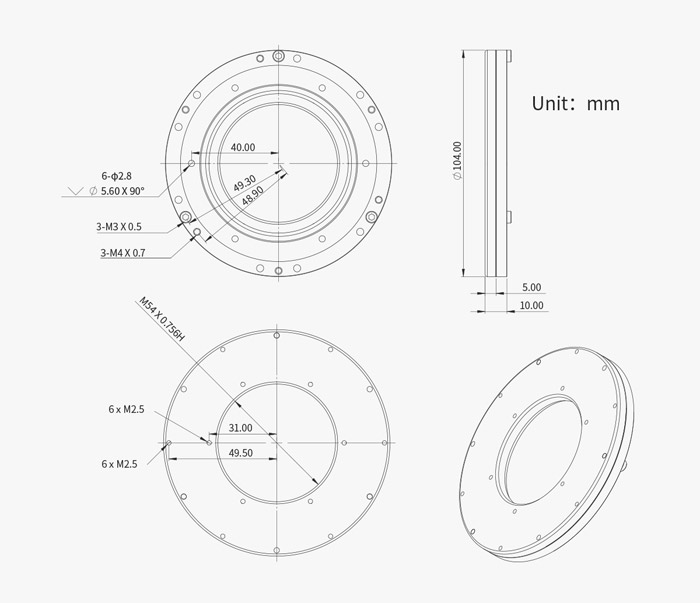

Montage de la plaque de tilt M54-TILTER

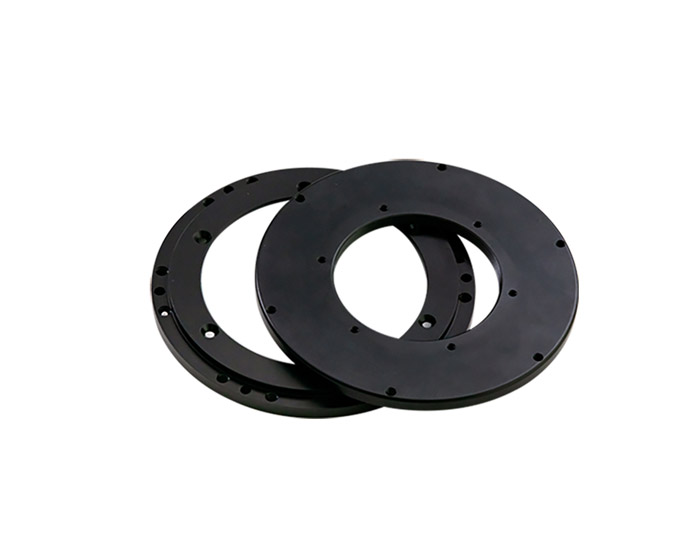

1. Déballez la plaque de tilt et dévissez les 3 vis à tête à six pans creux.

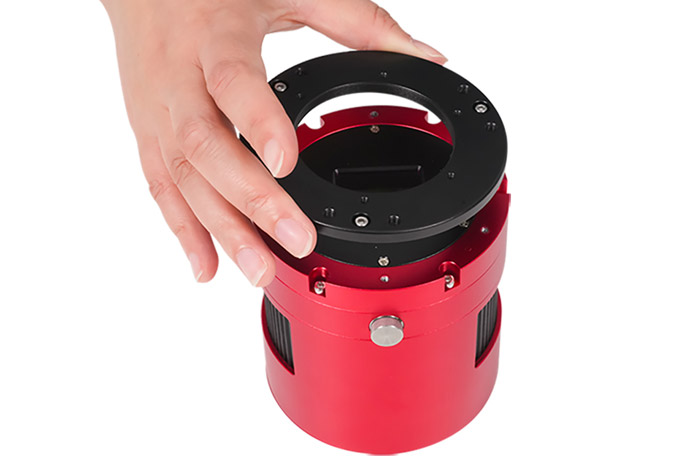

2. Retirez la bague de tilt originale, située à l'avant de la caméra.

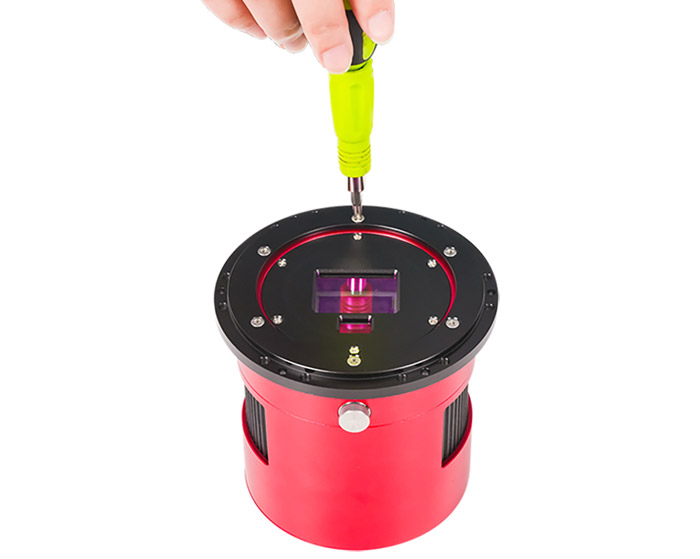

3. Posez la base de la plaque de tilt M54 sur la caméra puis fixez-la en utilisant 6 vis à tête fraisée (M2.5).

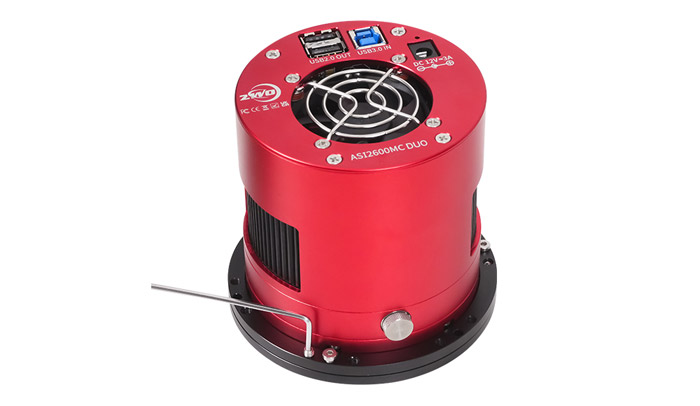

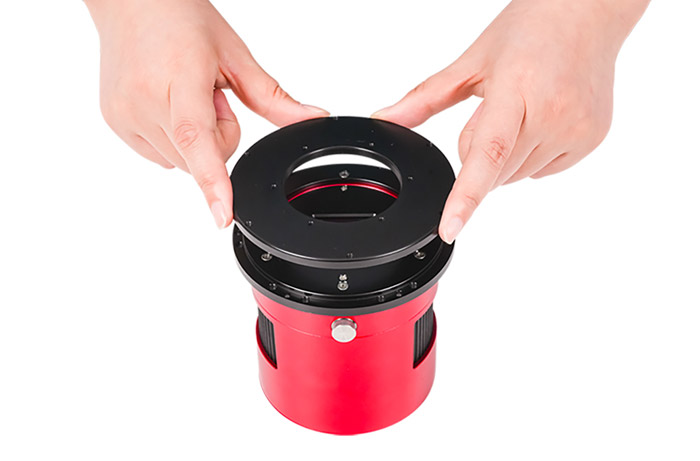

4. Placez la partie supérieure de la bague de tilt M54, puis retournez la caméra et vissez les 3 vis à tête à six pans creux.
