Correcteur de Tilt électronique ETA WandererAstro (M54)

Définition du tilt en astrophotographie

En astrophotographie, le tilt désigne un défaut d’alignement entre le capteur de la caméra et le plan focal du télescope. Idéalement, le capteur doit être parfaitement perpendiculaire à l’axe optique de l’instrument pour que l’image soit nette et homogène sur toute la surface. Lorsqu’il y a du tilt, une partie de l’image (souvent un coin ou un bord) apparaît floue ou déformée, tandis que le reste est net. Ce problème devient particulièrement visible sur les capteurs de grande taille ou avec des optiques rapides (faible rapport F/d), qui sont moins tolérantes aux erreurs mécaniques.

Le tilt peut provenir de plusieurs sources : une bague de raccordement mal ajustée, un filetage mal serré, un porte-oculaire qui fléchit sous le poids de l’équipement, ou encore des tolérances mécaniques dans les adaptateurs et les accessoires. Il est parfois difficile de l’identifier précisément, car ces effets peuvent ressembler à d'autres défauts comme le backfocus incorrect ou une collimation imparfaite.

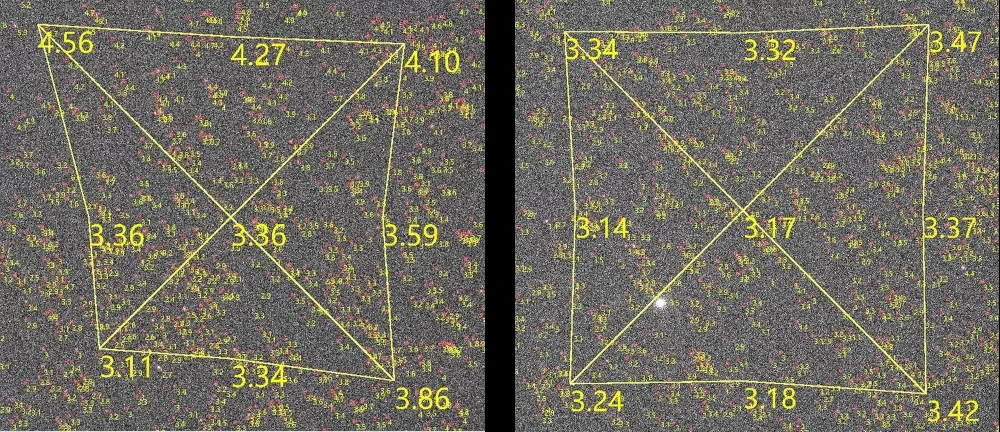

Pour corriger le tilt, on utilise souvent un correcteur de tilt, un accessoire qui permet d’ajuster très finement l’inclinaison du capteur en jouant sur des vis de réglage. L’analyse des images (notamment avec des logiciels comme CCD Inspector ou NINA) permet de visualiser la courbure de champ et d’identifier les zones affectées, afin d’ajuster le tilt jusqu’à obtenir une netteté homogène sur tout le champ.

Tout savoir sur le Correcteur de Tilt Electronique (ETA) WandererAstro

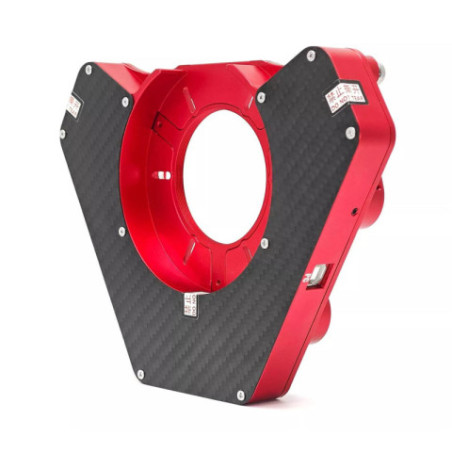

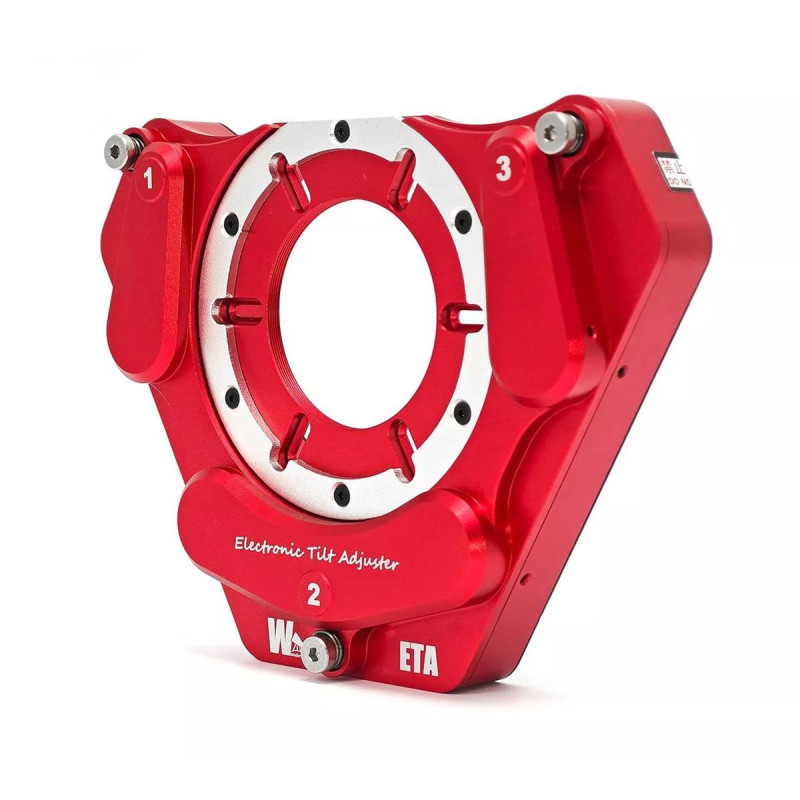

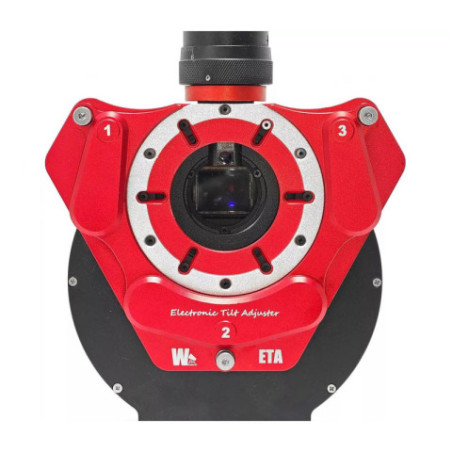

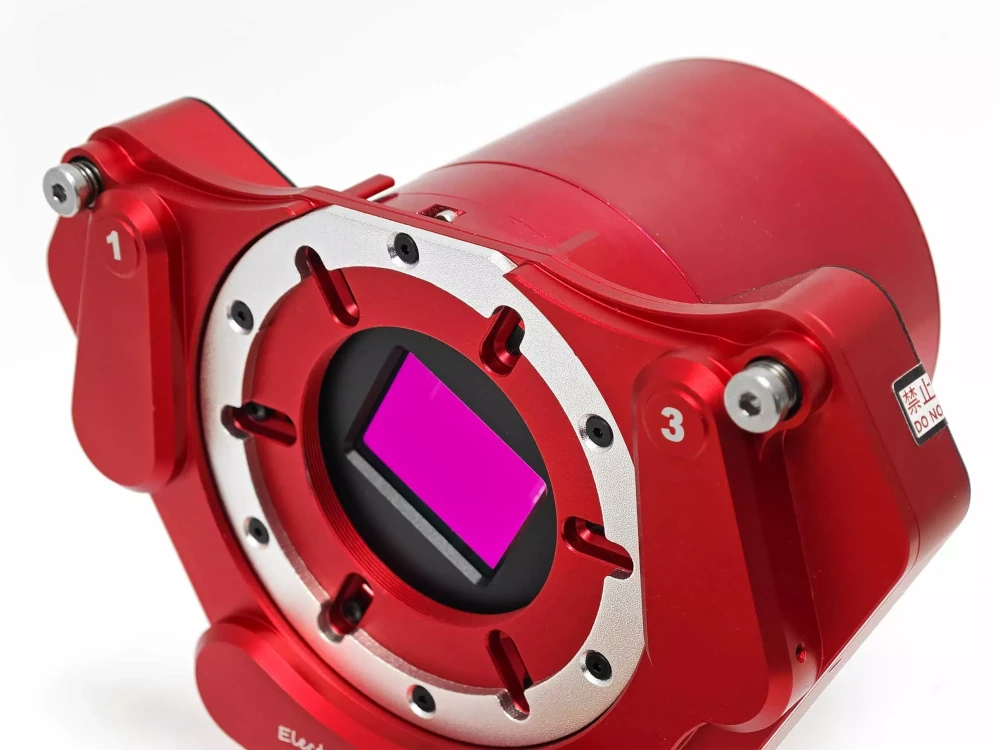

Le WandererAstro ETA M54 est un correcteur de tilt électronique nouvelle génération, conçu pour répondre aux exigences croissantes des astrophotographes amateurs et experts. Grâce à sa conception ultra-compacte, sa motorisation de haute précision et sa compatibilité avec les trains d'imagerie modernes, il permet de corriger efficacement le tilt du capteur, garantissant ainsi des étoiles nettes jusqu'aux bords du champ, même sur des capteurs plein format et des optiques rapides.

Points forts

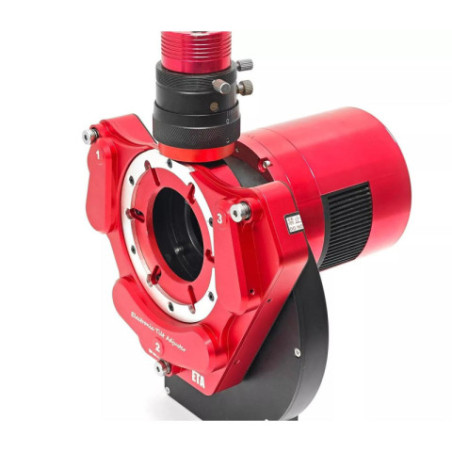

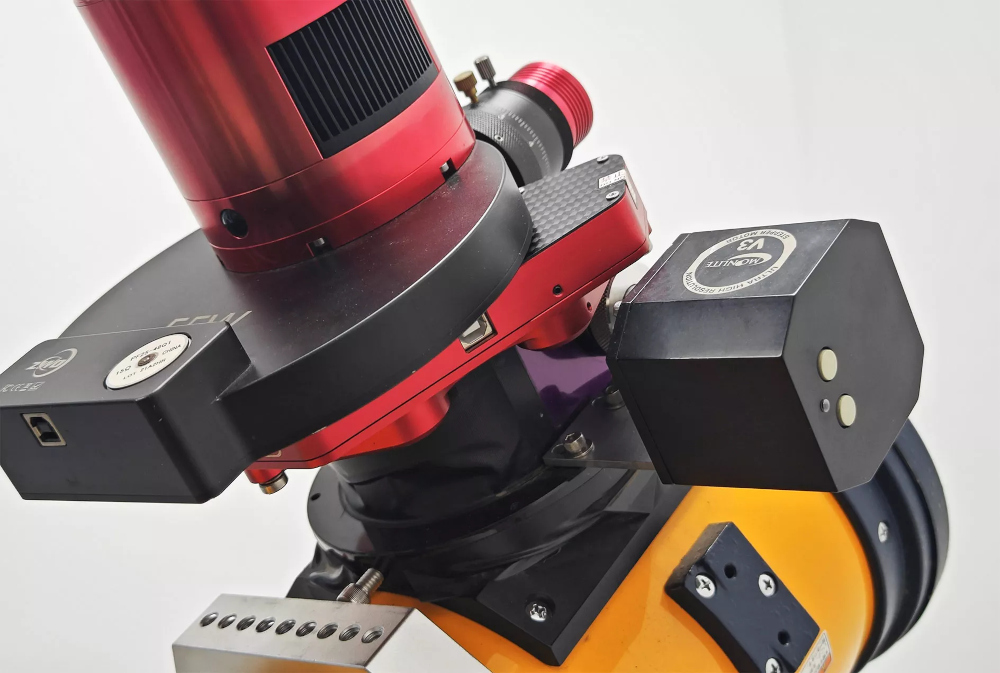

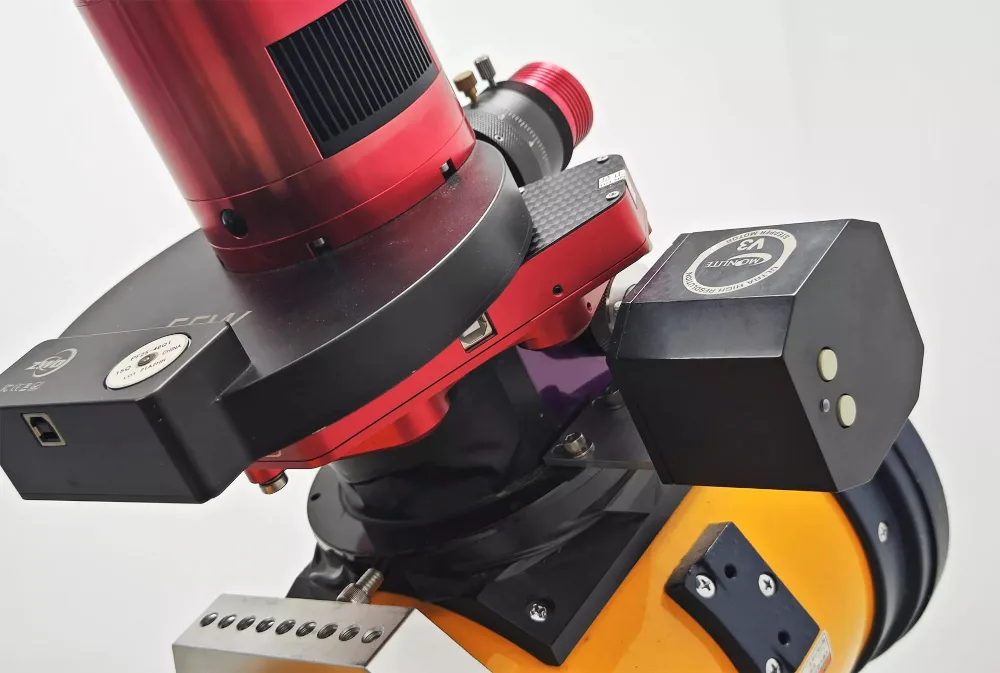

• Profil ultra-fin : L’un des grands atouts de ce correcteur de tilt est son épaisseur extrêmement réduite. Lorsqu’il est monté vissé côté caméra ou OAG (diviseur optique), l’ETA M54 ne consomme que 5mm de back focus, ce qui le rend parfaitement compatible avec les configurations respectant le standard de 55mm de tirage optique.
• Ajustement électronique du tilt : Grâce à ses 3 moteurs intégrés, l’ETA M54 peut ajuster l’angle du capteur avec une précision sub-micrométrique. Chaque moteur dispose d’un encodeur permettant une résolution d’environ 0.3µm par pas, avec une précision de positionnement allant jusqu’à 2µm. L’amplitude totale de déplacement (course) est de 1.2mm, largement suffisante pour corriger les défauts de planéité les plus fréquents.
• Structure rigide et brevetée : Sa structure en double couche imbriquée est spécifiquement pensée pour éviter toute fuite de lumière parasite. Chaque pièce est usinée avec précision, et l’assemblage est renforcé pour garantir une excellente rigidité et une absence totale de flexion, même avec des charges importantes allant jusqu’à 3kg.
• Contrôle à distance complet : L’ETA M54 est entièrement pilotable via le logiciel WandererEmpire (fourni), compatible Windows. Il permet le réglage fin des trois moteurs, l’enregistrement de positions prédéfinies, et le contrôle à distance. L'ETA est également compatible avec NINA, pour une intégration complète dans une session d’imagerie automatisée.

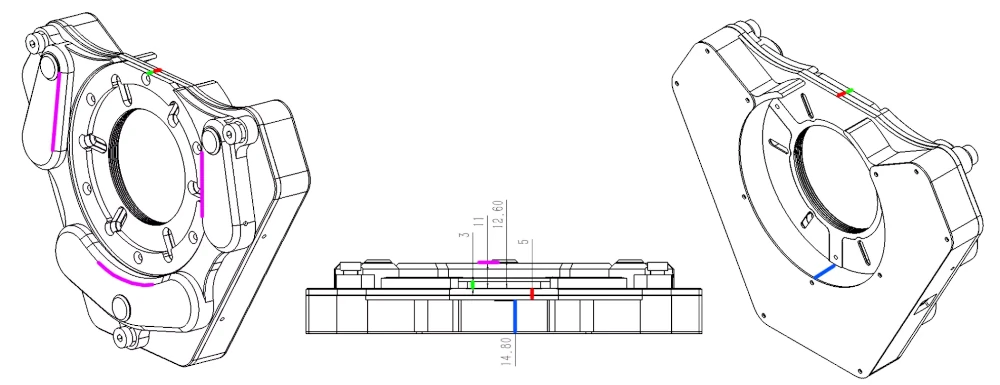

• Conception mécanique maximisée : Le WandererAstro ETA est composé de près de 1 000 surfaces courbes et de plus de 50 composants. Chaque détail a fait l'objet d'une analyse professionnelle, de calculs précis et d'innombrables optimisations pour garantir une rigidité optimale.
• Température de fonctionnement étendue : Ce dispositif a été conçu pour fonctionner dans des conditions extrêmes. Il est pleinement opérationnel jusqu’à −20 °C, et a même été testé à −25 °C, garantissant une fiabilité totale en hiver ou en haute altitude.

Logiciel et automatisation

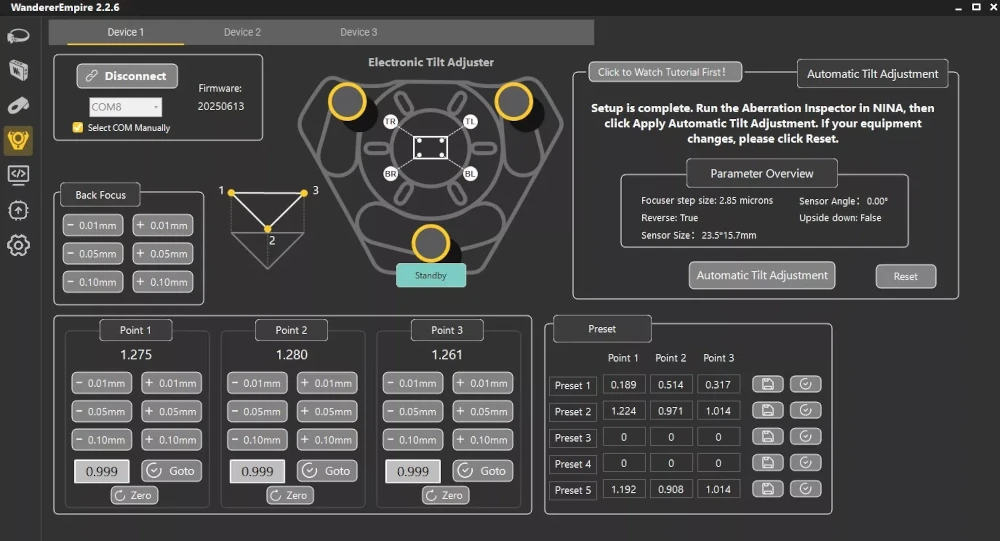

Le logiciel WandererEmpire permet une gestion complète de l’appareil, y compris :

• Le réglage individuel des trois moteurs
• Le positionnement avec retour visuel (cartographie 3D)
• L’enregistrement et l’appel de préréglages ("Est", "Ouest", etc.)
• La mise à jour du firmware
• L’intégration dans NINA pour un ajustement automatisé pendant la session

Par rapport aux bagues/plaques de tilt habituellement utilisées pour corriger le défaut d'alignement du capteur, l'ETA offre une plus grande précision et un confort incomparable (surtout dans la nuit, le froid). Aucun besoin d’ouvrir le train optique pour ajuster manuellement le tilt : tout se fait à distance. C'est un gain de temps appréciable lors vos sessions d’imagerie, le réglage se fait en quelques minutes et vous êtes sûr d'optimiser pleinement tout la surface de votre capteur.
