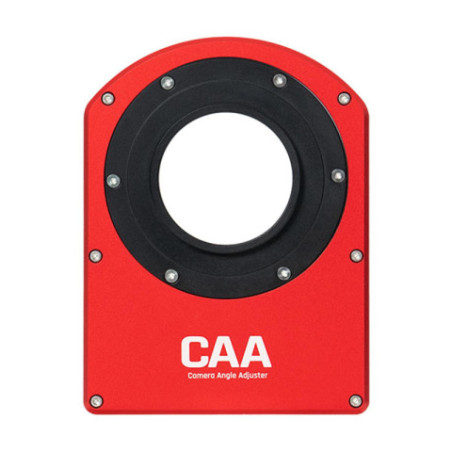

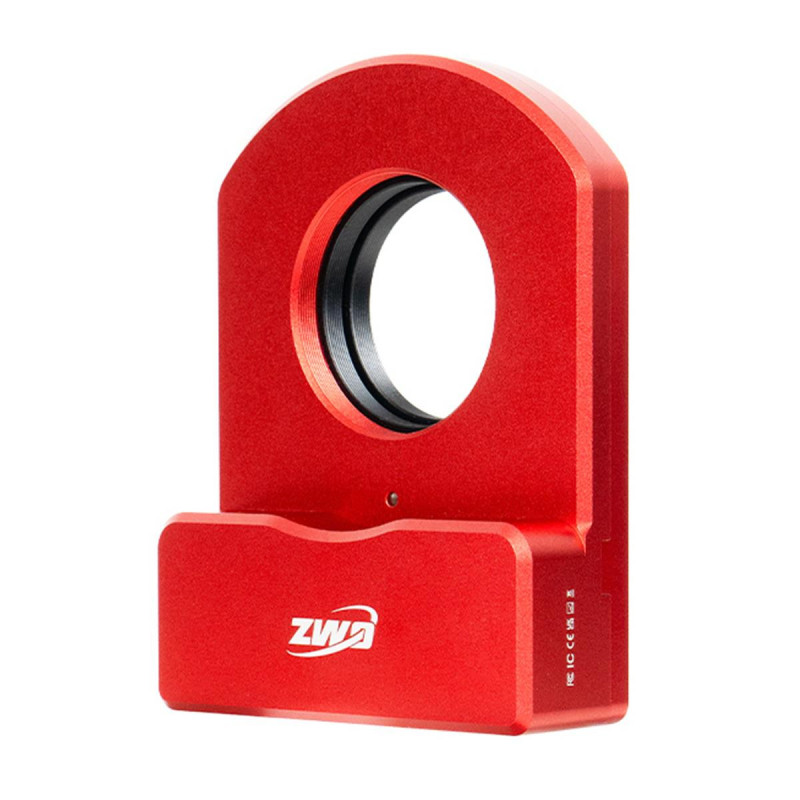

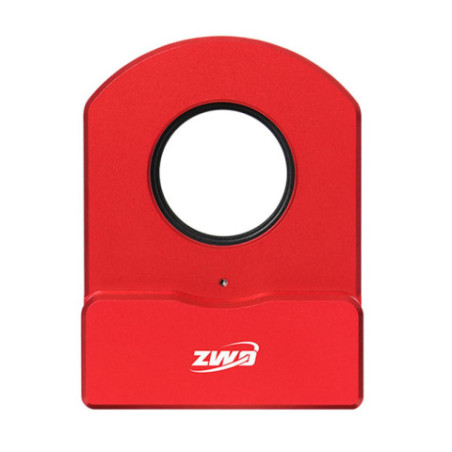

Rotateur de champ M54 ZWO CAA

( Code : ZWCAA )

Pour modifier le cadrage de vos prises de vue

Motorisation incluse et pilotage à distance depuis votre ASIAIR
Entrée et sortie M54
Vitesse de rotation jusqu'à 7.5°/sec
Epaisseur de seulement 16.5mm
Informations complémentaires à venir

399,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur le rotateur de champ ZWO CAA

Depuis l'annonce de sa création, le rotateur de champ CAA de ZWO est attendu et ses caractéristiques et son prix sont surprenants. Le célèbre fabricant chinois offre ainsi la possibilité à de nombreux astrophotographes d'améliorer leur équipement. Un rotateur de champ permet en effet de changer le cadrage d'une prise de vue sans toucher l'instrument et évite ainsi tout bouger sur vos prises de vue. Grâce à une construction solide, le CAA de ZWO évite tout tilt sur vos images.

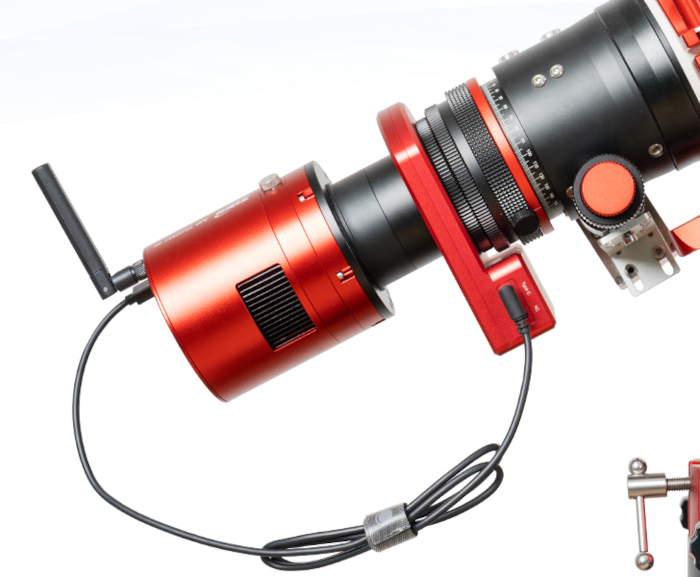

Exemple de fixation du ZWO CAA sur une caméraZWO ASI2600-AIR

Le moteur inclus permet une rotation jusqu'à 7.5° par seconde, donc très rapide pour peaufiner votre cadrage. Le couple important de 25cn.m permet de supporter des caméras au format APS-C ou 24x36 avec ou sans roue à filtres. Son épaisseur de seulement 16.5mm permet de conserver facilement les 55mm de back-focus généralement nécessaires à la sortie d'un correcteur/réducteur ou aplanisseur de champ.

Connectez le CAA via son entrée M54 femelle sur le correcteur de votre télescope ou lunette, ou via une bague d'adaptateur M48F/M54M optionnelle. Vous pouvez aussi connecter la sortie du CAA à une roue à filtre en M48 grâce à la 2eme sortie incluse M48M. Le pilotage s'effectue via un boîtier ASIAIR en reliant le CAA à votre caméra. Il est compatible ASCOM si vous utilisez un logiciel tiers.

Pour aller plus loin : nos articles de blog

Caractéristiques	Rotateur de champ ZWO CAA
Ouverture	50.8mm de diamètre
Connexion	Filetage M54F à l'avant - M54M/M48M optionnel à l'arrière
Résolution	0.02°/pas
Capacité de charge	25cN.m
Précision	Inférieure à 0.1°
Vitesse de rotation	7.5°/s
Interface de connexion	USB Type-C
Alimentation	5V 300mA rms (par le câble USB)
Compatibilité logiciel	ASIAIR / ASI Studio / ASCOM
Epaisseur	16.5mm
Poids	465g

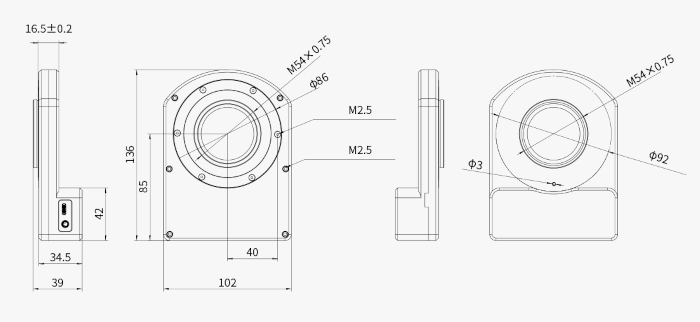

Dimensions	136 x 102 x 39mm

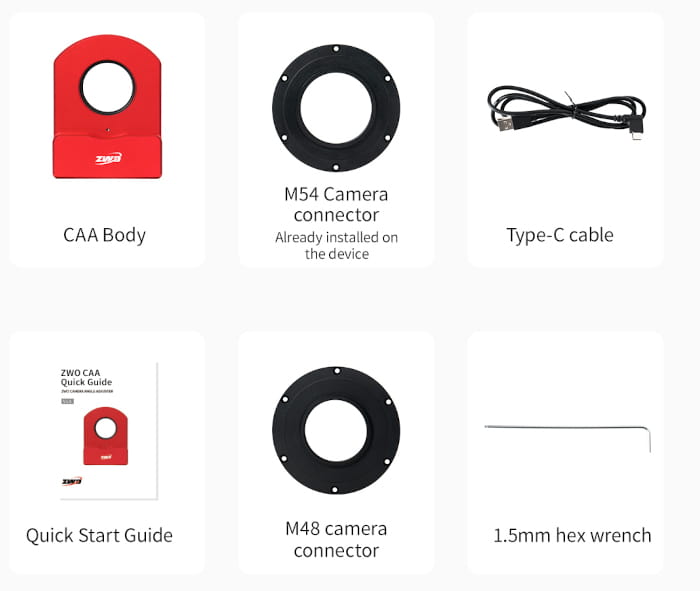

1x Rotateur de champ ZWO CAA
1x Adaptateur M54 mâle (déjà monté)
1x Adaptateur M48 mâle
1x Câble d'alimentation et transfert USB type-C

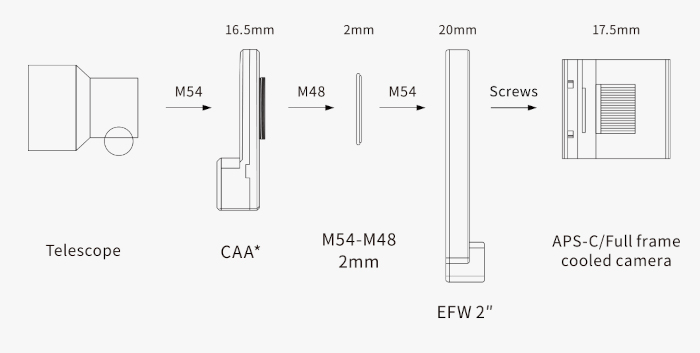

Montage du rotateur de champ CAA (sur une sortie M54) avec une roue à filtre EFW 2" et une caméra refroidie

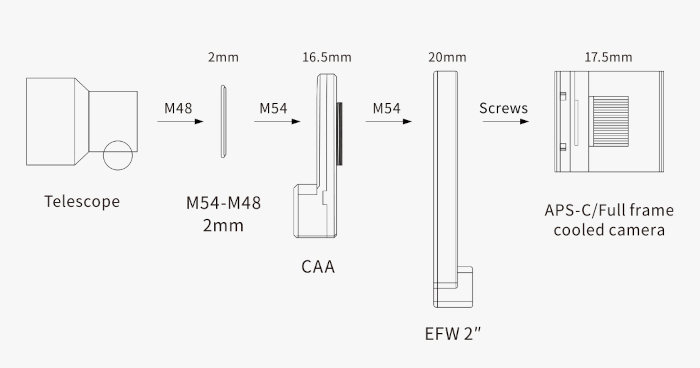

Montage du rotateur de champ CAA (sur une sortie M48) avec une roue à filtre EFW 2" et une caméra refroidie

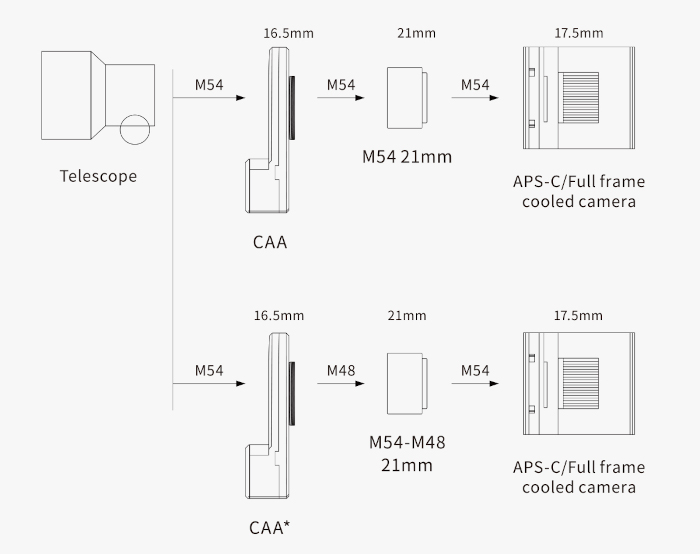

Montage du rotateur de champ CAA directement sur une caméra refroidie pour avoir un backfocus de 55mm

FOIRE AUX QUESTIONS

Comment le rotateur de champ ZWO CAA améliore-t-il la qualité de mes images en astrophotographie ?

Le rotateur de champ ZWO CAA permet de modifier l’orientation de votre cadrage sans toucher physiquement votre instrument, ce qui évite les micro-mouvements susceptibles de flouter vos poses. En astrophotographie, même de très petites vibrations peuvent dégrader la netteté, surtout lors de longues expositions. La motorisation précise du CAA garantit un ajustement fin et stable du champ, préservant ainsi la qualité des images.

Est-ce que ce rotateur de champ est compatible avec mon setup équipé d’une roue à filtres et d’une caméra plein format ?

Oui. Le ZWO CAA supporte un couple de 25 cN.m, suffisant pour faire tourner des caméras APS-C ou plein format (24x36) même avec une roue à filtres montée. De plus, ses sorties M54 et M48 permettent d’intercaler facilement la roue à filtres entre le télescope, le rotateur et la caméra, tout en préservant le backfocus optimal de 55 mm, nécessaire pour garder l’efficacité des correcteurs ou réducteurs de champ.

Pourquoi l’épaisseur du rotateur (16,5 mm) est-elle un avantage pour mon installation ?

L’épaisseur réduite de 16,5 mm du ZWO CAA aide à maintenir le backfocus requis par votre optique, souvent autour de 55 mm. Respecter ce backfocus est essentiel pour conserver une image nette et bien corrigée sur tout le champ. Un rotateur trop épais pourrait forcer à décaler la caméra ou rendre le montage instable, tandis qu’un rotateur fin permet une intégration compacte sans perturber l’équilibre de votre chaîne optique.

Comment se passe le contrôle du rotateur de champ pendant une session d’imagerie ?

Le rotateur ZWO CAA se pilote à distance via le boîtier ASIAIR ou un logiciel compatible ASCOM. Cette connectivité permet d’ajuster la rotation du champ en temps réel sans interrompre l’acquisition, ce qui est crucial pour recadrer précisément des objets ou aligner plusieurs images. La vitesse de rotation pouvant atteindre 7,5° par seconde permet des ajustements rapides et fluides, pratiques pour le cadrage fin.

Le rotateur de champ peut-il introduire des problèmes de tilt ou de mise au point ?

Le ZWO CAA est conçu avec une mécanique solide pour éviter le tilt, c’est-à-dire un basculement angulaire de la caméra qui dégraderait la netteté sur les bords du champ. En astrophotographie, même un léger tilt peut créer une mise au point inégale. Grâce à sa construction rigide et ses filetages précis M54/M48, le CAA maintient un alignement stable de la caméra, assurant une netteté homogène sur toute l’image.
