Une caméra CMOS couleur non refroidie de dernière génération

  • Capteur CMOS 1/1.6" couleur Sony IMX676 de 12.6 millions de pixels (2µ)
  • Jusqu'à 31.2 img/s en pleine résolution
  • Convertisseur analogique/numérique 12 bits
  • Pour la surveillance météo et des météores
  1. Tout savoir sur la caméra ZWO ASI676MC

    La caméra ZWO ASI676MC est équipée d'un capteur CMOS couleur de 12.6 millions de pixels (3552 x 3552 px) et de 10mm de diagonale, au format carré. A pleine résolution, la vitesse maximale d'acquisition atteint 31.2 images/seconde avec une dynamique sur 12 bits. Doté des dernières technologies de l'architecture de capteur STARVIS 2 proposée par Sony, la caméra propose des fonctionnalités de dernière génération : une absence complète d'electroluminescence, une plage dynamique large, une très grande sensibilité dans le proche infrarouge, un courant d'obscurité et un bruit de lecture très faibles.

    Caractéristiques principales de la caméra ZWO ASI676MC

    Avec son capteur couleur au format 1/1.6", la caméra ZWO ASI676MC est adaptée avant tout à la surveillance météo ("All-Sky") et la détections de météores. Elle peut aussi être utilisée en imagerie planétaire, lunaire, solaire ou comme caméra d'autoguidage. Vous obtiendrez ainsi de magnifiques photographies des planètes, en couleur, tout en vous affranchissant des aléas de la turbulence atmosphérique. Grâce à sa sensibilité aux faibles lumières, la 676MC donne d'excellents résultats en visuel assisté ou en imagerie du ciel profond suivant la technique du "lucky imaging" (acquisition rapide en rafale puis empilage de très nombreuses images du ciel profond).

    L'IMX676 possède des pixels carrés de seulement 2µm de côté. Avec des pixels aussi petits, il est très important de calculer l'échantillonnage résultant de votre configuration en fonction de vos conditions d'observation et de votre seeing. Au besoin, vous devrez adapter la focale de l'instrument ou faire du binning, de façon à ne pas trop suréchantillonner les images.

    Performances du capteur

    Conçu par Sony pour des applications de surveillance et de sécurité, le capteur IMX676 est bâti sur l'architecture technique STARVIS 2. Cette dernière intègre de puissantes fonctionnalités permettant l'obtention d'images lumineuses et contrastées, avec une dynamique importante, y compris dans des conditions d'éclairage extrêmement limitées. La plus importante est l'utilisation d'une structure opto-électronique dite "back-illuminated" (ou BSI, Backside Illumination sensor). Toute l'électronique du capteur est placée sous les photosites ; la distance à franchir par la lumière dans le capteur est réduite, ainsi que le blocage des photons par les éléments électroniques non photosensibles. La sensibilité est très fortement augmentée, même en condition de très faible luminosité. Le capteur se révèle aussi extrêmement efficace dans le proche infrarouge (NIR), une bande spectrale prisée par les astrophotographes planétaires pour sa sensibilité moindre à la turbulence atmosphérique. Cette structure étagée permet de placer davantage d'électronique dans le capteur lui-même, telle que les ADC, minimisant ainsi les artefacts et le bruit.

    Courant d'obscurité d'une caméra ASI676MC en fonction de la température. Le courant d'obscurité est exprimé en électron par seconde et par pixel.

    Le rendement quantique et le bruit de lecture sont les deux paramètres les plus importants pour mesurer les performances d'une caméra. Un haut rendement quantique et un faible bruit de lecture sont des conditions nécessaires à l'amélioration sensible du rapport signal/bruit.

    Rendement quantique relative du capteur de la caméra couleur ASI676MC en fonction de la longueur d'onde

    Le bruit de lecture est la somme de plusieurs composantes : le bruit thermique des photosites, les bruits liés à l'électronique du capteur et le bruit de quantification issu des étages de conversion analogique/numérique. Plus ce bruit de lecture est faible, meilleurs sont les résultats ; un travail technologique est donc réalisé à chaque niveau afin de le réduite au maximum. En sortie, la caméra intègre un dispositif HCG (High Conversion Gain) qui peut réduire le bruit de lecture à gain élevé tout en conservant la grande dynamique que vous obtiendriez à faible gain. Ce mode HCG s'active automatiquement dès que le gain atteint 180.

    Capacité du pixel (FWC), gain, plage dynamique et bruit de lecture de la caméra ZWO ASI676MC

    La mécanique de montage

    L'ASI676MC possède un filetage d'entrée de type M42 femelle ; le backfocus est de 12.5mm. Un convertisseur mécanique M42 vers 31.75mm mâle est livré, ainsi qu'un cordon USB de 2m de longueur et un cordon d'autoguidage ST4. ZWO offre aussi un objectif de 2.5mm de focale, de bonne facture. Ainsi équipée, la caméra peut donc aussi faire office de caméra All-Sky pour la surveillance du ciel.

    Les logiciels

    Comme pour la totalité des caméras de la marque ZWO, le principal logiciel de commande de la caméra et le plus complet est ASIStudio, librement téléchargeable sur le site du fabricant ZWO. La marque propose aussi un SDK (Software Development Kit) gratuit de telle sorte que de nombreux logiciels, gratuits ou payants, prennent en charge nativement les caméras ZWO : Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Nous vous invitons à vous reporter aux documentations spécifiques de ces logiciels pour connaître leur niveau de compatibilité ou à visiter le site Internet ZWO pour en obtenir une liste exhaustive.

    ZWO propose aussi un pilote unifié ASCOM pour le pilotage de tous ses accessoires au travers de la plateforme ASCOM/Alpaca. Ce pilote est librement téléchargeable sur le site de ZWO.

    Pour les utilisateurs Linux et Mac, des pilotes Indi ou Indigo sont gratuits et disponibles sur les sites Internet de ces plateformes. Le pilotage s'effectue ensuite par l'intermédiaire des logiciels KStars/Ekos (sous Linux) et AstroImager/AstroTelescope proposés par l'éditeur CloudMakers (sous Mac).

    Enfin, les caméras ZWO sont accessibles par le biais de pilotes vidéos comme DirectShow ou TWAIN. Pour plus de détails, visitez le site Internet ZWO.

    Pour aller plus loin : nos articles de blog

  2. Caractéristiques électroniques

    Caractéristiques Caméra ZWO ASI676MC
    Capteur
    Capteur CMOS Sony IMX676
    Type de capteur Couleurs
    Format du capteur 1/1.6"
    Taille de la matrice 3552 x 3352 px
    Dimensions d'un pixel 2.0 x 2.0 µm
    Dimensions de la matrice 7.1 x 7.1 mm (diagonale : 10mm)
    Rendement quantique Pic à 83%
    Capacité du pixel 10 550 e-
    Electronique
    Convertisseur A/N 12 bits
    Gain 2.6 e-/ADU
    Bruit de lecture 0.56 à 3 e-
    Images par seconde Max : 31.2 (FPS)
    Obturateur Electronique, type "Rolling shutter"
    Plage de temps de pose 32µs à 2000s
    Refroidissement
    Type de refroidissement Passif
    Régulation du refroidissement Non
    Refroidissement par eau Non
    Connectique
    Interface informatique USB 3.0 Type-B SuperSpeed
    Interface d'autoguidage Oui. RJ12 compatible ST4
    Interfaces additionnelles Aucune
    Alimentation électrique 5V, par le port USB

    Caractéristiques mécaniques

    Caractéristiques Caméra ZWO ASI676MC
    Backfocus 12.5mm
    Entrée mécanique Filetage M42x0.75 femelle
    Hublot de protection Vitre anti-IR D21 (épaisseur 1.1mm)
    Transmission de 90% de 420nm à 670nm
    Dimensions (dia. x H) 62mm x 37.1mm
    Poids 126g

    Schémas

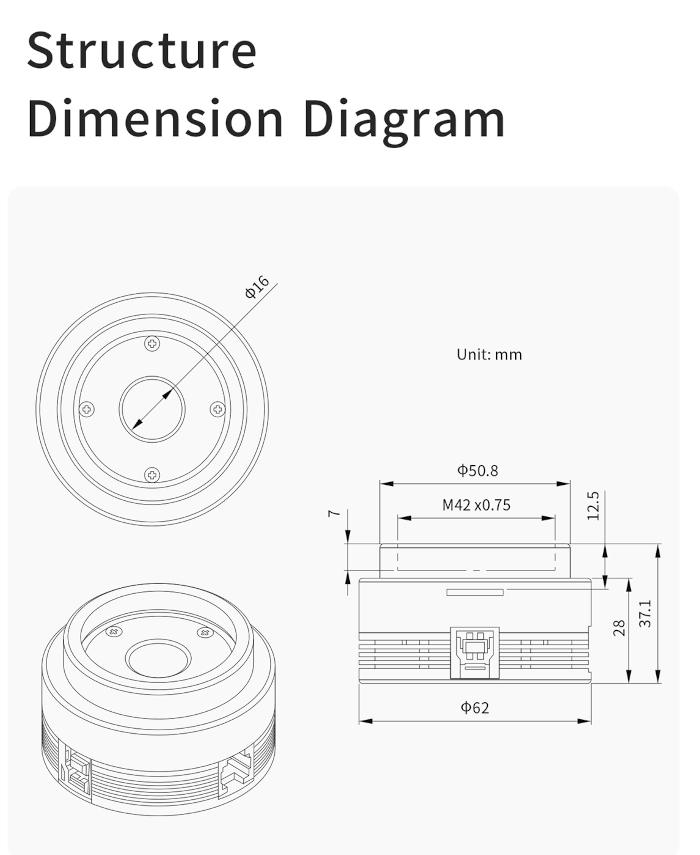

    Dimensions et côtes de la caméra ZWO ASI676MC
    • 1x Caméra couleur ZWO ASI676MC
    • 1x Objectif fish-eye CCTV 2.5mm
    • 1x Cordon USB3 (2m)
    • 1x Cordon d'autoguidage ST4
    • 1x Adaptateur M42x0.75 mâle vers coulant 31.75mm mâle, avec bouchon
