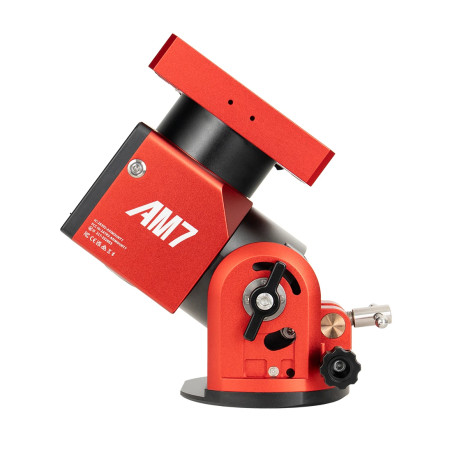

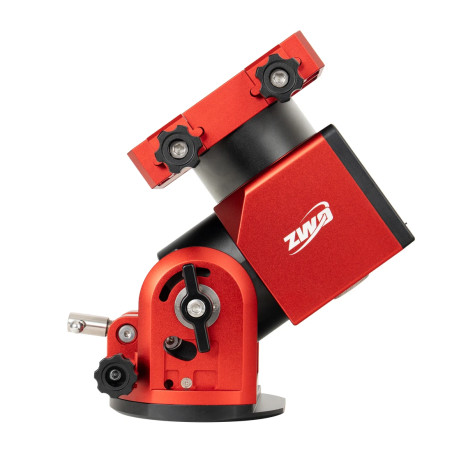

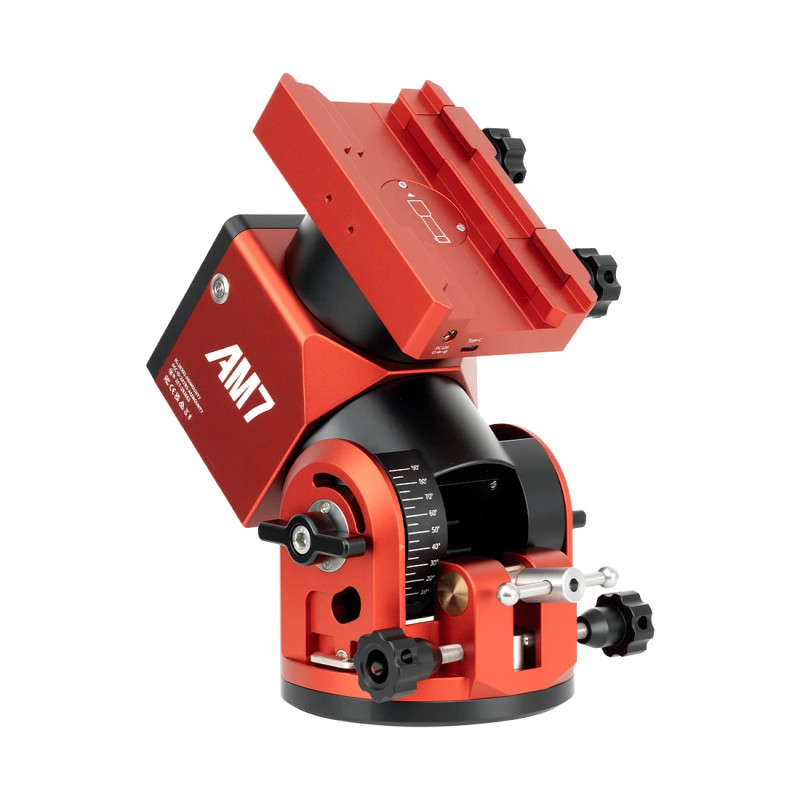

Monture AM7 ZWO

Tout savoir sur la monture ZWO AM7

Lors de la création de sa gamme AM (et sa toute première monture), la société ZWO a adopté le principe novateur de la motorisation à entraînement harmonique, technologie éprouvée, utilisée en robotique et dans l'aéronautique, basée sur l'utilisation de réducteurs elliptiques et de courroies synchrones. La plus grande monture de la gamme, l'AM7 offre une capacité de charge impressionnante de 20kg sans utilisation de contrepoids 30kg en utilisant des contrepoids supplémentaires) pour un poids de seulement 6.75kg. Elle peut être utilisée, soit en mode azimutal, soit en mode équatorial, pilotée soit avec une raquette de commande, soit par l'intermédiaire d'une application pour smartphone, soit par ordinateur.

Les technologies utilisées dans la monture ZWO AM7 sont similaires à celles utilisées en robotique. Elles donnent des résultats surprenants au premier abord ; la monture paraît nettement sous-dimensionnée et mal équilibrée alors que l'ensemble est extrêmement robuste et parfaitement stable. D'autre part les montures équatoriales classiques nécessitent l'utilisation de contrepoids. L'équilibrage est difficile à conserver en ascension droite et en déclinaison quelle que soit la position du tube. Leur transport et leur stockage sont souvent une épreuve pour l'astronome amateur nomade. Certaines montures à entraînement harmonique ont des fonctionnalités trop simplistes, une capacité de charge insuffisante ou un fonctionnement erratique. L'AM7 évite jusqu'à 20kg d'équipement l'usage inconfortable de contrepoids, et dispose des caractéristiques de l'AM3 et l'AM5 qui ont leur preuve aurpès des astronomes amateurs du monde entier.

NB : il est possible d'ajouter un contrepoids : cependant il faut qu'il soit inférieur ou égal à 10kg, et qu'il soit positionné entre 20 et 30cm sur la barre de contrepoids. La capacité de charge maximale est alors de 30kg.

Les nouveautés en plus de la version AM7

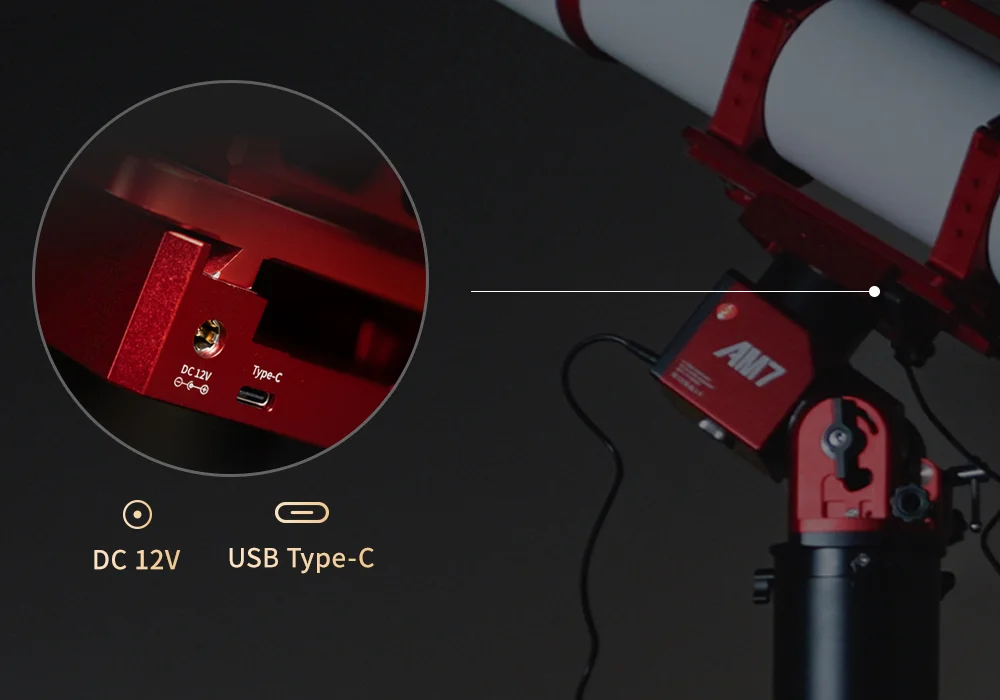

• Limitation de l'enroulement des câbles : queue d'aronde femelle incluant un port USB-C et une entrée pour l'alimentation 12V DC
• Indicateurs lumineux : vert pour le suivi azimutal / rouge pour en équatorial
• Contrôle Bluetooth : en maintenant le bouton BT enfoncé pendant 10 secondes, le réglage est conservé (actif/inactif), même après la mise hors tension.

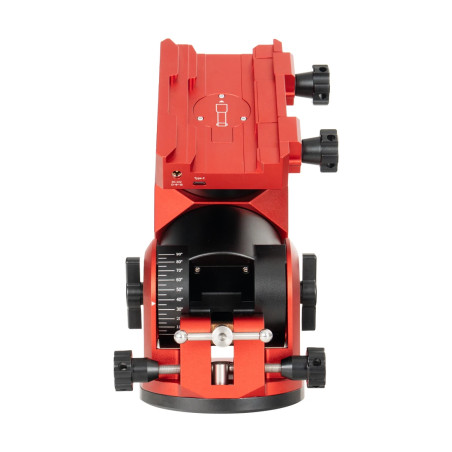

• Conception ergonomique des molettes de serrage : insertion possible d'une clé hexagonale permettant d'obtenir un meilleur effet de levier

La motorisation à entraînement harmonique

Ce type de motorisation est basé sur un engrenage à onde de déformation, composé de 3 éléments : un moyeu elliptique (le générateur d'onde), une couronne déformable liée à l'arbre de sortie et une couronne extérieure solidaire du bâti de la monture. Cet ensemble constitue un réducteur elliptique qui offre un rapport de transmission très important, 300:1 dans le cas de la monture ZWO AM7.

La société ZWO s'est associée à un fabricant de réducteurs reconnu afin de réaliser un modèle adapté aux besoins de l'astronomie amateur, y associant notamment une courroie synchrone. Le résultat est un système d'entraînement doux proposant une erreur périodique faible et un couple important. La précision du guidage atteint 0.5 à 0.8 seconde d'arc, idéale pour l'astrophotographie.

Une monture mixte

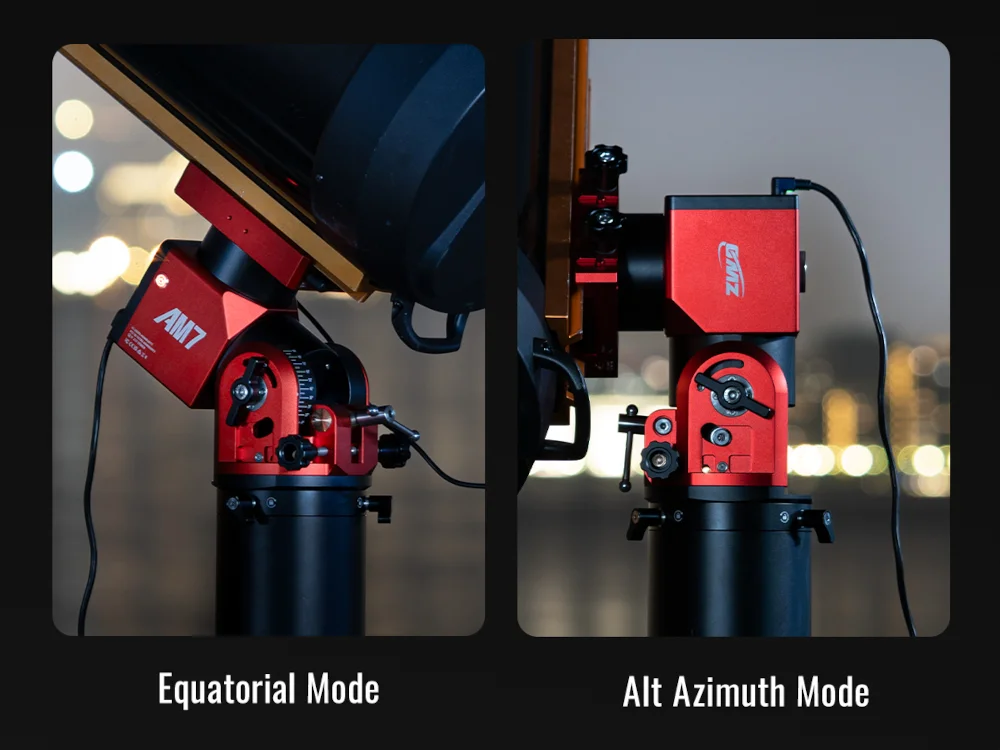

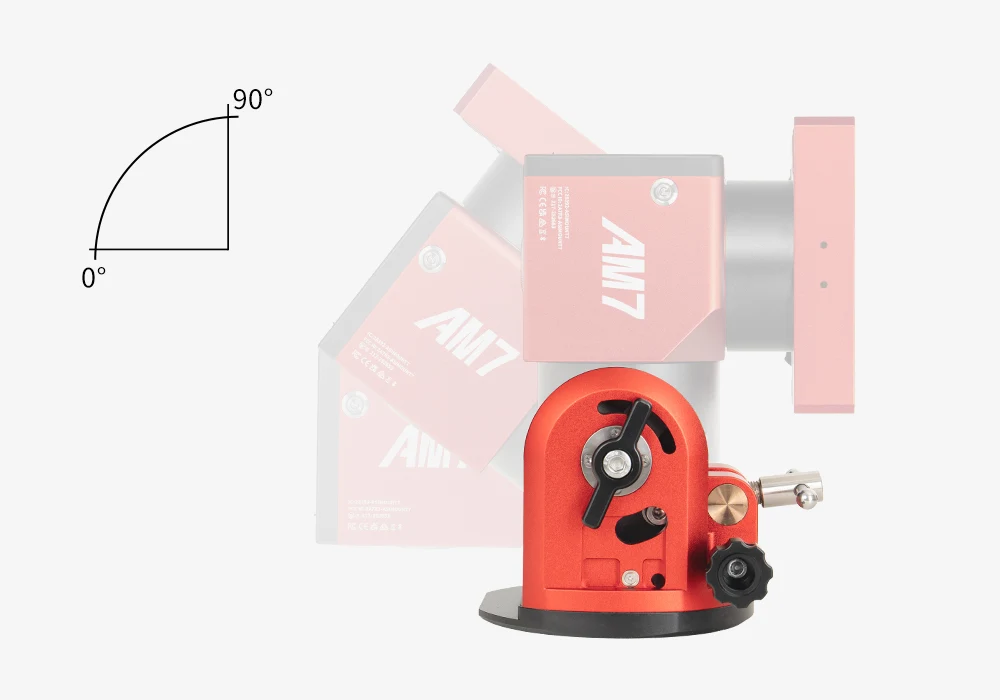

La monture ZWO AM7 est utilisable soit en position équatoriale, soit en position azimutale. Le basculement à vide est extrêmement facile et rapide, du fait de son faible encombrement ; l'inclinaison est réglable de 0 à 90°. L'application de commande et les pilotes de la monture prennent en charge les 2 types de fonctionnement.

Des possibilités de pilotage multiples

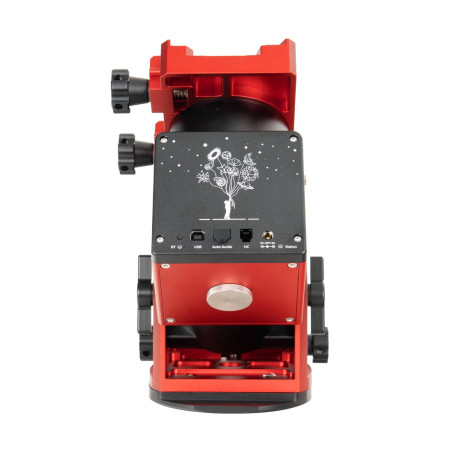

La monture ZWO AM7 dispose d'une motorisation double axe assurant le suivi, les déplacements et le guidage. Une raquette de commande à joystick est fournie. Elle dispose en outre du pointage automatique, réalisé par le biais de l'application sur smartphone ou par le biais de programmes tiers via un pilote ASCOM. La monture est pilotable soit par une connexion Wi-Fi intégrée, gérée par une interface web, soit par une connexion filaire, soit dorénavant en Bluetooth. La mise à jour des firmwares de la raquette de commande et de la monture est simple et facile.

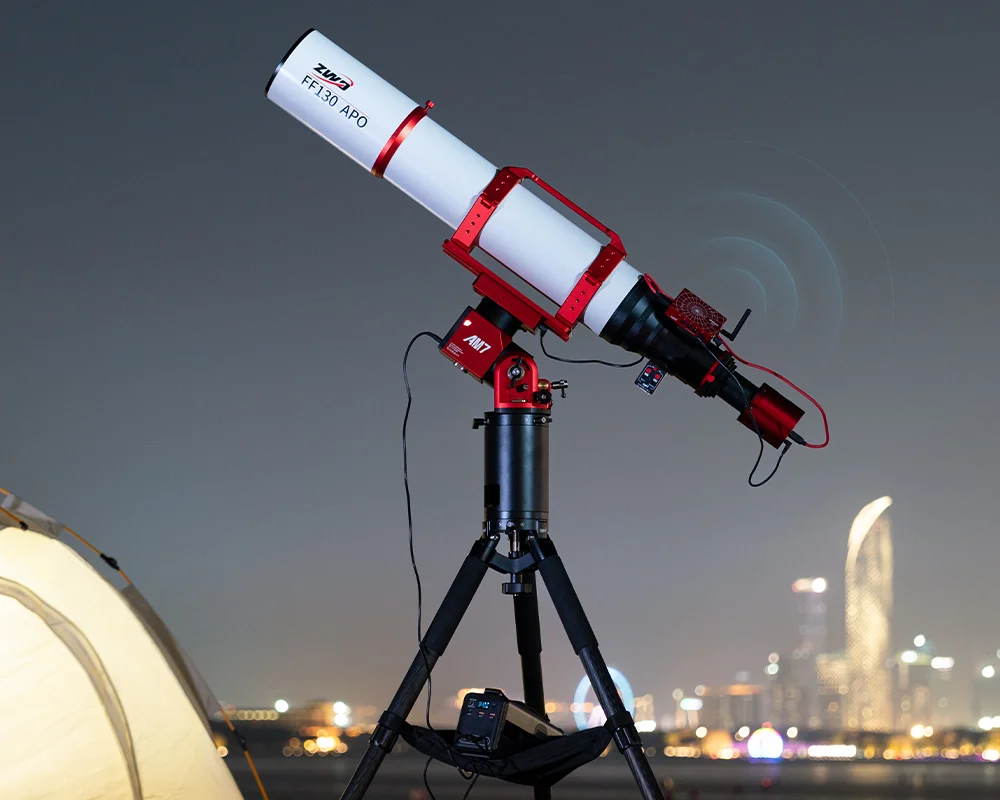

Compatible avec le boîtier ASIAIR, la monture AM7 s'intègre parfaitement dans une configuration astrophotographique complète basée sur les caméras, roues à filtres ou moteurs de mise au point de marque ZWO

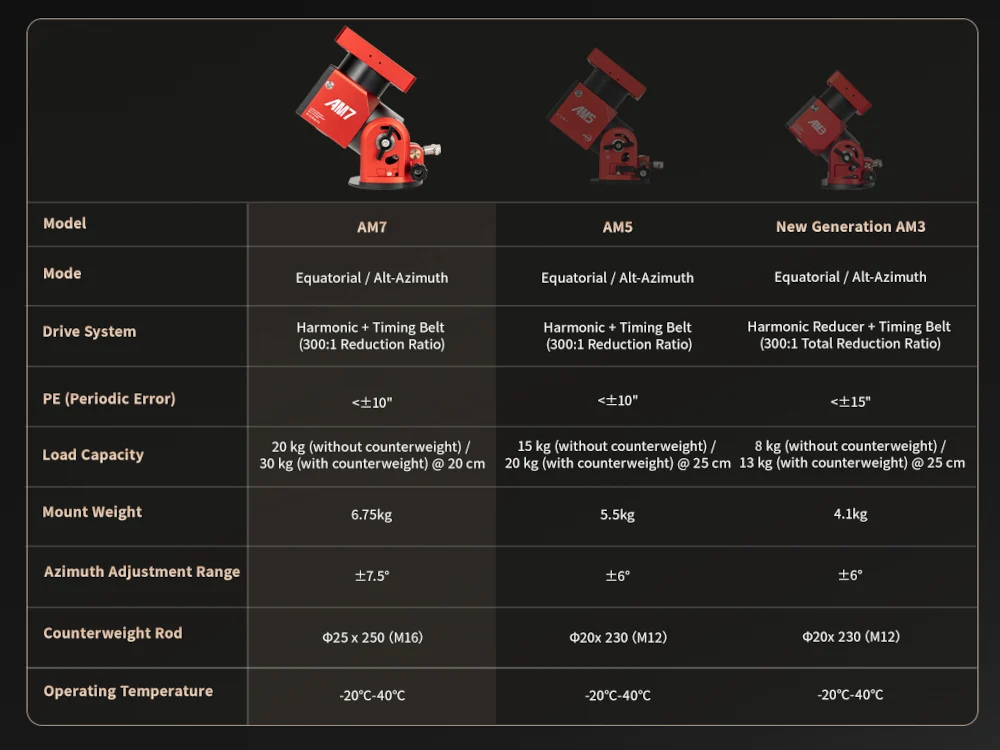

Tableau comparatif entre les montures ZWO AM
