Platine d'accouplement fix. axiale courte pour moteurs Pierro Astro

( Code : PAMP0004.3 )

Différentes platines pour fixer des moteurs sur des porte-oculaires

Construction en aluminium usinage sous CNC

39,00 €

TTC

Sur commande, contactez-nous pour connaître le délai de livraison

ou payer en

Sécurité des produits

Fabricant : Pierro Astro, 114 Avenue Georges Clémenceau 34500 Béziers (France) - www.pierro-astro.com

Personne responsable : Pierro Astro, 114 Avenue Georges Clémenceau 34500 Béziers (France) - www.pierro-astro.com - 0467006626 - info@pierro-astro.com

Consignes de sécurité

Description

Pierro Astro présente des nouvelles platines de fixation pour moteurs pas à pas. Ces platines sont compatibles avec les moteurs de mise au point pas à pas PAMP0003.1 et PAMP0003.2 et vous permettent de les fixer sur pratiquement tous les porte-oculaires du marché. 2 versions de ces platines sont proposées en fonction des fixations disponibles sur votre porte-oculaire :

PAMP0004.1 : la version standard, avec deux supports horizontaux et un support vertical, prévue pour les porte-oculaires disposant de fixations hors-axe (non situées dans l'axe de la molette de mise au point). Cette version est adaptable à la quasi-totalité des porte-oculaires du marché du fait que l'espacement entre les vis peut varier de 10mm à 33mm (dans le sens de l'axe optique) et être espacées de 80mm sur l'autre axe
PAMP0004.2 : la version mono-support axial avec un support horizontal et un support vertical, pour les porte-oculaires dont les fixations sont disposées dans l'axe de la molette de mise au point. Cette version permet de disposer le support dans l'axe de la molette (Baader steelTrack, TS ACUN2…) avec un espacement maximal des filetages de 80mm également

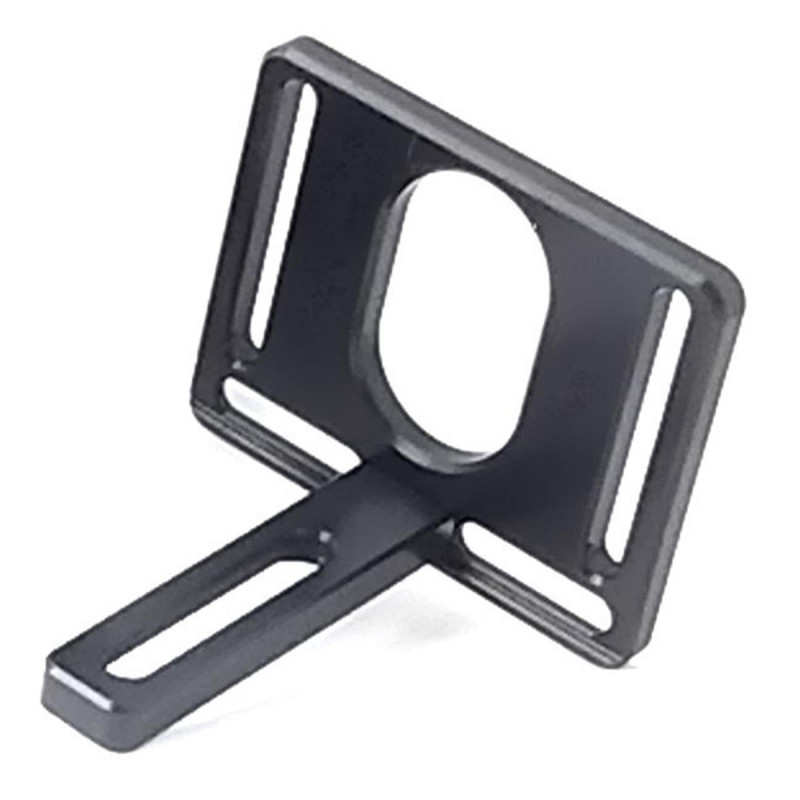

PAMP0004.3 : la version mono-support axial court large compatible avec vis M5 ou M6 pour porte-oculaires Baader, TS V-Power ou NI44696 Omegon. avec un support horizontal court et élargi et un support vertical, pour les porte-oculaires dont les fixations sont disposées dans l'axe de la molette de mise au point
Visserie en option : 4 vis au format M3 ou M4 dans différentes longueurs sont disponibles, permettant d'accorcher la platine à votre porte-oculaires. Ces vis en acier inoxydable sont fournies avec des rondelles

Réalisées par usinage CNC de qualité dans de l'aluminium massif, ces platines sont à la fois légères et très rigides. Elles assurent une fixation parfaite du moteur sur votre porte-oculaires. Anodisées noir brillant, elle ne dégraderont pas l'apparence de votre matériel. Les trous oblongs permettent une grande variété de fixations sur tous les axes (vertical, latéral, longitudinal) et vous assurent une fixation dans la quasi-totalité des cas.

Les platines horizontales ont une épaisseur de 6mm et la platine verticale une épaisseur de 5mm. L'ensemble est ultra-rigide et performant tout en étant très bien fini et léger. Chaque platine est fournie avec les vis inox permettant de fixer la partie horizontale à la partie verticale. Les vis de fixation à votre porte-oculaires sont proposées en option.

FOIRE AUX QUESTIONS

Comment choisir la bonne platine d'accouplement pour mon porte-oculaire ?

Le choix de la platine dépend principalement de la disposition des fixations sur votre porte-oculaire. Si les points de fixation sont hors-axe par rapport à la molette de mise au point, la version standard (PAMP0004.1) est adaptée, car elle s'ajuste sur un espacement de vis variable entre 10mm et 33mm. Pour les porte-oculaires avec fixations alignées dans l'axe de la molette, les versions mono-support (PAMP0004.2 ou PAMP0004.3) sont recommandées, avec une fixation plus centrée. Identifier précisément l'espacement et la position des vis sur votre porte-oculaire garantit une fixation stable et sans contraintes mécaniques.

Est-ce que cette platine ajoute du poids ou modifie l'équilibre de mon porte-oculaire ?

La platine est fabriquée en aluminium usiné CNC, ce qui lui confère légèreté et rigidité. Avec une épaisseur de 5 à 6 mm et une conception minimaliste, elle n'ajoute que quelques dizaines de grammes. Ce poids est négligeable par rapport à celui du porte-oculaire et du moteur. Par conséquent, l'équilibre global de votre tube optique ne sera pas significativement impacté, mais il est toujours conseillé de vérifier l'équilibre sur votre monture après installation pour éviter toute contrainte excessive.

Pourquoi est-il important que la fixation soit rigide et bien centrée sur le porte-oculaire ?

Une fixation rigide et centrée garantit que le moteur pas à pas puisse actionner la mise au point sans jeu ni vibrations, ce qui est crucial pour la précision, notamment en astrophotographie. Toute flexion ou décalage engendrerait un flou ou un décalage lors des acquisitions. La platine est donc conçue pour minimiser les mouvements parasites grâce à son usinage précis et ses multiples points d'ancrage réglables, assurant ainsi une mise au point fluide et stable.

Les vis fournies sont-elles adaptées à tous les porte-oculaires ?

Les vis inox fournies avec la platine permettent de fixer l'ensemble platine horizontale-verticale entre elles. En revanche, les vis pour fixer la platine au porte-oculaire sont en option, car les filetages et longueurs nécessaires varient selon les modèles de porte-oculaires. Il est donc important de mesurer ou de vérifier les dimensions et le pas de vis de votre matériel pour commander les vis adaptées (M3 ou M4, différentes longueurs). Cela assure une fixation solide sans risque d'endommager le porte-oculaire.

Est-ce que cette platine est compatible avec tous les moteurs Pierro Astro ?

La platine est spécialement conçue pour les moteurs pas à pas Pierro Astro PAMP0003.1 et PAMP0003.2. Elle assure une fixation optimale pour ces modèles. Pour d'autres moteurs, même du même fabricant, la compatibilité mécanique n'est pas garantie, notamment en termes d'alignement des points de fixation et d'encombrement. Il est donc recommandé d'utiliser cette platine uniquement avec les moteurs spécifiés pour éviter tout problème d'installation ou de fonctionnement.
