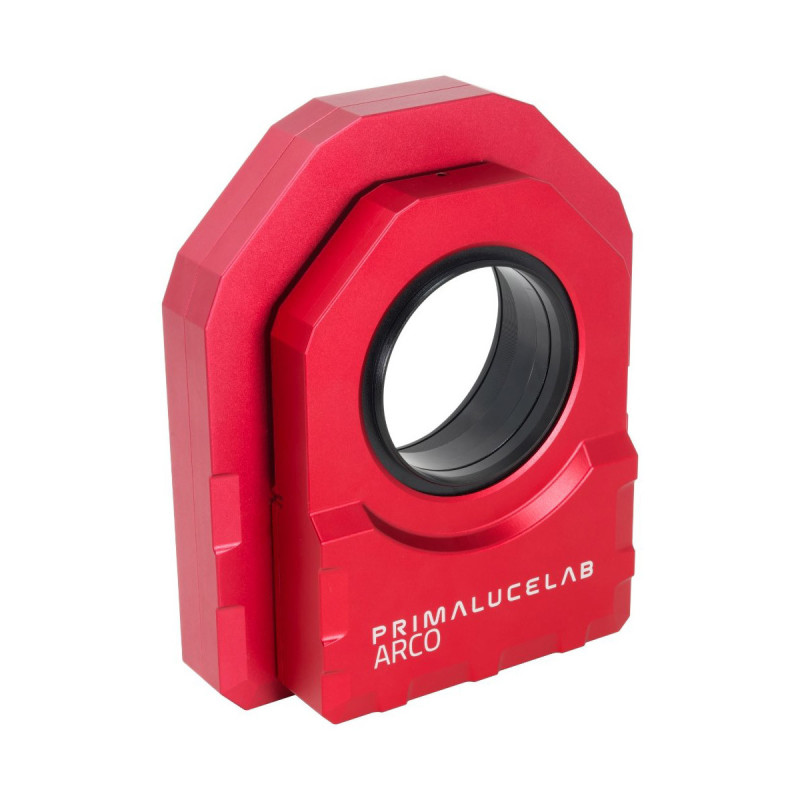

Microfocuser motorisé ESATTO 3,5'' LP PrimaLuceLab rotateur ARCO 3''

Deux mouvements pilotés au sein du même ensemble

Le pack ESATTO 3.5 LP + ARCO 3 vise les configurations qui cumulent grand diamètre d’image et très faible backfocus disponible. Le focuser Low Profile place son déplacement du côté instrument, tandis qu’ARCO 3 permet de modifier l’orientation de la caméra sans démonter le train optique. L’adaptateur intermédiaire dédié est compris dans le kit.

Cette configuration convient aux astrographes à grand capteur et faible backfocus, avec contrôle indépendant de la focalisation et du cadrage. Le choix du kit doit répondre au champ corrigé de l’instrument, au poids de la caméra et au tirage optique disponible.

Épaisseur totale et passage mécanique réel

La longueur mécanique annoncée de 58mm résulte du montage complet, pas de la simple addition d’éléments empilés. Le focuser ESATTO 3.5 LP présente isolément 90.0mm de passage, mais le rotateur réduit le passage final à 76.3mm. Il faut donc juger ce pack à la fois sur son faible encombrement et sur les besoins réels du capteur.

Contrôle du backfocus : L’ensemble mesure 58mm d’épaisseur, une valeur distincte des 32mm du focuser nu et des 23mm du corps du rotateur, car l’adaptateur assure leur liaison. Les raccords côté tube et côté caméra doivent être comptés séparément selon les accessoires réellement retenus.

Mise au point précise avec ESATTO

Sur ESATTO 3.5 LP, la course atteint 10mm avec une charge constructeur de 10kg et un pas nominal de 0.01µm. Le déplacement étant placé côté télescope, vérifier que le correcteur, les adaptateurs et les éléments fixes du train d’imagerie restent compatibles avec ce sens de mouvement.

Architecture du focuser : design Low Profile à déplacement côté télescope. Le focuser conserve 90.0mm d’ouverture libre, mais le rotateur ARCO 3 ramène le passage final à 76.3mm. La partie mobile de l’ESATTO LP est située côté télescope. Le réglage du foyer reste à effectuer après le montage définitif du correcteur, des bagues et de la caméra.

Cadrage motorisé et dérotation avec ARCO

Le système ARCO 3 oriente le capteur avec un incrément nominal de 1 seconde d’arc. La dérotation de champ est possible dans les environnements azimutaux pris en charge. La caméra ne doit pas entraîner les câbles du focuser Low Profile lors d’un changement de cadrage.

L’interface de sortie du rotateur appartient à la gamme M81. Sur cet ensemble court, sélectionner la bague compatible avec le capteur sans perdre l’avantage des 58mm de montage annoncé ; le câble de contrôle relie directement ARCO au porte-oculaire.

Contrôle ASCOM, PLAY et connexion à distance

Le focuser grand diamètre dispose du port USB-C, des pilotes ASCOM et de la commande PLAY ; le rotateur ARCO 3 reçoit ses instructions via la liaison entre les deux éléments. Ce type de kit est adapté à la programmation d’acquisitions avec changement de cadrage, à condition de conserver assez de marge de course et de limiter les risques de heurt des câbles.

Pour une configuration de grand capteur, l’alimentation 12V optionnelle peut être utilisée si le contrôleur USB ne dispose pas d’une marge suffisante. Le mouvement particulier de l’ESATTO 3.5 LP côté télescope justifie aussi un contrôle des jeux mécaniques pendant toute la course.

Composition officielle et éléments à prévoir

L’assemblage livré réunit 1x ESATTO 3.5 LP, 1x ARCO 3 et 1x Adaptateur ESATTO 3.5 LP pour ARCO 3. Le kit ne fournit pas automatiquement les brides spécifiques au télescope, au correcteur ou à la caméra.

Vérifier la sortie M81 côté caméra et les bagues de fixation côté instrument, sans confondre le filetage du focuser nu avec celui de l’assemblage. Le calcul du backfocus doit conserver une marge pour les 10mm de course du focuser et les accessoires réellement choisis. Ces adaptateurs de tube et de caméra restent à définir.
