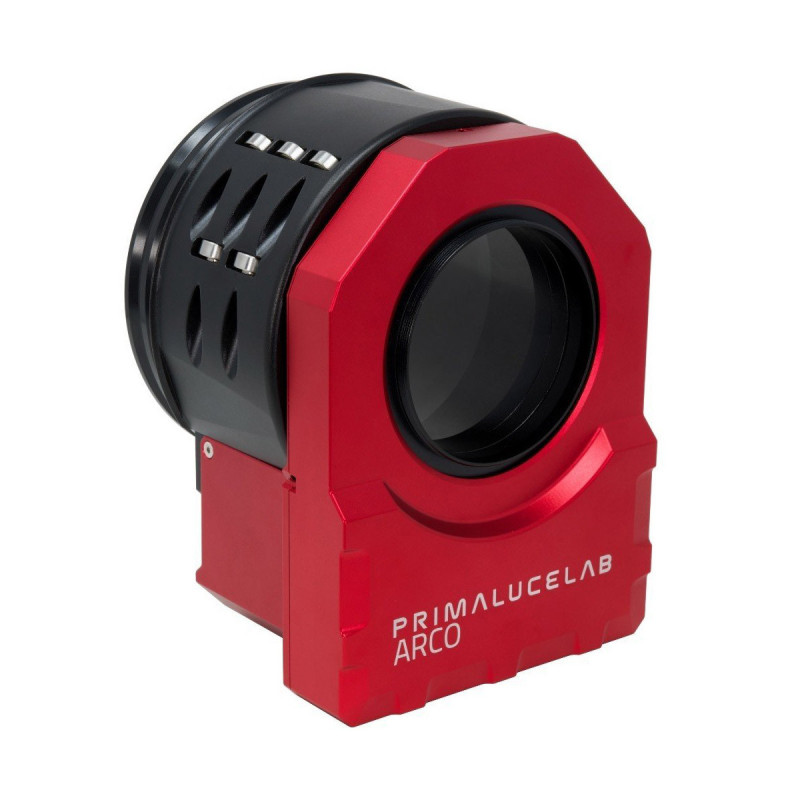

Microfocuser motorisé ESATTO 4'' PrimaLuceLab rotateur ARCO 3''

Deux mouvements pilotés au sein du même ensemble

L’association ESATTO 4 + ARCO 3 répond aux besoins d’un astrographe avec caméra lourde, quand on souhaite à la fois un déplacement motorisé de grande course et une orientation du capteur automatisée. Le kit fournit également l’adaptateur mécanique ESATTO 4 vers ARCO 3, élément indispensable du montage annoncé.

Cette combinaison s’adresse aux astrographes de grand format et les installations d’observatoire où un focuser à grande course est nécessaire. Le choix du kit doit répondre au champ corrigé de l’instrument, au poids de la caméra et au tirage optique disponible.

Épaisseur totale et passage mécanique réel

Le passage libre est le point de vigilance principal : ESATTO 4 seul ouvre à 102.2mm, mais avec ARCO 3 l’ensemble présente 76.3mm de passage utile. Le tirage total constructeur du kit est de 93.0mm. Pour un grand capteur et un correcteur à large cercle image, c’est cette valeur de passage final, et non celle du focuser seul, qui doit guider le choix.

Contrôle du backfocus : La course de 35mm et la charge de 10kg concernent le focuser ESATTO 4, alors que le tirage de 93.0mm concerne l’assemblage avec le rotateur. Les raccords côté tube et côté caméra doivent être comptés séparément selon les accessoires réellement retenus.

Mise au point précise avec ESATTO

Le focuser ESATTO 4 met à disposition 35mm de déplacement et supporte 10kg de charge annoncée. Sa mécanique de type Crayford à 40 roulements et ses pas de 0.04µm sont conçus pour les accessoires photographiques volumineux ; les contraintes sur les bagues et le télescope restent à analyser séparément.

Architecture du focuser : Crayford à 40 roulements. L’ESATTO 4 possède initialement un passage libre de 102.2mm, mais l’ajout d’ARCO 3 porte le passage final à 76.3mm ; ce point peut conditionner le vignettage mécanique. Le réglage du foyer reste à effectuer après le montage définitif du correcteur, des bagues et de la caméra.

Cadrage motorisé et dérotation avec ARCO

Dans ce kit grand diamètre, ARCO 3 motorise le positionnement de la caméra avec une résolution théorique de 1 seconde d’arc par pas. Sur une monture équatoriale, il sert principalement au cadrage ; une dérotation de champ n’est pertinente que dans les installations azimutales compatibles.

La sortie du rotateur s’équipe de bagues M81, à choisir selon la caméra et ses accessoires. Pour un astrographe exigeant, le passage de 76.3mm après ARCO 3 doit être contrôlé avant de miser sur l’ouverture supérieure du porte-oculaire ESATTO 4 seul.

Contrôle ASCOM, PLAY et connexion à distance

Pour automatiser un train photographique lourd, USB-C, ASCOM et PLAY assurent le dialogue avec l’ESATTO 4 et le pilotage indirect d’ARCO 3. Prévoir une réserve d’alimentation adaptée ; l’ajout éventuel de 12V dépend de la capacité de courant du contrôleur USB. Une rotation automatisée implique aussi une gestion soignée des câbles de caméra et de roue à filtres.

Les accessoires soutenus par ESATTO 4 peuvent être lourds : réserver une boucle de câble suffisante autour du rotateur et vérifier les dégagements du train optique. Une alimentation complémentaire 12V peut être nécessaire si le courant fourni en USB est insuffisant.

Composition officielle et éléments à prévoir

Le colis de l’ensemble comprend 1x ESATTO 4, 1x rotateur ARCO 3 et 1x adaptateur ESATTO 4 pour ARCO 3. Il ne faut pas déduire de la présence de cet adaptateur que la fixation sur chaque tube ou sur chaque correcteur est fournie.

Avant d’installer un capteur de grand format, contrôler la bride de connexion à l’astrographe, le raccord de sortie M81 et le tirage disponible. L’arbitrage porte simultanément sur les 93.0mm de longueur totale et le passage de 76.3mm, pas seulement sur la charge admissible. Les adaptateurs extérieurs au pack sont spécifiques au montage.
