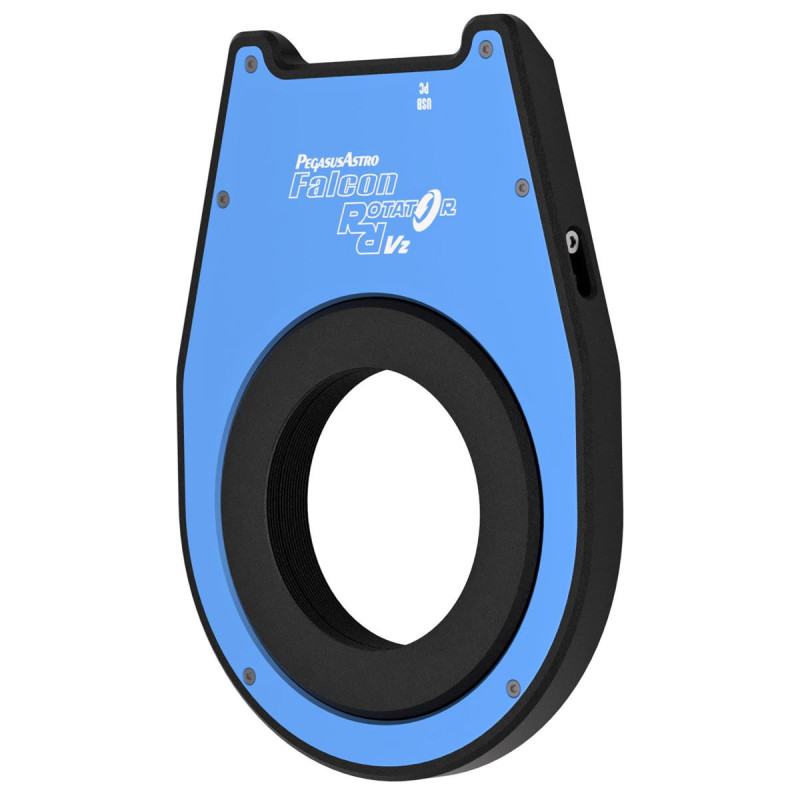

Rotateur de Champ Falcon v2 Pegasus Astro

Orientation motorisée du cadrage

Le Falcon Rotator v2 tourne le train photographique autour de l’axe optique afin d’ajuster le cadrage sans desserrer les raccordements. Un moteur pas-à-pas réducté limite le jeu et positionne l’ensemble à l’angle demandé, avec une charge admissible de 6kg. La motorisation accepte plusieurs réglages de micro-pas (×2, ×4, ×8, ×16 et ×32), avec un réglage ×4 par défaut.

Le contrôleur accepte les commandes ASCOM, ASCOM Alpaca et Pegasus Unity. Il peut ainsi prendre place dans un enchaînement d’images automatisé, avec recherche et répétition des angles de prise de vue. Une protection contre l’enroulement des câbles empêche de poursuivre une rotation horaire au-delà de 220° : le rotateur choisit alors une rotation dans l’autre sens.

Une interface M68 peu épaisse

La version v2 possède une ouverture M68x1 des deux côtés. Son tirage mécanique est de 16.0mm, ce qui préserve de la place pour les autres éléments du train optique.

Deux adaptateurs M68 mâle vers M54 femelle sont fournis pour adapter les raccordements. Le calcul global du tirage doit tenir compte de chaque pièce intermédiaire réellement utilisée. Les adaptateurs M68 de cette famille ont une épaisseur mécanique indiquée de 1.40mm, à intégrer au calcul de tirage lorsqu’un tel adaptateur est monté.

Un seul câble USB et le Wi-Fi

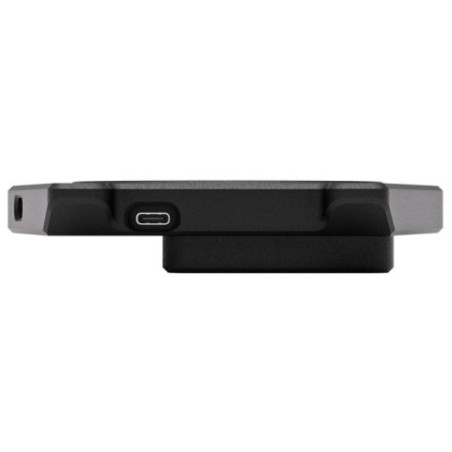

La connexion USB-C transporte les données et l’alimentation du rotateur sous 5V, pour une consommation indiquée de 0.7A. Elle évite d’ajouter un câble d’alimentation dédié au voisinage des caméras.

Le Wi-Fi 2.4GHz permet un pilotage distant ; les protocoles ASCOM et Alpaca servent à l’intégration logicielle. La fonction de dérotation de champ altazimutale répond aussi aux configurations de suivi où l’orientation du champ varie pendant la prise de vue. En mode dérotation altazimutale, Pegasus Unity calcule la vitesse de correction à partir de la position de la cible et du lieu d’observation ; la résolution de dérotation peut atteindre 5 secondes d’arc. Le serveur Web et le protocole ASCOM Alpaca intégrés permettent également de consulter et piloter l’orientation depuis un navigateur compatible, notamment sur smartphone. Avec un firmware v1.3 ou ultérieur, le Falcon v2 dispose aussi de modes de suivi sidéral et solaire pour une utilisation compatible sur un montage adapté.
