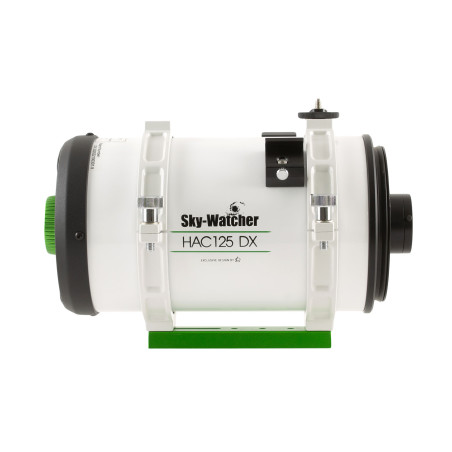

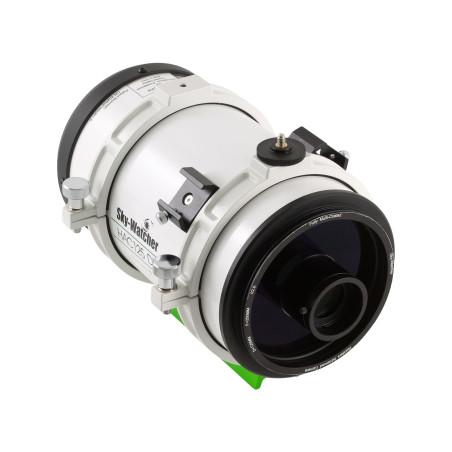

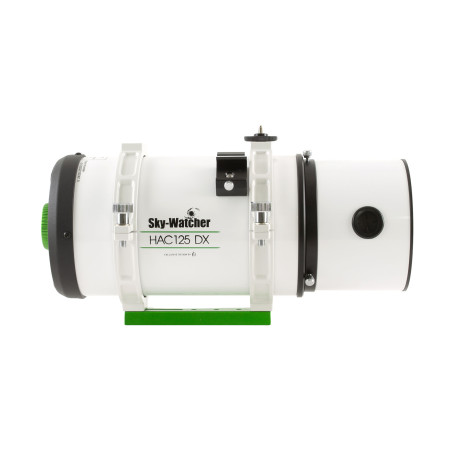

Tube optique HAC125 DX F/2 Sky-Watcher

Tout savoir sur le télescope Astrographe Sky-Watcher HAC125DX f/2

Le développement de l'astrophotographie numérique pousse les fabricants de télescopes ou lunettes a toujours plus d'innovations. Des instruments les plus compacts possibles, avec un rapport de focale faible voir très faible, et une correction optique maximale sur des capteurs toujours plus grands. C'est en ce sens que Sky-Watcher, n°1 mondial des télescopes, travaille depuis plusieurs années et ajoute à son catalogue d'instruments un nouveau type d'optique : le Honders Advanced Catadioptric (HAC).

Pour ce nouvel instrument, de 125mm de diamètre, Sky-Watcher s'est concentré avant tout sur la compacité et le rapport de focal (seulement f/2 !) et un cercle image de "seulement" 16mm de diamètre. Le HAC125DX est ainsi compatible avec des caméras dotées de capteurs type IMX533 ou 585 de surfaces déjà appréciables. Son principe optique est dérivé de la formule de l'opticien néerlandais Klaas Honders (initialement pour Newton), modifié ensuite par l'opticien italien Massimo Riccardi, pour le compte d'Astrophysics au début des années 2010 et Officina Stellare à travers le RH200 Veloce.

Conception optique originale

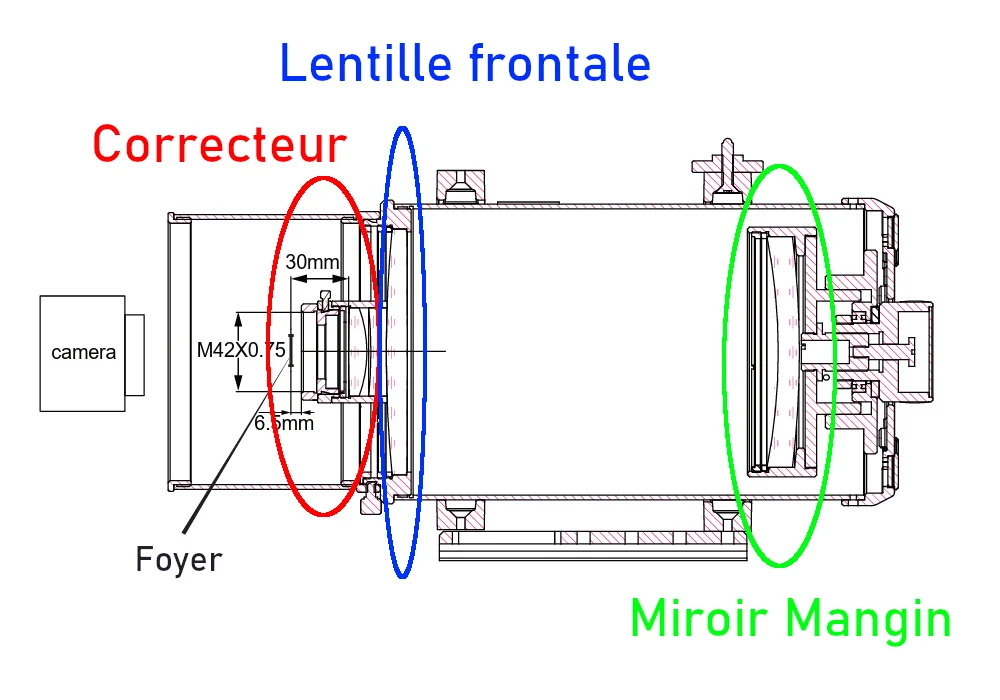

L'idée majeure de cet instrument novateur est de proposer un miroir primaire de type Mangin qui consiste contrairement aux miroirs habituels des télescopes à être traversé par la lumière avant de la réfléchir. Le HAC125DX est donc un instrument de type catadioptrique car la lumière y est à la fois réfractée (comme pour les lentilles/lunettes) et réfléchie (miroir). La traversée du miroir s'effectue donc 2 fois et entre les 2, le fond du miroir réfléchit la lumière. Le principe développé par Alphonse Mangin (opticien Français du XIXème siècle) en 1876 permet de réaliser un miroir sphérique moins coûteux et complexe qu'un miroir parabolique.

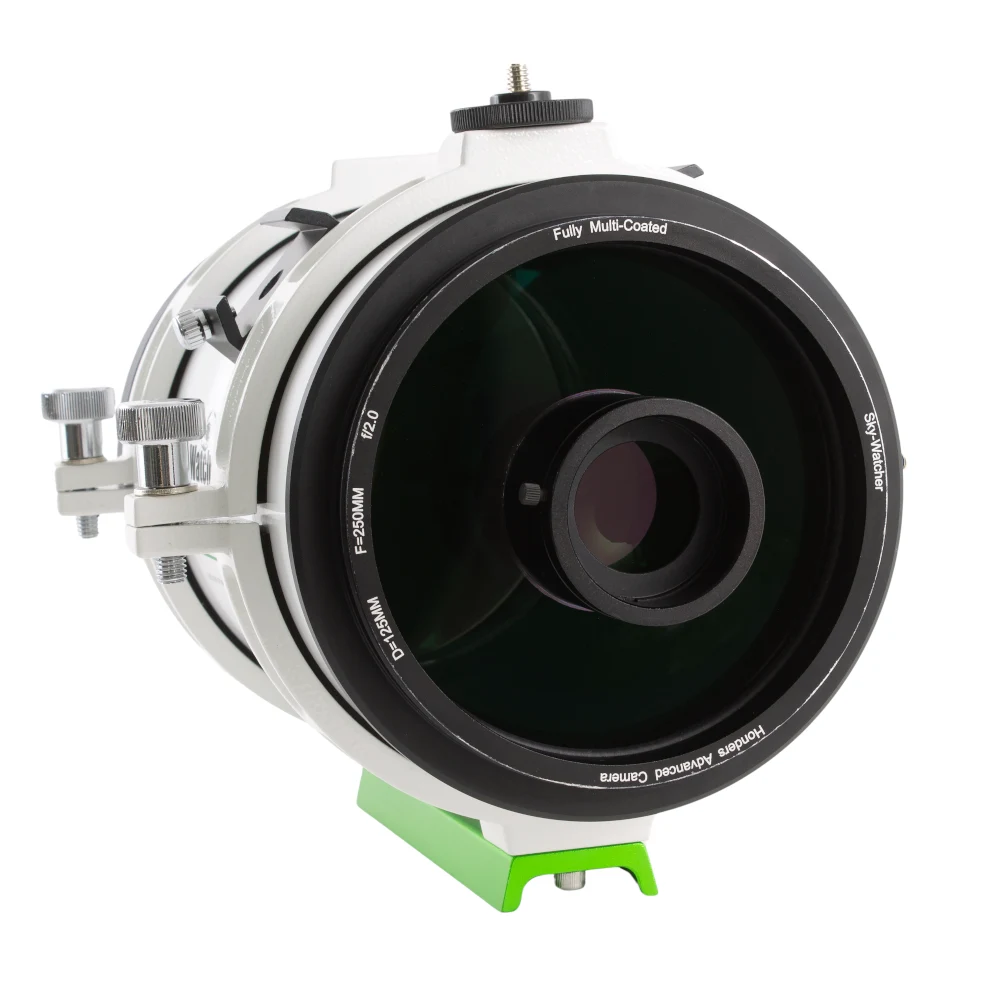

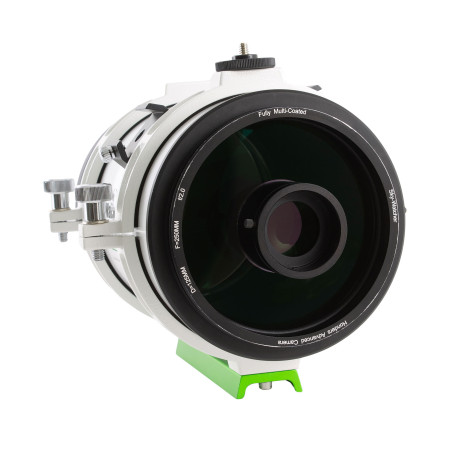

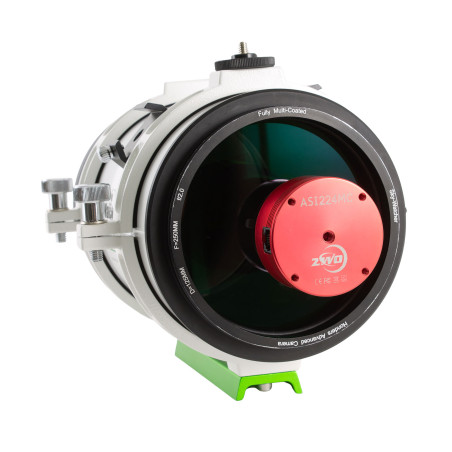

Avant le miroir, une lentille frontale est placée à l'avant de l'instrument pour corriger certaines aberrations, sa particularité est qu'elle n'a pas besoin d'être dans un verre type FPL-53 à forte correction chromatique. Un matériau "classique" type crown convient et réduit les coûts. L'instrument est ainsi proposé à un prix très attractif par rapport à des lunettes apochromatiques ou des télescopes à faible rapport de focale (type RASA).

Afin d'offrir un maximum de compacité, le design est "replié" de type Cassegrain, le faisceau lumineux retourne vers l'intérieur de l'instrument où il rencontre un correcteur à 2 lentilles avant d'arriver sur le capteur. Il est important de préciser que le HAC125DX est un astrographe, un instrument purement dédié à l'astrophotographie, vous ne pourrez pas y placer d'oculaires et observer.

Accédez facilement à l'imagerie ultra-grand champ

Le gros avantage de cette configuration optique et de permettre d'obtenir un rapport de focale très court à f/2... avec un minimum d'aberration. Or la rapidité photographique indique que la différence entre 2 rapports f/d évolue en fonction du carrée. A temps de pose égale... un Newton à f/2 va ainsi collecter 6.25x plus de lumière qu'un Newton à f/5 ! De plus la réduction de la longueur focale entraîne une augmentation du champ photographique (+150%); caractéristique souvent recherchée par les astrophotographes lors de la réalisation de clichés d'objets de grandes dimensions type nébuleuses ou galaxies proches.

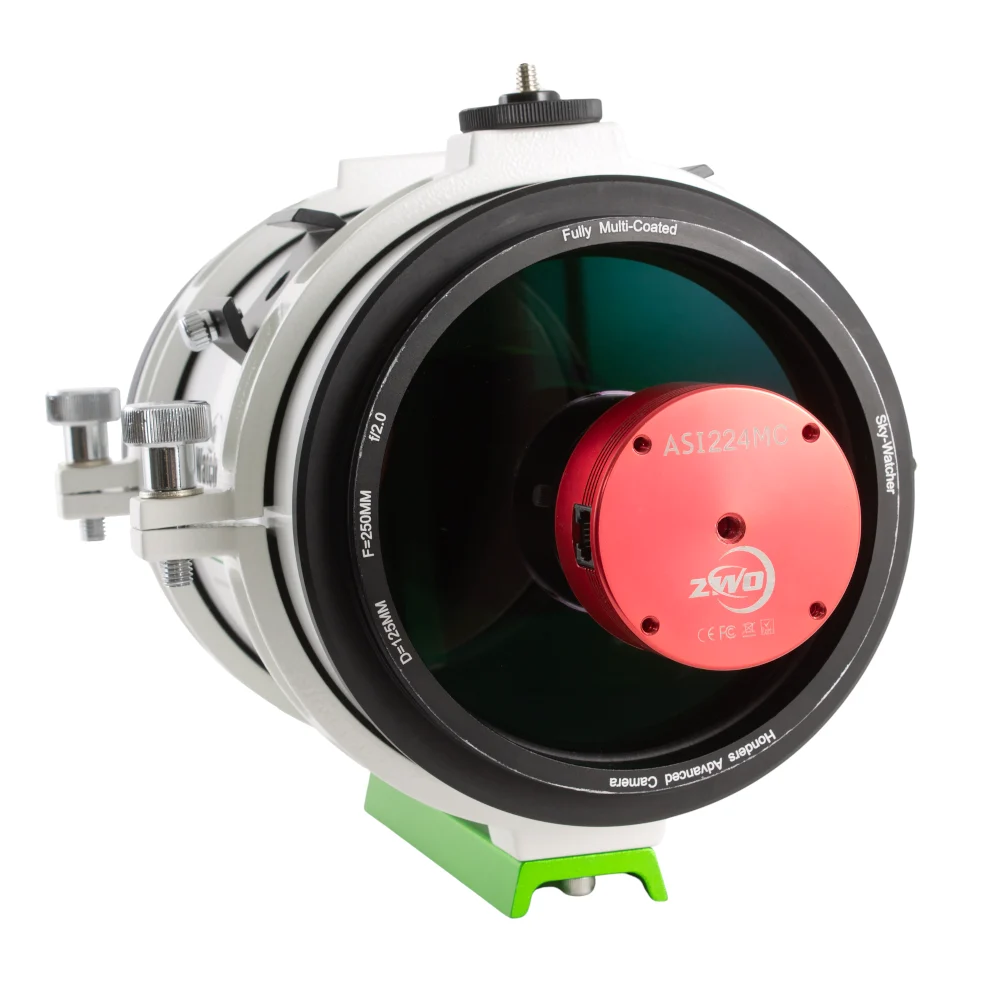

Avec une focale de seulement 250mm et un capteur comme celui de la caméra ZWO ASI533MC-P (11.3m x 11.3mm) photographiez, sans mosaïque, la gigantesque galaxie d'Andromède ou d'autres grands objets comme la nébuleuse d'Orion, les Pléiades ou la nébuleuse Californie avec des temps de pose plus courts qu'habituellement (ou à temps de pose égal plus de signal si vous le souhaitez). De plus avec moins de 40cm de longueur (pare buée retiré) et un poids de seulement 3.8kg emmenez-le partout ! En vacances, en week-end, sous les meilleurs cieux pour en tirer toute sa quintessence. C'est une excellente solution pour les astronomes nomades, à un prix étonnant vu ses performances, avec une monture légère comme la Sky-Watcher Wave 100i Harmonic.

Caractéristiques mécaniques

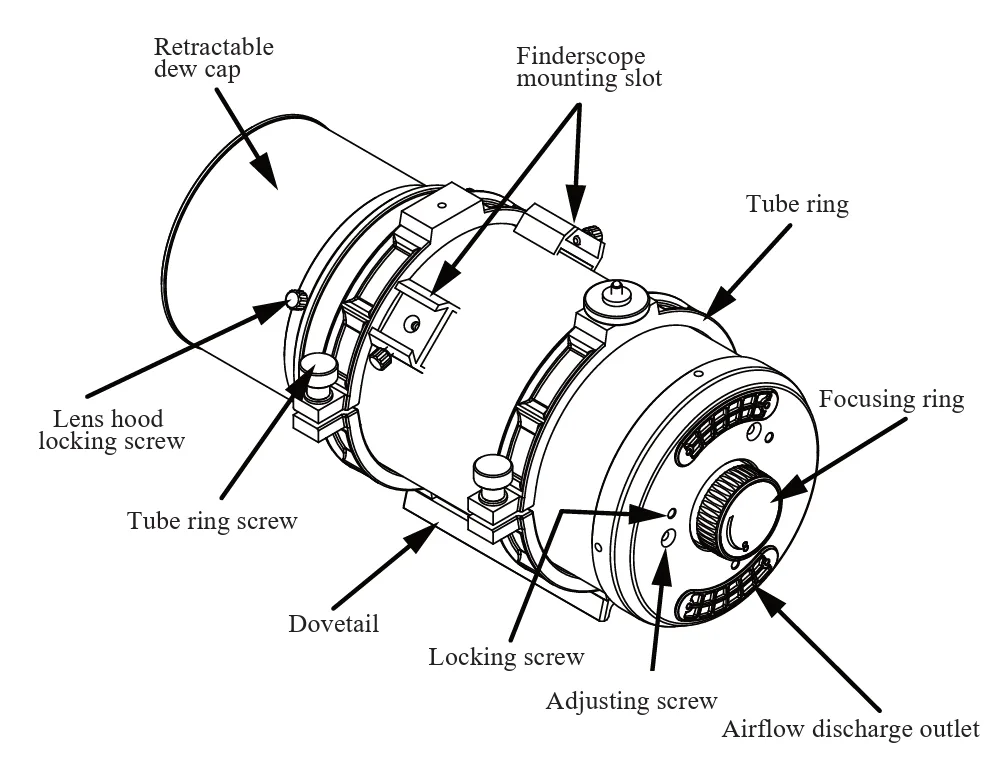

Pour ce type configuration optique la mise au point ne peut se faire qu'à l'arrière de l'instrument au niveau du miroir primaire. Il n'y a pas de porte-oculaire comme sur la plupart des instruments mais une très large molette de mise au point. Elle permet d'obtenir la netteté de façon précise en déplacant le miroir primaire de manière hélicoïdale sur son support (course de 9mm). Comme le miroir n'est pas percé au centre, la molette n'est pas décalé sur le côté comme les Schmidt ou Maksutov-Cassegrain. Etant au centre elle évite donc le shifting (décalage de la collimation à chaque mise au point). Bien que collimaté de manière précise en usine et peu soumis aux changements de collimation, vous pourrez régler cette dernière à l'aide de 3 vis à l'arrière du miroir primaire (+ 3 vis de blocage). Le miroir secondaire, vue cette configuration, n'est pas réglable.

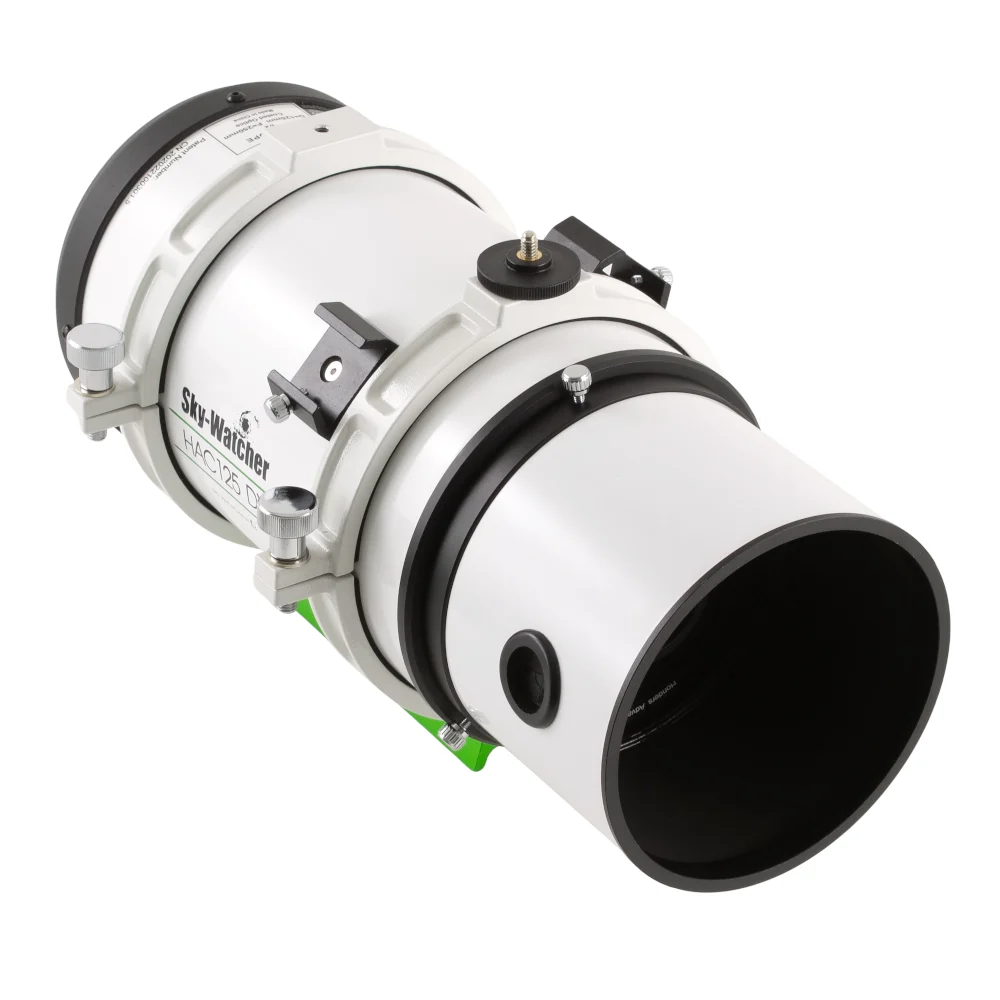

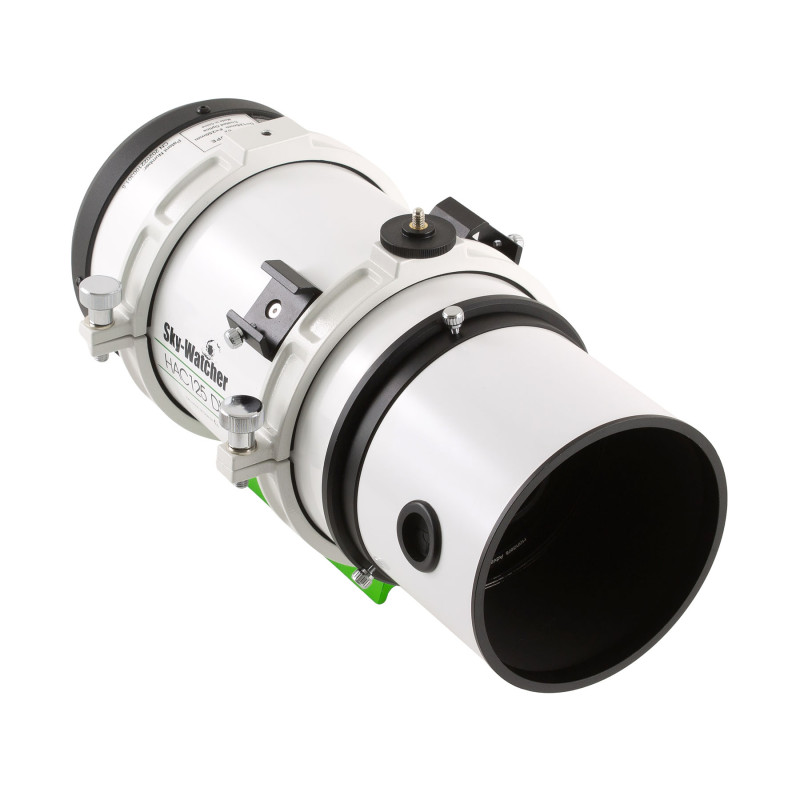

Comme le tube est totalement fermé, des aérations sont présentes à l'arrière du tube pour aider à l'évacuation de l'air pour obtenir plus rapidement l'équilibre thermique. Comme le miroir n'est pas très grand et épais 30min suffissent à le mettre en température. Niveau buée, la présence d'une lentille frontale le soumet davantage aux dépôts de rosée. Une pare-buée amovible est inclus, un trou est présent pour laisser passer les câbles de votre caméra (alimentation/transfert au PC).

Au niveau du matériau employé pour le miroir primaire, la lentille frontale et le correcteur, Sky-Watcher utilise du verre en Borosilicate (type BK7), ce qui a pour effet de réduire les effets de la dilatation dus aux changements thermiques. En effet, le coefficient d'expansion thermique est plus faible que le verre standard ce qui réduit son temps de mise en température et assure une meilleure qualité d'image. Le primaire est recouvert, sur son fond réfléchissant, d'un traitement multicouche haute réflectivité(94%) appelé Radiant Aluminum Quartz (RAQ)™ pour une protection durable et efficace. Le doublet correcteur est recouvert du traitement HTMC (High Transmission Multi-Coatings) pour un maximum de clarté et contraste.

Côté accessoire : une queue d'aronde type Vixen et 2 colliers de fixation sont inclus pour fixer le HAC125DX sur la plupart des montures. 2 bases de chercheurs sont incluses pour y fixer chercheur, boîtier de contrôle type ASIAIR, système d'autoguidage... suivant vos besoins.

Conclusion

Le Sky-Watcher HAC125DX f/2 est un instrument innovant et particulièrement attractif pour l’astrophotographe nomade. Compact, léger et doté d’une optique catadioptrique originale, il associe un rapport de focale ultra-rapide à f/2, un champ photographique large et une qualité d’image optimisée. Conçu pour la photographie grand champ, il permet de capturer efficacement de vastes objets célestes avec des temps de pose réduits, tout en restant accessible par son tarif et sa simplicité d’utilisation. Un astrographe moderne et ingénieux, pensé pour offrir un excellent compromis entre performances, mobilité et plaisir d’imager le ciel profond.
