Bague M56 - ép. 10mm - M54 (F/M) Red. 0.73x/OAG/EFW2/Atik383&4000

( Code : OU059 )

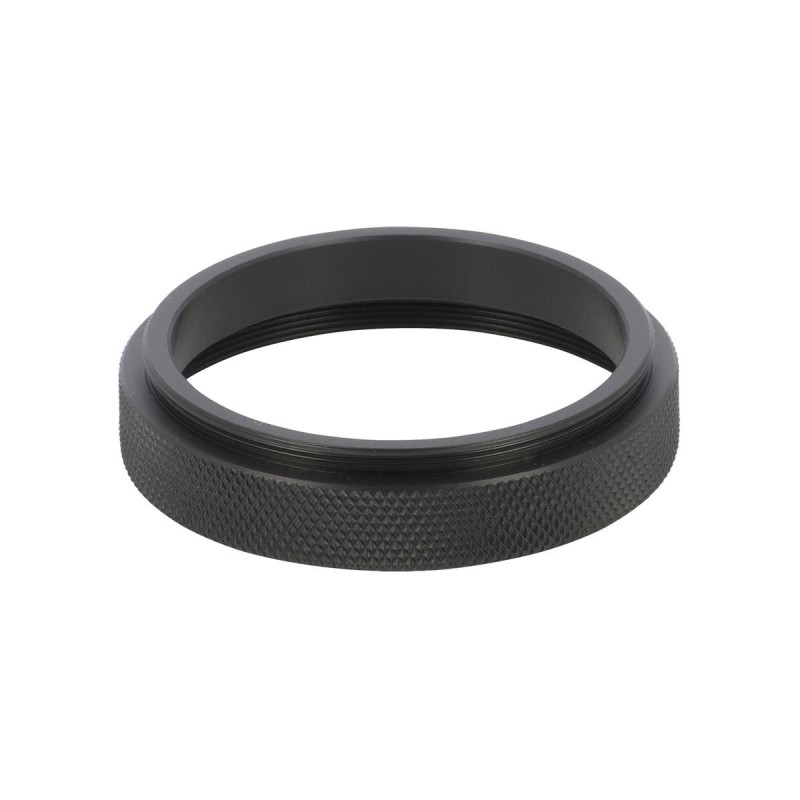

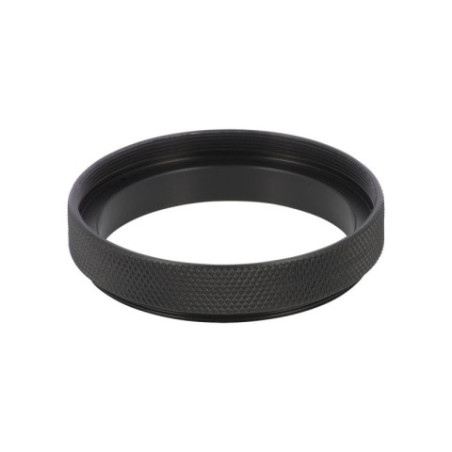

Bague d'adaptation pour le montage d'une caméra Atik 383L+/4000 sur le réducteur de focale Takahashi QB0.73X

Entrée au filetage M56x0.75 femelle
Sortie au filetage M54x0.75 mâle
Tirage : 10 mm
Fabriquée en France selon nos specifications

111,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Description

Tout savoir sur la bague OU059 - M56-ép.14mm-M54 (F/M)

Cette bague a été conçue pour le montage d'un ensemble Atik (caméra Atik 383L+ ou 4000/roue à filtres EFW2/diviseur optique OAG) sur le réducteur de focale Takahashi QB0.73X de la lunette FSQ-85EDX. Son épaisseur de 10 mm permet de respecter le backfocus de 56,2 mm imposé derrière le réducteur. Bien que la bague puisse paraître très spécialisée, nous avons décidé d'en produire une série pour les astrophotographes désireux de convertir un filetage M56 vers un filetage M54.

Il est très important de bien calculer la longueur totale de votre montage afin de respecter scrupuleusement les impératifs de backfocus de votre instrument et de ses accessoires optiques ; le backfocus mécanique est la distance entre la dernière surface d'appui mécanique de l'instrument, d'un correcteur de champ ou d'un réducteur de focale et la surface de votre capteur. Dans le doute, n'hésitez pas à nous contacter.

Conçue par notre équipe technique et fabriquée en France par notre atelier mécanique partenaire à Colmar, spécialiste des usinages de haute précision en petite série, cette bague est réalisée en aluminium et anodisée en noir mat.

FOIRE AUX QUESTIONS

Comment savoir si cette bague M56 vers M54 respecte bien le backfocus de mon montage ?

Le backfocus est la distance précise entre la dernière surface mécanique de votre réducteur de focale (ici le Takahashi QB0.73X) et le capteur de votre caméra Atik. Cette bague a une épaisseur de 10 mm, conçue pour s'insérer dans un ensemble global respectant le backfocus de 56,2 mm imposé par le réducteur. Pour vérifier, il faut additionner les tirages de tous les éléments (bagues, diviseur optique, roue à filtres, etc.) entre le réducteur et le capteur. Si la somme totale est différente du backfocus recommandé, l'image perdra en netteté et en piqué. En cas d'incertitude, il est préférable de contacter un spécialiste pour éviter les erreurs coûteuses.

Puis-je utiliser cette bague avec une autre caméra que les Atik 383L+ et 4000 ?

Techniquement, cette bague convertit un filetage M56 femelle en un filetage M54 mâle avec un tirage de 10 mm, ce qui peut convenir à d'autres caméras disposant d'une fixation M54 compatible. Cependant, le respect du backfocus reste impératif. Si votre caméra a un tirage mécanique ou un boîtier différent, l'ensemble du montage pourrait ne pas respecter la distance optimale, entraînant une perte de qualité optique. Il est donc important de vérifier la compatibilité mécanique précise de votre caméra avant usage.

Quel est l'intérêt d'avoir un tirage aussi précis de 10 mm sur cette bague ?

Le tirage de 10 mm est calculé pour compenser précisément l'épaisseur mécanique nécessaire entre le réducteur de focale Takahashi QB0.73X et le capteur de la caméra Atik. Toute variation de cette distance peut modifier le plan focal, provoquant une image floue ou une dégradation du piqué. Contrairement à un simple adaptateur, cette bague assure que le backfocus imposé par le système optique est respecté, ce qui est crucial pour obtenir des images nettes et bien corrigées, notamment en astrophotographie où la précision est clé.

Est-ce que cette bague ajoute un poids significatif au montage ?

Avec un poids d'environ 20 grammes, cette bague est très légère et n'aura pas d'impact notable sur la charge totale de votre montage. Cela est particulièrement important pour les montures équatoriales où chaque gramme compte pour la stabilité et la précision du suivi. L'aluminium anodisé noir mat utilisé garantit aussi une bonne robustesse sans alourdir inutilement l'ensemble.

Pourquoi est-il important que cette bague soit fabriquée en France avec une haute précision ?

La fabrication locale en France, avec un atelier spécialisé en usinage de précision, garantit un ajustement parfait des filetages M56 et M54 ainsi que la constance de l'épaisseur de 10 mm. En astrophotographie, même de petites tolérances mécaniques peuvent provoquer un décalage du plan focal et donc une perte de netteté. Une bague usinée avec soin assure aussi une meilleure durabilité et compatibilité avec les autres composants, limitant les risques de jeu mécanique ou de mauvais contact.
